Устройство
В современных механизмах автомобиля используется 2 вида подшипников: роликовый и гидравлический шариковый. Первый – обычный, является механическим устройством, передающим усилие за счет жесткой связи тяги. Гидравлический действует посредством усилия, создаваемого гидросистемой, не требующей приложения нажима на педаль. Функция сцепления заключается в плавном отсоединении трансмиссии от двигателя при переключении передачи. Я не могу для себя выделить какой из двух механизмов лучше. Они оба имеют долгий срок эксплуатации, если их использовать аккуратно и правильно.
Устройство этого механизма следующее: посредством давления нажимной диск придавливает ведомый диск к маховику. Ступица маховика соединяется с первичным валом и двигается по нему. Демпферные пружины, находящиеся внутри вала, уменьшают колебания. Благодаря этому включение получается плавным. А для того, чтобы создать нужное усилие, диафрагменная пружина оказывает воздействие на нажимной диск. На внутренний диаметр пружины, выполненный в виде металлических лепестков, влияет выжимной подшипник сцепления. Он находится на оси вращения. На него возложены функции передаточного устройства между сцеплением и приводом.
Часто встречаю ошибочное мнение, что вращение выжимного подшипника происходит исключительно при движении машины. Но в действительности при выжатом сцеплении подводится привод крутящего момента на обойму. Если долго удерживать сцепление при включенной передаче, на подшипник возлагается неравномерная нагрузка. По этой причине быстро изнашиваются детали. Ведь она при движении автотранспорта остается в состоянии покоя, начинает работать при переключении передач. Любая поломка приводит к невозможности дальнейшим управлением транспортным средством.
https://youtube.com/watch?v=muL5USySV2g
Принцип действия
Задача выжимного подшипника заключается в обеспечении соединения и разъединения сцепления при нажатии на педаль в салоне автомобиля. Принцип работы детали довольно прост:
- ведомый диск нажимным диском поджимается к маховику, за счет чего и обеспечивается сцепление;
- давление на нажимной диск обеспечивается диафрагменной пружиной, на внутренние лепестки которой и воздействует выжимной подшипник сцепления;
- передвижение подшипника, инициирующее разъединение дисков обеспечивается вилкой сцепления.
Рекомендуем: Как правильно переключать передачи на механике: учимся идеальному вождению

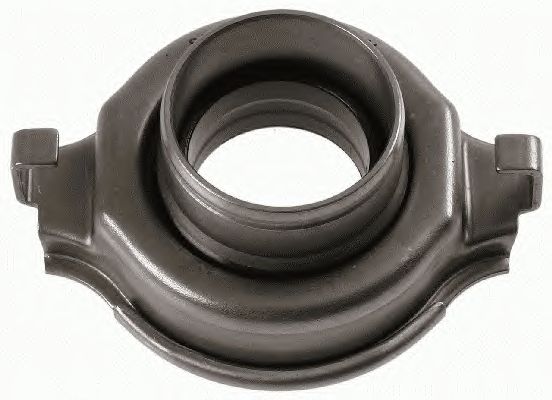

Выжимной подшипник в системе сцепления автомобиля
Читайте также:
Как работает выжимной подшипник сцепления – механика процесса
Если говорить кратко, то данный элемент обеспечивает вывод диска из зацепления с корзиной. Кроме того, к его функциям относится и выключение, а также включение сцепления. Существует два вида таких подшипников: роликовый, который работает за счет жесткой связи между тягами, и гидравлический, создающий усилие при помощи гидросистемы.
Сцепление необходимо для того, чтобы плавно отсоединять двигатель от трансмиссии во время переключения передач, это способствует предохранению элементов трансмиссии от лишних перегрузок, а также гашению колебаний. Схема работы данного механизма следующая. Нажимной диск, соединенный с корпусом, прижимает к маховику ведомый диск. Его ступица соединена с первичным валом и может перемещаться по нему. Внутри ступицы находятся демпферные пружины, которые гасят крутильные колебания и обеспечивают плавность включения.
А для того, чтобы обеспечить необходимое усилие, на нажимной диск воздействует диафрагменная пружина, внутренний диаметр которой выполнен в виде металлических лепестков. Именно на эти лепестки и влияет выжимной подшипник или, другими словами, подшипник выключения сцепления. Расположен он на оси вращения и выполняет функции передаточного устройства между приводом и сцеплением. Благодаря вилке сцепления происходит передвижение муфты выключения вместе с подшипником.
Причины и признаки поломки
Если подшипник развалился или только выходит из строя, это приведет к неполадкам в работе системы сцепления.
Если подшипник неисправный, обычно это обусловлено тем, что устройство износилось в результате постоянного использования в условиях высоких нагрузок. Зачастую причиной изношенного и сломанного устройства является долговременное удерживание педали сцепления с включенной скоростью. Когда водитель допускает такую ошибку, простаивая в пробках, на устройство возлагаются большие нагрузки, что приводит к его поломке. Почему еще детали выходят из строя, так это по причине естественного износа. Если неисправен подшипниковый элемент, определить это можно по некоторым симптомам.
Какие характерны для выжимного подшипника признаки неисправности:
- Основной признак вышедшего из строя компонента заключается в появлении постороннего звука. Обычно это шум или стук, который можно услышать, выжимая педаль сцепления автомобиля. Тип звука может быть разным. Иногда устройство тихо шумит, хрустит, потрескивает или сильно стучит. Чем громче будет звук, тем больше вероятность, что устройство износилось и развалилось.
- Если деталь не пищит, признаки могут проявиться в сложностях управления машиной. Иногда водителю не удается включить определенную скорость. В некоторых случаях, когда автомобиль начинает движение, он нехарактерно дергается.
- Пробуксовка или неполное выключение сцепления. Когда водитель отпускает педаль, происходит пробуксовка, при этом появляется запах гари.
- Свободный ход педали стал больше. Динамика транспортного средства ухудшается, автомобиль двигается неравномерно.
- Иногда выход из строя выжимного подшипника приводит к увеличению расхода горючего и даже перегреву двигателя.
Рекомендуем: Трансмиссионное масло ZIC GFT 75W85
Каналом «ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ» опубликован ролик, из которого вы можете узнать о неисправностях, а также диагностике выжимного подшипникового устройства.
Правильная проверка работоспособности подшипника
В большинстве моделей автомобилей производители устанавливают выжимные подшипники с высокой степенью надежности. Благодаря этому во время эксплуатации их ресурс распределяется на большой пробег, ведь в работу он вступает только в случае нажатия на педаль сцепления.
-
Читайте также:
Существенным нагрузкам подвергается деталь во время резкого старта, пробуксовке ведущих колес, длительных переездах, например, на шоссе с некачественным покрытием.
Водитель должен вовремя заметить проблему с выжимным подшипником, чтобы своевременно провести профилактическую работу со сцеплением. Специально предусмотренных диагностических инструментов для выявления его работоспособности не предусмотрено. Определить поломку можно по косвенным признакам, которые имеют отличия для механических и гидравлических конструкций.
К явным симптомам относятся такие явления:
- во время работы коробки передач слышатся посторонние шумы;
- не удается свободно переключать скорости;
- сцепление пробуксовывает.
В первую очередь контролируется зазор вилки и штока рабочего цилиндра. Затем выясняем состояние и работоспособность выжимного подшипника. Нам понадобится запустить двигатель, выжать сцепление, а затем проанализировать шум. Явные стуки или свист, появляющиеся во время нажатия и исчезающие после возвращения педали в верхнее положение, свидетельствуют о поломке подшипника.
Выявить физическое состояние детали можно после демонтажа коробки. Понадобится снять его одновременно с направляющей первичного вала и муфтой.
Во время визуальной диагностики определяем допустимые люфты, заедания, повреждения корпуса. Проблема может возникать после выработки смазочного материала. В этом случае удаляем загрязнения и набиваем узел литолом или другим подходящим смазочным материалом, а потом возвращаем все на свои места. Необходимо проконтролировать плавность хода и качество вращения. После полной сборки проверяем работоспособность на включенном двигателе.
Часто встречается на гидравлической конструкции такой косвенный признак, как провал педали. Это является следствием отсутствия герметичности привода и поршня на подшипнике. Перед тем как демонтировать коробку, водитель обязан проверить состояние рабочего и главного цилиндров привода, также осуществляется мониторинг всей гидравлической разводки узла. Потребуется заглянуть в бачок для контроля уровня жидкости, а также убедиться в отсутствии воздушных пробок.
Признаки неисправности выжимного подшипника
Следует помнить, что отдельные сбои в работе выжимного подшипника могут привести к серьезным неисправностям двигателя и КПП. Если просто, заклинивание подшипника может стать причиной повышенных нагрузок на коробку (затруднено включение передач), также сцепление может сильно повреждаться и быстро изнашиваться, двигатель автомобиля также перегружается, может перегреваться и т.п.
Как правило, при возникновении проблем с выжимным:
- На работающем моторе при нажатии сцепления появляется треск, шум или гул. Если загудел выжимной, это говорит о том, что износ серьезный и нужна замена.
- При отпускании сцепления машина дергается, не получается плавно трогаться или продолжать разгон, заметны рывки и пробуксовки;
- Если отпустить педаль сцепления, слышен запах горелого сцепления, двигатель сильно нагружен, падает мощность и увеличивается расход топлива (сцепление включается не полностью и буксует);
- На заведенном (иногда и на заглушенном) моторе передачи не переключаются или переключаются с трудом;
Зачастую ранними симптомами проблем с выжимным является его гул при нажатии на педаль сцепления. При этом игнорировать проблему нельзя, так как выжимной подшипник дальше быстро рассыпается. Результат — полный выход из строя и возможные повреждения сцепления, потенциальные поломки или высокие ударные нагрузки на КПП и двигатель.
-
Читайте также:
Виды выжимных подшипников
Сейчас распространены два типа выжимных подшипников: * роликовые или шариковые – механические узлы, передающие усилие на подшипник через жесткую связку тяг; * гидравлические – здесь усилие создается гидравликой, благодаря чему педаль сцепления выжимается гораздо легче.
Механический выжимной подшипник сцепления можно назвать деталью из прошлого, ведь им оборудовались «Москвичи», «ВАЗы» и прочие старые авто. На новых машинах, даже бюджетных, применяются преимущественно гидравлические системы. Хотя ряд отечественных производящихся сейчас авто все еще комплектуются механикой, с целью удешевления и упрощения.
Как осуществляется замена выжимного подшипника сцепления?
Замена выжимного подшипника сцепления производится следующим образом. Сначала снимается коробка переключения передач, затем необходимо вывести из зацепления с муфтой концы пружинного фиксатора, а с направляющей втулки снимается сам подшипник. Далее необходимо отжать лапки пружинного держателя и снять его. Теперь можно снять подшипник с муфты, на которой он расположен.
Обязательно, прежде чем устанавливать новую деталь, необходимо ее тщательно проверить. Новый подшипник должен вращаться очень легко, не допускаются заедания, а также наличие люфтов.
Устанавливая новую деталь на муфту, проследите, чтобы выступающая часть ее внутреннего кольца смотрела в сторону. Зафиксируйте ее в таком положении с помощью держателя. Направляющая втулка смазывается консистентной смазкой, затем на нее устанавливается подшипник. Муфта вместе с ним фиксируется пружинным фиксатором, и финальным аккордом на место устанавливается коробка передач.
