Выше, дальше, сильнее, или Коротко о тюнинге

История бурана интересна сама по себе. Несмотря на то, что разработали первую версию бурана еще в СССР, а выпускать снегоход буран начали с 1971 года, данная техника до сих пор пользуется большим спросом причем, не только у северян.

Это изначально гражданская модель. Именно таким его и по сей день производят и успешно продают. Причем, несмотря на доработки с импортными запчастями, конструктивно буран не так уж изменился.

Что выпускают сегодня

На данный момент существует определенный набор модельного ряда буранов, различающихся между собой внешне и конструктивно:

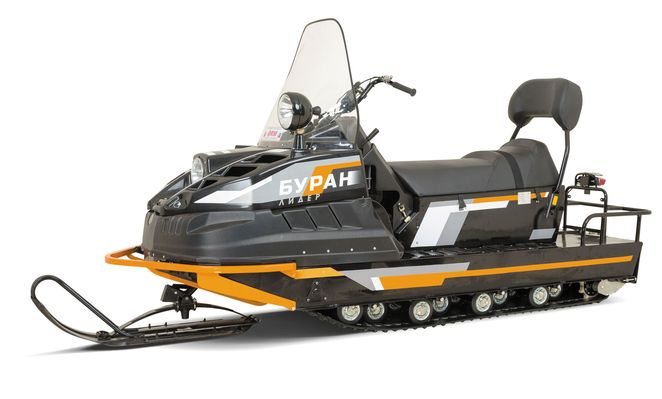

• Снегоход буран лидер;
• А;
• АЕ;
• снегоход буран аде (АД);
• 4Т и 4ТД.

В каждую из этих версий заложены определенные улучшения, повышающие управляемость, а также удобство пользования снегоходом. Например, снегоход буран аде снабжается электростартером, еще у него удлинена платформа. Особенности классической модели

Для начала рассмотрим основные технические характеристики:

1. Двигатель буран. По умолчанию устанавливается движок с 2 тактами и 2 цилиндрами. Выдает он порядка 35 л. с., позволяет снегоходу развивать скорости до 60 км/ч. Существуют улучшенные двухцилиндровые двигатели с 4 тактами. Расход топлива до 25 л на каждые 100 км. При этом у буранов РМЗ 640 и карбюраторная топливная система (карбюратор 1). На некоторых версиях устанавливаются инжекторные системы. Также стоит отметить электрическую систему запуска мотора с воздушным охлаждением. У большинства вариантов присутствует еще аварийный запуск;
2. Трансмиссия представлена у буранов коробкой типа вариатор. Предусматривается использование движения вперед, а также реверса и нейтральной передачи;
3. Тормоза дисковые механические;
4. Зажигание бесконтактное. Помимо ручного предусматривается запуск при помощи электросхемы;
5. Передняя подвеска оснащается эллиптической рессорой, а задняя пружинным балансиром (внутренний). Задняя подвеска полностью независимая. Дополнительные амортизаторы у бурана 640 не предусматриваются.

Ходовая снегохода буран

Ходовая часть снегоходов Буран

Ходовая часть снегохода состоит из гусеничного движителя и опорно-поворотной лыжи.

включает в себя гусеницы, ведущие и направляющие валы со звездочками и балансиры катков.

Гусеницы должны быть установлены таким образом, чтобы прямой угол грунтозацепов на нижней ветви гусениц был обращен вперед, так как гусеницы подминают снег под себя, а не захватывают его.

Стальные скобы, установленные между окнами, предназначены для точного вхождения в зацепление зубьев ведущих и направляющих звездочек. Езда с выпавшими или поврежденными скобами может привести к интенсивному износу зубьев звездочек и быстрому выходу из строя гусениц из-за истирания и разрыва перемычек между окнами.

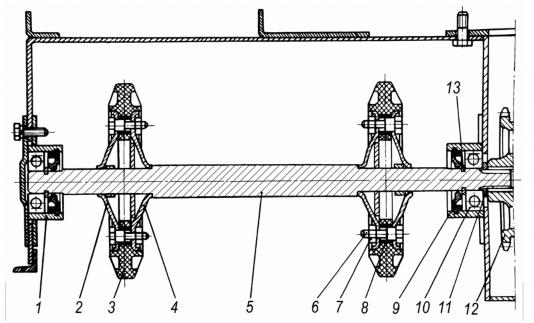

Рис. 7 — Ведущий вал гусениц

1 — корпус подшипника; 2 — ступица наружная; 3 — звездочка; 4 — ступица внутренняя; 5 — вал; 6 — болт; 7 — гайка; 8 — втулка; 9 — манжета; 10 — подшипник; 11 — шайба; 12 — ведомая звездочка цепной передачи; 13 — кольцо стопорное

Ведущий вал (рис. 7) расположен в передней части рамы снегохода и состоит из стального полого вала 5 с приваренными к нему ступицами 4, ступиц 2 и установленных между ними звездочек 3, каждая из которых крепится к ступицам болтами и самоконтрящимися гайками. На концах вала расположены подшипники 10 и резиновые манжеты 9. Между подшипником и манжетой установлено стопорное

кольцо 13. Ведущий вал устанавливается одним концом в корпус подшипника, приваренный к картеру коробки реверса, и посредством шлиц на конце вала соединяется с ведомой звездочкой 12 цепной передачи, другим — в корпус 1 подшипника на раме снегохода. Между ведомой звездочкой 12 и подшипником 10 установлена шайба 11.

Направляющий вал (рис. состоит из полого вала 23 с приваренными к нему ступицами 22, ступиц 17, установленных между ступицами звездочек 19, уплотнительных резиновых манжет 15 и подшипников 14. Между манжетой и подшипником установлены стопорное кольцо 12 и шайба 11. Смазка подшипников осуществляется при сборке узла и при техническом обслуживании в процессе эксплуатации через отверстие в щеке балансира, закрытое заглушкой 13.

Направляющий вал установлен в кормовой части рамы снегохода на балансирах 24. Установленная на втулке балансира пружина 4 является упругим элементом подвески направляющего вала. Короткий конец пружины упирается в отогнутый зацеп щеки балансира, а длинный заведен в среднюю прорезь трехпозиционной гребенки 3. На оси балансира установлены: распорная втулка 8, шайба 9, балансир с пружиной и тарельчатая шайба 7. На оси балансира выполнено сквозное резьбовое отверстие для регулировочного болта 1 натяжения гусениц.

Натяжение гусеницы осуществляется винтовым натяжным механизмом путем перемещения осей балансиров в продольных пазах кронштейнов, приваренных к бортам рамы и среднему ребру. После регулировки натяжения оси балансиров фиксируются в требуемом положении самоконтрящимися гайками 5.

Балансиры катков смягчают удары и толчки, возникающие при движении снегохода. Каждый балансир состоит из двух сваренных из труб рычагов балансиров с катками, двух пружин и оси. Ось балансиров крепится к кронштейнам рамы болтами.

Упругими элементами балансиров катков являются цилиндрические пружины кручения. Опорный каток вращается на подшипнике. Смазка подшипников осуществляется смазкой, заложенной при сборке, и затем — при техническом обслуживании в процессе эксплуатации через отверстие в наружной щеке катка, закрытое заглушкой.

Рис. 8 — Направляющий вал с механизмом натяжения гусениц

1 — болт натяжения гусениц; 2 — шайба; 3 — гребенка; 4 — пружина; 5 — гайка самоконтрящаяся; 6 — ось балансира; 7 — шайба тарельчатая; 8 — втулка распорная; 9 — шайба; 10 — кольцо стопорное; 11 — шайба; 12 — кольцо стопорное; 13 — заглушка; 14 — шарикоподшипник; 15 — манжета; 16 — шайба; 17 — ступица наружная; 18 — втулка; 19 — звездочка; 20 — гайка самоконтрящаяся; 21 — болт; 22 — ступица внутренняя; 23 — вал; 24 — балансир

. Рулевая лыжа (рис. 9, 9а) стальная, штампованная. Внизу на лыже установлен полоз 16, предохраняющий ее от абразивного износа.

Связь лыжи со шкворнем осуществляется через листовую рессору 2, смягчающую удары и толчки от неровностей пути. Прогиб рессоры ограничивается резиновым упором 17. Листы рессоры стянуты с проушиной двумя хомутами и самоконтрящимися гайками.

Узел рессоры крепится к кронштейнам подошвы лыжи концами коренного листа при помощи осей 20, застопоренных шплинтами. Продольное перемещение рессоры происходит за счет скольжения по бронзовому вкладышу 18 переднего конца коренного листа.

Дополнительные характеристики

• Гусеницы у бурана 2. Это делает его движение схожим с танками – идет напролом. Выдерживает движение по небольшим оврагам, а также пересеченной заснеженной местности;
• Лыжа у снегохода одна. Она довольно короткая, расположена в носовой части. Зачастую тюнинг снегохода буран сводится к улучшению именно этого элемента (например, добавление дополнительных резаков);
• Буран довольно тяжел. Даже его сухая масса (без груза, пассажиров и заправки) варьируется между 290 – 310 кг;
• Сиденье двухместное. Оснащено пассажирской спинкой;
• В носовую часть на снегоход буран устанавливаются формованный ветровик с довольно мощной галогеновой фарой. Также на руль вынесены все элементы управления и контроля (лампочки, датчики и прикуриватель). Для полного комфорта все это подключено к схеме подогрева;
• Смазка совмещенная. То есть, при поступлении к деталям масло смешивается с бензином. Некоторые модели оснащаются механическим насосом.

Установка ведущего вала на снегоход буран

Ходовая часть снегохода состоит из гусеничного движителя и опорно-поворотной лыжи.

Гусеничный движитель включает в себя гусеницы, ведущие и направляющие валы со звездочками и балансиры катков.

Гусеницы должны быть установлены таким образом, чтобы прямой угол грунтозацепов на нижней ветви гусениц был обращен вперед, так как гусеницы подминают снег под себя, а не захватывают его.

Стальные скобы, установленные между окнами, предназначены для точного вхождения в зацепление зубьев ведущих и направляющих звездочек. Езда с выпавшими или поврежденными скобами может привести к интенсивному износу зубьев звездочек и быстрому выходу из строя гусениц из-за истирания и разрыва перемычек между окнами.

Рис. 7 – Ведущий вал гусениц

1 – корпус подшипника; 2 – ступица наружная; 3 – звездочка; 4 – ступица внутренняя; 5 – вал; 6 – болт; 7 – гайка; 8 – втулка; 9 – манжета; 10 – подшипник; 11 – шайба; 12 – ведомая звездочка цепной передачи; 13 – кольцо стопорное

Ведущий вал (рис. 7) расположен в передней части рамы снегохода и состоит из стального полого вала 5 с приваренными к нему ступицами 4, ступиц 2 и установленных между ними звездочек 3, каждая из которых крепится к ступицам болтами и самоконтрящимися гайками. На концах вала расположены подшипники 10 и резиновые манжеты 9. Между подшипником и манжетой установлено стопорное

кольцо 13. Ведущий вал устанавливается одним концом в корпус подшипника, приваренный к картеру коробки реверса, и посредством шлиц на конце вала соединяется с ведомой звездочкой 12 цепной передачи, другим – в корпус 1 подшипника на раме снегохода. Между ведомой звездочкой 12 и подшипником 10 установлена шайба 11.

Особенности снегохода

Несмотря на довольно крупный вес и немалые габариты, буран демонстрирует отличную мощность при поездках с груженым прицепом. Поэтому он становится идеальным вариантом для охоты на крупного зверя или выполнения хозяйственных нужд. Помимо этого, многие модели снабжаются дополнительно и собственным багажником.

Снегоход демонстрирует довольно неплохую проходимость, которая существенно повышается после модернизаций некоторых элементов. Буран уверенно себя ведет на рыхлом, глубоком снегу. Хотя, при этом достаточно много «ест», да и вместимость бака маловата (всего 28 л). Для сравнения у тайги бак на 12 литров крупнее (40 л). Но, учитывая, что у тайги и расход больше (35 л на сотню км вместо 25) можно не бояться не доехать до пункта назначения. Рекомендуемые марки бензина 80 и 92.

Ремонт и поломки

Согласно отзывам владельцев, одной из самых частых и досадных поломок является обрыв цепи редуктора. Как ни странно, но связано это с улучшениями. На новых моделях устанавливаются более «изящные» двухрядные цепи с уменьшенным шагом (всего 9,5 вместо первоначальных 12,7).

Практически сразу при эксплуатации стали отмечать учащенные обрывы и ремонты редуктора снегохода буран. Самыми надежными по праву считаются двухрядные цепи с шагом 12,7, но такие можно встретить только на моделях 70 – 80 х годов выпуска. В более современных моделях существует разделение на цепи «старого» и «нового» образцов (шаг одинаковый в 9,5).

К сожалению, на сегодняшний день редуктор является самым слабым и уязвимым узлом бурана. Поэтому многие возят с собой запасную цепь. Одним из дополнительных решений проблемы стал переход на импортные трехрядные цепи (шаг такой же). Они показывают существенное сокращение обрывов за счет увеличения минимальных показателей разрушающих цепь нагрузок.

Но, здесь также есть нюансы. Вместе с цепью желательно поменять также валы с шестернями. Изношенные детали (особенно это касается звездочек) дадут перекосы, которые опять же будут приводить к частым обрывам. Помимо этого, многие модернизируют еще сам редуктор.
