Схема проводки (электросхема) мопеда Альфа

На территории постсоветского пространства мопед является одним из самых популярных видов транспортных средств – в первую очередь это связано с тем, что такой транспорт имеет невысокую стоимость, и, к тому же, он экономичен. Поскольку популярность мопедов длится уже несколько поколений, то на сегодняшний день на улицах российских и украинских городов все еще можно увидеть старые «Риги» и «Верховины», которые были выпущены еще во времена Советского Союза — на удивление, они продолжают исправно функционировать.

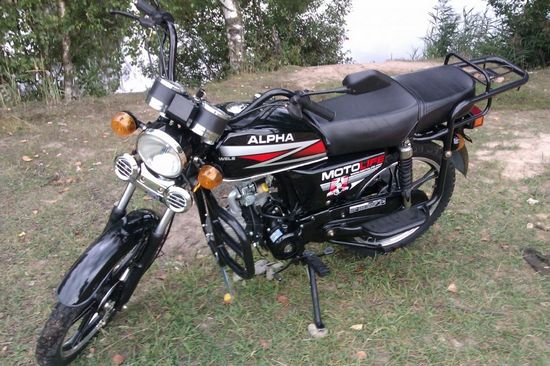

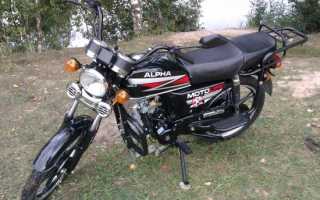

Но сегодня речь будет идти не об этих старых агрегатах, а об одном из наиболее ярких представителей китайской мотоциклетной техники – мопеде Альфа 110. Это устройство является прекрасным примером того, как в одном мотоцикле могут сочетаться отличные технические характеристики и приемлемая стоимость.

Мопед Альфа 110 можно использовать как для катания по городским улицам, так и для длительных поездок по загородной местности.

Экстерьер

Официально Альфа 110 относится к скутерам. Но, несмотря на это, его внешний вид больше подходит для мотоцикла. Среди отличительных черт дизайна мопеда Альфа 110 можно выделить:

— Колеса, имеющие большой размер;

— Крупную переднюю вилку;

— Зеркала заднего вида;

— Множество компонентов, которые были изготовлены из высококачественного металла.

Также среди отличительных черт этого скутера можно выделить довольно большие габариты и представительный внешний вид. Еще можно вспомнить и о приятных бонусах – элегантные подставки, предназначенные для размещения ног, и глушитель, выполненный в виде саксофона. К слову, глушитель издает достаточно приятный мелодичный звук.

Из интересных особенностей можно выделить специальные лампочки, расположенные на панели приборов – их задача состоит в том, чтобы сообщать водителю о включенном ближнем или дальнем свете, а также о функционирующем в данный момент указателе поворота.

Для того чтобы обеспечить водителю безопасную поездку, не лишенную комфорта, в мопеде имеются удобное пространство для кофр и боковые дуги, материалом изготовления которым послужили качественные металлические трубы – благодаря им боковые дуги не деформируются даже в случае аварии или падения.

#56 Обзор на мопед альфа (Мировые моторы)

Альфа в базовой комплектации имеет

1. Электрический стартер.
2. Электронное зажигание на 12В.
3. Электронный тахометр на приборной панели.
4. Простая схема электрооборудования мопеда альфа позволяет производить замену элементов, вышедших со строя, своими руками.

Источником энергии в мопеде Альфа является аккумулятор. Дополнительно устанавливается реле-регулятор. Проводка имеет защиту от перепадов напряжения. Шестикатушечный генератор поддерживает напряжение при любых оборотах двигателя, а также обеспечивает бесперебойную работу системы освещения и сигнализации.

Установка дополнительных осветительных приборов не предусмотрена. Также нельзя производить замену ламп на более мощные. Отсутствие сложных связей в электросхеме, позволяет выполнять ремонт даже новичку, что также влияет популярность Альфы.

Электронный тахометр на приборной панели улучшает управляемость транспортного средства и повышает комфортность езды. Низкая стоимость Альфы приводит к тому, что многие заводские комплектующие не отличаются высоким качеством. Так, изоляция проводки производится из дешевого пластика. Как показывает практика, эксплуатация в суровом российском климате приводит к тому, что изоляция трескается.

Именно поэтому многие рекомендуют сразу же после совершения приобретения заменить заводскую пластиковую проводку на новую с резиновой изоляцией. Таким способом можно себя застраховать от возникновения различных проблем в эксплуатации.

[sc:ads5]

Технические характеристики мопеда Альфа 110 кубов

В число достоинств мопеда Альфа 110 также входят отличные технические характеристики. Можно даже сказать, что именно благодаря им Альфа 110 является одним из наиболее ярких представителей китайской мотоциклетной техники.

Среди отличительных черт технической части этого мопеда можно выделить:

— Легкосплавные диски и тахометр, входящие в комплектацию;

— Трансмиссию, работающую на четырех ступенях;

— Производительность, составляющую 8500 оборотов за одну минуту;

— Расположенный сзади и расположенный спереди (барабанный) тормоза;

— Семь лошадиных сил;

— Расположенные спереди гидравлические амортизаторы;

— Предельный вес груза, составляющий 120 кг;

— Расположенные сзади пружинные амортизаторы;

— Вес мотоцикла, составляющий 81 кг.

Ремонт двигателя мопеда Альфа

Перед разборкой двигателя мопеда Альфа, фиксируем скутер центральной подножкой и освобождаем от пластика. Отсоединяем все системы питания двигателя и не забываем слить масло!!!

Снимаем движку вместе с трансмиссией, и на ровной поверхности продолжаем домашний ремонт мопеда Альфа.

Поможет правильно демонтировать двигатель мопеда Альфа разборка по следующей схеме:

1. убираем глушитель и выпускной патрубок;
2. удаляем крышку шестерни распред.вала;
3. откручиваем все 4 болта с крышки цилиндра;
4. снимем верхнюю крышку и головку цилиндра;
5. смотрим износ клапанов, загрязнение внутренностей и состояние других деталей системы.

Если вы впервые делаете на мопед альфа ремонт своими руками, и вам необходимо его разобрать, не забудьте зарисовать схему как всё стояло на своих местах! Если требуется замена клапанов, или появились зазоры прилегания, значит их нужно снять:

1. ставим головку на ровное место. Чтобы клапан не повредился при демонтаже, под него лучше подложить пласт толстой резины или тряпку;
2. подбираем торцовую головку, приставляем её к тарелке клапана и сильно бьём молотком;
3. освобождаем сухари, убираем верхнюю тарелку и шайбу клапана;
4. вынимаем клапан и направляющую втулку.

Чтобы завершить ремонт двигателя мопеда Альфа, после замены деталей, начинаем сборку двигателя в обратном порядке, ставим всё на свои места, соблюдая метки. Не забудьте залить свежее масло.

Alpha 72: Ремонт двигателя / Engine Repair

Двигатель

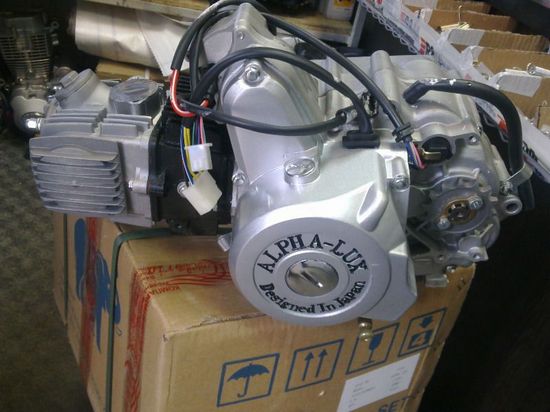

Мопед Альфа 110 обладает четырехтактным мотором. Объем такого мотора -110 кубических сантиметров, а его охлаждение осуществляется воздушным путем. К слову, у данного мотора есть одна интересная отличительная черта – несмотря на не самый большой объем, он способен развивать высокий уровень производительности.

Помимо этого, запуск электрического стартера производится именно с помощью этого мотора. При этом в случае поломки электрического стартера водитель всегда может переключиться на кикстартер.

Топливный бак

Стоит признать, что объем топливного бака мопеда Альфа 110 не отличается большим показателем — максимальное количество топлива, которое он может вместить – четыре литра. При этом, за счет того, что максимальный расход бензина на 100 километров составляет два литра, топливный бак можно охарактеризовать как экономичное решение изготовителя. В этот топливный бак можно заливать только бензин серии АИ-92 или АИ-95.

Особенности двигателя

Двигатель китайского мопеда Альфа обладает характерными особенностями, благодаря которым поклонники мотоциклетной техники и отдают предпочтение именно этой модели.

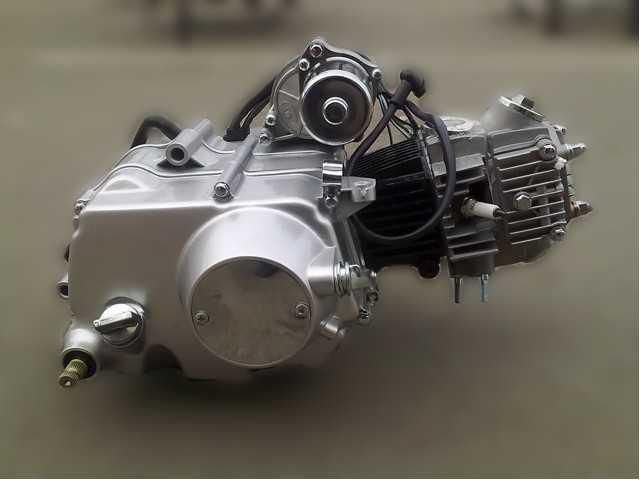

Двигатель на мопед Альфа

Объем двигателя — 72 сс. При должном подходе его можно модернизировать до 110 сс. Также при желании можно увеличить скорость на 10 километров.

Слабым местом двигателя является коробка передач, требующая пристального внимания и деликатного подхода. Осуществляя ремонт «сердца» мопеда, необходимо знать, как корректно разобрать и собрать эту деталь мотоциклетного «организма».

Альфа оснащен мощным двигателем, схема которого отличается сложностью. Если самостоятельно разобраться не получается, рекомендуется обратиться к опытному специалисту. Цена ремонта достаточно демократична.

Достоинства модели

В первую очередь стоит отметить то, что некоторые характеристики мопеда Альфа 110 превосходят отличительные черты двухместных мопедов. К примеру, этот мотоцикл оборудован удобным местом для пассажира и емким багажником. Само сидение достаточно комфортно, и, к тому же, даже два взрослых мужчин могут поместиться на нем.

Также среди достоинств мопеда можно выделить то, что на нем можно совершить крутой подъем без особых сложностей – это возможно благодаря четырехступенчатой коробке переключения передач. Опытный водитель вполне способен добиться максимальной производительности двигателя мопеда.

Также стоит отметить электрический стартер, который в случае неожиданных неприятных ситуаций на дороге позволяет завести мопед – он довольно качественный.

К основным достоинствам мопеда также относится повышенный уровень комфорта во время передвижения. Благодаря этому водитель способен совершать даже особо долгие поездки. Если говорить о самом водительском сиденье, то его посадка довольно высокая и удобная, а подставки для ног расположены именно там, где и нужно. Руль обладает деликатным плавным изгибом.

Стоит отдельно рассказать о приборной панели – она довольно информативна, а за счет крупных размеров спидометра и тахометра быстрое считывание их показателей возможно даже во время плохих погодных условий.

Причины неисправности

Китайский мопед Альфа, цена которого отличается демократичностью, не доставляет владельцам много проблем. Перебои в двигателе мопеда имеют несколько причин, разобравшись с которыми, можно быстро устранить поломку.

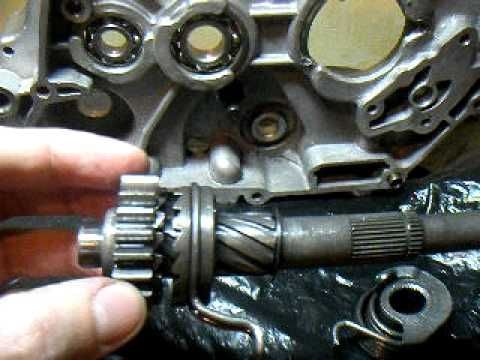

Разборка двигателя мопеда

Итак, если двигатель запускается с большим трудом, глушитель «стреляет», а из трубы идет дым, значит, мопед «капризничает» по причине проблем с карбюратором. Для того чтобы решить эту проблему мопеда Альфа, необходимо:

• почистить карбюратор;
• тщательно очистить воздушный фильтр мопеда;
• затянуть винты;
• настроить карбюратор мопеда.

Если Альфа медленно набирает скорость, а его двигатель не способен развить заявленную мощность, то причина заключается в некорректной работе клапанов мопеда. Также он может «заболеть» ввиду зазоров и некорректной фазы ГРМ. Для того, чтобы заставить мопед Альфа нормально функционировать, необходимо заменить отработавшие клапаны новыми.

Если мопед Альфа не способен развить нужную скорость, несмотря на рев двигателя и солидные обороты, остановить крутящееся колесо невозможно, а переключение передач происходит с перебоями, то причина неисправности заключается в износе сцепления.

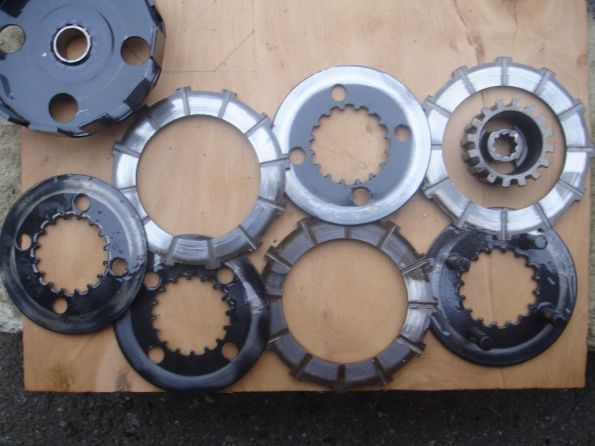

Детали сцепления мопеда

Для устранения поломки необходимо проделать следующие манипуляции:

• снять двигатель;
• снять пластиковую крышку;
• открутить поджимающий винт;
• открутить механизм регулировки и плотно закрутить винт;
• завести мопед;
• включить первую скорость и проехать несколько метров.

Еще одной причиной неисправности двигателя мопеда может быть износ ведущих звезд. Если они сильно износились, необходимо заменить их новыми.

Вы можете столкнуться с проблемой перегрева двигателя. Исправить ситуацию можно после доливания масла. Если масло вытекает, необходимо срочно обратиться в профессиональный сервис.

Перегрев двигателя мопеда Альфа

Разборка двигателя

Разобрать двигатель Альфа достаточно просто. Для этого необходимо:

• «вооружиться» ключом;
• произвести откручивание болтов на впускном коллекторе (на 10);
• открутить крышки цилиндра и находящиеся там болты (4 штуки);
• снять головку цилиндра.

После осуществления необходимых манипуляций надо правильно собрать двигатель, установив на место все детали.

Помочь разобраться с нюансами может схема. Также немало полезных советов относительно ремонта важнейшего «органа» мопеда Альфа содержатся в обучающем видео.

Недостатки

Как и любой мотоцикл или мопед, Альфа 110 имеет свои недостатки. Однако если сравнивать эти недостатки с вышеперечисленными преимуществами – они покажутся незначительными.

Любители скоростных поездок по городским улицам отметили такие недостатки мопеда:

— Слишком широкий руль;

— Отсутствие принудительного охлаждения двигателя;

— Низкое качество барабанных тормозов;

— Механическая трансмиссия – находясь в городской пробке, переключение передач может доставить определенные сложности.

Несмотря на то, что во время поездки обеспечивается прекрасное сцепление колес с асфальтом, из-за низкокачественных барабанных тормозов тяжело предсказать, как поведет себя мотоцикл на трассе в условиях сухой погоды. Таким образом, к недостаткам также можно отнести длительный тормозной путь.

Выводы

Мопеды китайского производства просты и удобны в эксплуатации. Надеемся, что видео в этой статье вместе с оригинальными электрическими схемами поможет вам в обслуживании вашего двухколесного транспортного средства. А советы позволят избежать ошибок (см. также схему проводки Ява 638).

Мопед Альфа относится к категории наиболее популярных транспортных средств в бюджетной категории. Стоимость мопеда невысокая, эксплуатационные расходы также.

Схема проводки мопеда Альфа отличается от схем отечественной мототехники, причем в лучшую сторону.

Демонтаж коробки передач

Разберите коробку передач, чтобы заменить отходы. Это делается после демонтажа следующих частей:

Демонтаж коробки передач

Ремонт этой части двигателя выглядит следующим образом:

1. С помощью отвертки или ножа, снимите стопорное кольцо и шестерню привода;
2. аккуратно отвинтите зажимной болт и снимите механизм переключения передач;
3. Снимите вилку переключения передач и вал;
4. Снимите коленчатый вал и барабан (включая сердечник);
5. После замены изношенной части на новую, выполните сборку (в обратном порядке).

Разборка двигателя

Очень просто разобрать двигатель Alpha. Для этого вам нужно:

• «Рука» с ключом;
• Отвинтить болты на впускном коллекторе (на 10);
• отвинтить крышки и болты цилиндров (4 шт.);
• снимите головку блока цилиндров.

После выполнения необходимых манипуляций необходимо правильно собрать двигатель, установить все детали на место.

Может помочь выяснить нюансы схемы. Также в учебном видео содержится множество полезных советов по ремонту самого важного «тела» мопеда Alpha.

Как правильно собрать коробку передач мопеда Viper Activ альфа дельта

как собрать коробку передач мопед

Viper Activ Alpha Delta hur man monterar vaxelladan
мопед
В этом видео я вам расскажу.

Если мопед Alpha не способен развивать требуемую скорость, несмотря на рев двигателя и твердую скорость, невозможно остановить вращающееся колесо, а смена передач происходит с перерывами, то причиной неисправности является износ сцепление.

Детали сцепления мопедов

Чтобы устранить неисправность, вам необходимо сделать следующее:

• снять двигатель;
• снять пластиковую крышку;
• отвинтить зажимной винт;
• открутите регулировочный механизм и плотно затяните винт;
• иметь мопед;
• включить первую скорость и проехать несколько метров.

Другой причиной неисправности мопеда может быть износ ведущих звезд. Если они очень изношены, их необходимо заменить новыми.

У вас может возникнуть проблема с перегревом двигателя. Вы можете исправить ситуацию после заправки масла. Если утечка масла, вы должны срочно связаться с профессиональным сервисом.

Перегрев мопедного двигателя Alpha
