Маслосъемные колпачки, или, как их еще называют – сальники клапанов/клапанные сальники, в первую очередь предотвращают попадание излишков масла в двигатель. Точно так же, как и большинство деталей двигателя, они изготавливаются из специальной резины и со временем изнашиваются и менее эффективно работают: отделяются и пропускают излишки масла. А это, в свою очередь, приводит к возрастанию расходов масла. Сегодня мы попытаемся разобраться не только в том, что же такое маслосъемные колпачки, но еще в причинах и первых признаках их износа.

Что такие маслосъемные колпачки.

Маслосъемные колпачки необходимы в двигателях для того, чтобы предотвращать попадание масла и мелкого мусора в камеры сгорания. Их нередко называют клапанными сальниками, и это наименование в полной мере отражает ту роль, которую они выполняют.

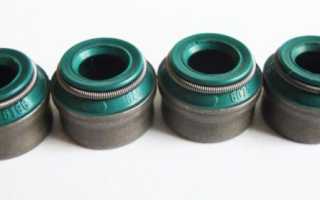

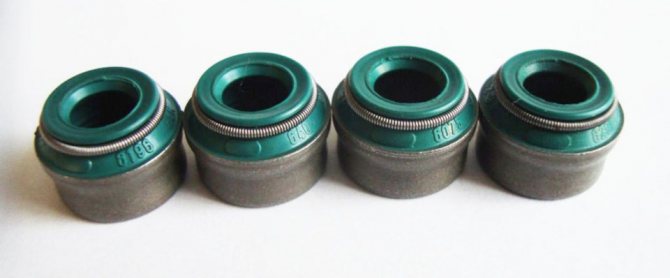

Располагаются маслосъемные колпачки непосредственно на штоках клапанов, и состоят из трех основных частей:

• Основание;
• Собственно колпачок;
• Пружина.

Основание представляет собой втулку, изготавливаемую из стали. Она играет роль каркаса этой детали и придает ей необходимую прочность. Собственно колпачок — это основной элемент детали. Его изготавливают из специальной, устойчивой к высоким температурам и воздействию силы трения резины. Колпачок установлен внутри втулки, и будучи смонтированным на клапан, плотно облегает шток и снимает масло. А пружина монтируется в специальной кольцевой выемке колпачка и обеспечивает максимально плотное его прилегание к штоку.

Что касается масла, которые эти колпачки должны снимать, то оно подается в газораспределительный механизм масляным насосом. Оно предназначено для смазывания деталей ГРМ, испытывающих на себе трение, и увеличения их ресурса. В то же самое время его попадание внутрь цилиндров через клапанные группы крайне нежелательно, поскольку, сгорая, оно образует нагар, скапливающийся на их стенках.

Следует заметить, что в современных двигателях внутреннего сгорания маслосъемным колпачкам приходится функционировать в довольно жестких условиях высоких температур и повышенных механических нагрузок. Кроме того, на них негативно воздействуют и вещества, содержащиеся в снимаемой смазочной жидкости. Поэтому производители маслосъемных колпачков используют для их изготовления наиболее долговечные, устойчивые к трению, термическому и химическому воздействию материалы.

Износ маслосъемных колпачков

Как и любая другая деталь двигателя внутреннего сгорания, регулярно испытывающая на себе целую комбинацию негативных воздействий различного рода, маслосъемные колпачки постепенно, но неуклонно изнашиваются. Их наиболее нагруженная резиновая часть со временем теряет эластичность, в ней появляются трещины. Кроме того, с течением времени и под воздействием высоких температур неминуемо ослабевает прижимная силы пружины. В результате износ маслосъемных колпачков приводит к тому, что масло не снимается со штоков клапанов и оно попадает в камеру сгорания ДВС.

Как показывает практика, ресурс маслосъемных колпачков, устанавливаемых в современных двигателях внутреннего сгорания, составляет приблизительно 100 000 километров пробега. После того, как автомобиль прошел это расстояние, они подлежат замене. Специалисты также рекомендуют менять маслосъемные колпачки и в двигателях автомобилей, которые в течение длительного времени были выведены из эксплуатации.

Кроме того, нередко случается так, что маслосъемные колпачки по тем или иным причинам изнашиваются преждевременно. В таких случаях они, разумеется, также требуют замены на новые. О том, что время такого рода ремонта двигателя пришло, свидетельствует несколько характерных признаков.

Признаки износа поршневых колец

О том, что износ дошел до критической стадии, свидетельствует синий или черный дым из выхлопной трубы. Это указывает на то, что излишки масла попали в камеру сгорания мимо маслосъемного кольца и сгорели там вместе с топливом. Черный дым, выходящий из трубки вентиляции картера, говорит о том, что компрессионные кольца из-за износа допускают прорыв газов из камеры сгорания в его полость.

Критический износ сопровождается снижением компрессии (способность удерживать давление) в цилиндрах двигателя. Это означает, что часть газов, образовавшихся при сгорании топливной смеси, которая должна была толкать поршень, прорвалась в картер, не совершив полезную работу. Именно это приведет к падению давления в цилиндре, следовательно, двигатель потеряет часть мощности. Наблюдается повышенные расход масла.

Проверяется компрессия специальным прибором – компрессометром. Когда номинальные значения давления неизвестны (нет инструкции по эксплуатации), сначала оно измеряется в сухом цилиндре, затем через свечное отверстие заливается немного моторного масла, и замер делается заново. Если компрессия повысится, значит, требуется замена колец. Подобные признаки могут наблюдаться и в случае их «залегания».

«Залегание» происходит, когда образовавшийся в канавках поршня нагар мешает пружинить поршневым кольцам, результатом чего становится снижение плотности их прилегания к поверхности цилиндра.

Такую проблему, если случай не сильно запущен, можно исправить при помощи специальных присадок к топливу. Двигатель, имеющий карбюраторную систему, можно попробовать очистить спреем для удаления нагара, который впрыскиваются непосредственно в карбюратор. Если удаление нагара с камеры сгорания эффекта не дало, то выход только один – замена поршневых колец и чистка канавок.

Это интересно: Принцип работы автоматического корректора фар, устройство прибора, установка и подробная схема подключения

Признаки износа

Существенно выросший расход масла;Об износе маслосъемных колпачков могут свидетельствовать следующие признаки:

• Появление нагара на электродах свечей зажигания;
• Появление выхлопных газов синего цвета в момент прогрева двигателя.

Увеличение «масляного аппетита» двигателя при износе маслосъемных колпачках вполне логично и объяснимо. Дело в том, что та смазочная жидкость, которая не снимается ими со штоков клапанов, попадает в цилиндры и сгорает. Соответственно, она безвозвратно теряется из системы смазывания силового агрегата, и масло приходится доливать чаще, чем обычно.

Поскольку масло сгорает, то продукты горения, имеющие синий цвет, выходят наружу, окрашивая в соответствующий цвет выхлопные газы. Когда двигатель разогревается, то масло сгорает практически полностью, поэтому синий дым исчезает.

Кромо этого, если масло, не снятое колпачками, попадает в цилиндры, то его мельчайшие капли оседают и на электродах свечей зажигания. Соответственно, после сгорания на них образуется нагар.

Последствия износа маслосъемных колпачков

Как только начинают проявляться перечисленные признаки износа маслосъемных колпачков, следует заняться проверкой газораспределительной системы автомобиля, причем особое внимание необходимо уделить именно маслосъемным колпачкам. Опытные автолюбители делают это самостоятельно, менее искушенные отправляются на станцию технического обслуживания, где диагностику производят опытные специалисты.

Следует заметить, что эксплуатировать двигатель с изношенными маслосъемными колпачками категорически не рекомендуется. Как показывает практика, если игнорировать этот дефект и не устранять его, то практически неизбежно:

• Снизится мощность силового агрегата;
• На холостом ходу он начнет периодически глохнуть;
• Обороты станут «плавать»;
• Значительно упадет компрессия;
• На цилиндрах, поршнях и клапанных седлах появится нагар.

Что касается нагара, то его появление — это действительно очень серьезный «звоночек», поскольку его образование вполне может привести к весьма дорогостоящему капитальному ремонту силового агрегата.

КАК ЗАМЕНИТЬ МАСЛОСЪЕМНЫЕ КОЛПАЧКИ БЕЗ СНЯТИЯ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

Если проблема с износом маслосъемных колпачков была своевременно обнаружена водителем, он может заменить их, не снимая головку блока цилиндра. В ситуации, когда решение проблемы было затянуто, потребуется демонтировать детали, чтобы убрать нагар с поршней и клапанов. В зависимости от модели автомобиля и двигателя, процесс замены маслосъемных колпачков будет различаться. Но можно выделить несколько основных этапов, общих для всех машин: Перед тем как приступать к замене маслосъемных колпачков, нужно дать двигателю автомобиля полностью остыть; Далее снимается крышка газораспределительного механизма; Делаются метки на коленчатом и распределительном валах, после чего ослабляется привод и снимается распределительный вал;

Демонтируются толкающие пружины клапана – «рассухариваются»; Используя пассатижи или цангу, необходимо снять изношенный маслосъемный колпачок со штока клапана; Маслом смазать шток клапана и внутреннюю поверхность новых колпачков, предварительно сняв с них пружину; Установить в оправу сальник и насадить на шток, а далее запрессовать до упора слабыми ударами; Пружины надеть на колпачки и засухарить клапана в обратном порядке. Если имеется вероятность, что неисправны маслосъемные колпачки были продолжительное время, потребуется снять головку блока цилиндров и провести полноценную замену, с очисткой элементов мотора от нагара.

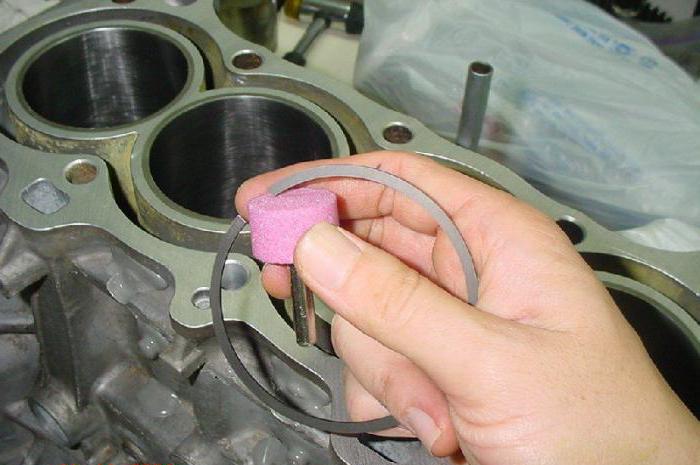

Пошаговая инструкция замены колец и маслосъемных колпачков

Процесс раскоксовки убирает небольшой нагар. В случае сильного износа требуется полная замена всех поршневых колец и маслосъемных колпачков:

1. Производится подбор необходимых деталей в соответствии с маркой машины. Следует отдать предпочтение оригинальным запчастям чтобы впоследствии не лезть снова.
2. Выкручиваются свечи, снимается крышка, а затем вся головка блока цилиндров (ГБЦ). Сливается масло, откручивается поддон картера. Далее откручиваются крышки шатунов, поршни вынимаются наружу.
3. При помощи съемника или отверткой снимаются старые кольца. Применяя старые поршни, производится очистка посадочных канавок. Производится она аккуратно ненужным кольцом. Их установку проводить только после соединения поршня с шатуном.
4. Из всех поршневых колец первыми ставятся маслосъемные. Все операции производить руками. На коробчатых со спиральной пружиной замок расширителя поворачивается на 180° относительно замка кольца. Для составных первой ставится пружина, затем нижнее пластина и верхняя. Замки пластин относительно друг друга поворачиваются на 180°.
5. После монтажа остальных колец необходимо оценить внешний вид цилиндров. При сильном износе производится расточка и хонингование.
6. Установить поршни на свои места, прикрутить крышки шатунов и поддон картера.

Важную роль для удержания масла выполняют также маслосъемные колпачки. Они снимают его излишки с клапанов. Замена колпачков производится либо со снятием головки блока цилиндров, либо без него.

• В первом случае ключом прокручивается коленвал до установления первой пары поршней в положение верхней мертвой точки (ВМТ). Это делается для удержания клапана от падения в цилиндр.
• Снимаются оси коромысел впуска и выпуска с гидрокомпенсаторами. Во многих моделях они могут выпадать – для этого пригодятся нейлоновые хомуты.

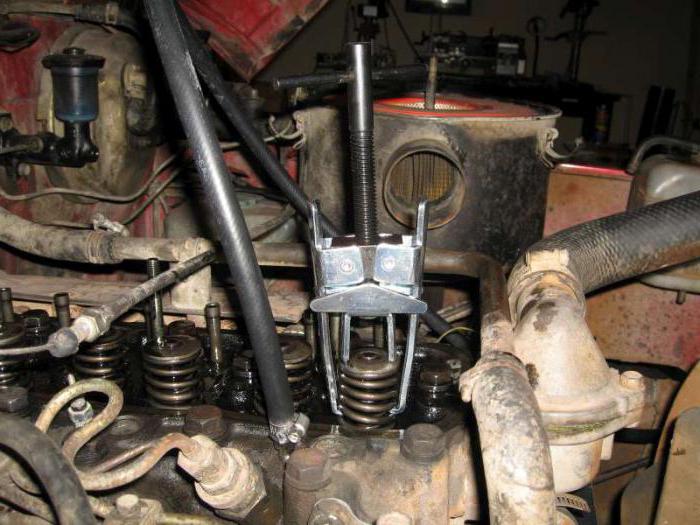

• Специальным съемником необходимо одновременно сжимать пружины клапанов, а пинцетом вынимать сухарики. Они нужны для сжатия пружины относительно оси клапана. Помощник здесь будет кстати.

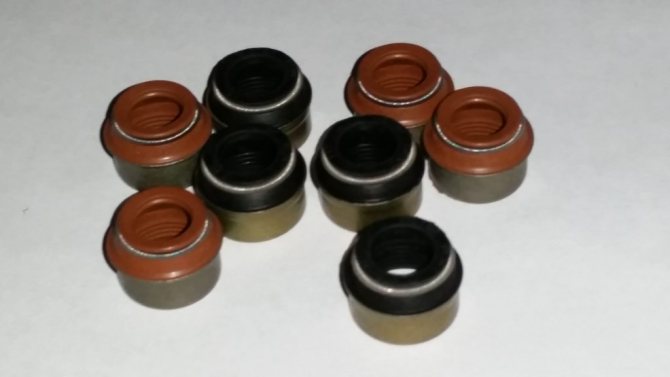

• Сняв изношенный колпачок – установить вместо него новый. Следует помнить об их разделении на впускные и выпускные.
• В обратной последовательности устанавливаются сухари. Далее следует прокрутить коленвал до положения ВМТ другой пары поршней. Все выполняется так же. В случае замены колпачков со снятием ГБЦ, можно вытянуть клапаны, оценить их состояние. Образовавшийся нагар необходимо счистить.
• После установки клапанов и пружин на место, произвести обратный монтаж осей коромысел.
• Попутно можно проверить натяжение ремня ГРМ, а также по меткам установить правильное зажигание. Это убережет ЦПГ от износа.
• Установить крышку ГБЦ. Под нее потребуется новая прокладка.
• Установить новый фильтр, залить масло.
• Подключить все приборы, завести двигатель.

Начало работы агрегата с новыми деталями потребует их притирки. Возможны неестественные звуки, свисты. Может повалить дым из выхлопной трубы, двигатель возможно заглохнет. Первые 500 – 1000 км не стоит сильно повышать обороты.

Замена колец: с чего начать?

Итак, новые детали уже приобретены, тогда можно приступать непосредственно к процессу их замены. Первое, что необходимо выполнить далее – демонтаж всех узлов, а также механизмов. Это обеспечит полноценный доступ к необходимым деталям, а точнее позволит беспрепятственно заменить маслосъемные поршневые кольца.

Что входит в комплекс демонтажных работ?

1. Следует снять воздушный фильтр, после чего и топливный насос.
2. Не стоит забывать о распределителе в системе зажигания. Для того чтобы демонтировать приводной корпус, нужно произвести разборку болтового соединения.
3. После этого следует снять клемму «минус» с аккумулятора, а также шкив (зубчатый) с распредвала. На этом часть работы можно считать успешно выполненной.
4. Далее, для того чтобы лучше подобраться к крышке, расположенной на головке блока, необходимо снять привод массы.
5. В самую последнюю очередь можно приступить к откручиванию гаек, которые фиксируют корпусы подшипников распредвала.

Это интересно: Пошаговая инструкция о том, как самостоятельно сбросывать сервисный интервалов для автомобилей

Второй этап демонтажных работ

Для того чтобы замена колец и маслосъемных колпачков привела к правильной работе двигателя, необходима общая диагностика автомобиля. Как правило, в этот момент проверяется изношенность других деталей и их качественная посадка. Ни в коем случае нельзя игнорировать положение, в котором находятся шпонки распредвала. Если в процессе демонтажа замечено, что они не слишком плотно посажены, тогда следует их также снять. Это необходимо сделать во избежание потери детали в процессе движения транспортного средства.

После всего, что было выполнено, полностью открылся доступ к распредвалу, который необходимо вытянуть вместе с сальником. Далее, чтобы достать маслосъемные кольца, следует установить запчасть в такое положение, где поршень будет находиться в ВМТ. Вытянув свечу, необходимо в образовавшееся отверстие вставить прут. Если не выполнить этого, то клапан с легкостью провалится.

Далее нужно с использованием специального инструмента сжать пружины, находящиеся на клапане, и вытянуть два сухаря. Достать их можно с помощью пинцета. После этого с использованием специального средства следует выпрессовать кольца. На этом демонтажные работы окончены.

Процесс установки

Теперь поговорим о том, как правильно выполнить процесс установки. Эта работа будет состоять из нескольких этапов:

1. Сначала следует снять с новых деталей пружины. Делать это надо предельно аккуратно, чтобы избежать повреждений.
2. Далее необходимо все элементы покрыть моторным маслом. После этого можно запрессовать сам двигатель и вернуть на предназначенное место пружины.

Важно: замена маслосъемных колец производится со строгим соблюдением последовательности. Подробный процесс снятия описан выше. Будьте внимательны, чтобы стороны находились на тех местах, на которых должны быть. Иначе это может послужить причиной резкого увеличения количества расходуемого масла.

Всегда ли помогает установка новых колпачков

Разумеется, что замена колпачков, особенно если при этом не снимать головку двигателя, не является панацеей. Бывает так, что двигатель и после замены маслосъемных колпачков жрет масло. В этом случае есть вероятность, что была допущена ошибка или небрежность при работе. Например, не до конца запрессован или вовсе порван сальник. Но, как правило, проблема кроется в поршневых кольцах. Двигатель придется разбирать (снимать головку), вынимать поршни и менять поршневые кольца. Меняются они целым комплектом.

Иногда бывает и так, что автомобиль дымит после замены маслосъемных колпачков. В этом случае не обязательно причина кроется в кольцах. Чаще всего это значит, что были допущены оплошности при ремонте: неправильно подобранные по размеру колпачки, неаккуратно установлены или вообще не заменены. Если колпачки запрессованы не до конца, то они во время работы будут слетать со всеми, так сказать, вытекающими последствиями.

В редких случаях, когда машина дымит и потребляет в избытке масло, помочь может без замены маслосъемных колпачков раскоксовка поршневых колец. Для этой процедуры потребуется специальная жидкость, которая заливается в колодцы свечей зажигания (после выкручивания последних).

Перед началом процедуры нужно выставить все поршни примерно в одинаковое положение. Для этого в свечные каналы вставляются палочки одной длины и вращением вала за гайку достигается их выравнивание на один уровень. После этого раскоксовыватель заливается в отверстия.

По прошествии 4-6 часов нужно удалить остатки жидкости из цилиндров. Для этого свечные каналы накрываются тряпкой и двигатель несколько раз прокручивается стартером. Потом свечи вкручиваются на свои места и двигатель запускается. Произойдет это не сразу. Возможно, понадобится несколько попыток. В процессе прогревания из выхлопной трубы будет валить сизый дым. Это нормальное явление, которое проходит после прогревания двигателя на холостых оборотах. Как только дымить перестанет, двигатель нужно заглушить и сразу же полностью поменять масло. Остатки коксовых отложений будут выгорать еще на протяжении 100-200 км.

Раскоксовка и ее значение

В процессе эксплуатации двигателя на поршневых канавках образуется слой нагара. Он уменьшает упругость колец. Это приводит к еще большему износу.

Существует несколько вариантов очистки данных мест:

1. Неполная раскоксовка. Заготавливается смесь из керосина и ацетона в равной пропорции. На двигателе выкручиваются свечи, далее в отверстия заливается данная смесь. Затем требуется 9 часов для растворения нагара. По истечении времени закручиваются свечи, запускается мотор. Необходимо проехать 15 км в обычном режиме. Производится замена масла и фильтра. Такая процедура позволяет очистить только внутренние поверхности поршневой группы.
2. Жесткая раскоксовка. Для такой очистки требуются специальные средства: Вначале двигатель прогревается до рабочей температуры.
3. Выкручиваются свечи. Прокруткой коленвала поршни устанавливаются в среднее положение.
4. Через отверстия заливается специальное средство, завинчиваются свечи, дается покой до следующего дня.
5. Снова вынимаются свечи. Стартером крутится коленвал для вывода жестких кусков налета.
6. Свечи ставятся на место. Двигатель должен проработать 1 час в режиме холостого хода.
7. Производится замена масла и фильтра.

Это интересно: Поиск неисправностей и их устранение, если загорается лампочка давления масла на холостых оборотах

В состав смесей для раскоксовки входят специальные окислители, позволяющие размягчить нагар и вывести его вместе с выхлопом.

Различие между маслосъемными колпачками и маслосъемными кольцами.

Часто неопытные автовладельцы спрашивают, как определить, что стоит на их автомобиле: кольца или колпачки. Ответ заключается в том, что для оптимальной работы двигателя необходимо наличие как маслосъемных колец, так и колпачков. Кольца снимают остатки масла с движущегося поршня и обеспечивают смазку поршня, а маслосъемные колпачки устанавливаются на ножках клапанов. По сути обе запчасти выполняют одну и ту же функцию: защищают камеру сгорания от попадания масла.

Попадание масла в камеру сгорания ДВС чревато появлением нагара на клапане и на стенках цилиндра газораспределительной камеры. Вследствие чего двигатель будет работать хуже и быстрее выйдет из строя. Кроме прочего попадание масла в камеру сгорания ухудшает качество бензино-воздушной смеси и забивает канавки поршневых колец.

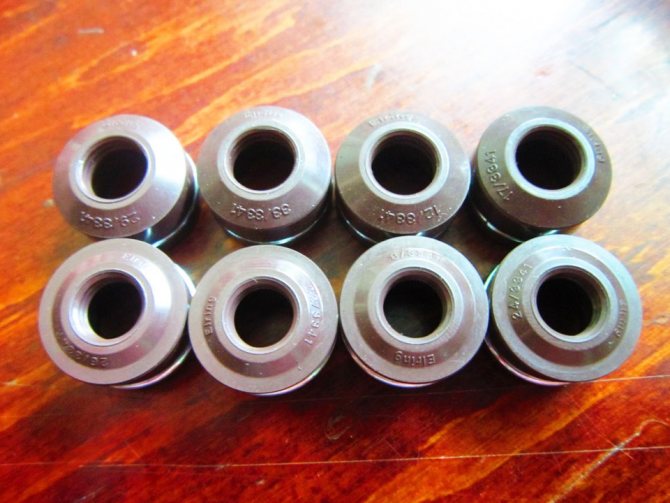

На что необходимо обратить внимание при покупке маслосъемных колпачков:

Конечно, рекомендуется применять только те колпачки, которые предназначены для конкретного двигателя, но это не всегда возможно и целесообразно. Во-первых новые колпачки на старом моторе могут оказаться весьма кстати и улучшат прилегание, во-вторых оригинальные колпачки могут оказаться дорогими или недоступными и имеет смысл заказать аналоги, если замена необходима здесь и сейчас.

Для того, чтобы подобрать нужный колпачок и он не соскакивал и подходил по размеру необходимо соблюсти следующие правила подбора:

1.

Аналог может быть выше оригинала только на 0,5 мм. В противном случае тарелка пружины может повредить колпачок.
2.
Диаметр колпачка не может быть слишком большим, должен свободно проходить через пружину клапана. На сегодняшний день отечественные производители колпачков уступают импортным.

Мы рекомендуем использование мировых производителей-фирм AE (Payen), Elring, Glazer, Goetze и Reinz других.

Во избежание покупки некачественной или контрафактной продукции приобретайте маслосъемные колпачки и другие запчасти в нашем интернет-магазине. Мы гарантируем правильный подбор запчастей и обеспечим замену запчасти или возмещение стоимости в случае брака или неправильного подбора.
