Дифференциал, слово знакомое со школьной скамьи. Правда в устройстве автомобиля оно имеет иное определение. Дифференциал (разность, если покопаться в латинском словаре), является сложным механизмом, который распределяет или изменяет крутящий момент среди полуосей приводных колес, тем самым обеспечивая их работу с разной угловой скоростью. Но если к нему добавить устройство блокировки, то можно самому распределить крутящий момент, и скорректировать соотношение угловых скоростей, в зависимости от дорожных обстоятельствах.
Установка блокирующего механизма дает массу преимуществ, но необходимо разобраться, что он из себя представляет, и принцип его работы.
Назначение и устройство дифференциала
Ниже разберем назначение и устройство агрегата. При движении прямо, колеса движутся ровно, прилагая одинаковые усилия, и не отставая друг от друга. На деле это выглядит как колеса вращаются с одинаковыми угловыми скоростями.
Но, когда машина собирается повернуть, оказывается, что радиус пути внешнего колеса и внутреннего отличается значительно и внешнему колесу нужно пройти больше расстояние. А значит, крутящий момент должен распределяться не в одинаковых пропорциях на каждую ось колеса. Благодаря усилиям планетарного механизма — внутренняя шестерня одной полуоси замедляет ход, из-за чего сателлиты начинают прокручиваться вокруг себя, увеличивая тем самым скорость вращения шестерни другой полуоси. Т.е. автомобиль может спокойно и без усилий совершить маневр.
Дифференциал — это и есть элемент трансмиссии. Чтобы полностью понять, принцип его работы, разберемся, как он устроен. Изучают в учебниках, обычно, по схемам конического дифференциала. Хотя, есть более сложные разновидности, но примерный набор составляющих все же един.

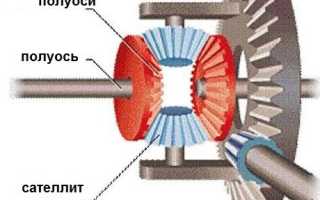

Итак, основа — планетарный редуктор. Главные его рабочие элементы — центральные полуосевые шестерни (солнечные) и промежуточные, называемые сателлитами. Все это скрыто в чашке или корпусе агрегата.
От двигателя крутящий момент поступает через коробку передач и главную передачу на полуоси, а точнее на жестко зафиксированные на них солнечные шестерни, через промежуточные (сателлиты). Т.е. чтобы машина начала движение, шестерни полуосей должны довести крутящий момент до ведущих колес.

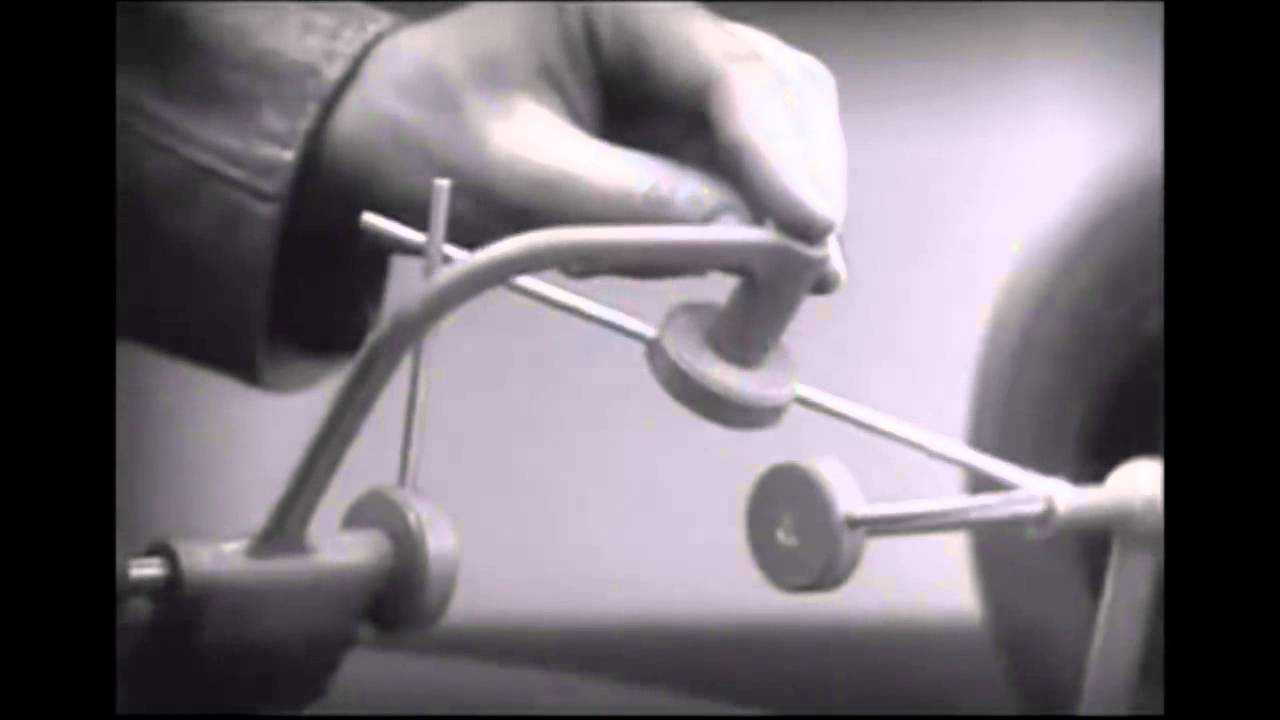

Видео-урок принципа работы дифференциала
Куда именно установить блокирующийся дифференциал, зависит от привода автомобиля: • в раздатку, в передний и задний мост для полноприводных; • в коробку переключения передач для переднеприводных; • в задний мост для заднеприводных.
Читайте также:
Как выполнить блокировку дифференциала своими руками?
Блокировкой дифференциала оснащается большинство новых авто. Некоторые из старых моделей тоже имеют данный механизм, но, в основном, это внедорожники и грузовые автомобили. Зато на сегодняшний день каждый уважающий себя производитель для большей проходимости автомобиля по пересеченной местности и в плохих погодных условиях, дополняет систему привода данным механизмом.
Как правило, она устанавливается на заднюю ось, но все чаще можно встретить авто с блокировкой передних и задних колес. Модной тенденцией стала электронная блокировка дифференциала. Пользу системы переоценить невозможно, не зря многие автолюбителя устанавливают ее на автомобили, изначально не оборудованные механизмом. Чтобы загореться этой идеей, достаточно на своем опыте ощутить разницу езды с ограничением крутящего момента и без него. Или хотя бы увидеть, как будут эти автомобили вести себя в сложных дорожных условиях. Но для начала следует более подробно узнать о том, что такое блокировка дифференциала, и какую роль она играет в осуществлении привода от коробки передач к колесной оси.
ЧТО ТАКОЕ ДИФФЕРЕНЦИАЛ
Не многие из водителей знают, что правое и левое колесо проходят разное расстояние при езде. Обусловлено это явление тем, что при поворотах колеса прокручиваются под разным углом по отношению к полуоси. Внешнее на повороте проходит большее расстояние, чем внутреннее. Дифференциал распределяет крутящий момент между обоими колесами в зависимости от движения каждого из них. Если одно из колес по каким-то причинам перестает совершать обороты, его нагрузка идет на соседнее.
Неведущие оси не имеют между собой никакой связи, потому колеса вращаются независимо друг от друга. Соединены между собой полуоси ведущих колес. Привод устроен таким образом, что одна полуось и трансмиссия могут прокрутить оба колеса. На ровной дороге с хорошим покрытием – это практически не ощущается. А вот на пересеченной местности, скользкой или мокрой дороге отсутствие системы равномерного распределения крутящего момента дает знать о себе сразу. Дифференциал без блокировки вращает только ту полуось, на которой находится меньшее сопротивление.
Виды блокировок дифференциала
Есть несколько видов блокировки:
- Полная. Напрямую подсоединить корпус к полуоси, которая получает основную нагрузку и жестко его закрепить. Т.е. передать крутящий момент, как он есть, на колеса.
- Частичная. Ограничить в планетарном механизме вращение сателлитов. При этом заблокировать дифференциал получиться частично, а значит и крутящий момент перераспределить также частично, но большую его часть перенаправить на колесо со сцеплением.
По способу включения бывают:
- ручной блокировки;
- автоматической (самоблокирующей).
Привод ручной блокировки может быть:
- механический;
- электрический;
- гидравлический;
- пневматический.
Как правило ручная блокировка происходит за счет кулачкового механизма. Он приводит в действие принудительную блокировку дифференциала, с помощью переключателя на приборной панели или рычажного механизма. Т.е. водитель вручную должен активировать блок. Никаких датчиков и напоминаний. Механизм универсален для применения. Водитель, включая специальную муфту, соединяет полуось с корпусом дифференциала, и момент передается на прямую без участия сателлитов.
-
Читайте также:
Если Вы купили автомобиль со значком «полный привод», это еще вовсе не значит, что на нем установлена блокировка дифференциала. К сожалению, не все любители 4Х4 об этом знают. Поэтому внедорожник, повисший в диагональном вывешивание в колее грунтовой дороги, совсем не редкость. В этой ситуации колеса, находящие в воздухе, энергично крутятся, а те, что плотно прижаты к земле, стоят без участия. Почему же так происходит?
Что такое дифференциал
Дифференциал (дифф) по праву можно считать одним из главных элементов конструкции трансмиссии автомобиля. С его помощью происходит передача, изменение, а также распределение выдаваемого двигателем крутящего момента между парой потребителей: колесами, расположенными на одной оси машины или же между ее мостами. Причем сила потока распределяемой энергии при необходимости может быть различной, а значит, и скорость вращения колес — разной.
В трансмиссии автомобиля дифф может быть установлен: в картере заднего моста, КПП и в раздаточной коробке, в зависимости от устройства привода(ов).
Те диффы, которые установлены в мосту или КПП, называются межколесными, а который находится между осями машины, соответственно – межосевым.
Самоблокирующийся дифференциал
Как понятно из названия, решает когда «прийти на помощь», сам. Он имеет разновидности конструкции, разберем его отдельно.
Дифференциал повышенного трения или еще можно услышать — LSD, но все это названия одного механизма. В зависимости от ситуации и необходимости, может работать, как обычный дифференциал, а может жестко себя блокировать, если появиться разность в:
- угловых скоростей;
- разность в крутящем моменте.
Вот по этому принципу и различают особенности его конструкции.
1. Дисковый механизм
Разновидностей имеет массу, но принцип работы один — обеспечить блокировку во время плохого сцепления, на льду или яме, одного из колес, по средствам фрикционных дисков. Таких дисков целый пакет, одни крепятся к полуоси, а другие к корпусу дифференциала. Во время обычной поездки диски разжаты и на движение колес не влияют.
-
Читайте также:

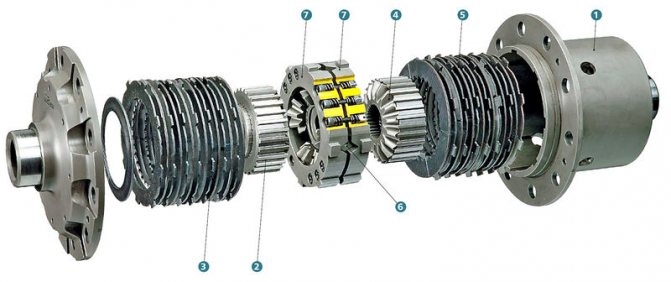

1 — корпус; 2,4 — шестерни полуосей; 3,5 — наборы фрикционных дисков; 6 — ось блока сателлитов; 7 — раздвижные полукольца.
При потере сцепления — фрикционные диски полуосей, и дифференциала сжимаются и крутящий момент передается от дифференциала на полуось напрямую, без участия сателлитов. Т.е. крутящий момент в основном перейдет на ту полуось, которая вращается медленнее. А все, благодаря силе трения, происходящей между фрикционными дисками.
Если в машине предусмотрен гидравлический привод, то степень сжатия будет переменной, а если установлен пружинный механизм — регулярная. Применяется как в качестве межколесного дифференциала, в основном в спортивных авто, либо между осями у полноприводных внедорожников.
Видео-урок по принципу работы блокировки дифференциала
2. Вязкостная муфта (вискомуфта)
Используется крайне редко, из-за своих ощутимых недостатков:
- несовместимость с некоторыми ABS;
- частые случаи перегрева.
Т.к. вискомуфта имеет внушительные размеры, то и применяется лишь между осями. Правда, случаются прецеденты, установки ее место дифференциала при полном автоматическом приводе. Название она свое получила из-за особенности работы.
Набор перфорированных дисков, помещен в супер вязкую жидкость (силикон), и запечатан в герметичный контейнер. Так же как и в случае с дисковым дифференциалом, пакет дисков поделен на две части, одни на ведущем вале, другие на ведомом. Если ведущий вал набирает обороты, прикрепленные к нему диски, также ускоряются. При этом они взбивают силикон, который затвердевает и блокируется с дисками ведомого, происходит блокировка дифференциал. Когда скорость вращения стабилизируется — жидкость вернется к исходному состоянию.
Виды блокирующих устройств
Устройство блокировки узла зависит от его типа и применяемого механизма. Различный функционал накладывает ограничения и определяет возможность использования в межколесных или межосевых дифференциалах.
Кулачковое блокирующее устройство
Кулачковая муфта блокировки дифференциала

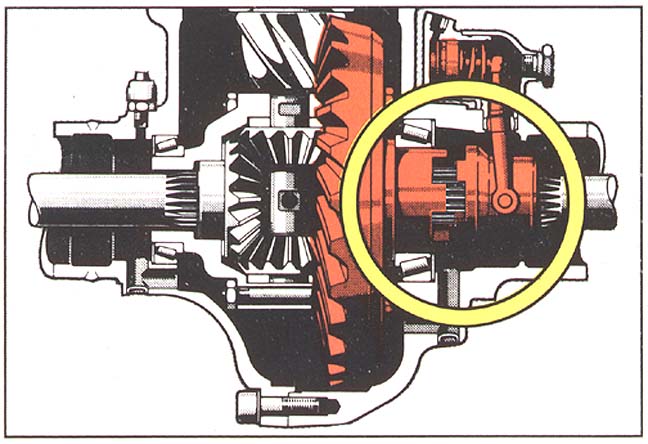

Принудительная блокировка ручным способом осуществляется кулачковой муфтой (на рис. выделена желтой окружностью). Муфта выполняет полную блокировку механизма, жестко соединяя его корпус с нагруженной полуосью.
Кулачковый дифференциал приводят в действие следующие виды приводов:
- механический;
- гидравлический;
- пневматический;
- электрический.
Они включаются с помощью рычажного механизма или специальной кнопки на приборной панели (для электропривода).
Благодаря универсальности кулачковый дифференциал применяют на межосевых межколесных механизмов.
Самоблокирующийся дифференциал и его разновидности
Устройство самоблокирующегося (автоматического) дифференциала использует принцип повышения сил трения при изменении условий нагрузки на полуоси ведущих колес. Поэтому его другое название – “дифференциал повышенного трения” или LSD (Limited Slip Differential).
Червячный дифференциал повышенного трения Torsen
Самоблокирующийся дифференциал имеет четыре основные разновидности, зависящие от способа увеличения трения:
- дисковый;
- червячный;
- вискомуфта;
- электронная блокировка.
Дисковый механизм
Дифференциал повышенного трения, в котором применяется дисковая муфта, использует принцип автоматической блокировки при изменении угловых скоростей полуосей: чем больше их разность, тем выше степень перераспределения крутящего момента.
Дисковый дифференциал

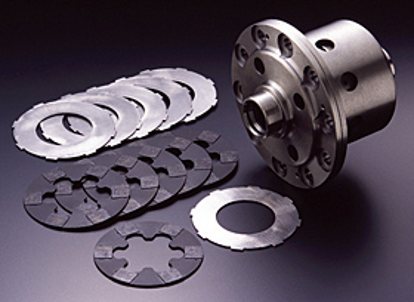

В LSD этого вида трение создается между пакетами фрикционных дисков. Один фрикционный пакет имеет жесткое соединение с чашкой дифференциала, другие – с полуосями.
При равных скоростях вращения ведущих колес фрикционные пакеты вращаются с одинаковой скоростью. Когда угловая скорость меняется, диски ускоряющейся полуоси передают часть крутящего момента на другую полуось (частичная блокировка) за счет увеличивающейся силы трения с фрикционным пакетом корпуса (чашки).
Степень сжатия в дисковом дифференциале бывает постоянная (осуществляемая пружинами) или переменная (регулируемая гидроприводом).
Червячный механизм
Сателлиты и полуоси, имеющие в качестве привода червячную передачу, нашли широкое применение для создания LSD, который блокируется за счет разности крутящих моментов.
Такая система LSD с червячным приводом называется Torque Sensing (чувствительность к крутящему моменту) или сокращенно – Torsen. Принцип работы червячного механизма предельно прост: повышение крутящего момента на одной полуоси приводит к частичной блокировке и его передаче на другую полуось. При этом никаких дополнительных систем или узлов не требуется: червячный узел является изначально самоблокирующимся за счет свойств привода, в котором червячную шестерню не могут приводить в движение другие шестерни.
Червячный привод используют в межколесных и межосевых дифференциалах различных типов машин.
Вискомуфта
Вискомуфта состоит из набора близко размещенных между собой перфорированных дисков, помещенных в герметичный корпус с силиконовой жидкостью, которые соединены с чашкой и приводным валом.
Вискомуфта
При равенстве угловых скоростей узел работает в обычном режиме. Его блокировка происходит, когда скорость вращения вала увеличивается: диски, расположенные на нем, увеличивают скорость вращения и, перемешивая силикон, приводят к его затвердеванию. Диски чашки принимают и передают крутящий момент на другой вал, усиливая его тяговую мощность.
LSD, функции блокировки в котором выполняет вискомуфта, имеет большие габаритные размеры и применяется в межосевых дифференциалах. Также вискомуфта может работать в полноприводном автомобиле в качестве дифференциала, полностью выполняя его функционал.
Но у нее есть серьезный недостаток: возможный перегрев и периодическая несовместимость с системой ABS. Это привело к тому, что в современных автомобилях вискомуфта используется крайне редко.
Электронная блокировка
Дифференциал повышенного трения, в котором используется система электронной блокировки, реагирует на изменение угловых скоростей ведущих колес.
Управление дифференциалом производится с помощью программного обеспечения. В случае увеличения скорости вращения одного колеса в тормозной системе создается давление, и его скорость снижается. При этом тяговая мощность становится выше, а крутящий момент передается на другое колесо.
Таким образом,дифференциал не оснащается дополнительными элементами и не блокируется, то есть не является LSD по сути. Перераспределение крутящего момента и выравнивание угловых скоростей производится под действием тормозной системы, которая программно управляется антипробуксовочной системой.
Плюсы и минусы самоблокирующегося дифференциала
Как и, любое устройство, самоблок имеет свои преимущества и недостатки.
Плюсы:
- повышение проходимость и управляемости автомобиля;
- автоматизация всего процесса;
- улучшение динамики при разгоне;
- устранение, хоть и частичное, пробуксовки одного из колес.
Минусы:
- главный недостаток в том, что часто механизм включает блокировку тогда когда это не нужно, что может ухудшить управляемость авто.
Подводя итог, нужно подчеркнуть важность блокировки дифференциала. В сложных дорожных ситуациях она просто необходима для обеспечения высокого уровня безопасности и управляемости. И жизненно важна, для прохождения сложных трасс, горных местностей, размытого бездорожья. А способность самоблокирующегося дифференциала к полной автоматизации всех процессов еще и поднимает уровень комфорта автовладельца.
Блокировки с фрикционными муфтами
Основная отличительная особенность в том, что предполагается возможность включения блокировки автоматически или вручную. Конструкция и работа блокировки межосевого дифференциала похожа на систему с вискомуфтой. Но здесь работают фрикционные диски.
Когда машина двигается плавно, угловые скорости на осях распределены равномерно. Если на одной из полуосей имеется ускорение, то диски начнут сближаться, между ними будет расти сила трения – полуось притормаживается.
Данные системы практически не используются на серийных моделях авто. Причина в сложности конструкции и невысоком ресурсе. Диски очень быстро изнашиваются, а сама конструкция требует особого ухода и тщательного обслуживания.
Принцип блокировки и ее виды
Поняв принцип работы дифференциала, можно заключить, что если заблокировать его, то увеличится крутящий момент на том колесе или оси, которое имеет лучшее сцепление. Это можно сделать, если соединить его корпус с одной из двух полуосей или же остановить вращение сателлитов.
Блокировка может быть полной – когда части дифференциала соединяются жестко. Осуществляется, как правило, при помощи кулачковой муфты и управляется водителем через специальный привод из кабины автомобиля. Или же она может быть частичной, в этом случае на колеса передается только ограниченное усилие – так работает самоблокирующийся дифференциал, которому участие человека не требуется.
Проблема дифференциала
Несмотря на то что дифференциал, безусловно, играет большую роль в конструкции автомобиля, его работа иногда создает проблемы для водителя. А именно: когда одно из колес оказывается на скользком участке дороги (грязи, льду или снегу), то другое, находящееся на более твердом грунте, начинает испытывать повышенную нагрузку, дифф старается это исправить, перенаправляет энергию двигателя на скользящее колесо. Таким образом, выходит, что оно получает максимальное вращение, в то время как другое, имеющее плотное сцепление с грунтом, попросту остается неподвижным.
Вот именно для решения подобных проблем была придумана блокировка (отключение) дифференциала.
