Катушка втягивающего реле стартера

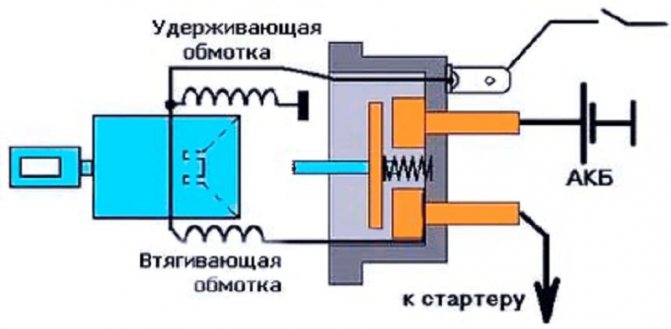

Принцип действия втягивающего реле

Реле состоит из двух обмоток. Тяговая обмотка или, как еще она называется, втягивающая катушка представляет собой электромагнит с расположенным в ней якорем. Поверх этой обмотки расположена удерживающая катушка.

Втягивающая катушка намотана толстым проводом и состоит из числа витков, равных по количеству числу витков удерживающей обмотки, она потребляет ток величиной до 30А. Удерживающая катушка наматывается тонким проводом и рассчитана на ток 12А.

Благодаря наличию двух обмоток достигается экономия потребления электрической энергии, как правило они работают по очереди, после замыкания контактов и втягивания сердечника работает только удерживающая обмотка.

При повороте ключа в замке зажигания, реле замыкает контакты, приводя в движение электродвигатель стартера. Рабочая шестерня бендикса входит в зацепление с маховиком с помощью якоря, притягиваемого к сердечнику.

Сердечник замыкает «пятаки» контакты, во время чего происходит включение удерживающей обмотки, посредством чего вращается вал и маховик.

Двигатель запускается, контакты возвращаются в исходное состояние и размыкаются, ток на стартер больше не идет, пружина возвратного механизма возвращает якорь и шестерню обгонной муфты в стартовое состояние.

Ремонт стартера (ремонт неразборного втягивающего реле стартера)

https://youtube.com/watch?v=Mc7g0YhT2Yc

Принцип работы и устройство втягивающего реле стартера

Данный механизм состоит из следующих элементов:

• электромагнит с удерживающей и втягивающей обмоткой;
• корпус;
• контакты;
• якорь;
• возвратная пружина (она находится в сердечнике устройства).

При подаче напряжения на обмотки втягивающего механизма (оно возникает при повороте ключа зажигания) создается магнитное поле, которое передвигает якорь стартера. Этот якорь в свою очередь давит на возвратную пружину и сжимает ее. Конец вилки, размещенный на противоположном от корпуса устройства конце, начинает перемещаться к маховику, что приводит к зацеплению шестерни с его венцом.

При этом происходит замыкание так называемых «пятаков» – пары контактов, встроенных в конструкцию рассматриваемого нами реле. В результате всех указанных движений удерживающая обмотка включается и передает на обмотку двигателя требуемый ток, который приводит во вращение зацепленный с шестерней маховик и вал.

Когда ключ зажигания возвращается в первоначальное положение (пуск двигателя произведен), «пятаки» размыкаются, механизм перестает получать электрическую энергию. Как результат – якорь, управляемый возвратной пружиной, становится в свое начальное положение, а маховик выходит из зацепления с бендиксом. Как видим, устройство тягового реле стартера простое, по этой причине принцип его работы может уяснить любой водитель.

Подключение тягового реле стартера

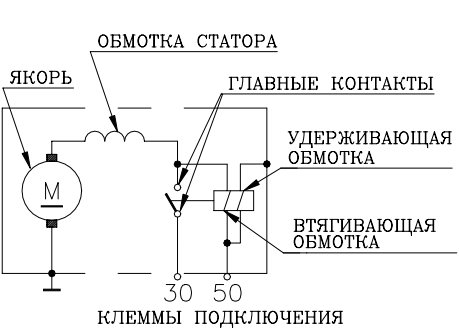

Рис. №2. Схема присоединения обмоток тягового реле стартера

Один вывод втягивающей обмотки подключается к клемме управления, обычно она выполнена изолированной. Второй вывод присоединяется к силовому выходу реле и соединяется с электродвигателем. Удерживающая обмотка присоединяется к клемме управления, что и первый вывод втягивающей обмотки, второй присоединяется на корпус электромагнита (на массу).

Схема работы втягивающего реле стартера ВАЗ

Удерживающая обмотка реле всегда подключена непосредственно к АКБ, а втягивающая обмотка соединена с «минусом» через стартер. Когда сердечник тягового реле прижимает к болтам рабочую пластину, и на стартер поступает «плюс» от АКБ, то аналогичный «плюс» поступает и на выход «минуса» втягивающей обмотки, в результате чего она отключается, а ток продолжает идти лишь по удерживающей обмотке, которая слабее, чем втягивающая, но имеет достаточную силу, чтобы постоянно удерживать внутри корпуса сердечник, что обеспечивает беспрерывное функционирование двигателя. Применение двух обмоток дает возможность существенно экономить энергию АКБ при запуске силового агрегата.

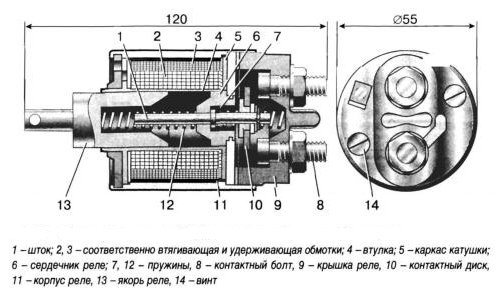

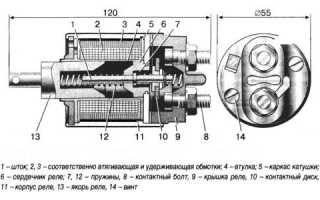

Устройство втягивающего реле

• Медная контактная пластина крепится на ввернутую в сердечник реле шпильку, через пластину протекает ток большой величины.
• Изоляция пластины от шпильки осуществляется специальными шайбами из текстолита, она выдвигается в крайнее правое положение с помощью электромагнита.
• Мощные пружины, расположенные между пластиной и шайбами из текстолита, создают ровное и плотное прилегание пластины к контактам.
• Тяговое реле закрыто крышкой, закрепленной винтами. В специальных отверстиях находятся два медных неподвижных контакта, через них электрический ток идет на электродвигатель. Контакты представляют собой одно целое с контактным болтом, они зафиксированы медными гайками. От одного контакта провод присоединяется к аккумулятору, второй – к электродвигателю.

Главная неисправность кроется в ослаблении контактного соединения в результате прохождения тока большой величины, при его прохождении на ослабленных контактах наблюдается нагрев и как следствие, появляется окисление контактов. Для увеличения сопротивлению появления окисления, контактное соединение герметизируется специальными прокладками и фигурными уплотнителями.

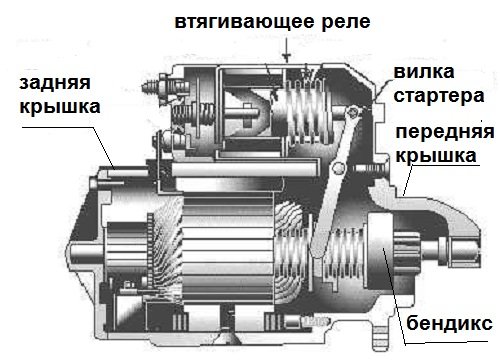

Принцип работы стартера и втягивающего реле

От описания устройства перейдём к принципам его работы. В тот момент, когда вы поворачиваете ключ в замке зажигания, происходит следующее:

• Замыкаются клеммы контактной группы. Ток подаётся на болты контактных пластин, а через них на обмотки.
• Образовавшееся на обмотках электромагнитное поле двигает сердечник в направлении задней крышки.
• Сердечник тянет за собой конец вилки, закреплённой в маске стартера. Вилка перемещает бендикс (обгонную муфту), расположенный на валу основного электродвигателя стартера.
• Бендикс входит в зацепление с зубчатым венцом коленчатого вала.
• Замыкающий шток под давлением на него сердечника смещается назад и перемыкает контактные пластины.
• Ток поступает на обмотки основного электромотора. Якорь вращается и приводит в движение коленчатый вал ДВС.
• После прекращения подачи напряжения детали узла под воздействием возвратных пружин возвращаются в исходное положение.

При выходе узла из строя стартер перестаёт нормально функционировать и возникают проблемы с запуском двигателя автомобиля. Среди возможных неисправностей:

• Механические повреждения.
• Обрыв в обмотке.
• Обгорание или разрушение замыкающих пластин.

Мало изучить устройство и понять, как работает механизм. Желательно научиться выявлять и устранять поломки.

Втягивающее реле стартёра. Устройство и принцип работы. Видео:

Существующие неисправности втягивающего реле

Ремонт реле выполняется только в том случае если оно разборное. Например, можно заменить выгоревшие «пятаки» на новые контакты. К симптомам неисправности втягивающего реле относятся: 1. Молчание или щелканье стартера при попытке запуска. Эти же признаки соответствуют износу щеток, или замыканию на корпус якоря или стартера. 2. Медленное вращение стартера «берет на себя» соответствует износу втулок или втягивающему реле. 3. Стартер крутит после запуска двигателя, эта неисправность бывает достаточно нечасто и связана со втягивающим реле. Замена втягивающего реле стартера производится за 15 – 20 минут. Для замены подходит только соответствующее определенному типу стартера, марка тягового реле.

Ремонт втягивающего реле стартера

Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.

Замена втягивающего реле стартера

В зависимости от завода-изготовителя стартеры оснащаются разборным или неразборным втягивающим реле. Чтобы устранить неполадку неразборного элемента, нужно всего лишь купить новую деталь. Останется открутить два крепежных болта, снять неисправное реле и установить на его место новое (смотрите на видео выше).

В случае разборного втягивающего реле можно попытаться его отремонтировать. Ремонт заключается в следующем:

• Откручиваются винты крепления крышки корпуса.
• Иногда необходимо дополнительно отпаять концы обмотки.
• Сняв крышку, открывается доступ к поиску возможной проблемы – это силовые контакты, которые могут быть изношенными или подгоревшими: в первом случае поможет замена контактов,
• во втором случае проблему решить удастся с помощью шлифовальной шкурки.

И на последок рекомендуем посмотреть видео, на котором показано, как можно завести мотор с нерабочим втягивающим реле стартера.

запуск двигателя при неисправном втягивающем рэле

Нестандартная диагностика тягового реле с помощью токоизмерительных клещей

Для определения неисправности стартера и его втягивающего реле достаточно обычных токоизмерительных клещей. Понять причину неисправности можно, подключившись к проводу, к клемме или проводу «50», что находится рядом с замком зажигания. См. рис№2.

1. При любой неисправности стартера, исключая обрыв обмоток втягивающего реле и при отсутствии массы на стартере по проводу «50», будет проходить электрический ток. При этом подается напряжение «старт» с замка зажигания. Если тока на этом проводе в момент «старта» нет, значит в проводке – обрыв или произошло срабатывание системы блокировки запуска. 2. Если величина тока равна 5 или 10А, мы видим ток удерживающей обмотки тягового реле, что означает износ коллекторных щеток, по цепи которых идет включение пусковой обмотки. Для этой неисправности характерно отсутствие звука срабатывания втягивающего реле и вращения стартера, но ток в цепи будет.

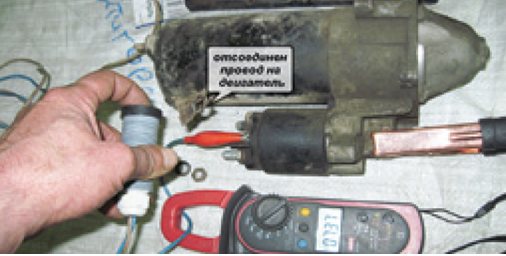

Рис. №3. Показан ток удерживающей обмотки реле, имитируется износ щеток, провод после втягивающего реле присоединяющийся к двигателю стартера отсоединен

3. Если ток на проводе «50» равен величине 20-30 А, это означает наличие общего тока обмоток «пусковой» и «удерживающей» во втягивающем реле. Наличествует звук срабатывания реле, но стартер не вращается. Это свидетельствует об отсутствии напряжения на проводе «30» и говорит о том, что нет подачи напряжения на электродвигатель стартера – отсутствие замыкания цепи силовых контактов втягивающего реле.

Рис. №4. Показан ток пусковой и удерживающей обмоток втягивающего реле, имитируя подгоревшие контакты реле силовое питание на провод «30» не подается

4. Исправный стартер на проводе «50» имеет ток 5 – 10А, есть звук срабатывания втягивающего реле и звук вращения стартера. Общий ток в 20 или 30А проходит всего 2 или 3 сек, клещи не успевают его зафиксировать.

Некоторые марки автомобилей отличаются тем, что включение стартера происходит через дополнительное реле, оно уменьшает величину тока в замке зажигания. Это означает, что рабочий ток на проводе «50» будет равен 0,1 – 03А. Поэтому, если надо найти причину отказа стартера, замеры надо производить на выводах дополнительного реле.

Как проверить втягивающее реле стартера?

При проверке реле, в первую очередь нужно посмотреть: не нарушена ли проводка, соединяющая его со стартером. Делается это просто: смотрим визуально и ищем места разрывов. Затем, пробуем завести двигатель, если произошёл звук срабатывания – с проводами всё в порядке.

Бывают случаи, что при повороте ключа раздаётся щелчок, но отсутствует вращение стартера – значит подгорели контактные пластины. Проверить это можно подав напряжение на двигатель автомобиля, минуя реле. В этом случае клеммы реле отсоединяются от замка. Затем отвёрткой надо замкнуть клеммы, расположенные на батарее и на стартере. Если началось вращение, то неполадки во втягивающем устройстве.

Есть еще способ провести проверку стартера. Делается это следующим образом:

1. Контакты реле соединяются короткими проводами с «плюсом» и «минусом» аккумулятора.
2. Конец провода «минус» к аккумулятору не присоединяется. Он кладётся на контакт. Если в этот момент раздался щелчок, значит деталь работает исправно, если нет, значит деталь неисправна.
