Какую роль играет смазка в работе двигателя

Двигатель автомобиля представляет собой сложный агрегат, состоящий из множества деталей и узлов, часть их которых – трущиеся. Несмотря на то, что поверхности всех скользящих деталей при изготовлении тщательно обрабатываются, на них, тем не менее, остаются невидимые глазу шероховатости, из-за которых возрастает сила трения. Трение, в свою очередь, приводит к сильному нагреву и увеличенному износу деталей. Для предотвращения данного явления предназначена система смазки двигателя. Масло создает тонкую пленку на поверхностях деталей, в результате чего они легко скользят.

Помимо сказанного назначение системы смазки заключается в:

• охлаждении трущихся элементов;
• удалении нагара и продуктов износа;
• предотвращении появления коррозии.

УСТРОЙСТВО СИСТЕМЫ СМАЗКИ

Независимо от типа двигателя, система смазки включает в себя следующие основные части:

1. поддон картера;
2. маслозаборник;
3. маслорадиатор;
4. масляный насос;
5. масляный фильтр;
6. датчики давления,
7. уровня и температуры масла;
8. масляный щуп;
9. перепускной клапан;
10. масляную магистраль и масляные каналы.

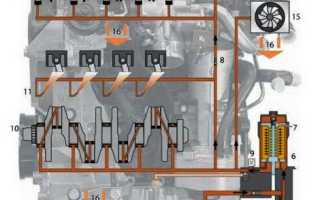

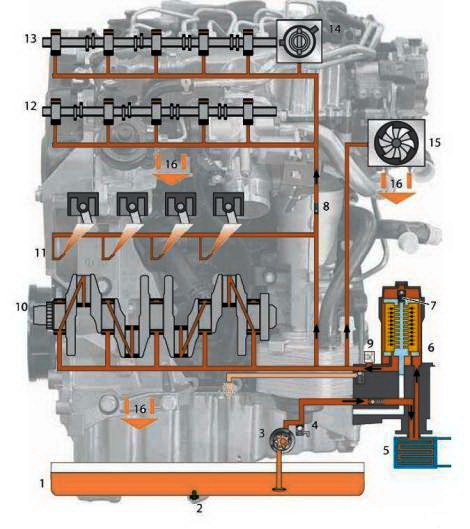

Рис. Схема системы смазки: 1 — масляный поддон; 2 — датчик уровня и температуры масла; 3 — масляный насос; 4 — редукционный клапан; 5 — масляный радиатор; 6 — масляный фильтр; 7 — перепускной клапан; 8 — обратный клапан; 9 — датчик давления масла; 10 — коленчатый вал; 11 — форсунки; 12 — распределительный вал выпускных клапанов; 13 — распределительный вал впускных клапанов; 14 — вакуумный насос; 15 — турбонагнетатель; 16 — стекание масла; 17 — сетчатый фильтр; 18 — дроссель.

Роль резервуара для хранения моторного масла выполняет поддон картера ДВС. В неработающем моторе туда стекает почти все масло, за исключением небольшого количества, которое остается в фильтре и на деталях. Активным элементом системы смазки является насос, обеспечивающий непрерывную циркуляцию рабочей жидкости. В действие он приводится от коленчатого, распределительного или дополнительного приводного вала. Как правило, в ДВС применяются насосы шестеренчатого типа.

Масляный фильтр предназначен для очистки масла от нагара и продуктов износа деталей. Это сменный элемент, который меняется с определенной периодичностью в зависимости от типа мотора, условий эксплуатации и рекомендаций производителя.

В процессе работы двигателя его детали, а вместе с ними и масло, неизбежно разогреваются. Моторное масло при достижении определенной температуры способно потерять свои эксплуатационные качества, поэтому его необходимо охлаждать. С этой целью система смазки двигателя оснащена масляным радиатором, который охлаждается жидкостью из системы охлаждения.

Принцип действия системы смазки

В современных двигателях применяется комбинированная система смазки, в которой часть деталей смазывается под давлением, а другая часть – разбрызгиванием или самотеком.

Смазка двигателя осуществляется циклически. При работе двигателя масляный насос закачивает масло в систему. Под давлением масло подается в масляный фильтр, где очищается от механических примесей. Затем по каналам масло поступает к коренным и шатунным шейкам (подшипникам) коленчатого вала, опорам распределительного вала, верхней опоре шатуна для смазки поршневого пальца.

На рабочую поверхность цилиндра масло подается через отверстия в нижней опоре шатуна или с помощью специальных форсунок.

Остальные части двигателя смазываются разбрызгиванием. Масло, которое вытекает через зазоры в соединениях, разбрызгивается движущимися частями кривошипно-шатунного и газораспределительного механизмов. При этом образуется масляный туман, который оседает на другие детали двигателя и смазывает их.

Под действием сил тяжести масло стекает в поддон и цикл смазки повторяется.

На некоторых спортивных автомобилях применяется система смазки с сухим картером. В данной конструкции масло храниться в специальном масляном баке, куда закачивается из картера двигателя насосом. Картер двигателя всегда остается без масла – «сухой картер». Применение данной конструкции обеспечивает стабильную работу системы смазки во всех режимах, независимо от положения маслозаборника и уровня масла в картере.

Основные неисправности системы смазки

Внешними признаками неисправности системы смазки являются пониженное или повышенное давление масла в системе и ухудшение качества масла вследствие загрязнения.

Понижение давления возможно в результате недостаточного уровня масла, разжижения его, подтекания через неплотности в соединениях, загрязнения сетчатого фильтра маслоприемника, износа деталей масляного насоса, заедания редукционного клапана в открытом положении и вследствие износа подшипников коленчатого и распределительного валов.

Проверять уровень масла следует на прогретом двигателе, но не сразу после его остановки, а через 3-5 минут с тем, чтобы масло успело стечь. Если уровень ниже нормы, необходимо долить масло в поддон картера, предварительно выявив и устранив причину. Внешним осмотром выявляются течи масла из-под крышки привода распределительного вала, крышки клапанного механизма, блока цилиндров, масляного фильтра, а также из пробки заливной горловины, через штуцер датчика давления масла, из-под крышки маслоотделителя системы вентиляции картера и через уплотнитель маслоизмерительного щупа. Уровень масла может падать вследствие износа сальников стержней клапанов, износа и закоксовывания поршневых колец или их поломки, износа поршней и их канавок, износа цилиндров двигателя, износа стержней клапанов и их направляющих втулок, а также закоксовывания прорезей маслосъемных колец или заполнение их масляными отложениями. Эти неисправности приводят к повышенному расходу масла и, соответственно, падению давления в системе.

Повышение давления в системе смазки возможно вследствие применения масла с повышенной вязкостью, заедания редукционного клапана в закрытом положении и засорения маслопроводов.

Так как коленвал совершает вращательное движение, то под действием центробежных сил на стенках его масляных каналов откладываются продукты износа двигателя. Со временем проходное сечение этих каналов уменьшается настолько, что шатунный подшипник начинает испытывать масляное голодание. Усиленному загрязнению каналов способствует применение некачественного или не соответствующего двигателю масла, регулярная эксплуатации мотора в интенсивных режимах и несвоевременная замена масла.

Каналы подвода масла к гидрокомпенсаторам со временем также могут закоксовываться, и тогда гидрокомпенсатор перестает работать. Если его заклинит при открытом клапане, это приведет к выбиванию клапана поршнем. При этом разрушается сам гидрокомпенсатор и возможны повреждения распредвала, поршней, шатунов и появление трещин в головке блока цилиндров. Вероятны масляные проблемы и с гидронатяжителями, обеспечивающими натяжку ремней и цепей привода распредвалов. Их каналы также забиваются, что может стать причиной поломки ГРМ и разрушения головки блока цилиндров. При наличии в ГРМ механизма изменения фаз газораспределения грязь может спровоцировать отказ или нарушение его работы.

Рекомендуем: Датчик температуры охлаждающей жидкости: где находится, типы датчиков

При эксплуатации автомобиля возможны случаи, когда может быть неисправен указатель давления масла. Для проверки правильности действия указателя давления вместо датчика ввертывают штуцер контрольного манометра и, сравнивая показания с проверяемым прибором, судят о его работе.

Система смазки автомобилей: виды

Систему смазки двигателя условно можно классифицировать по способу подачи масла к смазываемым деталям:

• Под давлением;
• Самотёком (разбрызгиванием);
• Комбинированная.

Подача смазки под давлением, осуществляется при помощи масляного насоса. Масло забирается из картера двигателя и по специальным каналам подводится к трущимся поверхностям. После выполнения своей функции, стекает в картер двс. Преимущество такого способа в том, что к определенным поверхностям можно подать ровно столько смазки, сколько им необходимо и четко в промежутке времени, который требуется для нормальной работы детали.

Подача смазки самотеком (разбрызгиванием) происходит под воздействием сил, создаваемых вращающимися деталями мотора. Масло разбивается на мелкие капли, образуя масляный туман. Мельчайшие частички заполняют все свободное внутреннее пространство силовой установки и таким образом, происходит процесс смазывания всех поверхностей.

Эффективность такого метода крайне низкая, основные недостатки: попадание мала на смазываемую поверхность случайным образом, большой перерасход, быстрое окисление.

Комбинированная смазочная система сочетает в себе характеристики обоих предыдущих методов.

Немаловажно в процессе циркуляции масла по двигателю, обеспечить его регулярное охлаждение, которое происходит в картере двс. Это препятствует окислению рабочего продукта и преждевременному старению. По способу охлаждения масла можно выделить:

1. Открытая вентиляция картера;
2. Закрытая вентиляция картера.

При использовании открытой системы газы, образованные в картере, через отверстие выходят в атмосферу. Закрытая система направляет газ обратно в цилиндр двигателя для сжигания.

В некоторых конструкциях используется охлаждение масла с помощью радиатора. Сам процесс охлаждения происходит посредством обтекания радиатора воздухом, либо жидкостью.

Применение мокрого и сухого картера в комбинированной системе смазки

Комбинированная система наиболее популярна при создании автомобилей в современных условиях. Она подразумевает под собой подачу масла под давлением ко всем деталям и механизмам, которые наиболее остро в этом нуждаются, например, подшипники. Давление масла нагнетается при помощи масляного насоса. Все остальные детали смазываются масляной эмульсией.

В комбинированной системе конструктивно может быть применен различный вид картера:

• Мокрый картер.
• Сухой картер

Под мокрым картером подразумевается постоянное заполнение его маслом. Такой принцип используется на большинстве стандартных автомобилей. Его достоинством является простота и надежность. Однако, имеются и свои недостатки. Например, при попадании топлива в смазку возможно образование масляной пены. Вместе с ней в систему будет попадать большое количество воздуха, тем самым, резко снижая давление и сводя работу системы смазки двигателя до нуля.

Дабы избежать таких неприятностей на некоторых автомобилях, применяется сухой картер. Принцип в том, что масло храниться в отдельном бачке и подается в систему из него. Таким образом, исключается возможность забора воздуха при образовании пены или падении уровня масла.

Преимущество этой системы: обеспечении стабильной работы двигателя при прохождении автомобилем препятствий с большим углом наклона, размеры силовой установки значительно уменьшаются в виду маленького размера картера, расход масла и его количество в двигателе уменьшается.

Рекомендации по эксплуатации и обслуживанию системы смазки

Система смазки обеспечивает нормальную работу двигателя только тогда, когда она грамотно эксплуатируется и обслуживается. Ничего сложного здесь нет.

Главное, о чем всегда необходимо заботиться — правильный режим запуска двигателя, особенно в холодное время года. При простое двигателя масло стекает в поддон, и детали оказываются без смазки, поэтому в первые мгновения после пуска они испытывают серьезные нагрузки, а на нормальный режим работы двигатель выходит только после образования масляной пленки на всех трущихся поверхностях.

Ситуация усугубляется зимой, когда масло в картере густеет и после пуска с большим трудом подается к трущимся деталям. Поэтому зимой, особенно при температурах ниже −20°C, необходимо завести и прогреть двигатель, пока температура масла в нем не поднимется до установленной отметки (80–90°C). О методиках зимнего пуска двигателя сказано уже очень много, поэтому здесь мы этого вопроса касаться не будем.

Большое внимание необходимо уделять техническому обслуживанию системы смазки. В частности, каждые 10-20 тысяч км пробега (в среднем — 15 тысяч) необходимо производить замену моторного масла и масляного фильтра. Для новых двигателей эта операция производится чаще. Но нужно отметить, что каждый производитель автомобилей и двигателей дает свои рекомендации по обслуживанию, которым необходимо четко следовать.

Функцией номер один масла в двигателе является именно то, что Вы от него, собственно, и ожидаете: оно позволяет деталям двигателя двигаться. Только представьте себе двигатель без масла – звонкие скрежущие и скрипящие звуки металлических поршней, с трудом продирающихся вверх и вниз внутри сухого цилиндра… Вызывает дрожь по телу, не правда ли?!

Действительно, масло делает очень большую работу в поддержке эффективности работы двигателя. Оно значительно уменьшает трение, что означает, что двигатель должен приложить меньше усилий, чтобы раскручивать шестерни коробки и, в конце концов, колёса нашего авто. Это в свою очередь означает, что наша машина может ездить с меньшим расходом топлива и меньшим пробегом на одном баке. И всё это, не говоря уже о том, как бы двигатель нагревался при сильнейшем трении молниеносно движущегося поршня. Всё это означает меньший износ движущихся деталей двигателя. Регулярная замена масла в системе означает, что Ваш двигатель будет счастлив, что означает, что и Ваш кошелек будет счастлив, и, в конце концов, и Вы сами. Как видим, выигрывают все!

Давайте придумаем сюжет, чтобы нам легче было понять работу смазочной системы двигателя! В роли случайно выбранной молекулы масла из двигателя представим некое живое существо и назовём его Оливером и далее опишем весь его путь вокруг двигателя.

Знакомьтесь, это Оливер!

Масляный картер: Это то место, где Оливер болтается без дела и спит, когда двигатель не делает ничего… гостиная комната, если до конца ассоциировать. В большинстве легковых автомобилей этот “чан” содержит около 4-6 литров масла.

Трубка для подачи масла: Когда двигатель включается, он должен получить нужное количество масла немедленно. Оливер и его нефтяные приятели всасываются через трубку подачи масла и становятся готовы к действию.

Масляный насос: Трубка для подачи масла расположена вертикально, и масло должно подняться вверх. Насос обеспечивает всасывание масла так, что Оливер может двигаться вверх против силы тяжести, а затем немного потесниться со своими друзьями, расположившись значительно ближе друг к другу так, что создаётся давление масла (будем надеяться, что Оливер не забыл использовать дезодорант сегодня).

Рекомендуем: Автомасла и все, что нужно знать о моторных маслах для Лады Весты

Клапан сброса давления: Если Оливер и его друзья слишком приблизились друг к другу, то они начинают планировать бунт, а предохранительный клапан даёт им столь необходимого передышку и ослабевает пыл бунтарей. Этот компонент системы смазки двигателя будто говорит Оливеру и его друзьям: “Успокойтесь, дети“.

Масляный фильтр: В то время как Оливер и его друзья могут проходить в двигатель, фильтр проверяет, чтобы те не взяли с собой ничего из запрещённых предметов: песчинки (Оливер очень любит притягивать их), стружка металла – масляный фильтр останавливает проникновение грязи и мусора в рабочее пространство двигателя, которое масло может подобрать на своём последнем этапе пути через систему.

Перфорированные отверстия: Оливер хихикает каждый раз, когда он слышит это словосочетание. Просто он очень маленький и не совсем понимает сложных слов. Это маленькие отверстия, просверленные в коленчатом вале и некоторых других частях системы смазки, которые позволяют маслу покрыть собой все подшипники и цилиндры, которые должны оставаться смазанными.

Отстойник (маслосборник): После того, как Оливер выполнил свою основную работу – позволять движущимся частям двигателя оставаться подвижными за счёт смазки, его рабочий день закончен, и Оливер скользит коротким путём в маслосборник, также известный как отстойник, чтобы снова ничего не делать, пока начальник снова не вызовет его на работу – трубка для подачи масла снова не всосёт его в рабочее пространство двигателя, где он снова начнёт свою работу.

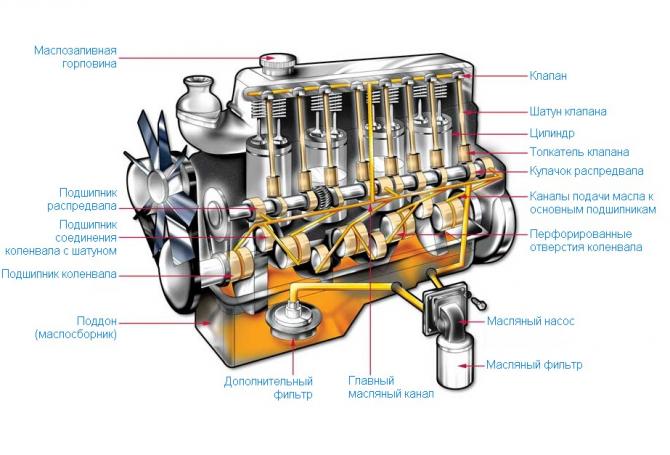

Есть ещё ряд компонентов смазочной системы, и их проще всего увидеть:

Типы смазочных систем двигателя

Есть два основных типа смазочной системы в автомобилях, оба из которых звучат как некие подвиды моржей или что-то вроде того: система с мокрым картером и с сухим картером.

Большинство автомобилей используют мокрый картер. Это означает, что масляный поддон находится в нижней части двигателя, и масло хранится там. Помните гостиную Оливера? Это вроде того, как у него есть ещё и танцпол в клубе. И в этой странной метафоре в роли танцоров выступают поршни с цилиндрами и подшипники.

Главным преимуществом мокрой системы отстойника является его простота. Масло находится в том месте, куда оно стекает самотёком, для этого необходимо не особо много компонентов и инженерных задумок, а также простой ремонт, и всё это относительно дёшево встраивается в машину.

Некоторые автомобили, особенно, спортивные дорогие автомобили используют систему смазку с сухим картером. Это означает, что картер находится не под двигателем – на самом деле, он может быть расположен в любом месте в моторном отсеке. После того, как Оливер делает свою работу в двигателе, он не просто капает в гостиную. Он направляется в самый настоящий VIP номер.

Система сухого картера получает пару бонусов в свои преимущества: во-первых, это означает, что двигатель может быть расположен немного ниже, что дает автомобилю низкий центр тяжести и улучшает стабильность на скорости; во-вторых, он не даёт лишнему количеству масла поступать к коленчатому валу, мешая ему работать, что может сократить мощность автомобиля. А ещё, так как картер может быть расположен в любом месте, означает, что он также может быть любого размера и формы.

Существуют и иные типы систем смазки по другим критериям: так, двухтактные двигатели часто используют совершенно другой тип технологии смазки. Некоторые скутеры, многие газонокосилки и другие машины с двухтактными двигателями имеют получают смазку за счёт смешивания масла с бензином ещё до поступления в рабочее пространство двигателя. В таких двигателях когда бензин испаряется в процессе горения, остаётся масло, которое покрывает движущиеся части двигателя собой.

Смазочные системы с мокрым картером

Наиболее широко распространены системы с мокрым картером, поскольку их конструкция наиболее проста. Типичная схема смазочной системы с мокрым картером представлена на рисунке. Она состоит из масляного поддона 11, масляного насоса 16 с маслоприемником 13 и редукционным клапаном 17, масляных фильтров грубой 5 и тонкой 1 очистки, маслопроводов 7 и 14, масляного радиатора (или теплообменника) 19 с краном включения 18 и клапаном 15 подачи масла к радиатору, указателей давления 6 и уровня 12 масла, а также маслоналивной горловины 2.

При работе двигателя масло из поддона через сетку маслоприемника засасывается насосом 16 и через фильтр 5 грубой очистки нагнетается в маслопровод 7, расположенный в блоке цилиндров. Оттуда оно по каналам в перегородках блока поступает к коренным подшипникам 10 коленчатого вала, смазывает их и далее по каналам в шейках и щеках вала подается к шатунным подшипникам 9. Излишек масла выдавливается через зазоры из этих подшипников и при их вращении разбрызгивается в виде масляного тумана, смазывая стенки цилиндров, поршневые пальцы и другие детали двигателя. Из маслопровода 7 масло также подается к подшипникам 8 распределительного вала, распределительным шестерням 20 и полым осям 3 коромысел клапанов. Часть масла (8…20 %) поступает в фильтр тонкой очистки, очищается там от мельчайших примесей и сливается обратно в поддон. Кроме подачи масла к трущимся деталям насос 16 обеспечивает циркуляцию части масла через масляный радиатор 19 (или теплообменник), в котором оно охлаждается. Поддержание постоянного давления в системе обеспечивает редукционный клапан, перепускающий масло из нагнетающей полости насоса во всасывающую при достижении в системе определенного давления. Если вязкость масла большая или фильтр грубой очистки сильно загрязнен, то под действием высокого давления открывается перепускной клапан 4, позволяющий маслу пройти без очистки мимо фильтра.

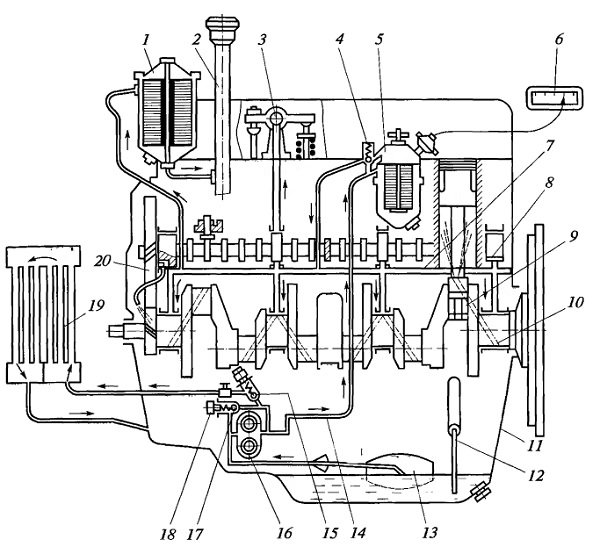

Рис. Типичная схема смазочной системы двигателя с мокрым картером: 1 — фильтр тонкой очистки; 2 — маслоналивная горловина; 3 — полая ось коромысел; 4 — перепускной клапан; 5 — фильтр грубой очистки; 6 — указатель давления масла; 7, 14 — маслопроводы; 8 — подшипник, распределительного вала; 9 — шатунный подшипник; 10 — коренной подшипник; 11 — масляный поддон; 12 — указатель уровня масла; 13 — маслоприемник; 15 — клапан подачи масла к радиатору; 16 — масляный насос; 17 — редукционный клапан; 18 — кран включения радиатора; 19 — масляный радиатор; 20 — распределительные шестерни

Система смазки двигателя внутреннего сгорания (ДВС) в 3D. Как работает?

Смазочные системы с сухим картером

В смазочных системах с сухим картером основной запас масла содержится в автономном масляном баке, откуда подается в главную масляную магистраль двигателя нагнетающей секцией масляного насоса. Такие системы обеспечивают бесперебойный подвод масла к трущимся деталям двигателя на длительных крутых подъемах, спусках и при кренах без какого-либо масляного голодания и утечек масла через сальники коленчатого вала. Кроме того, применение системы с сухим картером позволяет уменьшить высоту двигателя, снизить расход масла и сохранять его физико-химические свойства в течение более длительного периода благодаря возможности удаления из масла картерных газов.

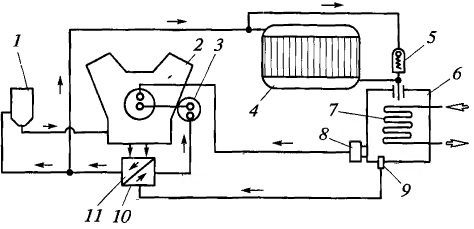

Рис. Типичная схема смазочной системы двигателя с сухим картером: 1 — масляная центрифуга; 2 — двигатель; 3 — полнопоточный фильтр грубой очистки; 4 — масляный радиатор; 5 — перепускной клапан; 6 — масляный бак; 7 — змеевик для подогрева масла; 8 — предпусковой маслозакачивающий насос; 9 — маслопрцемный сетчатый фильтр; 10, 11 — нагнетающая и откачивающая секции основдого масляного насоса

Типичная схема смазочной системы с сухим картером для мощных дизелей представлена на рисунке. Перед пуском двигателя масло из масляного бака 6 с помощью предпускового маслозакачивающего насоса имеющего электропривод, подается, минуя все фильтры, в главную масляную магистраль двигателя, для того чтобы в начальный период пуска снизить трение и износ его деталей.

В зимнее время масло в баке, основной маслоподводящей магистрали и насосе 8 предварительно подогревается предпусковым жидкостным подогревателем. Подогрев масла в баке обычно осуществляется с помощью змеевика 7, в котором циркулирует нагретая жидкость системы охлаждения двигателя. При работе двигателя за счет функционирования нагнетающей секции 10 основного масляного насоса масло из бака подается через маслоприемный сетчатый фильтр 9 в полнопоточный фильтр 3 грубой очистки, а оттуда — в главную масляную магистраль двигателя. Смазав трущиеся детали, масло стекает в передний и задний маслоприемники двигателя, откуда его основная часть (80…92%) удаляется обратно в бак с помощью откачивающей секции 11 основного масляного насоса. Эта секция состоит из двух пар шестерен — по одной на каждый маслоприемник. По пути в бак масло охлаждается в масляном радиаторе 4. Если масло еще холодное, а значит, имеет высокую вязкость, то для предохранения радиатора от разрушения срабатывает перепускной клапан 5. Небольшое количество масла (8…20%) от откачивающей секции насоса подается в фильтр тонкой очистки — масляную центрифугу 1. Очищенное в центрифуге масло стекает в картер двигателя. В некоторых системах с сухим картером центрифуга не используется. В таких случаях неполнопоточный фильтр тонкой очистки располагается в одном корпусе с ленточно-щелевым фильтром грубой очистки! Очищенное в секции тонкой очистки масло стекает в картер двигателя.

И смажем и остудим…

Итак, система смазки двигателя первым делом должна бороться с негативными последствиями трения, а если точнее, то минимизировать само это явление.

Помимо этого, предусмотрительные инженеры возложили на неё ещё и функцию по охлаждению некоторых деталей мотора, а также своеобразного чистильщика от нагара и микроскопических частиц, которые, так или иначе, появляются вследствие износа металлических поверхностей. И это ещё не всё.

Рекомендуем: График овердрайв. Овердрайв на акпп — что это и как пользоваться

Масло, используется почти как гидравлическая жидкость в системе газораспределения, отыгрывает ключевую роль в гидрокомпенсаторах тепловых зазоров клапанов, воздействует на гидронатяжитель привода ГРМ и так далее.

Одним словом, система смазки автомобиля позволяет мотору жить долго и радовать нас достойной мощностью, которая не расходуется на лишние потери трения.

Масляный насос

Во время работы двигателя циркуляция масла в смазочной системе обеспечивается основным масляным насосом, имеющим привод от коленчатого вала через механизм передач. Для достижения достаточно высокого давления в смазочной системе должны использоваться высоконапорные насосы, среди которых можно выделить шестеренные, винтовые и плунжерные. Обычно применяются шестеренные насосы с шестернями внешнего (чаще) или внутреннего зацепления. Они просты в изготовлении, надежны, имеют малые Габариты и массу. Шестерни насоса могут быть прямо- и косозубыми.

Рассмотрим работу односекционного шестеренного масляного насоса со встроенным редукционным клапаном. Масло, поступающее из поддона двигателя или масляного бака во впускную полость 1 насоса, попадает во впадины между зубьями и при вращении шестерен переносится под давлением в нагнетательную полость 2. Давление в этой полости ограничивает редукционный клапан 3, пружина которого рассчитана на определенное усилие.

Рис. Односекционный шестеренный масляный насос со встроенным редукционным клапаном: 1 — впускная полость; 2 — нагнетательная полость; 3 — редукционный клапан

Неисправности системы смазки двигателя

• Потеки на поддоне. Потёки возникают в результате нарушения герметичности картера. Для устранения неисправности необходимо заменить прокладку. При замене поверхность прокладки обрабатывают герметиком;
• Падение давления жидкости. Отклонение показателя от нормы может быть спровоцировано износом шестерен насоса. Для ремонта необходимо установить новые шестерни или заменить узел полностью;
• Отсутствие давления. Возникает в результате выхода из строя насоса или нарушения герметичности его впускного тракта. Для устранения поломки необходимо заменить узел новым или герметизировать впускной тракт;

Масляный фильтр

Для очистки масла (в основном от механических примесей) используются, как правило, два фильтра — грубой и тонкой очистки. Первый всегда полнопоточный. Он задерживает механические примеси, в основном продукты износа деталей двигателя. Фильтр тонкой очистки чаще всего неполнопоточный из-за большого сопротивления, которое он оказывает протеканию масла. Некоторые фильтры тонкой очистки кроме задержания механических примесей могут также за счет специальных пропиток фильтрующего элемента поглощать воду, свободные кислоты и щелочи. Засоренные в процессе эксплуатации двигателя масляные фильтры грубой очистки промывают или прочищают. Засоренные фильтры тонкой очистки заменяют новыми при каждой смене масла.

Фильтры грубой очистки масла аналогичны топливным фильтрам грубой очистки. Они могут быть сетчатыми, пластинчато-, ленточно- и проволочно-щелевыми. На тяжелых дизелях чаще всего используются ленточно-щелевые двухступенчатые фильтры.

В фильтрах тонкой очистки в качестве фильтрующего элемента применяют бумагу, картон, войлок, древесные опилки, пряжу и другие материалы со специальной пропиткой. Наиболее широко распространен картонный фильтр типа «многолучевая звезда». Ранее, когда использовались только минеральные моторные масла, в качестве фильтров тонкой очистки часто применялись реактивные масляные центрифуги, в которых механические примеси, загрязняющие масло, отделяются под действием центробежных сил.

Центробежные фильтры имеют значительные преимущества:

• они обеспечивают высокую степень очистки масла при относительной простоте процесса
• их фильтрующие свойства и пропускная способность почти не зависят от загрязнения ротора
• отсутствует необходимость в замене элементов при обслуживании

В то же время практика использования центрифуг в смазочных системах, в которых применяются синтетические и полусинтетические масла, показала, что вместе с вредными примесями, загрязняющими масло, из него выводятся также некоторые полезные присадки.

Назначение системы смазки двигателя

Смазочный материал выполняет одновременно несколько функций:

1. Снижение трения между движущимися деталями. Это предотвращает перегрев комплектующих и их быстрый износ;
2. Защита от возникновения ржавчины на поверхности металлических частей;
3. Отвод тепла. Детали отдают часть тепла смазочному материалу;
4. Сбор металлической стружки и абразивных частиц. При работе силовой установки в местах повышенного трения образуется металлическая стружка. Она выводится со смазочным материалом к фильтрующему элементу.

Охлаждение масла

Для охлаждения масла используют жидкостно-масляные теплообменники и воздушно-масляные радиаторы. В теплообменниках масло охлаждается жидкостью системы охлаждения двигателя, тогда как в воздушно-масляных радиаторах — воздухом. Конструкции теплообменников могут быть самыми разными. Обычно применяют кожухообразные и пластинчатые теплообменники, устанавливая их в жидкостном тракте системы охлаждения. Масляные радиаторы по конструкции аналогичны радиаторам системы охлаждения. Наиболее широкое распространение получили трубчатые, трубчато-пластинчатые и трубчато-ленточные радиаторы. Для повышения теплоотдачи в трубки масляного радиатора иногда помещают вставки-завихрители.

Теплообменники по сравнению с радиаторами имеют следующие преимущества:

• простота конструкции
• компактность и небольшая масса, поскольку теплопроводность жидкости значительно больше теплопроводности воздуха
• простота компоновки в моторном отделении
• отсутствие необходимости в циркуляции воздуха
• более стабильная температура масла, не зависящая от нагрузки двигателя и температуры окружающего воздуха
• быстрый прогрев масла перед пуском в зимних условиях с помощью жидкостного предпускового подогревателя

Недостатком теплообменников, в которых масло охлаждается жидкостью системы охлаждения двигателя, является то обстоятельство, что его температура не может быть ниже температуры охлаждающей жидкости.
