Xtronic коробка передач что

26.05.2021 4 702 Трансмиссия

Автор:Виктор

Вариаторная трансмиссия, пришедшая на смену классическим АКПП, характеризуется отсутствием передач, что делает управление автомобилем более комфортным. В этой статье разберем типы вариаторов, их недостатки и расскажем, какой ресурс эксплуатации у Xtronic CVT.

[ Скрыть]

КПП CVT

Разберем виды бесступенчатых автоматических трансмиссий и чем они отличаются.

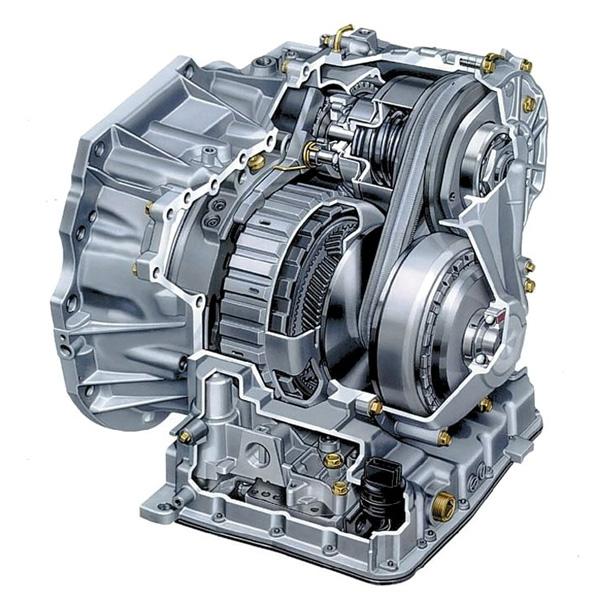

Клиноременный

Этот тип коробок передач считается самым распространенным. Трансмиссия оснащается ведомым либо клиновидным ремешком и валом. Работа клиноременного вариатора зависит исключительно от количества оборотов двигателя машины. Во время эксплуатации коробка передач не откликается на нагрузки. Если транспортное средство движется в гору, возрастает нагрузка задних колес, но передаточное число при этом не меняется.

Ремни клиноременных вариаторов считаются клиновидными, поскольку они имеют трапециевидную форму и устанавливаются в специальный вал боковыми частями. Когда боковины изнашиваются, ремешок еще глубже вклинивается в вал, таким образом обеспечивая надежное сцепление между деталями.

Передаточное число в трансмиссиях клиноременного типа изменяется в соответствии с оборотами ведомого и ведущего валов. Ведущий вал под воздействием коленвала сжимается, выталкивая ремешок подальше от центра, что приводит к разжиманию ведомого вала. Передаточное число поступает на заднее колесо.

Основное отличие между ведомым и ведущим валом заключается в присутствии пружинного элемента на втором. Клиноременные трансмиссии оснащаются специальными устройствами, предназначенными для контроля изменения направления вращения шкивов при активации задней скорости.

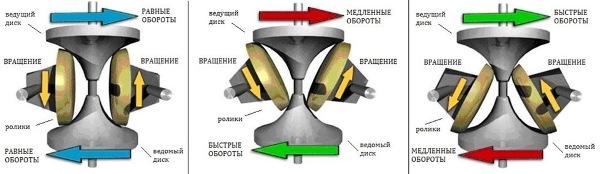

Тороидальный

Основное различие тороидальных вариаторов заключается в использовании специальных колес и роликов в конструкции вместо валов и ремешков. По устройству эта разновидность имеет отличия от клиноременной КПП, однако принцип действия коробки передач будет практически идентичным. Все конструктивные компоненты выполняют аналогичные функции, которые приводят к одному результату — изменению трансмиссии.

Один вал тороидальной коробки передач совмещается с силовым агрегатом, а другой с диском кардана. Между этими шкивами располагаются специальные колеса и ролики, которые осуществляют передачу мощности друг другу. Колесики вращаются вокруг двух шкивов — вертикального и горизонтального. Это приводит к тому, что они соприкасаются с валами в разных областях.

В результате воздействия рядом с центральной частью ведущего шкива происходит контакт в районе обода этого диска с ведомым элементом. Такое соприкосновение приводит к увеличению крутящего момента и понижению скорости. Этот процесс называется специалистам овердрайвом или повышенной передачей.

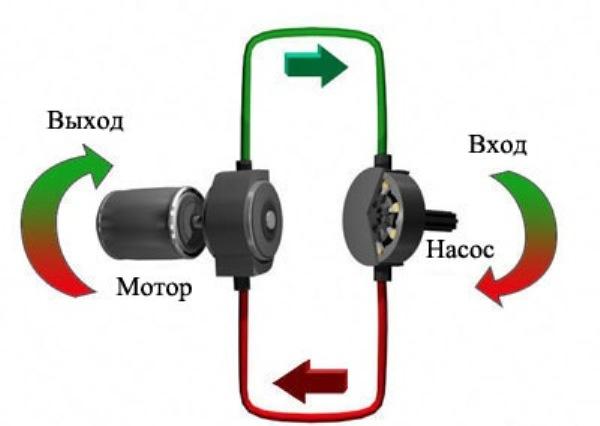

Гидростатический

Описанные вариаторные трансмиссии функционируют посредством радиуса точек, контактирующих между двумя вращающимися валами. Но принцип действия гидростатической коробки передач другой, он заключается в использовании насосных устройств переменного объема. Благодаря этому узлу обеспечивается движение.

Преимущества и недостатки

Основные плюсы вариаторных трансмиссий:

• экономия горючего по сравнению с классическими автоматами;
• отсутствие толчков во время разгона или торможения благодаря плавному изменению передаточного числа;
• хорошая динамика транспортного средства во время движения, а точнее, на длинном участке дороги;
• колеса автомобилей с вариаторными коробками передач сложно сорвать в букс, поэтому такие модели машин более безопасны при движении по гололеду;
• двигатель транспортного средства работает в условиях пониженных нагрузок, что способствует увеличению его ресурса эксплуатации.

Недостатки:

• автомобили с вариаторами проигрывают старт машинам, оснащенным другими разновидностями коробок передач;
• трансмиссии CVT более чувствительны к повышенному крутящему моменту, поэтому при эксплуатации авто в сложных условиях на агрегат действует высокая нагрузка;
• дороговизна обслуживания и ремонта;
• если используется агрессивный стиль езды, то ресурс эксплуатации у ремешка будет боле низким;
• необходимость применения качественных и дорогих масел для обслуживания;
• конструктивные особенности вариаторных коробок передач не позволяют использовать спортивные приемы вождения.

Рено Каптур: вариатор CVT X-Tronic (Jatco JF015E) — технические характеристики и ресурс

Все о вариаторе Jatco JF015E. Неисправности и как с ними бороться.(Технология ремонта)

XTRONIC CVT de NISSAN

Обзор CVT XTRONIC

Разработка , которой оснащается множество моделей собственного производства. Является более усовершенствованным клиноременным вариатором. Конструкция этого вариатора претерпела изменения в устройстве шкивов и передаточного ремня. Шкивы стали заметно тоньше, а передаточный ремень приобрёл алюминиевую основу, что снизило гибкость.

Повышенной надёжности вариатор CVT Xtronic обязан новому, более компактному масляному насосу. Такое решение снижает возникающее давление между ремнем и шкивами. Внедрённая система Adaptive Shift Control позволяет настраивать бесступенчатую трансмиссию множеством вариантов, приспосабливая управление автомобилем в каких угодно дорожных условиях.

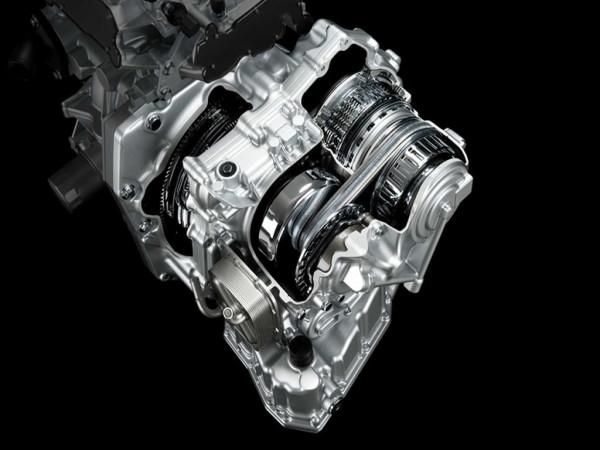

CVT Xtronic от Ниссан в разрезе

Относительно своего предшественника вариатор CVT Xtronic стал на 10% меньше в размерах и на 13% легче. При этом снизились потери на внутреннее трение аж на 30%. Xtronic получил дополнительную планетарную передачу. Такое решение было первым в своём роде и позволило повысить коробке передаточное число до 7.3 к 1 в сравнении с вариаторами традиционной конструкции.

Важной особенностью вариатора CVT Xtronic стала адаптация под двигатели повышенной мощности. Исходя из тенденции развития и нововведений, эта бесступенчатая трансмиссия имеет большие перспективы в будущем.

Плюсы

• ещё большее снижение затрат топлива;
• значительно снижен уровень шума, даже на малых оборотах;
• благодаря новой конструкции долговечность агрегата заметно выросла;
• плавная работа и хорошая динамика.

Минусы

• непригодность в ремонте, в сервисных центрах Ниссан замена производится только блоками;
• пробуксовка на снегу и на скользких поверхностях.

Коробка передач Xtronic CVT

Трансмиссии Xtronic JF016 и JF017 являются новой разработкой компании Ниссан. По сути, такие КПП относятся к категории клиноременных вариаторов, но характеризуются некоторыми изменениями в механизмах. Ведомый и ведущий вал в Xtronic нового поколения с адаптивным алгоритмом действия был изменен для работы в условиях повышенных нагрузок. Трансмиссии стали оснащаться менее гибкими ремешками, обладающими увеличенным ресурсом эксплуатации.

Преобразования коснулись и масляного насосного устройства гидротрансформатора. Обновленная версия трансмиссии Nissan стала на 10% легче по весу и на столько же меньше по размерам.

Ролик канала behindethescebe позволит разобраться с принципом действия вариаторной коробки Xtronic.

В результате преобразования поверхности валов поменялся и диапазон передаточных чисел. Это позволило разработчику сохранить характерную для вариаторных автомобилей плавность передвижения и даже улучшить ее. Такие изменения в конструкции коробки передач привели к экономии горючего и увеличению срока службы агрегата в целом.

Новые Xtronic не боятся перегрузок, они хорошо функционируют в условиях повышенных оборотов. Также производитель доработал прошивку и добавил несколько новых режимов для передвижения по городу, для любителей спортивной езды и т. д. Установка вариаторных коробок Xtronic допускается в транспортные средства, оснащенные более мощными двигателями. Благодаря конструктивным изменениям одной из основных характеристик Xtronic считается надежность. Такие КПП сегодня ставятся не только на Ниссаны, но и на Рено.

Советы по эксплуатации вариатора

Чтобы новый вариатор автомобиля Nissan X-Trail 2021 года или другой модели проработал дольше, необходимо учесть рекомендации по использованию КПП:

1. В холодное время года нельзя нагружать трансмиссию сразу после старта двигателя. При низких отрицательных температурах коробке передач надо не менее 15 минут, чтобы полностью прогреться. Силовой агрегат всегда достигает рабочей температуры раньше КПП, необходимо это учитывать. Пока коробка не прогрелась, надо ездить на пониженных оборотах. Перед началом движения рекомендуется включить все режимы передач рычагом управления и задержаться в каждом положении на 5-10 секунд.
2. Следует периодически проверять уровень и состояние трансмиссионной жидкости. Если количество смазки слишком низкое или ее вовсе нет в системе, надо срочно определить и ликвидировать причину. Эксплуатация автомобиля без масла в коробке передач не допускается, это чревато быстрой поломкой агрегата. Если от смазки доносится запах гари, надо задуматься над заменой жидкости.
3. Резкий старт на машине, оснащенной вариатором, не допускается. Ни зимой, ни летом.
4. Нужно избегать пробуксовки. Если автомобиль попал в сугроб или грязь, не стоит пытаться вытащить транспортное средство путем его раскачки, переключая селектор из режима D в положение R и обратно. Это приводит к быстрому износу шлицевых соединений и поломке шестеренок. В таком случае следует включить нейтральную передачу и попробовать вытянуть автомобиль из препятствия с помощью другой машины.
5. Не допускается буксировка транспортных средств и тяжелых прицепов. Вариаторные трансмиссии не рассчитаны на функционирование в условиях повышенных нагрузок.
6. Нужно всегда следить за рабочим состоянием датчиков и контроллеров, которыми оборудованы CVT. Вариаторные трнансмиссии отличаются присутствием множества электронных устройств в конструкции. Если один из датчиков ломается, это становится причиной некорректного функционирования агрегата в целом. Трансмиссия может перейти на работу в аварийном режиме эксплуатации.
7. Ремонт и диагностику желательно доверять специалистам.

О правилах использования трансмиссии можно подробно узнать из ролика, снятого каналом АКПП технология ремонта.

Срок службы и возможные неисправности

На большинстве автомобилей ресурс эксплуатации Xtronic составляет около 150 тысяч км пробега.

За это время в его работе не должно появиться неисправностей. Производители машин гарантируют бесперебойное функционирование в течение указанного срока службы, который варьируется в зависимости от авто. Это при том что водитель не будет нарушать правила использования. После 150 тысяч км пробега в работе вариаторной трансмиссии могут проявляться неполадки.

Какие неисправности характерны для Xtronic:

1. Когда сбрасывается газ, машина начинает дергаться. В отзывах автовладельцев можно прочитать, что при уменьшении скорости ниже 20 км/ч со временем автомобиль двигается с рывками.
2. При несоблюдении правил эксплуатации коробка начинает работать более шумно. Звуки, которые издает агрегат, похожи на шум троллейбуса. Причин неисправности может быть множество, необходимо делать детальную диагностику.
3. Повреждение приводного ремня. Если не соблюдать правила использования, ремешок изнашивается быстрее и впоследствии обрывается. Разлетевшись внутри механизма, металлические частицы изделия могут повредить другие конструктивные элементы агрегата.
4. Выход из строя подшипников. Они обычно первыми ломаются при несоблюдении условий эксплуатации коробки передач. Их неисправность сопровождается появлением нехарактерного для работы КПП шума.

Канал АКПП Технология ремонта в своем ролике предлагает ознакомиться с процедурой выполнения ремонтной задачи вариаторной коробки передач Ниссан.

Плюсы и минусы

Основные достоинства вариаторных трансмиссий:

1. Улучшенная динамика по сравнению с классической АКПП или CVT. Машина едет еще плавнее.
2. Xtronic работает не так шумно, как обычные автоматы или вариаторы.
3. Традиционные CVT потребляют меньше топлива по сравнению с автоматами. Xtronic, если верить производителям, более экономичные, чем обычные вариаторные трансмиссии.
4. Надежность агрегатов. Благодаря внесению доработок в конструкцию коробки передач Xtronic стали более долговечны.

Минусы:

1. Вариаторы менее динамичны, если сравнивать с механическими или роботизированными трансмиссиями. Из-за этого коробки передач дольше «думают» при разгоне. Этот недостаток можно назвать особенностью работы КПП.
2. Xtronic — трансмиссия, чувствительная к перегреву. Если предпочитается езда на повышенных скоростях, то лучше воздержаться от покупки авто с такой КПП. Чтобы не допустить перегрева трансмиссии, рекомендуется ставить на коробку передач дополнительный радиатор охлаждения.
3. Чувствительность агрегата к несоблюдению правил эксплуатации. При допущении ошибок в использовании нужно быть готовым к ремонту.
4. Дороговизна обслуживания и ремонтных работ.

Поведение на дороге

113-сильный мотор подразумевает электрогидравлический усилитель руля, благодаря которому руль избавился от обилия толчков и вибраций, характерных для многих автомобилей на платформе Global Access (модернизированная B0). Правда, управляемость это никак не улучшило. Усилие на руле по-прежнему линейное и не растет с увеличением скорости. Об обратной связи и речи нет, а стоит перебрать со скоростью в повороте, как автомобиль начинает сносить наружу.

Стихия Логана — прямая трасса, вот где он чувствует себя как рыба в воде. Благодаря квазиступеням вариатора при движении со скоростью 100 км/ч двигатель не надрывается на 3000–3500 оборотах в минуту (как в случае с версией с автоматом), а спокойно держит 2000 оборотов. Отличная энергоемкость подвески никуда не делась. Да и шумоизоляцию существенно доработали. Словом, на Renault Logan Stepway можно смело ездить на любой скорости по разбитой дороге, не боясь пробоев подвески.

А чего КЛИРЕНС маленький? Рено Логан Степвей с вариатором / Renault Logan Stepway CVT

Судя по тому, как Sandero Stepway опередил по продажам обычный хэтчбек, Logan Stepway тоже ждет рыночный успех. Правда, есть нюанс. Дорожный просвет модификации Stepway с любой другой коробкой передач составляет 195 мм. А вот у версии City он заметно меньше: корпус вариатора X-Tronic беспощаден к клиренсу и съедает его на 20 мм. Именно поэтому производитель не решается устанавливать вариатор на обычные, нелифтованные версии Логана и Sandero — кому нужна машина с дорожным просветом всего 150 мм? Но есть и хорошая новость. Рано или поздно такая коробка появится на Ладах. Сначала на X-Ray, а потом, возможно, и на Весте. И это будет бомба.

• Если все же есть опасения, что Renault Logan Stepway не пройдет по бездорожью, можно рассмотреть покупку браслетов на колеса, антибуксов и специальных динамических тросов.

Выводы

Разница между обычными вариаторами и коробками передач Xtronic заключается в конструктивных отличиях. Благодаря модернизации устройства был увеличен срок службы трансмиссий. Отзывы о ненадежности агрегатов часто оставляют автовладельцы, несоблюдающие правила использования коробок передач. Перед покупкой автомобиля с вариатором нужно задуматься над тем, какой предпочитается стиль езды. Если агрессивный или спортивный, то от приобретения машины с CVT лучше отказаться, поскольку такое вождение быстро «убьет» трансмиссию.

Надежность коробки X-Tronic CVT

Теперь поговорим немного о надежности вариатора, т.к. это практически самый распространенный вопрос среди желающих приобрести автомобиль с данной трансмиссией, причем наиболее актуален он для тех, кто хочет купить авто на вторичном рынке. Мы долго изучали форумы владельцев машин с вариатором и практика показала, что при правильной эксплуатации и своевременному обслуживанию трансмиссия без особых проблем ходит 150 000 км. Далее требуется обслуживание и замена некоторых деталей, стоимость которых не так уж и высока, после чего бесступенчатая коробка передач способна пройти еще столько же.

Слухи о ненадежности и плохой работе вариатора в основном появляются после того, как люди покупают уже убитые варианты, после владельцев которые по каким-либо причинам не меняли масло в коробке либо продолжали использовать с уже изношенными деталями.

https://youtube.com/watch?v=ze06Hxem2PU

На сегодняшний день классические коробки переключения передач потихоньку отходят на второй план. Если посмотреть на нынешний рынок новых автомобилей, то можно выделить два основных вектора развития – роботизированные трансмиссии и вариаторы. Роботизированные коробки устанавливаются в основном на немецких авто, относительно недавно их стали устанавливать и на корейские модели. Вариаторы это больше прерогатива японских производителей. Отметим, что к примеру до недавнего времени Audi оснащала некоторые свои автомобили вариатором, но отказалась в пользу роботов сославшись на большую надежность конструкции.
