Cхема подключения (распиновка) коммутатора скутера

В этой статье будут представлены схемы подключения (распиновки) коммутаторов, самых популярных у нас в России моделей скутеров. Также, по возможности коммутаторы будут вскрываться с целью детального изучения ихнего содержимого.
Большая просьба к читателям хорошо разбирающихся в электронике, высказать в комментариях свою оценку по качеству, устройству и возможности тюнинга представленных в этой статье коммутаторов.

Начнем с модели коммутатора устанавливаемого на китайские скутеры оснащаемые двигателем 139QMB. Такой коммутатор имеет тип DC-CDI, встречается на «китайцах» довольно редко.

Такой коммутатор имеет тип AC CDI, устанавливается на подавляющие большинство «китайцев» оснащаемых двигателями 139QMB, 157QMJ.

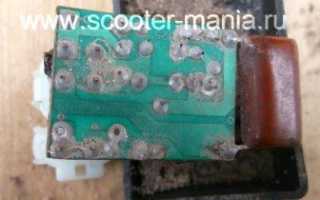

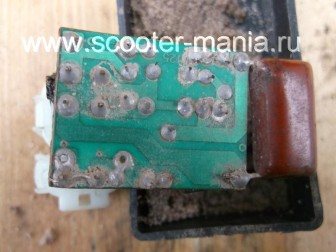

Данный коммутатор после вскрытия.

Такой коммутатор имеет тип AC CDI, устанавливается на китайские мопеды «Альфа» и «Дельта» оснащаемые двигателем 1P39FMB.

«Глушилка» — провод идущий в разъем замка зажигания или в разъем сигнализации, во время выключения зажигания провод закорачивается на массу и скутер глохнет.

Датчик — провод идущий с магнитоиндукционного датчика генератора.

160V — питание коммутатора осуществляется переменным напряжение непосредственно с катушки (наводящей) генератора.

12V — питание коммутатора осуществляется постоянным напряжением непосредственно с аккумуляторной батареи.

КАК ЗАВЕСТИ СКУТЕР ВЕРЕВКОЙ!

✅🚴#Скутер,мото — как завести ДРЕЛЬЮ,затем настроить.

Взаимозаменяемость коммутаторов

Отдельно стоит поговорить о взаимозаменяемости коммутаторов для скутеров, так как этот вопрос волнует очень многих людей, которые пользуются данными транспортными средствами. К счастью, этот вопрос приносит только положительные эмоции, так как в большинстве случаев коммутаторы на различных моделях скутеров являются взаимозаменяемыми. Это значит, что в случае повреждения одного коммутатора вам не придется везде искать точно такой же, потому что вы сможете использовать любой другой, который сможете обнаружить.

Естественно, нельзя сказать, что абсолютно все коммутаторы взаимозаменяемые, есть некоторые моменты, на которые вам стоит обратить внимание. В первую очередь, это наличие или отсутствие датчика Холла в цепи – в некоторых моделях скутеров он заменяет катушку зажигания, и, соответственно, коммутатор, взаимодействующий с датчиком Холла, не подойдет на замену коммутатору, который взаимодействовал с катушкой зажигания. Есть и другие ограничения – например, вам не подойдет коммутатор, который используется для двигателя с отличным числом цилиндров. К счастью, в скутерах практически всегда используются двигатели с одним цилиндром, но на этот момент все равно стоит обращать внимание.

Устройство системы зажигания скутеров

Система зажигания скутера нужна для того, чтобы воспламенять бензин, попадающий в цилиндры. Очень важно, чтобы момент возгорания был выбран точно, иначе скутер не поедет. Воспламенение обеспечивает мощный электрический разряд, выдаваемый свечой зажигания. Для этого требуется напряжение не менее 15 000 Вольт, получить его можно только благодаря катушке зажигания, которая преобразует напряжение, подаваемое аккумулятором. На старых моделях устанавливалось контактное кулачковое зажигание, современные оснащаются бесконтактным, которое показывает себя лучше и практичнее.

Пусковой обогатитель на скутере 4т – описание и назначение

Далеко не все любители мототехники знают для чего нужен электроклапан на скутере. Это устройство также называют пусковым обогатителем. Он отвечает за объем топливовоздушной смеси, которой через жиклер заполняется камера цилиндра при запуске охлажденного мотора мотороллера. Особенностью малокубатурной мототехники является потребность двигателя в обогащенной смеси при холодном старте скутерного мотора. Поступающее через карбюратор топливо смешивается с воздухом в определенной концентрации благодаря подключенному к карбюратору электроклапану.

Пусковой обогатитель отвечает за объем топливовоздушной смеси

Если пусковой обогатитель функционирует, и отсутствуют поломки силового агрегата, запустить мотор не проблема даже в холодное время года. Не стоит подвергать сомнению важность электрического клапана для обеспечения беспроблемного пуска двигателей современных мопедов и скутеров. Однако при возникновении сложностей с запуском двигателя, перебоев в работе и чрезмерной прожорливостью мотора можно предположить, что с пусковым обогатителем возникли проблемы. Именно поэтому важно знать его устройство и уметь проверить работоспособность.

Устройство электронного зажигания скутера

Современная система зажигания скутера 4т устроена следующим образом: коммутатор и катушка, являющиеся ее основными элементами, обеспечивают подачу высокого напряжения на свечу зажигания, которая вырабатывает электрический разряд, способный воспламенить топливо. Катушка формирует высокое напряжение благодаря электромагнитной индукции. Коммутатор нужен для распределения напряжения его прерывания в нужный момент. Внутри содержится электронная схема, тиристор и три выхода для проводов. В нужный момент коммутатор подает напряжение или отключает его.

Принцип работы системы зажигания скутера таков: от аккумулятора подается напряжение на катушку, которая часто завязана с коммутатором в одном блоке, коммутатор подает напряжение на свечу, решает, когда его прерывать. Смесь в цилиндрах загорается в нужное время. От того, как настроено и выставлено зажигание, зависит правильность работы двигателя и то, будет ли он вообще заводиться.

Коммутатор

У многих моделей скутеров коммутатор объединен с катушкой, поэтому при выходе из строя одного из устройств приходится менять блок целиком. Стоят такие запчасти недорого.

Внешне коммутатор похож на пластиковый коробок. Внутри находится микросхема, разнообразная электроника, которая ремонту не подлежит. Кроме этого, там имеется тиристор. Задачей этого элемента является прерывание электрического импульса в нужный момент; для этого он имеет три вывода. При попадании тока на один из них тиристор превращается в проводник, а ток перемещается от входного контакта к выходному. При достижении определенного напряжения и спаде тока импульс прерывается, после этого датчик Холла возвращает тиристор в исходное положение, чтобы сигнал поступал вновь на третий вывод. Процесс повторяется всякий раз, как напряжение поступает снова.

Катушка зажигания

Высоковольтную катушку используют для преобразования напряжения 12 Вольт в несколько тысяч, которых будет достаточно для воспламенения смеси бензина и воздуха. Устройство работает по принципу, в основе которого лежит электромагнитная индукция.

Для этого применяется два типа обмотки – первичная и вторичная. Они отличаются по толщине и обе наматываются на металлическое основание. За счет этого между вторичной и первичной обмоткой катушки зажигания образуется магнитное поле, которое способно нагнетать электрический заряд. У первичной обмотки витков намного меньше. Проходя через нее, электрический ток создает индуцируемое по вторичной обмотке магнитное поле напряжение. В результате этого импульса повышается до нескольких тысяч Вольт изначально выдаваемое аккумулятором небольшое напряжение.

После этого электрический импульс подается на свечи при помощи коммутатора. Важно, чтобы это приходилось в точно заданный момент движения поршня в цилиндре. Ток к свече передается по толстому высоковольтному проводу, практически исключающему потерю тока при перемещении.

Свеча зажигания

За воспламенение горючей смеси как в системе зажигания 2 т скутера, так и 4т отвечает свеча. Различают следующие их виды:

Для правильного выбора необходимо определиться с режимом работы мотора. Холодные свечи имеют короткий изолятор, они могут легко отводить тепло от электродов, в результате чего они почти не нагреваются. Горячие свечи действуют по иному принципу. Изолятор у них длинный, он препятствует быстрому удалению тепла, в результате чего электроды нагреваются. Принципиальной разницы нет, однако на холодную легче запускать, если использовать горячие свечи, а прогретый двигатель работает лучше на холодных. Возможно, есть смысл менять их в зависимости от времени года или условий хранения техники.

Если свеча не будет прогреваться достаточно, на ней будет появляться нагар, который мешает ей правильно работать. Из-за этого двигатель может перестать запускаться. Проблему можно решить несколькими способами: настроить карбюратор, обеднив смесь, или же подобрать более подходящие модели свечей. Если свеча перегревается, смесь будет воспламеняться слишком рано, и двигатель будет терять мощность, расход топлива сильно повысится. Чтобы этого не происходило, нужно правильно выставить зажигание. В этом варианте искры на свече будет появляться раньше, и мотор будет заводиться легче.

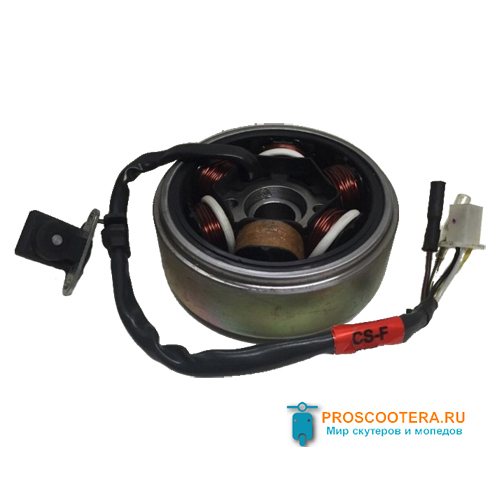

В скутере генератор расположен в двигателе, поэтому невооруженным глазом его не видно. Задачей этого элемента является выработка тока при движении техники и подзарядке аккумулятора. Если он работать не будет, вы не сможете продолжить движение, так как аккумулятор очень быстро потеряет заряд.

Устройство вырабатывает переменный ток и питает всю электросистему скутера. К генератору идет пять проводов, один из которых является заземлением и присоединяется к раме. Другой, как правило, белый, идет на реле регулятор. Это реле выполняет функцию выпрямителя и стабилизирует напряжение.

Ближний и дальний свет подключают к желтому проводу. К генератору подключается датчик холла. От него идет два провода – красно-черный и зелено-белый. Датчик соединяется и с модулем зажигания CDI.

Проверка на другом скутере

Если вы задаетесь вопросом касательно того, как проверить коммутатор на скутере «Хонда-Дио», то в данном случае вам не понадобится именно другая «Хонда-Дио», чтобы совершить процедуру. О взаимозаменяемости коммутаторов у скутеров речь пойдет немного позже, сейчас же вам нужно понять, что точные показания вы можете получить в том случае, если у вас имеется в ближайшем доступе еще один скутер. Именно этот способ является самым простым и распространенным.

Вам необходимо отключить коммутаторы на обоих скутерах, после чего тестируемый элемент подключить к другому скутеру. Если все будет работать отлично, это будет означать, что с коммутатором все в порядке, то есть проблему следует искать в какой-либо другой области. Естественно, это дополнительная работа, но факт остается фактом – вы узнали, как проверить исправность коммутатора на скутере, вы совершили проверку и получили результат. Если же проблемы остаются, то вы нашли ее – вам нужно будет заняться ремонтом или же заменой коммутатора, но об этом также будет написано позже.

На данный момент пришло время перейти к еще одному очень интересному способу – имитации.

Элементы цепи зажигания

Схема зажигания является важной частью электрики скутера, без правильной сборки которой он просто не поедет. В схему входит катушка, свеча, коммутатор, генератор, модуль зажигания CDI. Последний имеет вид небольшого блока, с одной стороны он пластиковый, с другой залит компаундом. Именно по этой причине при выходе блока из строя его меняют полностью, не пытаясь разобрать.

Модуль CDI имеет выходы для подключения пяти проводников. Он находится обычно достаточно близко к аккумулятору, может крепиться на раму скутера или иметь специальную ячейку. Чаще всего блок CDI находится ближе к дну транспортного средства, поэтому достать его непросто. Без этого элемента система работать не будет.

Реле регулятор

Реле-регулятор в просторечье называют стабилизатором. Этот элемент нужен для того, чтобы выпрямить напряжение и стабилизировать его до нужного уровня, который подходит дл работы электроприборов скутера. Искать его в китайских и многих японских моделях нужно в передней части транспортного средства, обычно под обтекателем. При работе радиатор детали сильно нагревается, поэтому его размещают там, где он сможет получать воздушное охлаждение.

Генератор при работе выдает переменный ток, который поступает сначала на реле-регулятор, а потом уже двигается дальше. Реле преобразовывает переменное напряжение в постоянное, кроме этого, стабилизирует напряжение до 13,5-14,8 Вольт. Если напряжение будет меньше, аккумулятор не сможет заряжаться, если больше, велик риск выхода из строя электросистемы.

К регулятору обычно подходит 4 провода. Они отличаются по цвету, на стандартной схеме зеленый провод всегда является массой. Красный находится под постоянным напряжением. Белый подает на реле регулятора напряжение, выдаваемое генератором: это переменный ток. Желтый провод тоже идет от генератора к реле-регулятору. Реле преобразует напряжение, превращая его в пульсирующее. После этого напряжение идет на осветительные приборы, которые являются наиболее мощными потребителями. Некоторые модели имеют светящуюся приборную панель, дополнительное освещение, ходовые огни или иные типы подвески. Все это питается этим же проводом.

Что есть такое коммутатор и зачем он нужен?

Если быть проще, то коммутатор — это некий модуль (по фен-шуй — модуль DC CDI либо AC CDI) в котором накапливается электрическая энергия, которая в нужный момент в виде импульса подается на катушку зажигания, где многократно умножается и в виде электрической искры проскакивает между электродами свечи зажигания.

В зависимости от типа коммутаторов, энергия необходимая для формирования икры может накапливаться в коммутаторе двумя способами:

• На коммутаторах типа AC CDI — энергия необходимая для образования искры на свече зажигания сначала формируется в высоковольтной катушке генератора и затем, в виде переменного тока поступает в коммутатор, где накапливается в конденсаторе и в нужный момент в виде импульса поступает на катушку зажигания
• На коммутаторах типа DC CDI — энергия необходимая для образования искры на свече зажигания в виде постоянного тока поступает непосредственно с аккумуляторной батареи, где преобразуется в переменный ток, многократно умножается по вольтажу и поступает на конденсатор

Катушки питания коммутатора на генераторе выглядят примерно так. На некоторых моделях генераторов их две, на некоторых всего одна

Для прохождения искры в нужный момент в конструкцию генератора и иже с ним коммутатора внесен магнитоиндукционный датчик (по-колхозному — «датчик холла» ). Магнитоиндукционный датчик по сути представляет из-себя обычный генератор переменного тока, только в миниатюре.

На внешней стороне ротора генератора есть небольшой выступ при прохождении которого возле датчика — в обмотках датчика формируется небольшой знакопеременный импульс, который поступает на тиристор коммутатора — тиристор открывается и энергия накопленная в конденсаторе поступает на катушку зажигания

Неисправность

Что подтолкнуло вас к изучению статьи о том, как проверить коммутатор на скутере 4Т или любой другой распространенной модели? Вероятнее всего, ваше транспортное средство перестало заводиться, однако вы не знаете, в чем именно может быть проблема. Возможно, зажигание барахлит, возможно, двигатель глохнет. У всего этого может быть причина в коммутаторе, а может и не быть – в этом и заключается главная проблема ремонта. Вам нужно определить, на каком именно участке имеется проблема, чтобы ее устранить.

Если ваш коммутатор не работает или функционирует не лучшим образом, то импульс низкого напряжения не будет передаваться на катушку зажигания – соответственно, зажигание не произойдет. Но ведь проблема может быть и в генераторе, и в катушке, и даже в свече, поэтому вам нужно знать, как именно проверять эти элементы. Данный материал концентрируется именно на коммутаторе, поэтому внимание будет уделено в основном тому, как проверить коммутатор на скутере 4Т и других популярных моделях.

Проверка коммутатора

Чтобы не терять попусту время — проверку стоит начинать с проверки электрического импульса, который накапливается в коммутаторе и в нужный момент поступает к катушке зажигания.

Берем контрольную лампочку и подключаем ее одним концом к зеленому проводу массы, вторым к черно-желтому проводу катушки зажигания. Крутим стартером двигатель.

• Если лампочка гореть не будет — проверяем модули, которые обеспечивают работу коммутатора
• Если лампочка загорится — коммутатор и модули обеспечивающие его работу исправны и причину отсутствия искры следует искать не в коммутаторе, а например в катушке зажигания, массе или проводах подводящих к ней ток

При исправном коммутаторе и модулях обеспечивающих его работоспособность лампочка мощностью 3Вт в режиме прокручивания двигателя стартером должна гореть в пол накала

Коммутатор и устройство цепи

Как проверить коммутатор на скутере, если вы даже не знаете, что это такое и где его искать? Именно поэтому начинать нужно с малого. Первое, что вам нужно сделать – это узнать, что такое коммутатор. На самом деле все довольно просто, так как коммутатором называется элемент электрической цепи зажигания в транспортном средстве, который вырабатывает импульс низкого напряжения, который передается катушке зажигания. В отрыве от общей картины определение выглядит не очень понятным, поэтому стоит рассмотреть устройство всей цепи.

Итак, главным элементом здесь является генератор, который вырабатывает рабочее напряжение для того, чтобы заработал рассматриваемый в данной статье коммутатор. Как уже было сказано выше, с помощью энергии генератора коммутатор вырабатывает импульс для катушки зажигания, однако не просто импульс – именно низкого напряжения. В катушке зажигания, в свою очередь, вырабатывается в конкретный момент времени импульс высокого напряжения, который передается свече. Свеча же вкручена в головку цилиндра и при получении импульса высокого напряжения поджигает горючую смесь, которая приводит в действие двигатель. Что ж, теперь вы знаете, как устроена электрическая цепочка в транспортном средстве, что позволит вам лучше понять, как проверить коммутатор на скутере.

Проверка массы

При любых подозрениях на неисправность любого модуля зажигания скутера в первую очередь проверяется масса. Хотя, масса в двухпроводной проводке понятие относительное, но пока назовем сие дело так.

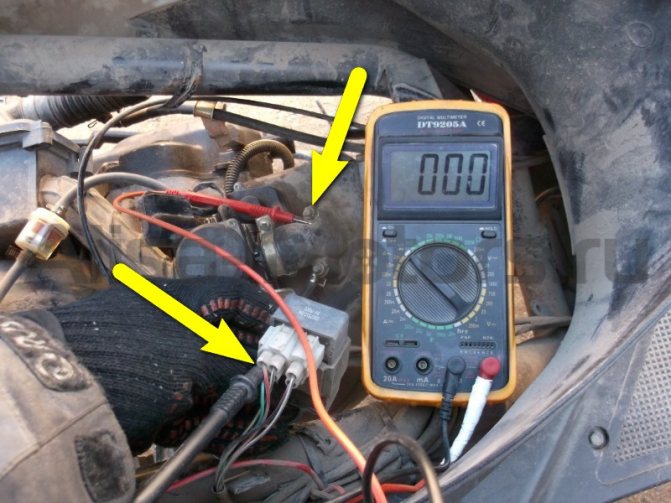

Берем тестер, переводим его в режим «прозвонки» (значок диода или пиктограмма звукового сигнала), ищем на коммутаторе зеленые провода — это есть нечто иное как масса (по фен-шуй — минусовой провод), любым щупом тестера касаемся металлической части двигателя, другим щупом тыкаем в зеленые провода:

• Если масса есть — тестер запищит
• Если масса плохая — на дисплее тестера побегут цифры
• Если массы нет — тестер будет молчать, а на экране будут одни нули

В зависимости от того, что вам покажет тестер — устраняйте неисправность или продолжайте проверку:

• Если масса плохая — ищете в проводке обрыв или окисление
• Если массы нет — ищите обрыв или подключите ее напрямую от двигателя
• Если масса есть, а искры нет — продолжаем проверку

Пример хорошей массы: тестер в режиме «прозвонки» пищит, на дисплее сплошные нули

Проверка питания

Для того, чтобы между электродами свечи проскочила искра — конденсатор коммутатора должен от чего-то зарядится. А заряжается он либо от аккумулятора либо от генератора. Значит что? Правильно! Проверяем поступает ли питание к коммутатору.

Прежде чем начинать измерять питание — определяемся какой тип коммутатора стоит на вашем скутере. Если визуально, то коммутаторы типа DC CDI раза в два больше чем AC CDI. Но это не точный критерий. Самый точный критерий — смотрите вывод высоковольтной катушки генератора:

• Если он не задействован, то это значит что ваш скутер оснащен коммутатором типа DC CDI
• Если задействован, то наоборот — ваш скутер оснащен коммутатором типа AC CDI

Вывод высоковольтной катушки генератора находится там же где и вывод самого генератора: ищем где провода идущие от генератора соединяются с бортовой сетью скутера и если один из двух проводов с круглым клеммами не подключен — значит катушка не задействована

Коммутатор на автомобиле и скутере

Многие автолюбители могут удивиться, так как они знают, что проверка коммутатора на автомобиле – это минутное дело. Для этого нужно всего лишь использовать вольтметр, который иногда даже поставляется прямо с автомобилем. Просто нужно знать, куда что подключить, и никаких проблем вообще не возникает. Однако в случае со скутером все немного иначе.

Если вы хотите узнать, как проверить работоспособность коммутатора на скутере самостоятельно, то вам стоит помнить, что точных измерений вы не сможете добиться, если ваш коммутатор останется на том же месте, где он всегда находится. Более конкретно все это будет рассматриваться немного позже, сейчас же вам нужно просто понять, что проверка коммутатора на автомобиле и на скутере – это немного разные вещи, так что не стоит думать, что процесс будет идти идентично. Читайте дальше, и вы узнаете, как проверить коммутатор на скутере мультиметром, совсем как на машине, и в чем же недостатки этого метода.

Проверка питания коммутатора типа DC CDI

Если у вас провод высоковольтной катушки генератора висит без дела (при условии, что так все и было с завода, а не после вмешательства какого-нибудь «гуру») — переключаем тестер в режим измерения постоянного тока на диапазон 20 V. Ищем на коммутаторе провод питания. Обычно это провод черного или серого цвета, касаемся одним щупом массы, другим — провода питания:

• Если на дисплее пойдут нули — ищите обрыв в проводке питания
• Если напряжение будет значительно меньше 12v — ищите окисления или проверьте заряжен ли у вас аккумулятор
• Если напряжение будет 12v или немного больше, то с питанием все в порядке и можно проводить проверку дальше

Детальное рассмотрения всякой причины

Первая повод самая безвредная и ее легче каждого определить. Повернув ключ зажигания, просто включите свет либо посигнальте. Когда аккумулятор разряжен, ни того, ни иного сделать не удастся. Устранить данную задачу дозволено двумя путями:1) Попытайтесь завести скутер лапкой кик-стартера, которая находится слева на моторе. В этом случае мопед заведется от оставшегося заряда на обмотке генератора и через некоторое время электричество, выработанное якорем генератора и щетками, подзарядит аккумулятор.2) Подсоедините батарею к зарядному устройству на несколько часов.В зарядном устройстве следует установить столько же ампер, сколько и в аккумуляторной батареи, напротив она сгорит.Неисправность в горюче-распределительном механизме не неизменно дозволено устранить самосильно. Если скутер оборудован инжектором, то откатите технику в сервис, где эксперты при помощи особого оборудования перепрошьют чип инжектора. С карбюратором дело обстоит куда проще. Скорее каждого скутер не заводится из-за засора в жиклере, тот, что дозволено продуть самым обычным автомобильным насосом, вставив клапан наноса в клапан жиклера либо же дозволено обойтись без него. Снимите карбюратор с мотора, разберите и всецело промойте в бензиновом растворе. Копоть может осесть на свечу из-за не соблюдений пропорций при смешивании бензина и особого масла. Но это в том случае, если на скутер установлен двухтактный мотор, если мотор четырехтактный, то загвоздка в самом бензине. Заливайте топливо с октановым числом выше восьмидесяти. Решить загвоздку со свечой поможет ее прожиг. Выкрутите свечу из цилиндра и поднесите ее к огню так, дабы пламя обжигало цоколь свечи. Позже, очистите мелкозернистой наждачной бумагой и вкрутите обратно.Деформироваться моторный ремень может из-за крупных циклов. Находится он с той же стороны, где и лапка кик-стартера под моторной крышкой. Ремень – это расходный материал, тот, что восстановить теснее невозможно, его придется приобрести в магазине автозапчастей.При покупке обратите внимание на толщину покрова и диаметр ремня.В поршневую составляющую входят: цилиндр, поршень, поршневой палец, поршневые кольца. Износ правда бы одной детали приводит к потери мощности, а позднее и просто к поломке. Что касается цилиндра, то его не неукоснительно приобретать новейший, дозволено расточить ветхий под ремонт выше нулевого. Поршень, кольца и палец отличнее каждого приобрести в комплекте для равномерного износа при работе мотора.

Основные детали вариатора – два шкива и ремень. Если шкивы довольно верны, то замена ремня вариатора на недорогих моделях скутеров – достаточно частое явление, потому что на них эта деталь реально является расходным материалом. На больше дорогих агрегатах, а также на автомобилях ремень резинометаллический, следственно срок службы его достаточно продолжителен.

Вам понадобится

• 1. Шестигранный ключ.
• 2. Новейший ремень.
• 3. Щетка, пылесос либо компрессор.

Инструкция

1. Перед началом работ поставьте скутер на центральную подставку и удостоверитесь, что зажигание отключено. На крышке вариатора обнаружьте кикстартер и отверните болт его крепления с поддержкой шестигранного ключа, позже чего снимите кикстартер с его оси. Позже этого вывинтите крепежные винты вариаторной крышки и снимите ее. 2. Оцените состояние ветхого ремня. Он не должен иметь отслоений, обрывов, трещин, оторванных волокон. Если они в наличии, ремень подлежит замене. После этого проверьте его ширину. Для этого на его внешней стороне обнаружьте риску, указывающую на его минимальную эксплуатационную ширину. Если настоящая его ширина поменьше либо равна минимальной, ремень также нужно заменить. 3. Задний (ведомый) шкив состоит из 2-х подпружиненных половинок. Разожмите их руками, позже чего ремень утопите между ними так, дабы он расположился как дозволено ближе к середине шкива. Одной рукой зафиксируйте это расположение шкива и начните старательно проворачивать шкивы. Иной рукой снимите ремень с ведущего (переднего) шкива. 4. Перед началом установки купленного ремня удостоверитесь, что он соответствует ветхому по длине, а также подходит по ширине шкивам вариатора. Удостоверьтесь, что он не имеет бракованных участков. Корпус вариатора очистите изнутри с поддержкой щетки, пропылесосьте либо продуйте сжатым воздухом из компрессора. 5. Новейший ремень наденьте на задний шкив, раздвиньте его половинки и утопите ремень к центру шкива. Удерживая ремень на шкиве в этом расположении одной рукой, иной наденьте его на передний шкив, медлительно проворачивая шкивы. Позже окончательной установки ремня несколько раз проверните шкивы так, дабы его режим установился в расположение минимальной скорости. При этом на заднем шкиве ремень должен стоять на внешнем (наибольшем) радиусе, на переднем – на внутреннем (наименьшем) радиусе. 6. В завершение установите обратно крышку вариатора и кикстартер. Вывесите заднее колесо, заведите скутер и слегка поверните ручку газа. Если заднее колесо предисловие вращаться, значит, все работы были исполнены положительно.

Аккумулятор имеет определенный временной источник, тот, что потихоньку тратится, и его емкость становится неудовлетворительной для работы. Когда-то он может крепко разрядиться от долгого применения. Зимой эти задачи усиливаются. В итоге водители сталкиваются с задачей завода автомобиля без аккумулятора.

Инструкция

1. Современные автомобили оснащены компьютерами и инжекторами. Для них лучшим методом завода станет запитывание своей машины от аккумулятора иной. Для этого существуют особые провода с зажимами для клемм. Они продаются в любом автомагазине и дюже доступны по цене. Стоит купить их и беречь в машине, даже если у вас новейший и стабильно работающий автомобиль. Допустимо, вы выручите кого-то на дороге, дав «прикурить». 2. Дабы завести один автомобиль от иного, поставьте их рядом, но так, дабы корпуса не соприкасались. Нужно включить нейтральную скорость и стояночный тормоз на всем авто. Закрепите провод на плюсовой клемме нерабочего аккумулятора , после этого иной конец прикрепите к «плюсу» рабочего. Для простоты плюсовые клеммы могу быть обозначены красным цветом, а минусовые – черным. Дальше закрепите кабель на «минус» зараженного аккумулятора , а после этого соответствующей клеммы нерабочего. Заведите рабочий автомобиль и оставьте его поработать 10-15 минут. Позже чего, не глуша работающий автомобиль, испробуйте завести тот, у которого аккумулятор разряжен. 3. Если машину во что бы то ни стало нужно завести, а проводов ни у кого нет, то дозволено прибегнуть к перегруппировке аккумулятора . Снимите аккумуляторы с машин. Поставьте рабочий аккумулятор в автомобиль, тот, что не сумели завести. Не закрепляйте его на корпусе и не закручивайте крепления контактов клемм. Заведите машину. Не глуша мотор, осмотрительно отсоедините рабочий аккумулятор и поставьте нерабочий. Классно закрепите его и клеммы. Проделывайте эти манипуляции только при уверенности в своих познаниях и навыках. 4. Если электроника машины дозволяет, дозволено испробовать завести ее во время движения. Для этого нужно привести автомобиль в движение: попросить, дабы вас буксировали на тросе, скатиться по инерции с наклонной поверхности либо попросить помощи, дабы вашу машину подтолкнули. Когда машина приведена в движение, проверните ключ зажигания в рабочий режим и включите скорость (отличнее ограничиться первой либо 2-й). Данный метод весьма пагубен для машин с инжекторной подачей топлива и является условно запрещенным.

Скутер – тип облегченного мотоцикла, мотор которого размещен под задним сидением. Это достаточно знаменитая модель транспортного средства, исключительно у подростков и молодежи.

Инструкция

1. Выберите модель скутера. Они различаются по объему мотора:- до 50 кубических см, с максимальной скоростью до 60 км/ч – это маломощный тип скутера. Если вы не хотите возиться с регистрацией транспортного средства и приобретением прав – это вариант для вас. Но также это особенно небезопасное ТС, исключительно на оживленной трассе. Если вы решили предпочесть данный вид скутера, отважно пропускайте остальные шаги по оформлению документов на скутер, потому что они вас не будут касаться.- больше 50 кубических см и максимальной скоростью свыше 60 км/ч. 2. Оформляя документы, исключите вероятность мошенничества. В случае если скутер, да и всякое ТС снято с учета (на транзитных номерах), существует размах для каждого рода махинаций. Участились случаи подлога людей, когда ТС единовременно находится в залоге у банка и продается мошенниками. Также наблюдательно отнеситесь к доверенности – она должна быть только генеральной, с правом продажи и приобретения денег, заверенной у нотариуса. Самый наилучший вариант – попросите продавца поехать с вами в ГИБДД для оформления всех документов. 3. Оформите договор купли-продажи транспортного средства. Теперь приемлем как рукописный вариант, так и оформление в специализированных юридических фирмах. 4. Напишите заявление на постановку на контроль (если на транзитах) либо на постановку на контроль с сохранением регистрационных знаков (если ТС не снято с учета). 5. Пройдите осмотр скутера в ГИБДД. Проверьте, все ли у вас готово (договор купли продажи, ПТС, заявление и страховка) и подайте все эти документы в окошечко по оформлению мототранспортных средств и прицепов – такие, почаще каждого, есть в всяком ГИБДД. Обратите внимание! Как видите, схема оформления скутера достаточно примитивна и немного чем отличается от других ТС. Исключительное отличие в том, что при кубатуре скутера до 50 см3 особого оформления не требуется.

Проверка питания коммутатора типа AC CDI

Переводим тестер в режим измерения переменного тока на диапазон 200V. Одним щупом касаемся массы, вторым — провода питания и проворачиваем стартером двигатель:

• Если напряжение питания будет не менее 60-65V — питание нормальное
• Если напряжение будет значительно меньше или отсутствует — проверяйте генератор. Питающая обмотка генератора в режиме прокручивания двигателя стартером должна выдавать не менее 60V, а при средних оборотах двигателя — около 160V

Проверка датчика генератора

Магнитоиндукционный датчик является ключевым элементом системы зажигания. И при любых подозрениях на неполадки в системе зажигания его также следует проверить.

Переключаем тестер в режим измерения переменного тока на диапазон 2V. Одним щупом касаемся массы, вторым щупом касаемся бело-голубого или красно-желтого провода идущего от датчика и крутим двигатель стартером.

• Если на экране забегут циферки — импульс есть
• Если на дисплее будут нули — проверяем датчик

Подытожим вышесказанное

Сперва лампочкой проверяем формирует ли коммутатор импульс или нет:

• Если лампочка горит — коммутатор и модули обеспечивающие его работу 100% рабочие
• Если лампочка не горит значит навернулся коммутатор или какой-нибудь модуль обеспечивающий его работу. И чтобы точно понять, что коммутатор неисправен нам нужно проверить все модули.
• Если модули окажутся исправными, а коммутатор не будет формировать импульс значит он неисправен и вы его можете смело менять на новый

В заключении, хочется предостеречь вас от соблазна взять у кого-то заведомо исправный коммутатор и воткнуть его вместо своего. Да, таким экспресс-методом неисправный коммутатор определится сразу. Если он действительно был неисправен, то с заведомо исправным искра сразу появится.

Но как мы можем быть на 100% уверены в том, что с проводкой скутера полный порядок и в нее никто до вас не успел засунуть свою умную личность. А вдруг там что-то коротнуло или какой-нибудь бивень намутил проводку на свой лад и тогда рабочему коммутатору придет «полная попа». И будите потом покупать два коммутатора — один тому у кого попросили, второй — себе. А оно вам нужно?

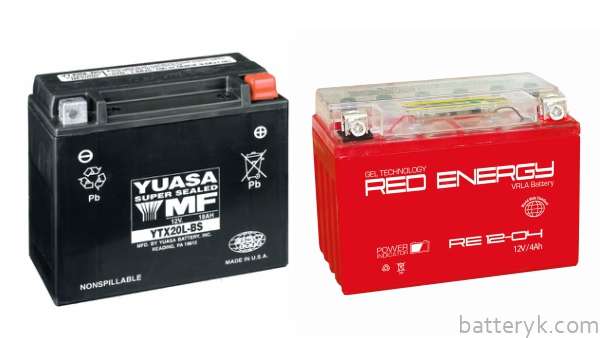

Как выбрать аккумулятор для скутера?

Коротко расскажем о том, какой аккумулятор лучше для скутера, жидко-кислотный или гелевый, потому что такие вопросы возникают часто. «Кислотники» обычно дешевле, их зарядка не причиняет владельцу никаких хлопот (продаются они, кстати, сухозаряженными), в отличие от более «капризных» гелевых батарей. Последние очень чувствительны к малейшим перепадам напряжения как в бортовой сети транспортного средства, так и в процессе зарядки.

Однако несомненные плюсы гелевых батарей в том, что они не требуют обслуживания и более безопасны. Особенно, когда дело касается быстрой езды при крутых поворотах. Но если не лениться и регулярно заботиться о жидко-кислотной батарее, вовремя доливая в нее дистиллированную воду, она будет служить долго и полностью оправдает внимание владельца к ней. Гелевая же стоит намного дороже и требует, чтобы бортовая система транспорта была на самом высоком уровне, что также будет связано с дополнительными финансовыми затратами.

В любом случае, решать только владельцу мопеда, но использование старых добрых «кислотников» будет явно привычнее и дешевле.

Зачем на скутере коммутатор?

Этим вопросом обычно задаются новички, когда данный электронный агрегат выходит из строя. Но и не вся водители со стажем с уверенностью ответят на этот вопрос. Многим и вообще приходит на ум аппарат для соединения линий связи. В данной статье мы постараемся объяснить, для чего коммутатор нужен на скутере, и какие проблемы могут быть связаны с этим устройством.

Начнем с общего определения. Итак, коммутатор – это своего рода контроллер (основной элемент управления) системы зажигания в автомобильной и мототехнике, который вырабатывает импульсы тока и подает их на свечу зажигания для воспламенения топлива в камере сгорания двигателя.

Стоит отметить, что в скутерах с двухтактными двигателями в основном применяется конденсаторная система зажигания. Она используется практически во всех японских скутерах, а также в мототехники из других азиатских стран. Конденсатор – это электронный элемент, который находится в коммутаторе, и именно за счет него вся система зажигания работает так, как необходимо. Принцип работы конденсатора сводится к следующей схеме. Во время запуска двигателя в конденсаторе происходит процесс накопления электрической энергии. После того, как напряжение в нем достигнет определенного уровня (от 100 до 400 вольт в зависимости от модели скутера), электрический ток подается к бобине по обмотке катушки через тиристор (специальный полупроводниковый прибор). Далее на катушке ток преобразуется в более мощный заряд на свече (6000-20000 вольт), который и воспламеняет топливо внутри двигателя, обеспечивая его запуск.

Казалось бы, процесс запуска двигателя довольно прост. Однако именно зажигание, как правило, часто становится причиной проблем с запуском двигателя. Другими словами, зажигание – это, пожалуй, слабое звено мототехники, так как часто выходит из строя незаметно для владельца скутера и с завидным постоянством. Причина такой ненадежности зажигания довольно проста. Дело в том, что на многих скутерах система зажигания встроена в общую электрическую цепь скутера, и при ее перегрузке нередко сгорает коммутатор.

Поэтому при выборе скутера следует обращать внимание на то, как устроена система зажигания. И если вас пугает перспектива систематической замены коммутатора, то стоит обратить внимание на те модели скутеров, в которых для блока зажигания предусмотрена отдельная электрическая цепь. Если вы уже являетесь обладателем скутера, зажигание которого встроено в общую систему электропитания, то уже знаете, сколько стоит замена коммутатора. Для тех, кто пока с такой проблемой не сталкивался, озвучим порядок цен: в зависимости от марки и модели скутера стоимость коммутатора может составлять от нескольких сот до нескольких тысяч рублей. Чтобы избежать лишних расходов, не нужно излишне перегружать элеткросистему скутера – например, не ставить кучу дополнительного оборудования.

Хонда Дио: Как завести скутер без ключа

Потеря ключа от замка зажигания скутера — вещь неприятная. Если есть запасной ключ, то можно, конечно, изготовить дубликат, но этот вариант приемлем, если вы на все сто процентов уверены в том, что утерянный вами ключ не попадет в руки злоумышленников, которые смогут посягнуть на вашего двухколесного друга. С точки же зрения безопасности желательно, все-таки заменить старый замок зажигания на новый с полным комплектом ключей. Также к изготовлению дубликата можно прибегнуть, если ключ от замка зажигания сломался.

Потеря ключа от замка зажигания скутера — вещь неприятная, но частая

Однако в ряде случаев бывает так, что теряется или ломается единственный ключ, слесарь не берется сделать новый по замку (а если и берется, то заламывает цену, сопоставимую с ценой нового комплект ключей с замком), вы потеряли ключ от замка зажигания своего скутера, находясь в лесу или в чистом поле, на охоте или на рыбалке… Да мало ли житейских ситуаций может приключиться, когда ключа нет, а завести скутер нужно. Мы расскажем вам как завести скутер без ключа зажигания.

ПРЕДУПРЕЖДЕНИЕ! Ни в коем случае не используйте это руководство для осуществления противоправного посягательства на чужое движимое имущество, поскольку такие деяния попадают как минимум под действие статей 154 и 166 Уголовного Кодекса Российской Федерации.

Видеоурок поможет завести скутер без ключа

Китайский скутер с четырехконтактным замком зажигания завести без ключа, как правило, не составляет вообще никакого труда. В «наименее вандальном» случае сперва следует разъединить разъем («папу» — вилку и «маму» — розетку) на жгуте проводов, ведущих к замку зажигания. Чтобы добраться до этого разъема, на некоторых скутерах достаточно снять переднее крыло или совмещенную с ним корзину. На ряде моделей может потребоваться снятие переднего колеса. Но во многих случаях этот разъем можно нащупать рукой даже на собранном скутере.

После того, как разъем разъединен, на «маме» замыкаем между собой контакты, подсоединенные к красному и черному проводах. Для этого необходимо вставить в гнёзда металлическую перемычку. В качестве перемычки может послужить даже небольшой отрезок подходящей по толщине медной проволоки, который необходимо согнуть в виде буквы «П» так, чтобы концы этого отрезка попадали в нужные разъемы.

Китайский скутер с четырехконтактным замком зажигания завести без ключа, как правило, не составляет вообще никакого труда

В крайнем случае, если смастерить перемычку не из чего, то можно просто выдернуть красный и черный провода из разъема (вернете их на место уже дома, в спокойной обстановке) и скрутить между собой. Замок зажигания при этом будет полностью отсоединен от электросети скутера, а замкнутые между собой красный и черный провода будут соответствовать положению ключа в замке «ЗАЖИГАНИЕ». Далее скутер заводится в обычном порядке — либо кнопкой «Пуск», либо с помощью ножки (кикстартера). Чтобы заглушить мотор скутера, достаточно разомкнуть цепь, убрав перемычку.

Некоторые китайские скутеры, оборудованные системами сигнализации, заводятся еще проще. Для их запуска не нужны никакие перемычки на разъемах проводов. Часто достаточно иметь обычную (чаще всего — крестообразную) отвертку. Нет, забивать её в замок зажигания не требуется. Нужно всего лишь снять панель, прикрывающую то пространство скутера, в котором установлен блок сигнализации и отсоединить от него провод, по которому подается питание.

В скутере Stels Skif 50 блок сигнализации установлен под ногами водителя

В скутере Stels Skif 50, например, этот блок установлен под ногами водителя (необходимо открутить один винт, удерживающий крышку в полу). В других скутерах этот блок может находиться в пространстве рулевой колонки. Обрывать проводку при этом не стоит — как правило, провода, по которым к блоку сигнализации подается питание, подсоединены через коммутирующие разъемы. Разъединив их, запускаем двигатель кикстартером, садимся и едем. Для того чтобы заглушить двигатель, не обязательно опять начинать ковыряться в проводах — достаточно нажать на красную кнопку остановки двигателя.

В скутере Хонда Дио 18, имеющем вертикальный мотор, также не нужно устанавливать никакие перемычки на контактах, ведущих к замку зажигания. Для того чтобы запустить его двигатель без ключа, находим в районе аккумулятора коммутатор в котором один из проводов имеет изоляцию черно-белого цвета. Отсоединив этот провод, можно спокойно завести двигатель с помощью кикстартера.

При попытках завести скутер Хонда Дио 18 нужно придерживать правил ТБ

ВАЖНО! Во время работы двигателя скутера Хонда Дио 18, заведенного подобным образом, ни в коем случае не прикасайтесь к оголенному черно-белому проводу — он находится под высоким напряжением.

Японский скутер Хонда Дио (Honda Dio) 34 имеет трехконтактный замок зажигания, к которому подведены красный, красно-черный и розовый провода. Положению ключа в замке в позиции «ЗАЖИГАНИЕ» соответствует замыкание красного и красно-черного провода. Казалось бы — что тут сложного?

Действуем по выше изложенной процедуре, т.е. замыкаем перемычкой или обычным куском медной проволоки контакты, к которым подведены красный и красно-черный провода (вырывать их из разъема и скручивать между собой не стоит), после чего заводим кнопкой стартера или с помощью ножки. Вроде бы всё так… Но не тут-то было. Да, электрическая цепь будет замкнута, будут работать фары, стоп-сигнал, поворотники. Даже на катушку зажигания будет подаваться питание. Но завести скутер не удастся.

Особенностью данного скутера является то, что для его запуска на розовый провод должно подаваться питание. Но подаваться не просто так, а через стабилитрон на 3,9 В. Именно такой стабилитрон в замке зажигания Honda Dio 34 соединяет розовый провод с красным проводом, по которому идёт питание от аккумулятора. В этом случае коммутатор срабатывает при определенной разнице напряжений, но не срабатывает при прямом замыкании.

Японский скутер Хонда Дио (Honda Dio) 34 имеет трехконтактный замок

В силу вышеизложенного, для того, чтобы запустить двигатель скутера Хонда Дио 34 без ключа зажигания помимо установки прямой перемычки между красным и красно-черным проводами потребуется и установка перемычки, функцию которой будет выполнять стабилитрон на 3,9 В, между розовым и красно-черным проводами. Кстати, именно по этой причине не стоит вырывать из разъема и скручивать между собой красный и красно-черный провода — сделать аналогичную скрутку красно-черного провода с розовым проводом через стабилитрон вряд ли удастся.

Помимо скутера Хонда Дио 34-й серии аналогичным образом проблема запуска двигателя без ключа зажигания решается и на скутерах Honda Dio 35, Honda Tact (Хонта Такт) AF-51 и ряде других.

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков

.

В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.

Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).

От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.

Можно ли ездить без батареи

Опытные владельцы скутеров и мопедов могут завести их любым способом — от кикстартера до использования самой обыкновенной дрели. Есть любители, которые даже пишут об этом на своих форумах: «Езжу без аккумулятора уже месяц и не заморачиваюсь по этому поводу».

Однако последствия постоянной езды без АКБ могут оказаться для мопеда весьма плачевными. Прежде всего, это касается осветительных приборов: перегорают лампочки в поворотниках, плохо горят фары, начинает барахлить подсветка.

Почему это случается? Выясняем причину.

Если в мопеде стоит аккумуляторная батарея, она регулярно подзаряжается от генератора. Но когда ее нет, ток, вырабатываемый генератором, начинает уходить во все приборы: он просто не может испариться или раствориться в воздухе. При повышении скорости езды напряжение начинает повышаться, и вся осветительная система мопеда может «полететь» в любой момент. Да и сами лампы при отсутствии батареи работают гораздо хуже, потому что им попросту недостает энергии. Они могут тускло светить, моргать, а то и вовсе сгорать ввиду неравномерного распределения энергии.

Исходя из этого, следует сделать вывод: долгая езда без аккумулятора может привести к выходу из строя всего освещения. И не только его. Например, генератор в данной ситуации тоже вынужден работать в усиленном режиме, что приводит к его поломке. Следует хорошо подумать, прежде чем постоянно ездить таким способом.

Лучше всего приобрести подходящий аккумулятор для скутера — несмотря на то, что для некоторых любителей «беспроблемной» езды уход за батареей кажется обременительным. Однако именно таким людям мы обязаны тем, что у нас теперь есть, как минимум, несколько способов завести мопед без аккумулятора в экстренной ситуации.

Элементы цепи зажигания.

Одной из самых важных электрических цепей скутера является схема зажигания. В неё входят модуль зажигания CDI (1), катушка зажигания (2), свеча зажигания (3).

Модуль зажигания CDI.

Модуль зажигания CDI (1) выполняется в виде небольшой коробочки залитой компаундом. Это усложняет разборку блока CDI в случае его неисправности. Хотя модульная конструкция этого блока упрощает процесс его замены.

К модулю CDI подключается 5 проводников. Сам модуль CDI располагается в донной части корпуса скутера недалеко от аккумуляторного отсека и закрепляется на раме резиновым фиксатором. Доступ к блоку CDI затрудняется тем, что он расположен в донной части и закрыт декоративным пластиком, который приходится полностью снимать.

Катушка зажигания.

Катушка зажигания (2). Сама катушка зажигания располагается с правой стороны скутера и закреплена на раме. Представляет собой некий пластиковый бочонок с двумя разъёмами для подключения и выводом высоковольтного провода, который уходит к свече зажигания.

Конструктивно катушка зажигания расположена рядом с пусковым реле. Для защиты от пыли, грязи и случайных замыканий катушка закрывается резиновым чехлом.

Свеча зажигания.

С помощью высоковольтного провода катушка зажигания соединяется со свечой зажигания A7TC (3).

На скутере свеча зажигания оказалась хитроумно запрятана, и с первого раза её можно искать довольно долго. Но если «пойти» вдоль высоковольтного провода от катушки зажигания, то провод приведёт нас прямиком к колпачку свечи зажигания.

Колпачок снимается со свечи небольшим усилием на себя. Он фиксируется на контакте свечи упругой металлической защёлкой.

Стоит отметить, что высоковольтный провод подсоединяется к колпачку без пайки. Многожильный провод в изоляции просто накручивается на контакт-шуруп встроенный в колпачок. Поэтому сильно дёргать за провод не стоит, иначе можно выдернуть провод из колпачка. Устраняется это легко, но провод придётся укоротить на 0,5 – 1 см.

До самой свечи зажигания добраться не так-то просто. Для её демонтажа необходим торцовый ключ. С его помощью свеча просто вывёртывается из посадочного места.

Стартер (8). Стартер служит для запуска двигателя. Расположен он в средней части скутера рядом с двигателем. Добраться до него нелегко.

Запуском стартера управляет пусковое реле (10).

Пусковое реле размещено с правой стороны на раме скутера. На пусковое реле приходит толстый красный провод от плюсовой клеммы аккумулятора. Так запитывается пусковое реле.

Датчик и индикатор топлива.

Датчик уровня топлива (14) встроен в топливный бак.

От датчика отходят три провода. Зелёный является общим (минус питания), а двумя другими датчик подключается к индикатору уровня топлива (11), который установлен на приборной панели скутера.

Датчик топлива (14) и индикатор (11) являются одним устройством и запитываются постоянным стабилизированным напряжением. Так как два этих устройства разнесены между собой, то они соединяются трёхконтактным разъёмом. Плюсовое напряжение питания поступает на индикатор топлива и датчик по чёрному проводу с замка зажигания.

Если разомкнуть трёхконтактный разъём, идущий от датчика топлива, то индикатор топлива перестанет показывать уровень топлива в баке. Поэтому, если у вас не работает индикатор топлива, то проверьте соединительный разъём между датчиком и индикатором топлива, а также убедитесь, что на них подаётся напряжение питания.

Также стоит помнить, что напряжение питания на датчик и индикатор подаётся при замкнутом положении замка зажигания (12). По схеме – это правое положение.

Реле поворотов.

Реле поворотов или реле-прерыватель (24). Служит для управления передними и задними лампами указания поворота.

Как правило, реле поворотов устанавливается рядом с приборами (спидометром, тахометром, индикатором уровня топлива) на приборной панели. Для того чтобы его увидеть надо снять декоративный пластик. На вид выглядит как небольшой пластмассовый бочонок с тремя выводами. При включённых поворотниках издаёт характерные щелчки частотой около 1 Гц.

После реле поворотов устанавливается переключатель указателей поворота (23). Это обычный клавишный переключатель, который коммутирует плюсовое напряжение от реле-поворотов (серый провод) на лампы. Если взглянуть на схему, то при правом положении переключателя (23) мы подаём напряжение по синему проводу на правую переднюю (21) и правую заднюю (32) лампу указатель. Если переключатель в левом положении, то серый провод замыкается на оранжевый, и мы подаём питание на левую переднюю (19) и левую заднюю (33) лампу указатель. Кроме того, параллельно соответствующим лампам-указателям (19, 20, 32, 33) подключены сигнальные лампы (20 и 22), которые размещены на приборной панели скутера и служит чисто информационным сигналом для водителя скутера.

Методы запуска двигателя без ключа

Дополнительно рекомендуем прочитать статью нашего специалиста, посвящённую тому, как правильно завести машину.
Также советуем внимательно изучить полезные рекомендации, которые позволят решить проблему, как завести машину в мороз.

Соединение проводов в рулевой колонке

Соединив между собой контакты, находящиеся в рулевой колонке, вы можете запустить двигатель. Перед данной операцией необходимо изучить инструкцию по эксплуатации автомобиля, чтобы не перепутать контакты и не повредить конструкцию автомобиля.

Также необходимо строго соблюдать правила техники безопасности, чтобы избежать удара электрическим током.

Данным методом не стоит пользоваться, если автомобиль принадлежит не вам, так как вы рискуете нести ответственность за повреждения, полученные в результате ваших действий.

Чтобы завести двигатель, соединив контакты, необходимо выполнить ряд действий.

1. Сядьте в автомобиль (читайте о том, как открыть дверь автомобиля). Описанный метод работает только для моделей, которые были выпущены до середины 90-х годов. Большинство современных моделей оснащено специальными блокировочными механизмами, исключающими такую возможность. Применяя этот метод на современной модели, вы добьётесь только запуска сигнализации и блокировки стартера. После этого запустить двигатель будет очень сложно даже обычными методами. Поэтому, приступая к соединению контактов, убедитесь при помощи инструкции в наличии нужных контактов и возможности такого запуска. В случае, если вы некорректно соединили контакты в старой модели, может повредиться механизм переключения передач и рулевой колонки.
2. Снимайте пластиковую крышку рулевой колонки. С помощью скрытых пистонов крепления либо болтов с так называемым крестообразным шлицом Филлипса крышка прикрепляется к корпусу автомобиля. Удалив крышку, вы получите доступ к панели. Если речь идёт о более устаревших моделях, то можно просто сломать запирающие штифты на зажигании. Сделать это можно при помощи молотка, забивая им отвёртку с плоским сечением в скважину и поворачивая её. Этот метод ещё более рискованный, поэтому применяйте его в крайнем случае.
3. Отыщите соединитель жгута проводки. После снятия с рулевой колонки крышки панелей вы увидите перед собой пучки контактов электропроводки. С помощью инструкции научитесь определять нужный пучок. Как правило, существует три основных пучка проводки: проводка, проложенная к кнопкам на боковой части рулевой колонки там, где располагается кнопка фар, круиз-контроль и прочие индикаторы; проводка, проложенная к кнопкам на противоположной стороне рулевой колонки (кнопки подогрева сидений и стеклоочистителей); проводка, проложенная к стартеру, батарее или механизму зажигания в верхней части рулевой колонки.
4. Найдите пучки, проложенные к стартеру, батарее и механизму зажигания, и отодвиньте их в сторону. Один из данных пучков отвечает за источник питания для ключа зажигания, другой будет выполнять роль проводов зажигания, а третий — роль стартера. Провода других цветов различаются в зависимости от установленных параметров, описанных в инструкции по эксплуатации автомобиля. Порой провод зажигания может быть окрашен в коричневый цвет, а стартера — в жёлтый. Провод аккумулятора всегда окрашен в красный цвет.
5. Оголяйте 2,5 сантиметра изоляционного покрытия батарейных проводов и скрутите их между собой. После скручивания обязательно обмотайте проводку изолентой во избежание короткого замыкания, причиной которого могут быть металлические детали автомобиля. После соединения этих проводов будет обеспечена подача электрического тока компонентам зажигания. Двигатель таким образом запускается при включении стартера (читайте о том, почему не заводится машина и стартер не крутит).
6. Присоедините провод, контролирующий зажигание к проводу аккумулятора. Когда это произойдёт, загорится характерная подсветка на щитке и активируются остальные электронные компоненты. Если вы не собираетесь совершать поездку, а лишь воспользоваться мультимедийными системами автомобиля, то совершённых действий будет достаточно. Если же нет, то необходимо добиться появления искры на проводе стартера.
7. Соблюдая максимальную осторожность, оголяйте провод стартера на один сантиметр. На провод будет подаваться ток, поэтому необходимо зафиксировать оголённые провода. Конец провода необходимо подвести к соединённым концам проводов аккумулятора и добиться появления искры.
8. Разгоняйте двигатель на холостом ходу. Это необходимо для избежания остановки двигателя. После этого можно убирать провод стартера. Открутите провода аккумулятора от проводов зажигания чтобы заглушить двигатель.
9. Разблокируйте замок рулевой колонки. Несмотря на то, что двигатель уже заведён, рулевое колесо всё ещё заблокировано. Чтобы получить рулевое управление, необходимо отковырнуть замочную скважину и высвободить пружину. Замок будет сломан. Если до этого вы проводили действия с отвёрткой, то замок уже должен быть сломан. На некоторых моделях понадобится применение физической силы. Необходимо сильно повернуть рулевое колесо до отказа. Можно использовать молоток для фиксации рулевого колеса и пользоваться им как рычагом. Рулевое колесо будет доступно для использования после треска ломающейся блокировочной конструкции.

Сверление запирающих штифтов

Для данной операции вам понадобится дрель. Заранее позаботьтесь об источнике питания для неё. Дрель необходимо расположить на замочной скважине на расстоянии более половины от её верхнего края. Ваша задача — разрушить запирающие штифты и запустить двигатель при помощи отвёртки. Отверстие сверлится относительно глубины ключа. Каждый из запирающих штифтов снабжён двумя секциями, за которыми расположена пружина. Понадобится сверлить не один раз чтобы фрагменты замка встали на место.

Далее отвёртка вставляется таким образом, как будто это утерянный ключ. Её необязательно глубоко просовывать внутрь, так как штифты вы уже сломали. Проверните отвёртку внутри по часовой стрелке на четверть оборота (повторяя движения с ключом). Таким образом пытайтесь завести двигатель. Важно понимать, что, если вы ломаете замок зажигания, то ваш автомобиль уже никак не будет защищён от угона (читайте о том, что такое центральный замок с дистанционным управлением).

Любую достаточно подобную по размером отвёртку или другую мелкую деталь (даже обычный ключ) можно будет использовать для запуска двигателя.

Подача электропитания на щиток

Ещё один из способов запустить двигатель без ключа. Для этого откройте капот и поищите красный провод от катушки зажигания. Провода от катушки зажигания и свечи расположены в задней части практически любого двигателя V8. В двигателях с четырьмя цилиндрами они расположены справа, то есть в средней части двигателя. В случае с двигателем, имеющим 6 цилиндров, провода расположены слева в средней части двигателя. Необходимо достать провода, чтобы запустить внешний источник питания. Провода подсоединяются к положительной клемме батареи и к катушке для запуска внешнего источника. Щиток таким образом получает необходимое для запуска двигателя электропитание.

Далее отыщите катушку зажигания. К примеру, у автомобилей производства компании Ford катушка находится возле батареи у правого крыла. В автомобилях корпорации General Motors катушка находится под рулём в стартере. После всего необходимо разблокировать рулевое колесо. Для этого сверху вставляйте отвёртку с плоским сечением в середину рулевой колонки и надавливайте между ней и рулевым колесом. Штифты при этом не должны ломаться и активировать сигнализацию (читайте подробнее о сигнализации Аллигатор).

В конце соединяйте катушку с положительной клеммой батареи. Сверху на катушке расположен положительный провод аккумулятора под другим небольшим проводом. Снимайте провод замка зажигания и, пользуясь отвёрткой с диэлектрической ручкой, подключайте положительную клемму катушки к клемме, с которой соединён замок зажигания (читайте о том, как происходит ремонт замка зажигания).

12 вольт при этом будет подключено непосредственно от аккумулятора. Это должно привести в действие катушку. Стартер после этого должен будет запустить двигатель.
