Как поменять лобовой сальник

Сальник коленвала

Коленчатый вал, как и многие другие узлы двигателя внутреннего сгорания, имеет сальники в форме круглого манжета. Такие элементы защищают узел «коленвал-блок двигателя», герметизируют среду работы от окружающей среды, предотвращают попадание пыли. Сальники имеют особое сечение: вал плотно обхватывается пластичным кольцом, которое не препятствует его вращению и обеспечивает герметичность двигателя. Исправный сальник пропускает всего 3-5 мл масла на тысячу километров.

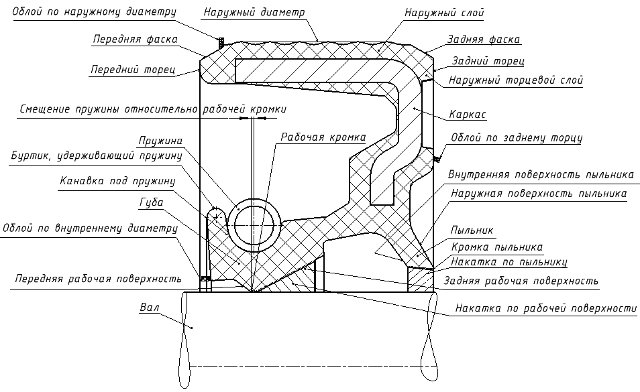

Строение типового сальника

Подобные детали работают в условиях постоянного трения, влажности, перепадов температур, поэтому сальники изготавливают из прочных каучуков, силикона, некоторых полимеров (например, полиуретана). Основные размеры сальника — это его внутренний диаметр, наружный диаметр и высота.

Основные размеры сальников: D — наружный диаметр, d — внутренний диаметр; B — высота сальника

Производители с целью экономии материалов или понижения цены выпускают сальники коленвала с сечениями различной сложности. Рассмотрим их основные виды, а именно:

• с металлической наружной поверхностью (вариант а);
• с гладкой поверхностью (вариант б);
• с рифленой поверхностью (в);
• с гидродинамическим эффектом (г).

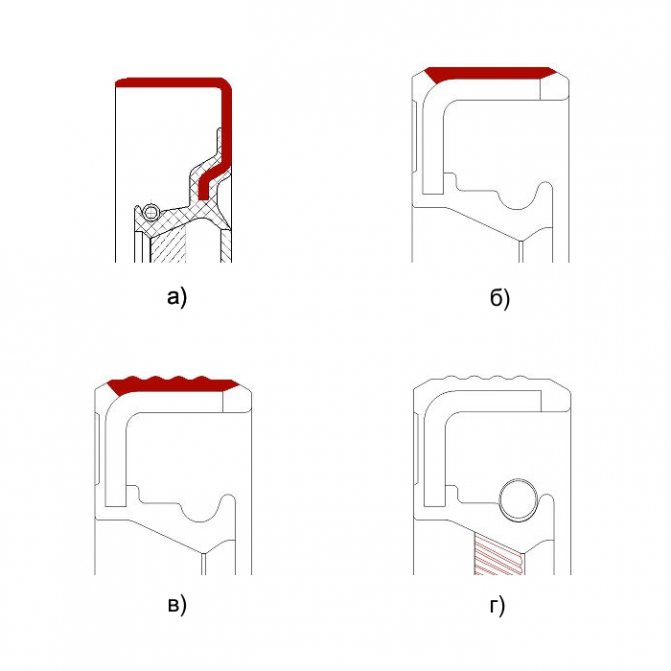

Виды сальников

Сальники модели а, не обеспечат такой степени уплотнения как модели б-г, однако требуют меньше резины для производства и более низкую стоимость соответственно. Гладкий сальник (вид б) даже при достаточной плотности будет иметь полости на посадке, такой узел может «потеть». Рифленые канавки (как у сальника в) при установке раздавливаются и способствуют более плотной посадке в корпусе двигателя, это преимущество перед «голыми» сальниками (а).

Отдельно следует отметить гидродинамические сальники (модель г). Они более технологичны и эффективны. Принцип их работы заключается в следующем:

• на внутреннюю плоскость наносятся специальные насечки небольшой глубины с направлением вращения;
• высокие обороты коленвала закручивают масло в районе внутренней плоскости статично закрепленного сальника, поток масла попадает на внутренние насечки и получает направление движения от него;
• подобные процессы улучшают эффективность сальниковых узлов.

С целью дополнительно уплотнить узел «сальник-корпус двигателя», перед установкой рекомендуется нанесение герметика на наружную поверхность сальника.

Это интересно: Технические характеристики D4EB

задний сальник коленвала / Ford Mondeo 4

Сальник коленвала устанавливается в точках выхода вала из двигателя, фиксируется прижимными пластинами или соседними узлами двигателя. Коленчатый вал имеет два сальника: передний и задний. Задний сальник, как правило, имеет отдельный корпус — «фланец».

Устройство двигателя ВАЗ 2106 1 – шкив коленчатого вала; 2 – ремень привода генератора; 3 – передний сальник коленвала; 4 – цепь привода распределительного вала; 5 – тарелка пружины; 6 – направляющая втулка; 7 – клапан; 8 – внутренняя пружина; 9 – наружная пружина; 10 – пружина рычага; 11 – регулировочный болт; 12 – рычаг привода клапана; 13 – распределительный вал; 14 – крышка маслозаливной горловины; 15 – крышка головки блока цилиндров; 16 – свеча зажигания; 17 – головка блока цилиндров; 18 – маховик; 19 – задний сальник коленвала; 20 – датчики давления масла; 21 – поршень; 22 – указатель уровня масла; 23 – маслосливная пробка; 24 – шатун; 25 – поддон картера; 26 – валик привода вспомогательных агрегатов; 27 – коленчатый вал.

Комплект сальников коленвала ВАЗ 2106

Описание и функции сальника коленвала

Итак, для нормального функционирования автомобильного двигателя, нужна качественная и постоянная смазка трущихся деталей. Один из главных элементов мотора — коленчатый вал, оба конца которого выступают наружу. Коленчатый вал смазывается под высоким давлением, а значит необходимо качественное уплотнение с двух сторон. В качестве этих уплотнителей выступают сальники. Всего используется два сальника:

• передний, обычно меньший в размере, устанавливается за шкивом коленчатого вала в передней крышке. Может быть интегрирован в масляный насос;
• задний, как правило, большой. Находится за маховиком, иногда меняется вместе с алюминиевой крышкой, обеспечивает герметичность, не пропуская масло в картер сцепления или коробки передач.

Как заменить (поменять)передний сальник коленвала ВАЗ 2101-07.Нива

Меняем задний сальник коленчатого вала.

Замена переднего сальника коленвала.Replacing front crankshaft oil seal.

Где установлен элемент?

Данный уплотнительный элемент установлен в той области блока цилиндров, где коленчатый вал выходит наружу. В обыкновенных автомобилях, где двигатель расположен продольно, а процесс распределения газов осуществляется при помощи цепного привода, сальник устанавливают перед опорным подшипником в щите коленвала. В случае переднеприводных автомобилей, где мотор расположен поперечно, а в механизме газораспределения используется ремень, элемент находится в блоке цилиндров, так как в конструкции мотора щит отсутствует.

Внутри картера двигателя смазка находится под определенным давлением. За счет этого давления сальник постоянно прижимается к деталям, которые он должен уплотнять. Так мотор надежно защищен от утечек масла.

Течь масла из под переднего сальника коленвала ВАЗ 2114 ,как поменять сальник !

Задний сальник коленвала + кольца Крайслер Вояджер 2.5/3.1 TD

https://youtube.com/watch?v=2CW7Y4jCvPM

Как выглядит и где установлен

В качестве материала изготовления применяется фторкаучук или силикон. Раньше, в качестве заднего сальника использовалась сальниковая набивка, однако она имеет способность пропускать масло при работе двигателя на высоких оборотах. Форма сальников круглая, а вышеуказанные материалы, из которых они изготовлены, позволяют не терять эластичность в широком диапазоне температур. Диаметр сальника должен быть таким, чтобы со всех сторон плотно прилегал к поверхностям.

Также, сальники могут устанавливаться на распределительные валы, если таковые приводятся в движение посредством ремня. Обычно сальник распредвала имеет одинаковый размер с передним сальником коленчатого вала.

Немаловажно, при покупке новых сальников, выбирать качественных производителей, а также соблюдать следующие моменты:

• наличие пружинки внутри сальника;
• на кромке должны быть насечки, они называются “маслосгонными”, а также защищают от попадания пыли на ту самую кромку;
• насечки на сальнике должны быть направлены в сторону вращения вала.

Износ сальника коленвала: причины и последствия

Согласно регламенту, средний срок службы сальников — около 100 000 километров, при условии, что авто эксплуатировался в нормальных режимах, а также своевременно проходит ТО, и двигатель не работал при критической температуре.

Каковы причины неисправности сальника:

• повреждение сальника из-за несвоевременной замены масла или попадания инородных мелких частиц, которые транспортируются маслом, повредили поверхность сальника;
• перегрев двигателя или долгая работа его в около критической температуре. Здесь сальник начинает потихоньку “дубеть”, а при понижении температуры теряет эластичность, масло начинает подтекать;
• некачественное изделие. Зачастую это связано с качеством материала, применением слабой пружинки, неправильно нанесенными насечками и деформированной формы самого сальника, который не обегает фланец коленчатого вала;
• из-за повышенного давление в системе смазки (большое количество картерных газов), а также чрезмерно высокий уровень масла выдавливает сальники, так как маслу более некуда деваться, и давлением выходит в самом уязвимом месте, но если сальники качественные, то масло может выходить из прокладок;
• неправильный монтаж нового сальника. Перед монтажом необходимо ознакомиться с инструкцией по установке, чтобы внутренняя часть сальника не закусилась. Кстати, существуют тефлоновые сальники, установка которых требует необходимых навыков и специнструмента, но об этом далее.

Главное последствие износа сальника коленвала — снижение уровня масла. Если сальник только потеет, то вы можете эксплуатировать автомобиль какое-то время, в другом случае необходима срочная замена сальника. Помимо того, что недостаточный уровень масла напрямую вредит ему и снижает ресурс трущихся поверхностей деталей, масло загрязняет подкапотное пространство, повреждает сервисный и ремень ГРМ, что может привести к серьезным последствиям.

Неисправности

Даже с учетом того, что уплотнитель коленчатого вала устойчиво выдерживает высокие температуры, материал износостойкий, ресурс его ограничен. Чтобы понять, когда необходима замена сальника коленвала, следует учитывать, что качественные оригинальные детали служат не более 200 тысяч километров. При этом нужно сказать, что выйти из строя элемент может по ряду причин.
Среди причин можно выделить несвоевременную замену масла и фильтра, а также перегрев мотора. В масле, которое долго не меняли, содержится грязь, пыль, продукты износа деталей двигателя. Уплотнитель находится в постоянном контакте с маслом. Грязное масло становится причиной образования царапин и задиров на поверхности уплотнителя. Затем со временем царапины увеличиваются, а кромка сальника в месте контакта с коленчатым валом начинает пропускать смазочную жидкость.

Что касается перегревов, сальник рассчитан на работу при высоких температурах, но и у него есть предел. По причине сильных перегревов изделие деформируется, теряется эластичность, и оно больше не может обеспечивать достаточную герметичность. Образуются течи масла. В таком случае необходима срочная замена сальника коленвала, иначе все масло вытечет.

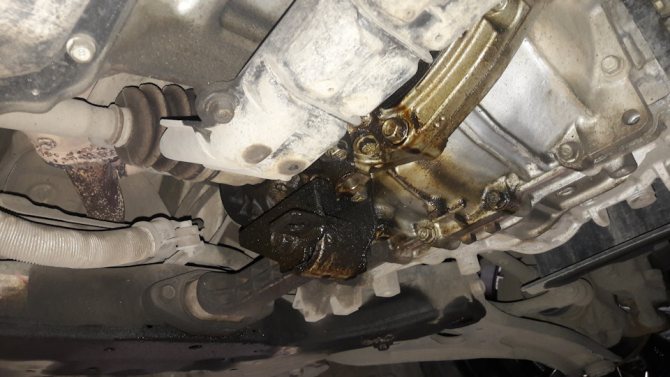

Диагностика утечки масла через сальники коленвала

Некоторые двигатели уже с первых километром потребляют некоторое количество масла, заложенное регламентом заводом-изготовителем. Спустя 100 000 километров расход масла повышается до 1 литра на 10000 км, что также считается нормой.

Первым делом, производится диагностика в виде поверхностного осмотра двигателя на предмет течи, если уровень масла подозрительно резко снижается. При работе мотора обращаем внимание на цвет выхлопа, если он не сизый, глушим мотор, открывает крышк радиатора или расширтельного бачка, и берем на пробу охлаждающую жидкость. Если антифриз пахнет маслом, а также присутствует масляная эмульсия — скорее изношена прокладка ГБЦ.

При отсутствии видимых причин расхода масла, поднимаем автомобиль на подъемник и осматриваем его спереди и сзади. Подтекание масла из-под сальников дает о себе знать течью из передней крышки, а также наличием масляных пятен на деталях подвески, так как масло, попадая на ремень — разбрызгивается. Износ заднего сальника диагностировать сложнее, так как в этой области находится сальник первичного вала КПП. Определить подтекание определенного уплотнителя можно на нюх, ведь моторное и трансмиссионное масло резко отличаются по запаху (второе пахнет чесноком).

Если нет возможности определить область подтекания, следует вымыть мотор, проехать некоторое количество километров и снова осмотреть агрегат в области уплотнителей.

Замена переднего сальника + Видео

Для замены переднего сальника коленвала необходимо запастись минимальным набором инструментов, чистой ветошью, обезжиривателем (можно очиститель карбюратора). В зависимости от конструктивных особенностей двигателя, процесс замены сальника может отличаться. Для нашего примера возьмем среднестатистический автомобиль с поперечно расположенным мотором.

Поэтапный процесс снятия переднего сальника:

• перевести рычаг 5 передачу и поставить автомобиль на ручной тормоз;
• перед тем, как снять правое колесо, или поднять авто на подъемнике, необходимо попросить помощника нажать на тормоз, пока вы сорвете гайку крепления шкива коленчатого вала;
• снимаем колесо, открыв доступ к шкиву;
• в зависимости от типа натяжения сервисного ремня, необходимо его снять (посредством отведения натяжного устройства или ослабив крепление генератора);
• если двигатель имеет ременной привод ГРМ, вам необходимо демонтировать зубчатую шестерню коленвала;
• на носке коленчатого вала, как правило, находится шпонка, которая помешает при демонтажно-монтажных работах. Вынуть ее можно при помощи щипцов или плоскогубцев;
• теперь, когда сальник перед вами, необходимо очистить поверхность коленвала специальным спреем, а также ветошью очистить все грязные и замасленные места;
• с помощью отвертки поддеваем сальник и снимаем его, после спреем-очистителем обрабатываем посадочное место;
• если у нас обычный сальник, то рабочую поверхность смазываем моторным маслом, и насаживаем новый сальник, а в качестве обоймы можно использовать старый сальник;
• новая деталь должна входить плотно, обязательно следите, чтобы внутренняя часть (кромка) не завернулась, после установки сальник не должен выступать за пределы плоскости передней крышки мотора;
• далее сборка производится в обратной последовательности, после необходимо вывести уровень масла до нормы и запустить мотор, спустя некоторые время проверить герметичность.

Для полного понимания процесса замены переднего сальника коленчатого вала, рекомендую ознакомиться со следующим видеоматериалом.

замена сальника коленвала ваз 8кл

Причины износа сальника коленчатого вала

Качественный сальник коленвала от надежного производителя служит в среднем 100 тысяч километров пробега. Однако стоит учитывать, что задний и передний уплотнитель имеют разные размеры, следовательно, причины и скорость их износа различна. По следующим причинам сальники могут дать течь:

• В случае несвоевременной замене моторного масла в места установки сальника проникают различные инородные включения. Они могут оставлять незначительные механические повреждения на поверхности материала, тем самым сокращать срок его возможной службы
• Несмотря на то, что сальник выполняется из термостойкого материала, постоянные перегревы мотора приводят к потере его герметических свойств
• Если изделие было выполнено из некачественного материала, неспособного справляться со своими функциональными обязанностями на протяжении всего заявленного ресурса
• Проблемы с силовым агрегатом машины могут также накладывать свой отпечаток на продолжительности функционирования уплотнителей. Рост давления картерных газов, биение коленчатого вала, приводят к деформации сальника и выдавливают его из своего посадочного места
• Качество и корректность монтажа новых резиновых элементов также существенно влияет на их ресурс. Причина протекания масла становится очевидной, если во время замены сальника коленвала произошло нарушение его положения или деформация

Владельцы отечественных автомобилей не раз могли заметить, что передний сальник дает течь уже спустя 30 тысяч км пробега. Причем масло начинает протекать без ведомых на то причин. Для точного определения проблемного места, которое дает течь, следует снять небольшое количество вытекающего смазывателя и поместить его в жидкость.

Помещать каплю масла в воду необходимо для того, чтобы точно определить, где образовалось проблемное место в системе. Трансмиссионное масло из коробки передач растекается по поверхности воды, а вот моторное сохраняет свою форму даже после помещения в жидкость

Дальше необходимо визуально осмотреть оба сальника, и постараться обнаружить на одном, или сразу на обоих, место подтека. Также важно проверить прокладку маслонасоса, в силу того, что эти резинотехнические элементы располагаются рядом, часто подтек масла через прокладку воспринимается, как пробой одного из сальников.

Замена заднего сальника + Видео

В отличие от замены переднего, замена заднего сальника — более трудоемкий процесс Это обусловлено тем, что для этого потребуется демонтаж коробки передач, сцепления и маховика. Настоятельно рекомендую сразу приобрести сальник первичного вала, чтобы в будущем не снимать КПП специально для замены такового.

Процесс замены коренного сальника коленвала:

• подготавливаем необходимый инструмент, скидываем отрицательную клемму с АКБ и готовимся к демонтажу коробки передач;
• отсоединяем механизм выбора передач или рабочий тормозной цилиндр от корпуса КПП;
• срываем ступичную гайку колеса, поднимаем автомобиль на подъемнике, или если вы на яме, то поднимаем необходимую сторону и снимаем переднее левое колесо;
• откручиваем ступичную гайку, после отсоединяем шаровую опору рычага, и отводим поворотный кулак в сторону так, чтобы высвободить из него полуось;
• демонтаж полуоси производится методом выдергивания его из коробки передач;
• убедившись, что все датчики и остальное навесное оборудование отсоединено от коробки передач, приступайте к отсоединению трансмиссии от силового агрегата;
• открутив все болты коробки передач от двигателя (не менее 10), при помощи монтировки поддеваем КПП и вытягиваем его из посадочного места. Для этого потребуется минимум один помощник, потому как вес коробки передач минимум 30 килограмм;
• после снятия КПП сделайте акцент на состояние сальника первичного вала, и желательно замените его, даже если нет признаков его запотевания, но пробег авто преодолел отметку 100 000 километров;
• далее необходимо снять корзину и диск сцепления, которые крепятся 6 болтами к маховику;
• после демонтажа пакета сцепления, перед нами появляется маховик, который также крепится к фланцу коленчатого вала шестью усиленными болтами, и для откручивания их, необходимо зафиксировать маховик во избежание проворачивания;
• открутив маховик добираемся до заднего сальника коленчатого вала. В зависимости от конструкции, он меняется как отдельная запчасть, или вместе с металлическим фланцем. Производим аналогичные мероприятия по очистке посадочного места, снимаем сальник аналогично переднему и устанавливаем новый в такому же принципу;
• далее монтаж производится в обратном порядке.

Для более ясного понимания замены заднего сальника коленвала — ознакомьтесь с данным видеоматериалом.

Замена заднего сальника коленвала двигателя ВАЗ-2101-2107.

Особенности замены тефлонового сальника коленчатого вала

Помимо обычных фторкаучуковых сальников существуют аналоги, стоимость которых превышает в 1.5-2 раза — сальники с тефлоном кольцом. Особенность установки такого сальника заключается в том, что монтаж его производится исключительно на очищенную поверхность и при помощи специальной осадочной оправки. После установки нужно подождать 4 часа, за это время сальник самостоятельно “сядет” на свое место, главное за это время не вращать коленвал.

Замена сальника коленвала: подробная инструкция

Прежде чем приступить к ремонтным работам, следует выяснить, замена какого сальника коленвала необходима. В двигателе есть:

• Задний уплотнитель. Это крупногабаритная деталь. Обычно замена заднего сальника коленвала требуется нечасто, ведь срок его службы достаточно большой.
• Передний уплотнитель. Его размеры немного меньше, точно так же, как и срок его службы. Передний сальник выходит из строя гораздо чаще, чем задний.

Как определить, какой именно уплотнитель пришел в негодность? Для этого осмотрите поддон и блок КПП, чтобы узнать, в какой части двигателя наблюдается протечка.

Определить, нужна замена задних сальников коленвала или передних, поможет вытекшая смазка. Просто возьмите немного масла и капните его в емкость с водой. Если это смазка из КПП, то она растечется по поверхности воды. Масло из двигателя не изменит форму капли даже в воде.

Теперь приступаем к осмотру уплотнителей. Ваша цель найти протечку

Обратите внимание, в каком состоянии находится прокладка масляного насоса. Так как эти детали расположены недалеко друг от друга, может показаться, что протек уплотнитель, хотя на самом деле требуется замена прокладки маслонасоса

Технология замены сальника коленвала следующая: вначале устанавливается новый передний уплотнитель, который находится со стороны привода газораспределительного механизма. Затем меняется уплотнитель со стороны КПП.

Как выполнить замену сальника коленвала? Есть два пути: простой и сложный. Первый придумали автовладельцы, стремящиеся как можно быстрее произвести ремонт. Второй способ разработали специалисты, и именно его мы и опишем далее.

Что необходимо сделать:

Загоняем транспортное средство на эстакаду, надежно фиксируем его. Убираем защиту двигателя, а также крышку газораспределительного механизма. Снимаем клеммы аккумулятора, а затем сливаем моторное масло. Демонтируем шесть болтов, защищающих моторный отсек справа. Ослабляем ремень генератора, затем демонтируем его. После того как переднее колесо справа будет снято, нужно включить низкую передачу. Потребуется ключ на девятнадцать, с его помощью аккуратно, чтобы не сорвать, ослабляем болт крепления шкива. Затем полностью откручиваем его и убираем шкив коленвала Обратите внимание! Следует положить в надежное место шпонку коленвала, если она потеряется, шкив не будет нормально функционировать. Затем устанавливаем поршень 1-го цилиндра в верхней мертвой точке. Чтобы контролировать его местоположение, посмотрите на метку в люке маховика ДВС, а также на метку на валу ГРМ Это нужно сделать, когда переднее колесо поднято и включена 5-я передача. После этого ослабляем крепление натяжного ролика и снимаем ремень ГРМ.

Чтобы снять нижнюю крышку картера сцепления, откручиваем болты креплений. Демонтировать ее следует вместе с прокладкой. Далее откручиваем 16 болтов крепления крышки картера мотора, снимаем ее

Важно! Прокладку при сборке следует установить новую. Теперь приступаем к демонтажу маслоприемника от масляного насоса, а также коренного подшипника. Чтобы сделать это, откручиваем болты крепления на десять. Используя 2 отвертки, удаляем с вала зубчатый шкив, откручиваем болты крепления маслонасоса

Он снимется вместе с сальником коленвала. Вытащить уплотнитель получится легко, если использовать что-нибудь острое. Чтобы новый сальник легче вошел, смажьте его маслом. Запрессовать уплотнитель можно, используя оправку либо старый сальник. Устанавливаем снятые детали в обратном порядке.

Когда менять сальники

Замена сальников производится в трех случаях:

• сильный перегрев мотора;
• обильное подтекание масла и-под сальников;
• при капитальном ремонте ДВС.

Крайне важно приобретать качественные сальники. Говоря о переднем сальнике, то можно применять такие аналоги, как Elring и Glaser, ведь в случае чего их заменить проще. Задний сальник, желательно приобретать оригинального производства, однако высокая цена заставляет автолюбителей останавливать выбор на аналоге, что вскоре может обернуться внеплановой заменой коренного сальника.
