Фотоотчёт: Как проверить цепь ГРМ скутера?

Установка грм на скутере 150 кубов

1. Устанавливаем новую прокладку головки цилиндра.

ВНИМАНИЕ!

Прокладка головки цилиндра выполняется из мягкого металла (медь, алюминий) и после затяжки гаек головки цилиндра деформируется, тем самым обеспечивая герметичность соединения. Повторная установка прокладки головки цилиндра не допускается.

2. Устанавливаем успокоитель цепи ГРМ.

3. Устанавливаем головку цилиндра.

4. Устанавливаем поршень в ВМТ по меткам на маховике. Обычно это метка «Т» на маховике. Совмещаем метку с приливом на картере двигателя.

ВНИМАНИЕ!

Следующая операция является одной из наиболее важных при сборке двигателя. Важно очень точно совместить все метки. Ошибка в установке цепи даже на 1—2 зуба приведет к тому, что двигатель не будет работать правильно, и вероятно это даже приведет к серьезным поломкам деталей ГРМ и ЦПГ при попытке запуска двигателя!

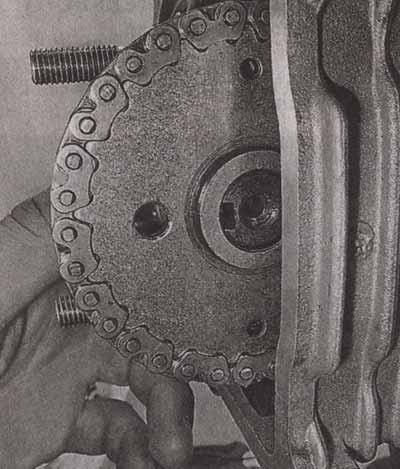

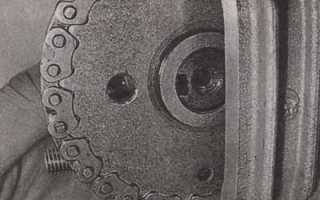

5. Убедившись, что цепь привода ГРМ не соскочила с ведущей звездочки на коленчатом валу, устанавливаем распределительный вал в головку цилиндра, одновременно надев на его звездочку цепь так, чтобы метки на звездочке распределительного вала расположились параллельно плоскости кромки головки цилиндра, а кулачки были направлены вниз (внутрь головки).

6. Устанавливаем опору коромысел, сориентировав ее согласно установочным меткам. Смазываем кулачки и подшипники распределительного вала.

На опоре коромысел нанесены буквы «ЕХ» — что означает « EXHAUST » — выпуск. Метка «ЕХ» должна располагаться над выпускным клапаном.

ВНИМАНИЕ!

• Проверьте правильность осевой установки распределительного вала (убедитесь, что подшипники распределительного вала правильно расположились на постелях). Вероятно, на каких-то моделях скутеров на держателе будет нанесена метка « IN » — « INTAKE » — впуск. Соответственно, метку « IN » необходимо располагать над впускным клапаном.

ВНИМАНИЕ!

При сильной деформации (сплющенности) медных шайб они подлежат замене, так как если шайбы будут прилегать неплотно из-за подтекания масла, в системе смазки упадет давление и мотор быстро выйдет из строя. Уплотнение этого соединения каким-либо герметикой недопустимо.

7. Устанавливаем на шпильки уплот-нительные медные шайбы.

8. Наворачиваем все четыре гайки крепления головки цилиндра, не затягивая их.

9. Утапливаем рабочий стержень на-тяжителя цепи ГРМ внутрь корпуса.

10. Устанавливаем натяжитель цепи ГРМ наместо, затягиваем болты его крепления.

11. Вставляем рабочий болт и пружину натяжителя цепи ГРМ, затягиваем его. При этом можно будет услышать характерные щелчки — сработает храповой механизм рабочего стержня натяжителя который, под воздействием пружины, выйдет из корпуса и натянет цепь ГРМ.

12. Последовательно, крест-накрест затягиваем гайки крепления головки цилиндра в 3—4 приема. Окончательный момент затяжки — 10-15 Нм (Более точные значения можно найти в инструкции по ремонту к конкретной модели скутера).

13. Вворачиваем и затягиваем дополнительные болты крепления головки цилиндра.

14. Торцовым ключом за центральный болт маховика, или руками, держась за маховик, медленно проворачиваем коленчатый вал двигателя по часовой стрелке на 3—4 оборота, чтобы убедиться, что фазы ГРМ установлены верно, и поршень не сталкивается с клапанами.

15. Устанавливаем коленчатый вал в ВМТ такта сжатия и еще раз контролируем правильность установки распределительного вала по меткам.

17. Проворачиваем коленчатый вал на несколько оборотов и еще раз контролируем правильность установки клапанных зазоров.

18. Устанавливаем крышку головки цилиндра и затягиваем ее болты.

19. Надеваем шланг вентиляции картера на штуцер в крышке головки цилиндра.

20. Устанавливаем кожух охлаждения цилиндра.

ВНИМАНИЕ!

Не забудьте извлечь из впускного коллектора бумагу, если при разборке вы закрывали его от грязи.

21. Устанавливаем впускной патрубок в сборе с карбюратором.

ВНИМАНИЕ!

В большинстве случаев, при установке выпускной системы, прокладка выпускной трубы нуждается в замене. Лучше при сборке заменить ее новой.

источник

Замена Цепи ГРМ на скутере 152QMI мотор

Правильное обслуживание и регулировка цепи ГРМ мотоцикла

Современные двигатели импортных мотоциклов, почти не требуют к себе внимания, ну разве что своевременной замены масла и фильтра. Но у мотоциклов с довольно большим пробегом, наступает всё же момент, когда двигатель сам подсказывает повышенным шумом, что настало время заняться и обслуживанием системы ГРМ — газораспределительного механизма. Как это правильно сделать, не навредив вашему двигателю, мы и рассмотрим в этой статье.В отличии от современных автомобильных моторов, (древние Жигули и Москвичи не в счёт), (и итальянских эксклюзивов, типа мотоциклов Дукати), где газораспределительным механизмом управляет резиновый зубчатый ремень, на большинстве современных импортных мотоциклов ГРМ-ом командует цепь. Конечно встречаются исключения на некоторых круизёрах больших кубатур, или английских классических мотоциклов, где используется привод распредвала с помощью шестерен. Но такой привод вообще в регулировке не нуждается, так как если после очень большого пробега и происходит износ деталей, то они просто меняются новыми (те же шестерни).

С цепью всё не так просто как кажется, так как она должна быть постоянно натянута с определённым усилием, чтобы точно передавать крутящий момент и прослужить положенный срок. Ведь распределительный вал любого двигателя, должен вращаться абсолютно синхронно с коленвалом.

И если будет происходить лёгкое отставание или опережение даже на 1 -1,5°, то двигатель вашего мотоцикла будет терять свою мощность, а износ деталей ГРМ увеличится. Если же отставание или опережение увеличится на несколько градусов, то вполне вероятна встреча поршней с клапанами, а это уже очень серьёзно. В большинстве случаев произойдёт разрушение многих деталей газораспределительного механизма, и скорей всего проще будет заменить головку двигателя полностью.Я думаю многие поняли о важности системы натяжения цепи, теперь остаётся разобраться во всём этом более подробно.

Для натяжения цепи с определённым усилием, служит комплект предназначенных для этого деталей, состоящий в большинстве случаев из двух покрытых антифрикционным материалом успокоителей, по которым скользит цепь в процессе работы, и самого натяжителя цепи.

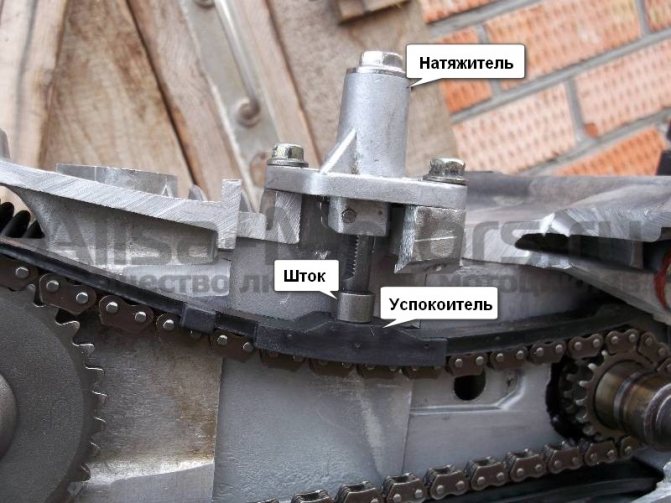

Натяжитель крепится в двигателе так, чтобы упираться в ведомое плечо цепи, и постоянно это плечо поджимать с требуемым усилием. Весь этот узел (и его нормальная работа) очень важен, так как неисправность этого узла опасна и может привести к печальным последствиям, описанным выше. И хотя проблемы здесь случаются довольно редко, всё же он заслуживает внимания, так как чтобы правильно провести диагностику деталей натяжителя и потом их правильно собрать, нужно хорошо знать как устроен этот узел.Полуавтоматический механический натяжитель.Конструкций натяжителей, в зависимости от годов выпуска, бывает несколько. На самых древних моделях до 80-х годов, устанавливали простые механические натяжители ГРМ (см фото слева), настроить которые было очень просто.

Нужно было всего лишь ослабить стяжной болт (обычно ключ на 10), затем по ходу вращения прокрутить коленвал мотора до ослабления сопротивления, и заново затянуть болт. Всё довольно быстро и просто.

Но после 80-го года начали появляться натяжители, автоматически подтягивающие цепь, относительно её растяжения. Они применяются и поныне. Некоторые системы автоматических натяжителей немного отличаются друг от друга, но суть у них одинаковая — если они однажды выдвинулись на необходимое расстояние, то шток натяжителя фиксируется в таком положении и уже обратно задвинуться не сможет. Благодаря этому, цепь ГРМ всё время постоянно натянута с определённым усилием, которое задаётся пружиной натяжителя.

Но многие зададутся вопросом: зачем лезть в систему натяжения, если там всё автоматизированно.

Ну во первых ведь я уже говорил в самом начале статьи, что лазить в этот узел приходится только на мотоциклах с большим пробегом, ведь при определённом пробеге всё когда то изнашивается. А во вторых, при разборке мотора (например для его ремонта), или замене деталей натяжителя, многие начинающие ремонтники допускают ошибки, которые в итоге могут оказаться очень дорогостоящие. Моя цель, а точнее цель этой статьи — предостеречь от этих ошибок.Одна из распространённых ошибок начинающих «мастеров» — когда при снятии клапанной крышки некоторых двигателей, на которой находится успокоитель, цепь естественно ослабнет, так как прижима успокоителя уже нет, крышка то демонтирована.

А при ослаблении натяжения цепи, исправный натяжитель тут же натянет цепь чуть выдвинувшись. Начинающий «мастер» проверив натяжку цепи, естественно обрадуется нормальной натяжке. Только вот уже установить клапанную крышку на место нормально ему не удастся, так как успокоитель находящийся в крышке, упрётся в натянутую цепь.

Горе механик начинает надавливать на крышку сильнее и сжимать её штатными болтами.Немного стёртая направляющая цепи, в которую упирается шток натяжителя. При сильной натяжке цепи, может стереться за несколько минут работы.В итоге ломается либо фиксатор натяжителя, либо сам башмак натяжителя (либо успокоителя). Если же качественные детали натяжителя и успокоителя и выдержат такое издевательство, то при последующем пуске двигателя, цепь будет настолько натянута, что фрикционный материал натяжителя и успокоителя сотрётся за несколько минут работы.

Да и сама цепь за это же короткое время работы, вытянется как при большом пробеге. В итоге, износ и шумность этого узла возрастёт многократно, и причём очень быстро. Поэтому прежде чем собирать узел, советую изучить принцип работы натяжителя именно вашего двигателя, и найти способ вернуть назад шток натяжителя.

Ниже я подскажу как это правильно сделать.Звёздочка современной бесшумной цепи внешне похожа на шестерню. 1 — звёздочка, 2 — дополнительная шестерня моторной передачи, 3 — основная шестерня, 4 — демпферные пружины.Как правило при большом пробеге, цепь газораспределения вытягивается и начинает звенеть. В большинстве случаев для устранения этого дефекта требуется замена цепи, да и успокоителей тоже. Но многие начинающие «механики» подложив под пружину натяжителя одну или несколько шайб, думают что решили проблему. Но это помогант очень не надолго, или совсем не помогает. Ведь звёздочка современной бесшумной цепи внешне напоминает шестерню. Современная бесшумная цепь (см.фото) устроенна так, что в отличае от обычной цепи, охватывает зуб намного большей площадью звена.

При вытягивании же любой цепи, между зубом звёздочки и звеном появляются повышенные зазоры, которые уже ничем не исправишь, звено вытягивается, а расстояние между осями(штифтами) звена увеличивается, износ есть износ. От этого появляется повышенный шум, но это пол беды.

Если сложить все увеличенные зазоры каждого звена цепи вместе, то получается значительное отставание распределительного вала от коленчатого. Мотор теряет часть своей мощности, ведь фазы газораспределения начинают запаздывать. К сведению: если цепь имеет 114 — 116 шарниров (звеньев) — в зависимости от типа двигателя, то износ каждого из этих шарниров всего на 0,08 мм, словно добавляет к общей длине цепи ещё одно звено, и от этого звёздочки приводов ГРМ, зажигания, оказываются сдвинуты назад по фазам от звёздочки на коленвале, на целое звено цепи! В результате мощностные характеристики и экономические показатели двигателя ощутимо снижаются. А теперь представьте, что если звенья износятся не на 0,08 мм, а побольше, как тогда начнёт работать двигатель? Вывод напрашивается сам собой — вытянутая моторная цепь, уже не сможет нормально и своевременно передавать вращение от коленвала к распредвалу.Современная бесшумная моторная цепь, звенья которой почти полностью охватывают зубья звёздочки.

Из всего выше написанного уясним для себя — вернуть мотору былую силу сможет только новая цепь, а если фрикционный материал натяжителя и успокоителя изношен, то их замена тоже крайне необходима.

Осмотрите и звёздочки цепи, на них не должно быть видимых невооружённым глазом следов износа. И если при собраном механизме натяжителя, и установленной на место цепи, шток вашего натяжителя выдвинут полностью, значит моторная цепь вашего байка полностью вытянута, и настало время заменить её новой.Чтобы заменить цепь не снимая звёздочек, её нужно распрессовать, а затем протянуть новую цепь и запрессовать с помощью специального приспособления. Как правильно протянуть новую цепь, и про само приспособление для запрессовки цепи, советую почитать вот в этой статье. Всё таки рассмотрим некоторые типы натяжителей немного подробней, так как для начинающих механиков думаю это будет полезно.

Реечный натяжитель. 1 — винт-зазлушка пружины, 2 — корпус натяжителя, 3 — подпружиненный стопор рейки храпового механизма, 4 — сама рейка, 5 — пружина, 6 — уплотнительная шайба заглушки. Красной стрелкой показано место нажима, чтобы оттянуть фиксатор и затем утопить шток толкателя.

Реечный натяжитель. Это один из древних механических натяжителей, но уже работающий на автомате (а не от регулировки ключом, как я описал выше). Он достаточно надёжен, и довольно долгое время не требует к себе внимания. Основной рабочий элемент натяжителя этого типа — это толкатель. Он постоянно поджат пружиной в направлении натяжки цепи, а вернуться толкателю в обратном направлении не позволяет обыкновенный храповый механизм (туда да, обратно нет). Храповый механизм очень прост и представляет собой подпружиненный стопор, упирающийся в зубчатую рейку.После снятия натяжителя с двигателя, толкатель на исправном узле должен полностью выдвинуться наружу, и если попытавшись руками выдвинуть его ещё больше он выйдет ещё, значит просела пружина и её надо заменить.

Ну а если при попытке задвинуть толкатель наоборот вовнутрь, вам удалось это сделать, то значит неисправен храповый механизм трещётки (сломаны или стёрты зубчики). Естественно нужно заменить такую деталь новой.

Отжав фиксатор пальцем, теперь можно утопить шток толкателя вовнутрь.Перед установкой такого натяжителя назад на двигатель, осмотрите все детали на предмет износа, и если видимых следов износа и заеданий механизма нет, то можно устанавливать его назад на мотор. Для этого необходимо выкрутить из корпуса натяжителя винт заглушку пружины 1 (см.фото выше), а затем оттянув подпружиненный стопор от зубчиков рейки (например тонкой отвёрткой или пльцем как на фото слева), теперь можно утопить толкатель назад (так как фиксатор вы оттягиваете отвёрткой или пальцем и он не мешает). Ну и после того, как вы закрепите винтами сам толкатель на вашем двигателе, можно устанавливать назад пружину и сжать её винтом заглушкой 1.

Винтовой натяжитель цепи ГРМ. 1 — болт заглушка, 2 — корпус винтового натяжителя, 3 — сам толкатель.

Винтовой натяжитель. На более современных мотоциклетных двигателях, устанавливают винтовой натяжитель, который в отличии от вышеописанного реечного, регулирует натяжку пружины более плавно за счёт вращения винта, который плавно выдвигает толкатель. А задвинуться толкателю назад в корпус не позволяет резьба специального винта. Проверить исправность работы такого натяжителя можно следующим образом. Открутив винт заглушку из корпуса толкателя, и затем втавив тонкую отвёртку в корпус и нащупав ей винт, поворачивайте его, при этом толкатель начнёт задвигаться во внутрь корпуса (руками ни внутрь ни наружу толкатель выдвигаться не должен, люфта толкателя ощущаться тоже не должно). Затем попробуйте отпустить винт (уберите отвёртку), и в этот момент толкатель должен с щелчком быстро выдвинуться до упора. При вращении винта отвёрткой, вы должны чувствовать только натяжение сжимаемой пружины, а сам винт должен крутиться легко и без заеданий.Проверка работоспособности винтового натяжителя.Таким же способом такой натяжитель устанавливается обратно на двигатель, тое сть отвёрткой крутим винт, пока толкатель не войдёт полностью в корпус, затем удерживая отвёрткой винт в этом положении, с помощью помощника постарайтесь установить натяжитель на место на моторе, затяните крепящие его болты, и только тогда отпускайте отвёртку. Остаётся закрутить винт заглушку.Клиновой натяжитель цепи ГРМ. 1 — крышка-заглушка пружины клина, 2 — корпус натяжителя, 3 — клин, 4 — пружина клина, 5 — пружина толкателя, 6 — болт ограничитель, 7 — паз для болта ограничителя, 8 — толкатель. Красным колечком показана обломанная крышка.Клиновой натяжитель. Натяжитель моторной цепи ГРМ с клиновым натяжителем, реже устанавливается на мотоциклетные двигатели, но всё же стоит о нём написать. Такой натяжитель не так компактен как вышеописанные механизмы, зато поломать его нереально, так как в нём нет ни мелких зубчиков, ни мелкой и нежной резьбы. Натяжка моторной цепи к тому же регулируется плавно как на винтовом натяжителе.

Сам толкатель выдвигает пружина, а фиксирует его от ненужного перемещения специальный болт ограничитель, давящий на паз в толкателе (см.фото). А возвращаться обратно в корпус толкателю не позволяет клин, постоянно поджимаемый пружиной.

Осмотрев детали натяжителя на профпригодность, и не найдя видимых следов износа, люфта толкателя и заеданий, можно возвращать натяжитель назад на двигатель. Но перед этим необходимо утопить толкатель, а для этого следует открутить опорную крышку пружины, затем вынуть пружину, и только после этого можно будет вынуть клин, мешающий штоку натяжителя задвинуться назад в корпус. Установив натяжитель цепи на своё место на двигателе, теперь спокойно вставьте клин и пружину на своё место, а затем закрутите крышку, которая и подожмёт пружину и клин.

Гидравлический натяжитель моторной цепи ГРМ, установленный на моторе. К нему подведена трубка из масляной системы данного двигателя.

Гидравлический натяжитель. Их ещё называют масляными натяжителями, так как работают они от давления масла, попадающего во внутрь гидроцилиндра из системы смазки мотора. Такие натяжители давно применяют на многих автомобилях, а на мототехнике их стали применять в последние годы, и то не так уж и часто. В основном их применяют на спокойных моторах, так как на форсированных двигателях давление масла может изменяться в широких пределах, а от этого и натяжение цепи будет меняться, естественно это не есть хорошо.Более того, для нормальной и чёткой работы такой системы, в моторе должно постоянно присутствовать очень чистое и качественное моторное масло, так как внутри натяжителя находится плунжер, изготовленный с высокой точностью и с очень маленьким зазором в цилиндре гидравлического натяжителя.

И если в эту пару (плунжер и цилиндр) попадёт с маслом даже малейшая соринка, то плунжер со сштоком натяжителя просто заклинит. Последствия весьма печальны, так как какое бы давление масла не было бы в системе, оно уже не сможет выдвинуть заклинивший плунжер и шток натяжителя цепи. От этого цепь ослабнет и работа ГРМ уже не будет нормальной.

Поэтому чистота масла и своевременная его замена, здесь играет огромную роль.Гидравлический натяжитель цепи ГРМ, вынутый из двигателя. Виден полированный шток толкателя.К тому же в холодную погоду, или после долгой стоянки (когда масло стекает в поддон), двигатели с гидравлическим натяжителем, позвякивают цепью в течении нескольких секунд работы мотора (пока масло не заполнит гидроцилиндр до необходимого давления). В этот момент главное не увеличивать обороты вашего двигателя, пока звук не исчезнет. Впрочем обороты не советую повышать на любом моторе, пока он не прогреется.Два автоматических натяжителя (справа реечный), которые перед установкой на мотор, нужно взвести.

Так же бывает ещё автоматический натяжитель как на фото слева, на котором перед установкой его на двигатель, нужно всего лишь взвести подпружиненный маховичок (крутим колёсико) и утопив при этом шток толкателя натяжителя. После установки такого натяжителя на ваш двигатель, поворачиваем колёсико обратно, и шток толкателя при этом освободившись выдвинется и натянет цепь.

Помните, что если на натяжителе любого типа, толкатель максимально выдвинут наружу, значит моторная цепь ГРМ вашего байка полностью вытянута (изношена). Износ таких деталей как фрикционный материал (салазки) успокоителей, обычно виден визуально. Естественно изношенные или болтающиеся детали необходимо заменить новыми.Этот натяжитель взводим, прокрутив колёсико, и при этом надавливая на шток толкателя.Если вы ремонтировали двигатель (о правильном ремонте японского четырёхтактника, можно почитать здесь), то после его сборки натяжитель моторной цепи устанавливайте последним, и как описывалось выше — с полностью утопленным толкателем.

После установки натяжителя на двигатель, прокрутите по ходу вращения (за болт коленвала) коленчатый вал собранного двигателя на 4-5 оборотов, и при этом проследите, чтобы фрикционный башмак натяжителя принял своё рабочее положение.

Не вздумайте проделывать такую же операцию, вращая распределительный вал, вместо коленчатого.Надеюсь теперь вы более грамотно сможете обслужить ГРМ импортного мотоцикла, и что самое главное, провести диагностику этого узла и диффектовку деталей своими силами, ведь о качественном мотосервисе, особенно в глубинке, приходится пока только мечтать. Удачи всем!.

Как понять, нужна ли замена

Понятно, надо менять цепь, когда имеется её откровенная дисфункция. При большом износе цепь издает грохот. Ну, или перескочила через зуб звезды. Или слетела, что говорит о её растяжении и износе.

Стандартные сроки службы цепи должны быть приближены к сроку службы самого двигателя скутера. Оно и логично. Каждый владелец эксплуатирует транспортное средство по-разному, но усреднённые показатели срока службы цепи где-то 15000-18000 км пробега. В ситуации, когда располовинили двигатель для устранения других неисправностей, и сразу заменили цепь при её использовании в течение, например, 9000км, всё ясно.

Есть варианты укорочения цепи при растяжении. Но существуют некоторые оговорки: если шаг не совпадает, звезда начинает стираться, т.е. растянутая цепь кушает звезду распредвала. Если износ звезды невелик, можно вычленить звено и немного поездить. Делать нужно это правильно, регулируя натяжение цепи натяжителем, а не принудительно. Иначе испортите цепь окончательно.

Как отрегулировать, натянуть цепь?

Да никак вы ее не натяните и не отрегулируете и не долбите вы поиск Google или Яндекса такими запросами. Цепь в двигателе скутера натягивается автоматически. И если она у вас уже растянулась до такой степени, что начинает слетать или перескакивать через зубья — смело разбирайте двигатель и меняйте ее на новую. Чудес не бывает.

И я, вам это сейчас докажу. Цепь в двигателе натягивается с помощью специального натяжителя, который работает в полностью автоматическом режиме. По мере растяжения цепи шток натяжителя под действием внутренней пружины выходит из корпуса и подтягивает цепь. И чем сильней будет растягиваться цепь тем больше будет выходить шток. Но! Шток имеет ограниченный ход: на абсолютно новой цепи он выходит примерно на треть своего хода и далее, по мере растяжения, выходит полностью и далее он уже не выйдет. Следовательно, цепь натягиваться уже не будет! И все ваши попытки исправить ситуацию ни к чему не приведут.

Как заменить цепь ГРМ в двигателе

Решившись на такое действо, как замена цепи ГРМ скутера, нужно определиться со способом осуществления задуманного.

Существует два варианта замены:

• С основательной разборкой двигателя скутера
• Без разборки двигателя.

Как менять, каждый решает для себя сам. Ниже подробно описаны оба способа, достоинства и недостатки.

С разборкой

Следует подобрать правильные инструменты – съёмники генератора и вариатора (их можно изготовить самостоятельно), съёмник звёздочки кикстартера, головки на 8, на 10, на 12 и 17 мм, молоток, две отвёртки (плоская, крестовая).

Движок снимается со своего места, масло выливается, вытираются и очищаются все детали. Далее снимаем глушитель и кожух охлаждения. Генератор снимаем только съёмником. Для этого с крыльчатки выкручиваем болты, убираем её с ротора. Необходимо зафиксировать ротор съёмником и отвернуть гайку. Затем срываем ротор с цапфы коленвала. Снимаем крышку вариатора. Также зафиксировать съёмником крыльчатку, отвернуть гайку, снять вариатор с оси.

Под вариатором находится шестерня кикстартера. Аналогично требуется съёмник для неё. Затем вычищаем разъёма цилиндра, крышки на клапанах и головки блока. Отвернув болты на клапанных крышках, снимаем её. Дальше убираем натяжитель цепи ГРМ скутера. Выкрутив болты на головке блока цилиндров, вытаскиваем постель распределительного вала.

Далее снимаем цепь с распредвала, а его вытаскиваем из постели. Чтобы не потерять направляющие втулки, которые центрируют детали относительно друг друга, необходимо их вынуть и убрать. Убираем головку блока цилиндра, непосредственно цилиндр, поршень (для этого надо вытащить стопорное кольцо и палец из верхней головки шатуна).

Отвернув болты на крышке картера, немного постукивая её, снять с двигателя. Вынимаем промежуточную шестерню стартера, отвёрткой и молотком сворачиваем гайку обгонной муфты (по часовой стрелке) и снимаем с цапфы шестерню и корпус. Добрались до цепи!

Убрать защитный экран с масляного насоса. Подложив под цепь металлическую палочку, свернув гайку на звёздочке масляного насоса, снимем её и снимем цепь.

Без разборки

Берём следующие инструменты: крестовую отвёртку, пассатижи, новую цепь и специальный съёмник. Подробнее про него будет ниже. Развальцовываем новую цепь – для этого съёмником выпрессовываем штифт из сочленения звеньев, но не до конца.

Немного про съёмник

Он называется «съёмник-выжимка» цепи ГРМ. Его может изготовит токарь, выточив выдавливающий палец с резьбой, завальцевав в него прочный штырь диаметром, как у штифта цепи. Можно приобрести уже готовую, велосипедную. Только немного сузить штырь до нужного размера.

С двигателя скутера снимаем охлаждающий кожух, затем крышку головки цилиндров. Далее необходимо снять натяжитель цепи. Убираем постель распредвала, вынимаем вал, снимаем звезду.

Берём съёмник, центрируем его со штифтом, постепенно выдавливаем штифт. Можно выпрессовать его полностью, он не пригодится. Звенья новой и старой цепей сопоставляем, в посадочное место штифта продёргиваем проволоку и фиксируем концы обеих цепей. Прокручиваем за крыльчатку охлаждения против часовой стрелки, постепенно заменяя старую цепь на новую.

Затем разъединяем концы цепей, старую выкидываем, новые звенья с концов объединяем. Проверяем соосность, устанавливаем штифт, пассатижами аккуратно вдавливаем штифт, чтобы не повредить новую цепь. Предварительно проверяем подвижность звеньев. Доводим штифт съёмником окончательно. Опять контролируем подвижность. Этот момент очень важен: если установить штифт неровно, промазать, он начнёт упираться в одно из звеньев, и выдавливать следующее.

В результате загибается последующий штифт или звено, приводя к его заклиниванию и неподвижности.

Далее собираем двигатель в обратном порядке, выставив метки на роторе. При постановке постели распредвала, после затягивания гаек, нужно проверить зазоры клапанов щупом. Верхний клапан – впускной: 0,05мм, нижний – выпускной:– 0,1. Щуп должен проходить свободно между клапаном и регулировочным болтом.

Затем устанавливаем натяжитель цепи. На натяжителе сверху выкручиваем болт, устанавливаем отвёртку в паз, и, крутя её, задвигаем назад шток. Всё остальное фиксируем обратно по схеме.

Когда нужно регулировать клапана

Проведение сервисных работ потребуется и при устранении неполадок в двигателе, возникновении характерных звуков, потери мощностей во время разгона или когда байк заглох, и невозможно его завести.

Для проведения ремонтных работ потребуется минимальный набор ключей и инструментов:

• Пассатижи;
• Крестовая отвёртка;
• Пара рожков на 8 и 9;
• Торцевой ключ на 10;

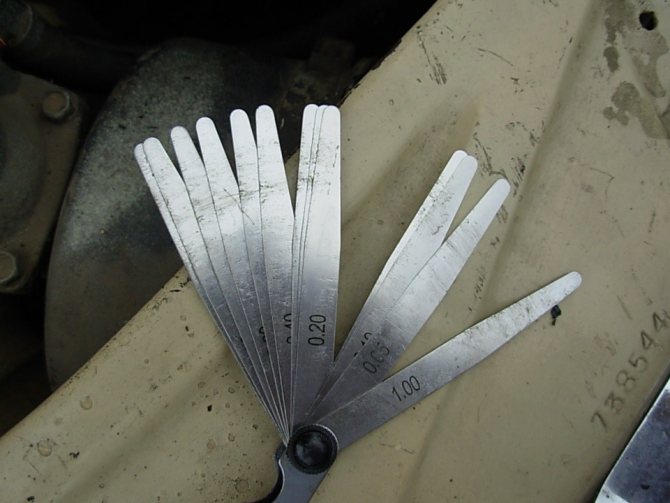

• Щупы 0.05 и 0.1 мм.

Как выставить зажигание на скутере

Система зажигания играет важную роль: без нее ни одно транспортное средство с бензиновым или дизельным мотором не сдвинется с места. От того, как она настроена, зависит качество работы двигателя, будет ли он заводиться в холодную погоду, правильно ли будет работать. В зависимости от того, как настроено зажигание и какие подобраны свечи на скутере, зависит – поедет он или нет. Из данного материала вы узнаете, как выставить зажигание на скутере самостоятельно, что для этого потребуется, как настраивать бесконтактную систему.

Сбитое зажигание, как причина отказа двигателя

Прежде всего, хотелось бы рассказать о том, что может стать причиной отказа четырехтактного двигателя скутера, и стоит ли винить в этом ненастроенное зажигание. Отвечая на этот вопрос, мы можем с уверенностью на сто процентов ответить, что неправильно настроенное или просто-напросто сбитое зажигание вполне может стать причиной отказа двигателя. Однако винить во всем сбитую систему зажигания рано, пока вы не проверите основные детали, влияющие на работоспособность двигателя. Поговорим о них подробнее.

Принцип работы зажигания в двигателе 4-х тактного скутера

В современных скутерах устанавливают бесконтактные системы. Они считаются наиболее надежными и простыми в использовании, не требуют сложного подключения, вовремя дают постоянную хорошую искру. Однако настройка все равно важна, даже наличие искры не всегда позволяет воспламенить топливную смесь, так как играет роль и ее мощность.

Основные причины для работы системы зажигания достаточно просты: ее задачей является создание искры для детонации топливной смеси. Если этого не происходит, необходимо внимательно изучить каждый узел и выяснить, почему искра пропала.

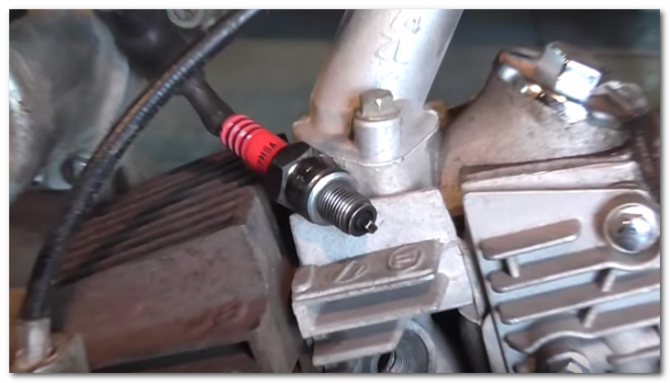

Для того чтобы проверить, есть ли вообще искра, нужно выкрутить свечу и приложить ее к массе двигателя, сделать это можно, используя металлические предметы, не покрытые краской. Нельзя держать ее рукой: если искра будет, может ударить током, при этом разряд доходит до 40 000 вольт, которые создает катушка.

Сбитое зажигание – причина отказа двигателя

Настроенное неправильно или сбитое зажигание часто становится причиной отказа работы мотора. Неправильным будет сразу лезть в цилиндр и изучать внутренности скутера, тем более что это не решит проблемы. Прежде чем трогать систему зажигания, нужно проверить иные причины, по которым скутер может не работать.

• Самое простое – это отсутствие бензина в баке. Довольно часто владельцы забывают заправить транспортное средство, и такая банальная причина может быть упущена из виду.
• Может быть засорен карбюратор, что не дает образовываться пригодной для движения смеси.
• Карбюратор нужно чистить регулярно, поэтому не помешает проверить, поступает ли из него топливо в цилиндр. Не исключено, что забита топливная трубка. Могут забиваться мусором жиклеры и другие части устройства, из-за чего топлива поступает мало или, наоборот, мотору не хватает воздуха, и поэтому он не заводится.
• Отказать в запуске скутер может и если причиной неисправности являются свечи. Они могут быть мокрыми либо не давать нормальную искру. Желательно иметь запасной комплект и проверить с его помощью. В любом случае свечу нужно выкрутить и осмотреть.

Как выставить зажигание на скутере

При минимальном опыте, но хороших теоретических знаниях можно самостоятельно выставить зажигание. Для этого потребуется лишь четко соблюдать приведенную ниже инструкцию.

Наиболее важной частью настройки является найти правильное положение, в котором будет находиться звезда ГРМ. Для того чтобы его найти, пользуются специальными метками, которые наносят на заводе при сборке двигателя. Нужная метка похожа на букву «Т». В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать.

Если поршень лишь минимально сдвинулся вниз, прокручивайте еще, пока метки не совпадут. Поймать нужное положение не всегда получается с первого раза. После того как они совпали, нужно изучить другие метки: они находятся на звезде ГРМ. Обычно это три точки или отверстия, которые находятся с внешней стороны звезды. Они образуют треугольную фигуру, если соединить их визуально. Обратите внимание на то, что одна точка больше других. После регулировки зажигания она должна оказаться сверху, а две другие метки остаться напротив друг друга. Стоять они должны горизонтально.

Если зажигание бесконтактное, оно регулируется следующим образом. Для того чтобы двигатель работал ровно и правильно, нужно отрегулировать воспламенение смеси в нужный момент. Для этого, после того как установлены все метки в нужных местах, нужно разобраться, как вообще работает бесконтактный принцип.

Особенностью БЗС является наличие специальных датчиков, коммутатора, двух типов обмотки катушки зажигания. При замыкании датчика при помощи ротора оснащенного магнитом образуется импульс, который поступает к коммутатору, он нагнетает ток, идущий от генератора и направляет его в первичную обмотку катушки. После этого заряд попадает во вторичную обмотку, где образуется высокое напряжение, при помощи которого и появляется искра, используемая для детонации бензиновой смеси. Регулировка зажигания – это и есть совмещение меток на картере и звезде. Обычно приходится снимать крышку клапанов.

После этого нужно сделать следующее:

• Выставляются метки описанным выше способом.
• Для того чтобы выставить угол зажигания, можно разжать крепление статора и настроить в соответствии с техническими требованиями вашего транспортного средства.
• Следите за тем, чтобы метки или отверстия находились в правильном положении.

Что делать при отсутствии меток

Анализируя вопросы пользователей сети относительно регулировки газораспределительного механизма, наш ресурс выявил, что часть из них интересует это – «Как выставить ГРМ без меток?». Удивительно, но в данный момент встречаются и такие модели автомобилей, мотор которых соответствующих рисок не имеет.

В такой ситуации паниковать не стоит, так как поставить валы в нужное положение получиться и без меток. Для этого необходимо:

1. Первочередно подготовить тот же инструментарий, что описан выше, дополнив его ровной жёсткой проволокой длиной в 40-50 см;
2. Затем поддомкратить правое переднее колесо;
3. После этого открутить одну из свечей зажигания и провести выставление ГРМ, а именно сделать следующее:
   Тщательно прочистите проволоку;
4. Аккуратно вставьте её в свечное отверстие;
5. Нащупать поршень, уперевшись в его «головку»;
6. Вращайте правое переднее колесо до тех пор, пока не получится определить то, в каком месте поршень принимает своё верхнее положение;
7. В итоге, оставьте поршень именно в этом положении.
8. Проведя описанные выше манипуляции и найдя, так называемую, верхнюю мёртвую точку поршня, можно собрать автомобиль в первоначальное состояние и не беспокоиться о неправильной работе ГРМ.

В целом, особых сложностей в понимании того, как правильно выставить и проверить метки ГРМ современного автомобиля, нет. Надеемся, сегодняшняя статья помогла ответить на все ваши вопросы. Удачи в эксплуатации и обслуживании авто!

Что такое зажигание на опережение

От качества подаваемой смеси в цилиндр двигателя зависит поведение скутера в холодную погоду, а также то, насколько высок будет износ самого цилиндра. Например, при богатой смеси мотор заводится лучше, но образуется нагар, при бедной быстро изнашивается цилиндр и пропадает тяга.

Для того чтобы облегчить процесс запуска двигателя, можно настроить зажигание на опережение, это позволит облегчить запуск мотора вне зависимости от погоды на улице, немного повысить мощность двигателя, ощутимо прибавится тяга. Особенности таких настроек заключаются в том, что заряд в свече образуется раньше, чем поршень оказывается в мертвой точке. Благодаря этому и происходит облегченный запуск двигателя и повышение мощности мотора. Однако стоит помнить о том, что может увеличиться износ цилиндра.

Процедура проводится примерно так же, как и обычная настройка зажигания, однако имеет собственные нюансы. Для этого проводятся все те же действия, только метки соединяются не полностью. Расхождение должно составлять примерно полсантиметра. Этого хватит для того, чтобы получить необходимый эффект.

Как установить угол опережения (видео)

О регулировке зажигания скутера 4т

Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.

Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.

Настройка системы зажигания скутера Визион

Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.

Совет: перед тем как начать работу, внимательно проверьте и почистите карбюратор: причина может быть в нем. Отрегулируйте качество подачи смеси. Кроме этого, не помешает проверить свечи.

Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.

На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.

Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.

Регулировка клапанов

Настройки зазоров клапанов на скутере не является сложной работой, особенно когда есть инструкция. Для начала работы вам понадобится набор щупов, рожкових ключей, накидных головок и накидной ключ с квадратиком (как правило это ключ на 3.5). Это все что нужно для ремонта. Если у вас чего-то нет то одолжите у соседа или купить. Они вам еще пригодятся в недалеком будущем после очередного пробега в 4к км. Набор необходимых инструментов зависит от самого скутера, а также можно использовать имеющиеся инструменты. Мы будем использовать плоскогубцы, отвертку крестовую, головки ключей на 8, 9 и 13. Также мы возьмем щуп для установки зазора клапанов, нам нужно 0,05 и 0,1 мм.

Советы по регулировке

Лучше всего проводить регулировку зазоров клапанов на скутере 4т утром, если на улице лето конечно. Поскольку скутер должен быть холодным. Но он не должен быть замерзшим, поэтому зимой желательно его немного прогреть. Как правило, в большинстве мопедов конструкция ГРМ очень простая и имеет всего один розприделительный вал в головке двигателя. При такой конструкции клапана регулируются при помощи винтов. Именно для них и нужнен накидной ключ с квадратиком. Эти винты вкручены в конце коромысел и давят на торец стержней клапанов. Это маленькое расстояние между торцом регулировочного винта и торцом стержня клапана, и есть тепловыми зазором клапана.

Регулировка клапанов нужно если:

• От прошлого регулирования мопед прошел 4000 км или больше.
• С двигателя слышно посторонний шум (стук, звон).
• Очень тяжело набрать обороты.
• Сложно завести мопед.
• Если мопед все-же завелся то постоянно глохнет.
