В современных байках стартер вмонтирован «по умолчанию», однако Урал это действие обошло стороной. Когда этот байк только изготавливался, названная деталь была уникальной и считалась изыском, поэтому чтобы ее позволить себе приходилось раскошелиться. К счастью, стартер на мотоцикл Урал, можно установить своими руками.
Параметры выбора
Электростартер на Урал устанавливается после того, как выяснены все технические характеристики транспортного средства. Нередко автолюбители пользуются возможностью, если таковая имеется, и внедряют модели от донорной машины – ВАЗ 2109 и ее модификации.
Можно использовать изделие от других машин зарубежного производства, однако это будет стоить несколько дороже. При выборе детали также стоит присмотреться к венцу устройства. Если диаметр и шаг зубьев не соответствуют требованиям, тогда нужно разобрать конструкцию прибора и извлечь осевой вал с шестеренками. Ее зубчики стачиваются. Диаметр изнутри расширяется так, чтобы можно было напрессовать ее на лицевую сторону сточенной детали. Затем они свариваются друг с другом.
Инструкция по установке устройства своими руками
Как установить стартер на мотоцикл Урал можно узнать ниже (автор видео – Абсолют Снаб).
Необходимый набор инструментов и материалов
- канцелярские принадлежности для разметки;
- болгарка;
- шайбы, гайки, спицы.
Как поставить на Урал стартер узнаем ниже.
Процесс установки

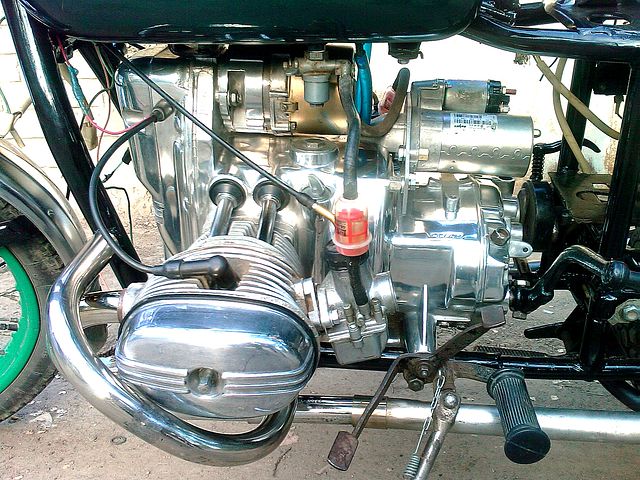

Установка стартера на мотоцикл Урал осуществляется у верхней части КПП. Можно установить его и в левой, но тогда необходимо будет снять лапку или модифицировать прибор. Сначала нужно разметить выборку картера пускового механизма и коробки передач. После этого при помощи заготовленных болгарки или станка вырезать нужные места на выборке. Крепление может происходить несколькими способами.
С помощью пластины. Она может быть куплена в специализированном магазине или изготовлена своими руками. Важно, чтобы на пластине было центральное отверстие и заготовленные фиксаторы для крепления к корпусу мотора. Крепежные спицы КПП необходимо заменить более длинными. При конструировании устройства с пластиной, шайбы и гайки необходимо приготовить той подходящей толщины, чтобы при включении шестерня бендикса скрепилась с венцом маховика.

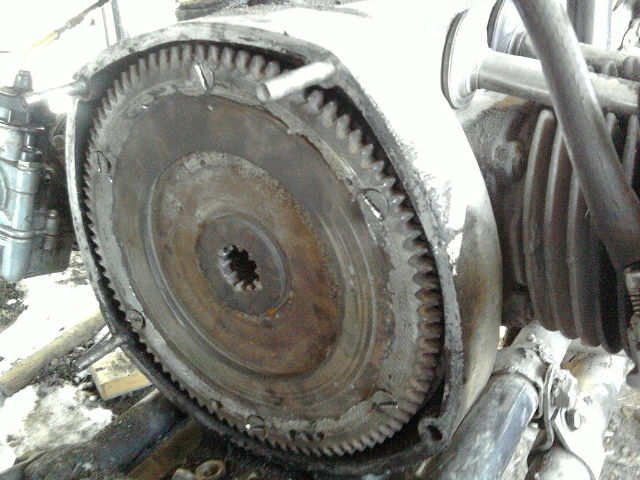

Маховик
Читайте также:
Если производить монтаж с помощью дюралюминиевого фиксатора, который приваривается к КПП, нужно следить за тем, чтобы не произошло деформации. Для этого перед работой необходимо извлечь все резиновые детали.
Пластина приваривается к картеру, перед этим закрепленная двумя заранее подготовленными гайками. Неважно какой будет избран способ крепления, нагрузка с пластины будет сниматься с помощью крепления задней части изделия к внешней части байка. После того, как он будет на своем месте, необходимо отрегулировать необходимые зазоры.
Установка стартера на мотоцикл урал своими руками
Опишем как происходит установка стартера на мотоцикл Урал своими руками, подберем зубчатый венец и стартер, определим место для крепления. Расскажем про возможные проблемы и их решение.

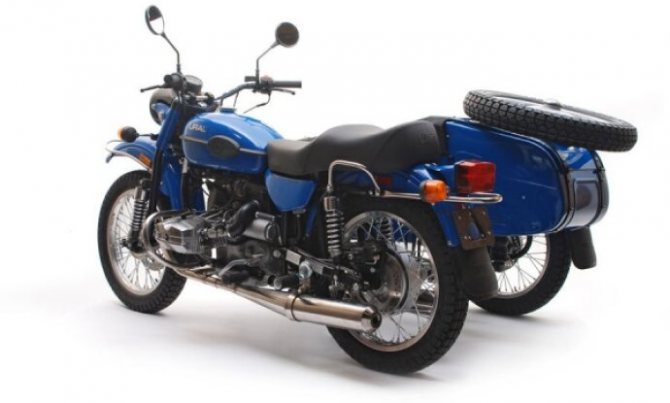

Поклонники и просто владельцы мотоциклов Урал владеют не просто средством передвижения, а вещью сформировавшей целое поколение байкеров. Увы, возраст дает о себе знать и проявляется он в неприятных мелочах. Такой можно считать отсутствие стартера. Проблема не критичная, но доставляет некоторое неудобство. Решить вопрос помогли народные умельцы, которые начали приспосабливать стартера от автомобилей на свой байк. Сегодня расскажем, как происходит установка стартера на мотоцикл Урал своими руками.
Видео «Установка электростартера»
Как поставить стартер на мотоцикл Урал узнаем из ролика от канала Free Riders.
Ну вот, наконец-то, я приступил к написанию этого поста. Давно хотел поставить электростартер на своего Боливара, но то не до этого, то не охота движок разбирать, то во время переборки хочется поскорей собрать и ездить. Однако, после неудачного вояжа в Ростов, на день рождения байк-хауса Олень, когда у меня в Ярославле провернуло коленвал со всеми вытекающими, я решил во время этой капиталки сделать себе, наконец-то, электрозапуск. Несмотря на то, что в интернете полно статей на эту тему, все они довольно расплывчаты, плюс я не видел ни одного видео, где «живой» 650сс Урал запускался с электростартера. Нет, видео полным полно, но на них показаны какие-то промежуточные этапы, типа: «вот я прицепил стартер, вот соединяю проводами с акумом и вроде бы что-то там крутит, но движок еще наполовину разобран». Что-то я отвлекся, ближе к теме.
Ставим стартер на мотоцикл Урал своими силами: проще простого
В современных байках стартер вмонтирован «по умолчанию», однако Урал это действие обошло стороной. Когда этот байк только изготавливался, названная деталь была уникальной и считалась изыском, поэтому чтобы ее позволить себе приходилось раскошелиться. К счастью, стартер на мотоцикл Урал, можно установить своими руками.
Зачем нужен стартер?
Некоторые модели современных мотоциклов комплектуют стартерами по причине отсутствия заводной лапки. Здесь наличие стартера подразумевается изначально. Однако в остальных случаях он служит лишь для удобства ездока. Не нужно каждый раз упражняться перед поездкой, особенно если клапана не настроены или зажигание.
Урал, по причине своей архаичности даже не подразумевал установку стартера. На момент выпуска первых мотоциклов стартер был изыском, который советский гражданин позволить себе не мог, а дальше конструкция сохранялась по причине своей надежности.
Установка электростартера на мотоцикл Урал избавит вас от перекаченной правой ноги, внезапных повреждений коленной чашечки, поэтому можно считать процедуру упрощающей жизнь ездока.
Установка стартера на мотоцикл Урал своими руками
Оснащение мотоцикла стартером в большинстве случаев обуславливается тяготением его владельца к удобству и практичности, реже – острой необходимостью. В некоторых случаях, к примеру, когда техническая особенность агрегата не позволяет оборудовать его заводной лапкой, установка данного модуля является единственным выходом.
Стартер – электромеханическое устройство, предназначенное для запуска двигателя внутреннего сгорания. Приспособление представляет собой мощный электромотор смешанного возбуждения, работающий от постоянного тока, предоставляемого бортовой АКБ.
Подбираем зубчатый венец и стартер

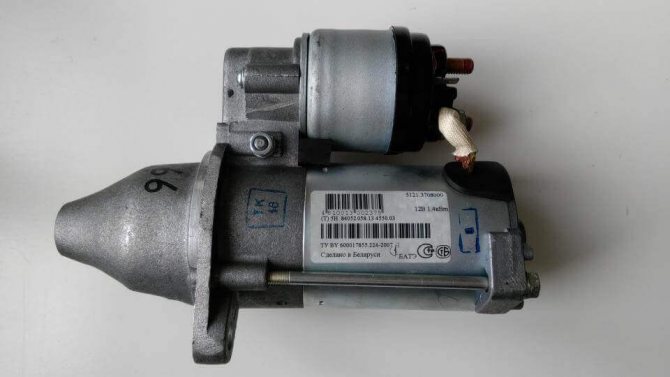

Первым делом обращаем внимание на маховик мотора, именно он является ключевым для дальнейших работ. Его вращение, если смотреть со стороны коробки передач, происходит против часовой стрелки, а значит нужно подбирать стартер, вращающийся в обратную сторону (по часовой стрелке). Здесь нам подойдут модели:
Также возможна установка стартера на Урал от ряда моделей подходящих для импортных авто. Проблема таких стартеров – дороговизна, которая относится и к современным моделям автомобилей ВАЗ. Здесь выбирайте сами, что для вас в приоритете – стоимость детали или срок службы.
Обращайте внимание на наличие кожуха и его направленность. От этого параметра будет зависеть способ крепления детали и дальнейшая простота обслуживания. Вращать стартера, относительно собственной оси не желательно и может привести к его поломке.
Теперь нужно подобрать венец. Венец – зубчатая накладка на маховик, передающая вращение стартера двигателю, путем зубчатой передачи. Проблема состоит в том, что приобрести деталь – достаточно проблематично. Под размер маховика может подойти запчасть со снегохода Буран, а также более современных отечественных мотоциклов «Вояж», «Кобра», «Волк». Размер зубьев первого венца равен 2.5, а модуль трех последних 2.2. Этот параметр должен соотносится с модулем стартера.
В случае несовпадения модулей есть несколько вариантов решения проблемы:
- меняем венец/шестерню стартера на подходящую по модулю.
- подгоняем зубья имеющегося венца или шестерни стартера под модуль.
- с нуля изготавливаем венец или приводную шестерню стартера.
Тюнинг мотоцикла Урал своими руками. Установка стартера от ВАЗ 2110 на мотоцикл Урал
Установка стартера от ВАЗ 2110 на мотоцикл Урал
-
Читайте также:
Необходимо приобрести или изготовить:
1.Пластину для крепления стартера к корпусу двигателя. 2. Зубчатый маховик от мотоцикла Урал Вояж или Урал Волк или изготовить у токаря. 3. Стартер от автомобиля ВАЗ 2110 4. Аккумулятор емкостью 20Ач
Проблемы с аккумулятором и генератором
После того, как установка стартера на мотоцикл урал своими руками завершена – остается пара нерешенных проблем. Прежде всего автомобильный стартер требует более производительного аккумулятора. Выход из ситуации – установка недорогой батареи на новое крепление (с боковой части мотоцикла. Выглядеть все будет достаточно грубо, но зато недорого.
Другой способ – подбор импортного аккумулятора аналогичного размера с увеличенной 18 А/ч емкостью. Придется неплохо переплатить, зато внешний вид мотоцикла не пострадает.
Наконец оказывается, что родной генератор слабоват и зарядить новую батарею неспособен. Сразу ответим, что перемотка поможет увеличить производительность, но ее не хватит для наших целей. Как тогда быть? Есть несколько вариантов:
- генератор от ИМЗ. Есть дешевая модель 14.3771, которая отлично подходит, даже без переделок под наш мотоцикл. Ее огромный недостаток – ужасное качество сборки. Генератор часто выходит из строя. Решение – современные модели марки DENSO, которыми комплектуются данные мотоциклы.
- автомобильный импортный генератор. Здесь проблема состоит в его установке. Если вы выберете удлинение вала и монтаж через планшайбу, то учтите, что все работы должны быть выполнены с высокой точностью. Также такие генераторы можно установить с помощью ременного привода. У способа есть масса плюсов, в особенности – неприхотливость. Все что нужно это следить за состоянием ремня и раз в 10 – 15 тысяч проверять полость крышки генератора на наличие загрязнений.
Из недостатков такой переделки – упавшая мощность двигателя и увеличение нагрузки вала. С другой стороны мощность можно поднять другими способами, а нагрузки двигателя избежать не получится.
Крепеж стартера

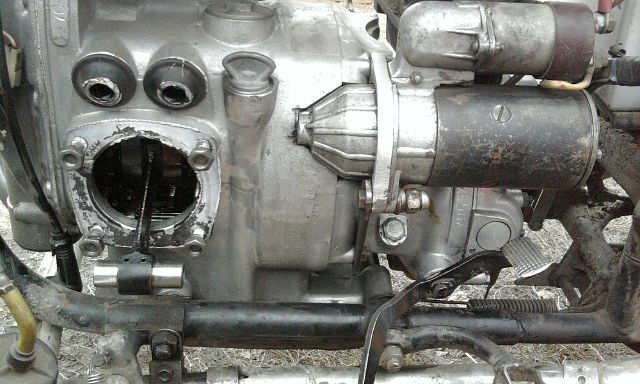

Первым делом определяем место крепления элемента. Самым популярным считается левая верхняя сторона над маховиком. При этом мы столкнемся только с необходимостью вырезать окошко для зацепления шестерен стартера. Ставить стартер по центру или с правой стороны затруднительно, из-за необходимости переделывать ряд элементов мотора.
Для монтажа, под кожух бендикса выпиливают отверстие. Далее снимаются мерки, и из листа стали толщиной 4мм выпиливается крепление стартера. Такая толщина необходима, чтобы выдерживать нагрузки которые испытывает крепеж при работе механизма стартера. Аналогичным образом можно изготовить не одно сплошное, а пару креплений. Таким образом можно упростить процесс изготовления крепежа, но настройка зазоров станет намного сложней.
Совет. Для большей монолитности конструкции хвост стартера лучше всего закрепить жестко к мотору или прихватить хомутом.
Готовую пластину крепят болтами или точечно прихватывают аргоном, далее проводится пробная сборка. Теперь следует убедиться в выставленных зазорах:
- между зубчатым венцом маховика и роликовой муфтой зазор 2-4 мм;
- между бендиксом и венцом 3-7 мм.
