Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
Для жителей Украины в гривнах, а для всех остальных стран — доллары.
После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.
Кроме этого, на сайте для оплаты представлены четыре платежные системы:
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Оплата через Яндекс Кассу
После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
Читайте также:
Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.
Оплата через Portmone
После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.
Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
-
Читайте также:
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
В вашем браузере отключен JavaScript
Ролики вариатора скутера, в частности их вес, играют большую роль в общей работе и «поведении» скутера на дороге. Именно от роликов зависит динамичность, максимальная скорость и тяговые характеристики скутера. Чтобы разобраться, каким должен быть правильный подход к подбору роликов вариатора и их веса, нужно понять, как работает вариатор, и какую роль в его работе играют ролики.
Итак, описать вкратце принцип работы вариатора, можно так. При работе мотора и вращении коленчатого вала, ролики, которые располагаются в специальных пазах чаши вариатора, под действием центробежной силы, устремляются к периметру чаши. При этом они воздействуют на чашу вариатора, заставляя половинки шкива вариатора приближаться друг к другу. С увеличением числа оборотов, зазор между половинками вариатора уменьшается, и ремень выталкивается наружу, переходя на больший радиус.
Чем больший вес имеют ролики, тем при более низких оборотах они могут «вытолкнуть» на максимальный радиус ремень, а далее набор скорости скутера будет происходить только за счет увеличения оборотов коленвала, а не за счет перемещения ремня на больший радиус. То есть более тяжелые ролики помогут увеличить до некоторой степени максимальную скорость скутера, но, при этом, динамика разгона снизится, так как, при нахождении ремня на максимальном, или близкому к максимальному радиусе, мотору будет труднее разгонять скутер. В свою очередь, если ролики будут легкими, то динамика скутера возрастет, но, на максимальный радиус ремень может вообще не выйти, даже если двигатель будет работать на максимально возможных оборотах.
Как видим, при подборе веса роликов, нужно находить баланс между максимальной скоростью скутера и его динамичностью. Это само по себе не так уж и просто, особенно если учесть, что кроме самих роликов и их веса, большую роль динамике и скоростных характеристиках скутера играет жесткость пружины токдрайва (её часто, не совсем верно, называют пружиной сцепления). То есть, при «экспериментах» с роликами вариатора, нужно не забывать и о пружине. Можно посоветовать, приобрести сразу несколько комплектов роликов разного веса, у которых вес будет отличаться на 0,5 — 1 грамм, и методом ходовых испытаний, определить, с какими именно роликами показатели скорости и динамики скутера, что называется, «придут к согласию» и устроят лично вас.
Почему же вообще не остановиться на весе роликов, которые рекомендует производитель скутера? Конечно, для большинства скутеристов это наиболее приемлемый вариант, но, многие хотят добиться от скутера по – максимуму того, что в него заложено, а ведь производитель, в целях безопасности, чаще всего рекомендует ролики меньшего веса, чем можно было бы. Кстати, при замене роликов, нужно проследить, чтобы все устанавливаемы е ролики были одного веса, иначе могут пострадать подшипники коленвала.
Оплата через WebMoney
После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.
Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Итак вы установили большой цилиндр или Ваш скутер разгоняется не так быстро, как хотелось или же просто напросто износились грузики вариатора и их пора менять.
О весе.
Сразу сказать какая масса грузиков является оптимальной нельзя. Это зависит от двух факторов: масса водителя и мощность двигателя.*Подробнее о влиянии массы грузов читайте в комментариях в низу страницы. Или в статье Дмитрия Челюка. В любом случае рекомендуется настраивать вариатор ступенчато, постепенно повышая (понижая) массу грузов. Компании предлагают настроечные комплекты, состоящие, как правило, из 18 грузиков, т.е. 3 комплекта с небольшой разницей в массе. Перед покупкой комплекта грузов взвесьте Ваши, чтобы знать, комплект какой весовой категории выбрать. Можно так же менять не сразу все 6 грузов, а только 3 из них, таким образом настройка будет более тонкой. Все же не рекомендуется использовать грузики разного веса в вариаторе (может возникнуть неблагоприятная вибрация). Хотя у меня лично стоят грузы различной массы и я проездил с ними уже около 2500 км, отклонений от нормы не наблюдается:).
В вариаторе четырехтактных скутеров стоят грузики размера 13 на 16, т.е. диаметром 16 и длиной 13 мм. Изготовитель рекомендует производить замену грузиков при достижения их диаметра 12,4 мм и менее.
Вообще вариатор, установленный в этом скутере вполне надежный, это же касается и сцепления. По некоторым данным, он даже несколько лучше тюнинговых комплектов. Я рекомендую не заменять сам вариатор на тюнинговый от известных фирм, а оставить оригинальный и ограничиться подбором оптимальной массы грузиков. Установка же тюнингового вариатора ничего не принесет, он как правило расчитан на скутеры для кросса. Ремень может оказаться длиннее или короче стандартного, таким образом Вы не достигнете максимальной скорости.
Ну вот, с теорией разобрались, теперь переходим к практике.
Чтобы нам было удобно работать, кладем скутер на правый бок. Следите чтобы ничего не отломить и подложите что-нибудь мягкое! Как альтернативу, можно предложить установить скутер на возвышении, чтоб не сидеть перед ним на корточках.

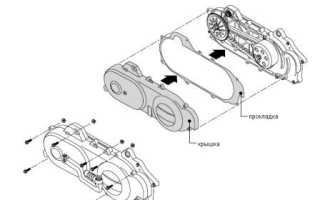

Для начала снимаем крышку вариатора, используем торцевой ключ на 8 или головку. Крышка прикручена 8-ю болтами М8. Длина болтов одинаковая. Ножку кикстартера откручивать не надо, т.к. механизм закреплен в крышке.
Теперь снимаем крышку. Если мотор новый и крышку еще не снимали, то сделать это будет возможно трудно. Можно слегка обстучать крышку по периметру и воспользоваться отверткой, только не просовывать ее между крышкой и блоком двигателя (их можно повредить), а поддевать за выступы, их два, они маленькие, но разберетесь.

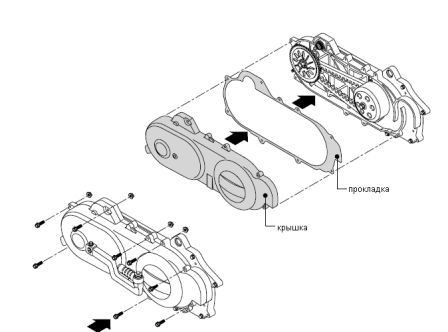

Вот так выглядит крышки изнутри. Черная грязь – это частички резины и пыль с колодок сцепления. Хорошо почистите крышку.
Следующий этап – откручивание гайки вариатора (правая резьба) откручиваем против часовой стрелки. Лучше всего для этого использовать ударный ключ (на фото), такие есть в некоторых автосервисах, работают со сжатым воздухом. На фото изображен электрический ударный ключ. Этот ключ удобно сдесь использовать, так как он откручивает как бы ударами, и нам не надо фиксировать коленвал.
Если у Вас нет такого ключа, не беда. Подойдет обычный (головка или накидной). Рожковый не используйте, можете повредить гайку. И вообще, старайтесь не использовать рожковые ключи при ремонте скутера.
Итак, к гайке. Нам надо зафиксировать вариатор. Использовать для этого болт, ввинчиваемый на место свечи, нельзя! Тем самым мы можем повредить поршень! (свеча в 4-тактном моторе установлена под углом к поршню, а не так как в 2-тактном, сверху, перпендикулярно зеркалу поршня). Для фиксации вариатора можно использовать специальный фиксатор,
ключ для маслянных фильтров (не металлический, а специальный):
Подойдет так же кусочек деревяшки (на этом фото изображен скутер, шестерня стартера у которого находится внизу, у других моделей она наверху):
Главное, стараться не сломать зубцы шестеренки, с ее помощью стартует мотор (как с кик- так и с электростартера). Ну вот мы и отвинтили гайку. Теперь снимаем шестерню. Шестерня электростартера может выпасть, но это не страшно, просто установите ее на место. Снимаем ремень с вала вариатора (с коленвала). Не снимайте ремень со сцепления.
Снимаем вариатор. Он сидит на втулке. До или после втулки могут быть тонкие шайбы, если они есть, то запомните, где они стояли.
Достаем упорную пластину. Она находится с с задней стороны вариатора.
Вот они, грузики. На этом фото установлены только три новых груза. Если вы хотите заменить не все сразу, а только три, то установите их через один. Полезно будет измерить диаметр старых грузиков, если он 12,4 мм и меньше, то их надо заменить. Важно, чтобы все грузики были одного размера.
Все готово. Собираем все в обратном порядке, не забываем надеть ремень перед установкой шестерни. Затягиваем гайку. На резьбу полезно будет перед закручиванием нанести немного специального герметика для резьбы. Если у Вас его нет, не беда.
Ставим крышку на место и закручиваем болты, не забываем установить держатель для тросика (если он был). Я надеюсь, что при снятии крышки Вы не повредили прокладку, в противном случае необходимо установить новую или использовать герметик-прокладку (перед окончательной установкой, для тестовой поездки сойдет и так). Попадание пыли, песка и мелких камушков быстро выведет вариатор, ремень и сцепление из строя.
Собрали вариатор, теперь проводим испытательную поезку. Все устраивает? Если нет, то экспериментируем с грузами дальше.
Удачи Вам с экспериментами и выхода на новые скорости!
Автор: Артем Петров
Фото: coolman
Все вопросы, связанные с этой статьей, задавайте в Форум. При копировании и размещении информации с нашего сайта указание автора, уведомление администрации и ссылка на источник обязательны.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Конструктивные особенности и настройка вариатора «Сафари»
Отзывы реальных покупателей о вариаторе «Сафари». Характеристика, инструкция по установке и регулировке.
Вариатор «Сафари» применяется для того, чтобы регулировка скорости происходила максимально плавно, как на мотобуксировщиках, так и на снегоходах «Тайга», «Буран». «Сафари» имеет бесступенчатую автоматику и относиться к категории деталей имеющих клиноременные передачи, поэтому может быть установлен на средства малой механизации и подъемно-транспортные средства. Существенных различий между конструкциями, для разных моделей отечественных снегоходов, не имеется. Незначительное отличие в форме вариатора и в весе грузиков. При помощи вариатора «Сафари» производят регулировку 2-х параметров: обороты двигателя, сопротивление движению снегохода. В механизм входит ведущий и ведомый шкивы. Обращаем внимание: ведомый шкив с основной конструкцией не поставляется. В случае, если двигатель набрал 2200 оборотов в минуту, то шкив сыграет в роли сцепления. При этом, разделит двигатель и вал реверса. Как устроен вариатор. Перед тем, как установить и отрегулировать вариатор «Сафари», настоятельно рекомендуем вам прочесть инструкцию по эксплуатации от разработчика, в которой подробно описывается принцип работы и правильное использование вариатора. Одной из составляющих механизма является центробежный регулятор, в который входят подвижный (вращается на осях) и неподвижный конус с грузиками. Для перемещения грузиков используется упор с роликами. В составе детали также присутствуют пружина и крышка. С помощью резьбы неподвижный конус с упором крепиться с валом. Коленчатый вал соединен с неподвижным конусом. С помощью пружины задается холостой ход. Вариаторный ремень, при правильной установке, должен находиться в 1-3 миллиметрах от конусной поверхности. По такому способу регулируется холостой ход. Изменить зазор возможно с помощью колец. Они расположены между упором вала и выступом. Что представляет из себя работа вариатора. Все характеристики вариатора «Сафари» производитель изложил в технической документации. В ней разработчик указал габариты детали: диаметр-210 миллиметров, длинна-167 миллиметров, вес-3,8 килограмм. Вариатор работает по заложенному алгоритму: происходит вращение регулятора, в следствии этого возникают центробежные силы, которые воздействуют на грузики. При помощи влияния центробежной силы происходит разворот грузиков, что способствует отделению подвижного конуса от упора. Все эти действия приводят к сжатию ремня вариатора в шкивной канавке. Пружина возвратная противодействует центробежной силе. Поэтому грузики без проблем преодолевают ее воздействие. При этом, количество оборотов должно быть не менее 2200. Направляющие захватывают ремень при переходе порога в 2200 оборотов в минуту, сила воздействия ремня под влиянием этих факторов увеличивается до рабочего показателя, тем самым создавая крутящий момент. Сопротивление пересилено. Как правильно установить шкив. Технические работы по установке вариатора «Сафари» следует производить обращаясь к инструкции по эксплуатации. Для соответствующей установки мы крепим шкив на коленчатый вал двигателя, сдвигаем подвижный конус до того момента как образуется соответствующее отверстие в которое войдет вороток и затягиваем конструкцию. Согласно данным указанным в инструкции по эксплуатации снегохода, устанавливаем ремень и кожух. Если возникла потребность снять шкив, то для этого нужно: демонтировать его с хвостовика коленчатого вала, снять кожух и ремень с вариатора, сдвинуть подвижный конус, используя распорку стопорим конус, фиксируем коленчатый вал на моторе (вставляем металлический прут под зуб электро-запускной шестерни). Используя вороток снимаем вал. Регулируем ремень. Для того, чтобы правильно отрегулировать вариатор «Сафари», следует обратиться к рекомендациям разработчика. Действие такого рода необходимо, если вы желаете поставить ремень вариатора RUBENA, DAYCO, GATES и других производителей. Дело в том, что ремни этих марок могут несущественно отличаться от стандартных размеров. Стандартные ремни имеют размер 14х33х1120 в регулировке ремней данных размеров нет необходимости. Регулировочные работы ведутся после того, как шкив был установлен на снегоход. Измеряется расстояние между шкивом ведомым и кромками конусов, расстояние должно соответствовать 33 (±0,5 мм) миллиметра, в случае если ремень имеет значение 14х33х1118. При вложении ремня в шкивовую канавку, не допустимо выступание бортиков более 2-х миллиметров. В данном случае регулировка правильная. В случае, если ремень имеет выступ из направляющих шкива более установленных производителем стандартов, то необходимо произвести регулировку следующим образом: с помощью съемного ключа вывернуть крепежный болт, снять ведомый-неподвижный конус, демонтировать шпонку с вала и поставить 1-2 металлических кольца. Собирать механизм нужно в обратной последовательности. Чтобы поставить вариатор «Сафари» на снегоход «Буран» и отрегулировать его, нужно строго выполнять рекомендации разработчиков. Настройки производятся строго в области между торцами неподвижных конусов шкивов. Рекомендованное разработчиком расстояние между ними должно быть 55 мм (±0,5 мм). Если оно не соответствует стандарту производителя, то следует настроить правильное его соответствие в пазах основания под двигателем снегохода. Для этих действий вам потребуется: сдвинуть двигатель в этой области, включить «нейтраль», провернуть 3-4 раза ведомый шкив (ремень при этих действиях должен занять место на внешнем диаметре), проверить натяжение ремня (следует надавить рукой на центр ремня). Прогиб ремня при этих условиях должен составлять 32 мм (±5 мм) при усилии 11 килограмм на сантиметр. При настройке вариатора «Сафари» на снегоходе «Буран», есть еще несколько тонкостей которые мы опишем далее. Настройка ремня происходит с помощью 3-х винтов, которые находятся в комплекте ЗИП. Винты нужно вкрутить в специально отведенные для этого отверстия в ведомом неподвижном диске. Убедиться в соответствующем натяжении ремня на холостом ходе, не должно происходить его заклинивание. Опора вариаторного ремня происходит на вал шкива, между конусами и ремнем должен быть соответствующий зазор. Его можно выставить путем установки специально предназначенных колец между упором и валом. Советы по установке на мотобуксировщик. Если вы собрались установить самостоятельно вариатор «Сафари» на мотобуксировщик, то рекомендуем вам обратить внимание на советы специалистов по снегоходной технике. Это поможет вам вникнуть в весь процесс регулировки и эксплуатации механизма. Ремни имеющие кевларовый тяговый слой не склонны к пробуксовке. Используйте это преимущество при регулировке, путем уменьшения преднатяга. Ремень привода в этой ситуации будет выходить на шкив меньшего размера лучше. При небольших оборотах двигателя, скорость машины будет большой, что поможет существенно сэкономить расход топлива. Старт мотобуксировщика происходит тяжелее – значит произошел износ приводного ремня, он проваливается ниже дисков. Следует произвести его замену на новый. Техническое обслуживание вариатора «Сафари». Каждому составляющему элементу снегохода требуется периодическое техобслуживание, в том числе и вариатору. Производитель рекомендует производить такие процедуры каждые три тысячи километров пробега. Для этого нужно: произвести смазочные работы вала (вал установлен под разрезной втулкой). Рекомендуется использовать универсальную смазку «Литол-24». Периодическая смазка замедляет выход из строя механических запчастей снегохода. После пробега в 6 тысяч километров, в обязательном порядке нужно проверять на осях утяжелителей состояние вкладышей. На сколько произошел их износ можно определить путем измерения люфта, допустимое его значение 1 миллиметр. Таким же образом определяем величину зазора вкладышей неподвижного конуса и направляющих. Зазор должен соответствовать цифрам 1,5 миллиметров. Прогрев двигателя нужно производить должным образом в нейтральном положении – это исключит наматывание резины на вал. Если все же вами был обнаружен налет резины на валу, то его следует убрать с помощью хлопковой ткани смоченной в бензине. Как разобрать вариатор. Вы решили разобрать вариатор «Сафари»? Для этого вам потребуется совершить несколько последовательных действий: снять регулятор с снегохода. Неподвижный конус, если это возможно закрепите в токарном станке или используйте другой доступный вам способ. Вставьте брусок из дерева или алюминиевый прут между деталями подвижного корпуса. Отверните конус совместно с упором и крышкой. Выкрутите шесть болтов, которые крепят крышку на подвижном конусе. После того, как выкрутите 4 из 6 болтов, придержите крышку и выкрутите остальные 2 фиксирующих болта — эта последовательность исключит «вылет» пружины. Дошли до упора, демонтируйте только вкладыши. Ролики и оси следует протереть бензином, керосином. Заменив вкладыши, соберите упор в обратном порядке. Будьте внимательны и аккуратны, исключите попадание смазки на поверхность дисковых конусов. Отзывы профессионалов снегоходной техники. Пишут отзывы о вариаторе «Сафари» на различных интернет сайтах, как специалисты, так и простые владельцы. Профессионалы говорят о отличном качестве детали, советуют при покупке вариатора обращать внимание на крестовину и пружину детали они должны быть с усилением, на литье не должно находиться инородных частиц и должны отсутствовать какие-либо дефекты. Настоятельно не рекомендуется производить запуск двигателя с демонтированным защитным кожухом и ремнем – это исключит отворот шкива от вала. Если следовать советам и рекомендациям, то срок эксплуатации детали значительно увеличится и сэкономит ваш бюджет. Отзывы владельцев вариатора «Сафари». Отзывы покупателей о вариаторе «Сафари» говорят о том, что деталь разработана и изготовлена в высоком качестве. Если соблюдать рекомендации по техническому обслуживанию, то вариатор работает без каких-либо технических проблем. Цена на него доступна всем владельцам снегоходной техники. «Сафари» признан лучшим вариатором по сравнению со своими аналогами. В этой статье мы рассказали о всех конструктивных особенностях вариаторов «Сафари», доступно изложили как их поставить на снегоход, мотособаку, настроить и произвести техническую эксплуатацию. Надеемся, что ваш вариатор прослужит длительное время без каких-либо изъянов.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
-
Читайте также:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Тюнинг вариатора квадроцикла – замена грузиков
Как я уже неоднократно писал, 500-кубовый двигатель мотовездехода CFMOTO CF500-A не отличается повышенной мощностью, что затрудняет использование квадрика в тяжёлых условиях, таких как болото или глубокий мокрый снег. Понятно, что мощность самого двигателя поднять без переделок нереально, однако можно «приподнять» мощность на участке трансмиссии. И делается это с помощью небольшого тюнинга – замены грузиков вариатора.
Сначала немножко теории.
Как устроен вариатор?
Он состоит из двух шкивов, ведущего (на картинке – правый шкив) и ведомого (левый шкив), механически соединённых между собой клиновидным ремнём.
Каждый из шкивов состоит из двух «половинок» – щёк, одна из которых является подвижной вдоль оси вала, а вторая – фиксированной. Внутри подвижной щеки ведущего шкива находятся грузики – ролики – которые при увеличении скорости вращения вала начинают удаляться от оси вращения под воздействием центробежной силы. Поскольку внутренняя поверхность щеки – коническая, то получается, что ролики начинают двигать щеку вдоль оси вращения, сближая обе щеки.
Что при этом происходит – клиновидный ремень поднимается наверх, а скорость его вращения увеличивается.
На ведомом же шкиве имеется мощная пружина, которая, в свою очередь, стремится сжать щёки ведомого шкива. Таким образом, получается, что ремень всегда натянут, а его положение на шкивах зависит от того, чьё усилие в данный момент больше: либо разбегающихся грузиков-роликов, либо сжимающей пружины.
Очевидно, что манипулируя массой грузиков, мы можем варьировать перемещение ремня относительно скорости вращения ведущего вала. Понятно, что более тяжёлые грузики начнут движение и выйдут на максимальную высоту раньше, чем более лёгкие. А более лёгким грузикам потребуется более высокая скорость вращения.
Далее. Известно, что максимальную мощность двигатель реализует на повышенных оборотах, в частности, у двигателя CF500-A максимальная мощность на 5000 оборотов. То есть, чем быстрее вращается коленвал двигателя, тем бо́льшую мощность мы снимаем с мотора.
Соответственно, если установить в вариатор облегчённые грузики, то для того чтобы привести их в работу (суть которой – раздвигание щёк), потребуется более высокая скорость вращения двигателя, чем со штатными грузиками. В итоге вырастает конечная мощность на колёсах при той же скорости вращения самих колёс, ведь мотор при этом работает быстрее.
Как проявляет себя большая мощность на практике: предположим, вы стоите в болоте с погруженными в топь колёсами. При недостатке мощности нажатие на курок не приведёт к вращению колёс, так как у двигателя на это просто не хватает сил. При достаточной же мощности колёса будут вращаться. И конечно же, застрять будет сложнее, потому что колёса будут дольше продолжать вращение.
Однако очевидно, что у более лёгких грузиков есть и минус: скорее всего, их массы не хватит, чтобы подняться внутри щеки шкива до конца (ведь противодействующая пружина рассчитана на больший вес), а это значит, что максимально достижимая скорость квадроцикла упадёт. Впрочем, большой беды в этом нет, так как утилитарный квадроцикл не предназначен для быстрой езды, у него приоритет в мощности.
Поэтому тюнинг в виде установки облегчённых грузиков оптимален, если ваш квадроцикл эксплуатируется в труднопроходимых условиях, а не на гонках. Установив лёгкие грузики, мы добавим мощности на «низах», хоть и потеряем в максимальной скорости.
Покупка тюнинговых грузиков
Итак, от теории – к практике.
Я давно уже слышал о тюнинговых грузиках, в частности, Dr.Pulley – продукт заслуженный, проверенный. Они имеют особую клинообразную форму, соответствующую канавке и стенке внутри щеки, что позволяет максимально приблизиться к идеальному варианту. Когда и мощность добавляется, и максимальная скорость почти не падает. Но цена 78 евро + доставка из Европы – это для фанатов, а не для меня. Я так, чайник-любитель :). Но мне было бы крайне интересно добавить мощности на низах зимой, так как прошедший богатый на снег сезон показал недостаток этого параметра.
И вот недавно я наткнулся в сети на грузики отечественного производства, вот группа «Грузики ATV» во Вконтакте или сайт atv-gruzik.com, ссылку даю смело и всячески рекомендую. Делает их наш российский квадроциклист Наиль Сафин, отзывы о грузиках в АТВ-клубе самые хорошие. Грузики изготавливаются из капролона, материала неубиваемого. И главное – у них совершенно адекватная цена.
Рекомендуется использовать тюнинговые грузики массой, отличающейся от заводской не более чем на 10-15%. Тогда можно будет и сохранить приемлемую максимальную скорость, и получить дополнительную динамику. Масса штатных грузиков 25 г. Наиль предлагает два варианта грузиков для CF500-A – массой 21 и 22 г. (У него есть грузики и для других квадроциклов). Я подумал, что раз я по болотам не шарюсь, то мне больше подойдут грузики массой 22 г.
Я написал Наилю, оплатил грузики, и через пару дней он отправил мне посылку. А через 5 дней она уже была у меня, в Москве.

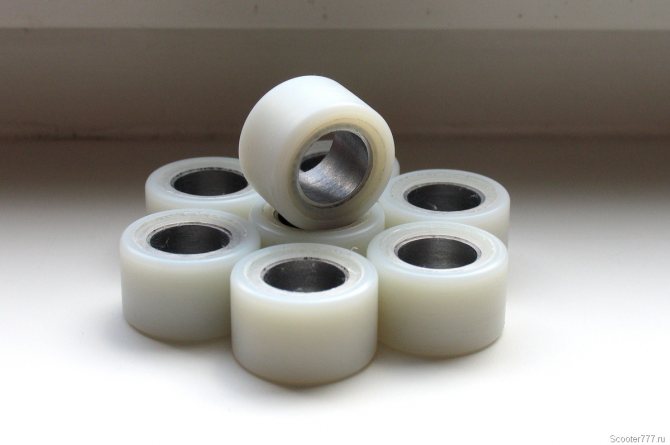

Вот такие прибыли грузики. Как я уже говорил, изготовлены они из очень прочного и износостойкого полимера – капролона, который используется в узлах трения, испытывающих большую нагрузку. Из капролона делают втулки, шестерни, валы, ролики и прочие детали, которые могут работать долго и без смазки. Поэтому к выбору материала вопросов нет – это лучшее, что может быть.
Внутри грузиков – стальной сердечник. Я всё гадал – как он будет запрессован внутри втулки? Оказывается, отлично запрессован – даже завальцован на глубину примерно 1 мм с обеих (!) сторон, то есть, металлическая втулка никогда не выскочит наружу. Это очень важно! Если бортика нет, сердечник рано или поздно может выдвинуться, повредить стенку канавки и заклинить грузик. Например, на мопедах это реально происходит. Поэтому и штатные грузики в обязательном порядке имеют вальцовку. Смотрите также вот этот комментарий внизу данной статьи.
Раз уж я решил написать исследовательский обзор, то первым делом проверим качество изготовления. Для этого я замерю габаритные размеры и массу.
Вот фото измерений массы.
Итого, четыре грузика имеют массу 22,0 г и остальные четыре – 22,1 г, значит, точность изготовления – 99,5%, это великолепный результат. (Вспоминаю китайские «семиграммовые» грузики для скутера, где был плавающий недовес в 0,5-0,7 грамма!) Впрочем, я ради абсолютного идеала снял «лишние» 0,1 г дремелем, теперь у меня все грузики идентичны друг другу по 22,0 г. Их общая масса – ровно 176 граммов.

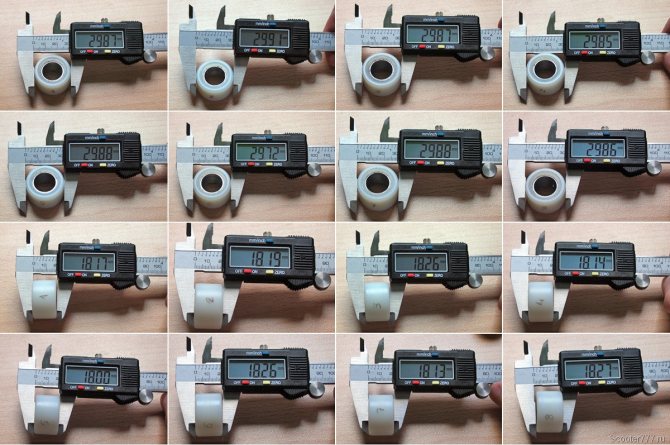

Вот фото габаритных измерений, хотя они не столь важны, как масса.
Небольшая разница по толщине, но это вообще не играет никакой роли.
Результат очень хороший, качество производства грузиков стабильное, теперь ставим грузики в вариатор.
Установка грузиков
Для установки грузиков нам потребуется снять крышку вариатора и его ведущий шкив. Я уже описывал эту процедуру в статье «Чистка вариатора квадроцикла», можно взять её за руководство.
Новые грузики размещены на своих местах. Я их покатал в канавках – ходят, как родные. Люфта нет, всё чётко.
Собираем всё назад, затягиваем гайку шкива вариатора с положенным моментом 115 Нм, и можно испытывать.
Прежде чем менять грузики, я сделал на щеке шкива пометку маркером и газанул до упора на штатных грузиках, чтобы понять, до какой максимальной высоты поднимается мой ремень. И аналогичный эксперимент я провёл с облегчёнными грузиками. Я думал, что раз грузики легче, то ремень будет подниматься ниже. Однако казалось, что ремень поднимается ровно на ту же высоту, так что мой эксперимент ничего не показал.
Ну и отлично!
Впечатления от эксплуатации
Жаль, конечно, что зима уже закончилась – в снегу было бы гораздо понятнее, насколько изменилась мощность на низах. Мне сейчас остаётся только субъективно оценивать поведение квадроцикла. Да, вместо штатных 25-дюймовых колёс у меня установлены тяжёлые 26-дюймовые колёса Deestone Mud Crusher, это важно.
Я решил для начала сделать какие-то объективные замеры. Для этого предварительно несколько раз замерил время разгона до 60 км/ч на штатных грузиках, получалось 7-8 секунд в зависимости от наклона дороги (чаще 8). Затем то же испытание провёл с новыми грузиками в точно тех же местах. Длительность разгона уменьшилась на секунду, получилось 6-7 секунд (в основном 6). Но потом я подумал, что это мало что говорящий тест, потому как 60 км/ч – это уже достаточно высокая скорость (верхи), а мне интереснее проверить работу именно на низах. Но как я замерю разгон до, скажем, 30 км/ч? Никак, у меня нет такого точного прибора, который бы засекал доли секунды. Поэтому тест с разгоном, хотя что-то и показал, но не совсем тот параметр, что ожидалось – точнее, не в том диапазоне.
Чисто субъективно при старте «газ в пол» стало заметнее «вдавливать в кресло».
Ещё я проверил максимальную скорость, она упала примерно на 5-6 км/ч. Это очень неплохо! Иногда (хотя и редко) я езжу быстро.
В общем, после таких тестов я ничего особо не понял и поэтому поехал кататься в лес с пассажиром, чтобы оценить всё на практике.
Вот где наступил реальный приход! Я вообще ни разу не пользовался пониженной передачей. Я ездил по глиняным лужам, поднимался в довольно крутые горки, плавал через реки, выбирался на достаточно крутые берега – всё это происходило на повышенной передаче и никогда, ни разу я не почувствовал недостатка мощности. Квадр в затруднённых условиях ехал точно так же, как и на понижайке.
Ровно те же самые впечатления были и у второго водителя, когда мы поменялись местами. Мотор никогда не надрывался, курок газа даже близко не подходил к пределу. Супер!
Конечно, квадрик не стал 800-кубовым, но ощущение достаточности мощности сопровождало всю дорогу. И если раньше в моих планах было использовать тюнинговые грузики только зимой, то сейчас я их решил оставить на постоянную работу.
Итак, всего за одну покатушку на практике я убедился, что грузики реально работают! Пусть моя оценка была субъективной, но разницу я ощутил, это бесспорно. И это было даже на 22-граммовых грузиках, а 21-граммовые должны добавить ещё больше мощности (но и уменьшить максимальную скорость).
Так что тюнинг грузиков рекомендую смело, это реально работает. Если вашему квадроциклу не хватает мощности для труднопроходимых условий, то установка облегчённых грузиков – это то, что надо. Я бы даже порекомендовал ставить именно 21-граммовые грузики, разница будет более ощутимая.
Добавление, июль 2015. Я проехал несколько сот км в условиях летней жары. Квадр не жалел, гонял и на максимальной скорости, и продолжительное время – то есть, вариатор нагревался очень сильно, жаром от его крышки обжигало голую ногу. Я вскрыл вариатор, чтобы оценить состояние роликов после работы в условиях высоких температур. И вот что я там увидел:
Покрупнее:
Износ роликов – нулевой, никаких следов деформации капролона не зафиксировано. Ну и отлично, значит, если уж при июльской жаре с ними ничего не случилось, то можно кататься смело и не переживать о том, что происходит внутри шкива.
Кроме того, я проверил работу грузиков в болоте – эффект 100%-ный, колёса больше не тормозятся грязью, они крутятся всегда.
Добавление от 2021 года: новые грузики от Наиля (atv-gruzik.com)
Итак, мой обзор грузиков от Наиля был написан почти 5 лет назад, за это время у меня сложились отличные отношения с Наилем, поэтому с удовольствием допишу статью о том, как обстоят дела с производством грузиков сегодня.
Во-первых, грузики теперь изготавливаются не из капролона, а из нового суперконструкционного полимера (обобщённый термин пластика), который превосходит капролон по всем параметрам, в частности, по температуре, которой порой было мало для квадриков CFMOTO и, тем более, Artic Cat. Дело в том, что если сильно отжигать на квадре, то вариатор перегревается, и грузики могут расплавиться. Я так делать не умею, но случаи выхода грузиков из строя были. Поэтому Наиль провёл огромную работу по поиску и тестированию нового материала, который даёт запас по температурной стойкости грузиков.
Во-вторых, точность изготовления за эти годы ещё более возросла. Пластиковая часть более не вытачивается на токарном станке, а отливается из пластика. Металлическая втулка изготавливается и доводится до необходимой массы с точностью до 0,1 грамма.
В-третьих, Наиль научился изготавливать грузики для вариаторов канадской фирмы CVTech. Они (вариаторы) ставятся на квадроциклы Polaris (новые модели), все новые модели CFMOTO, 800-кубовые квадроциклы Русская Механика, а также Cectek, и в качестве тюнинговых – на BRP. Грузики там мало того что очень хитрой формы, а ещё и нагрузки на них очень высокие, из-за чего обычные пластики в таких вариаторах долго не живут, разлетаются и расползаются. Поэтому произвести тюнинговые грузики для таких вариаторов очень непросто – канадцы-то умеют, но теперь ещё умеет и Наиль – пожалуй, первый и единственный в мире кроме канадцев.
А ведь вариатор CVTech тоже подвержен тюнингу с теми же положительными эффектами, о которых я писал в статье. Вы получаете и более плавный старт, и лучшую тягу при разгоне, что особенно заметно на моделях со слабым движком, например, CFMOTO X4. Поскольку там нет мокрого сцепления (где устанавливается данный шкив), а сцеплением служит сам ремень, то правильная работа вариатора очень важна.
Заказать грузики можно на сайте Наиля: atv-gruzik.com – заходите, там есть все контакты и все условия покупки.
Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено.
