Датчик массового расхода воздуха (ДМРВ или MAF) является одним из ключевых компонентов электронной системы впрыска топлива в автомобиле. Он установлен между воздушным фильтром и впускным коллектором двигателя. Датчик массового расхода воздуха измеряет количество воздуха, поступающего в двигатель, или расход воздуха.
В современных автомобилях датчик температуры всасываемого воздуха или IAT встроен в ДМРВ. Существует несколько типов датчиков расхода воздуха, однако в современных автомобилях используется датчик с термосопротивлением. Посмотрим, как это работает.
Как работает ДМРВ
В датчике массового расхода воздуха есть небольшой провод, нагреваемый электрически (термосопротивление). Рядом с измерительным элементом установлен датчик температуры, который измеряет температуру воздуха возле термосопротивления.
Когда двигатель работает на холостом ходу, через измерительный элемент проходит небольшое количество воздуха, поэтому для поддержания температуры термосопротивления требуется очень низкий электрический ток.
Когда вы нажимаете на газ, дроссель открывается, позволяя бОльшему количеству воздуха проходить через измерительный элемент. Проходящий воздух охлаждает термосопротивление.
Чем больше воздуха проходит через провод, тем больше электрического тока необходимо для поддержания его в горячем состоянии. Величина тока пропорциональна воздушному потоку.
Небольшой электронный чип, установленный внутри ДМРВ, преобразует электрический ток в цифровой сигнал и отправляет его на блок управления двигателя (ЭБУ).
Контроллер использует сигнал воздушного потока для расчета количества впрыскиваемого топлива. Цель состоит в том, чтобы поддерживать соотношение воздух / топливо на оптимальном уровне.
Кроме того, ЭБУ использует показания расхода воздуха для определения моментов переключения автоматической коробки передач. Если ДМРВ не работает должным образом, АКПП также может переключаться по-другому.
Читайте также:
Всё, что нужно знать о датчиках массового расхода воздуха
Датчик массового расхода воздуха необходим двигателю, точнее электронному блоку управления двигателем, для правильного расчёта количества впрыскиваемого топлива. Сразу отметим, что ДМРВ давно используются на всех бензиновых двигателях с электронным впрыском, а также на поздних дизелях под экологические нормы Евро-4 и выше. Но выполняемые задачи разные. Дизелям ДМРВ нужен в первую очередь для того, чтобы ЭБУ мог корректно рассчитать объем подачи рециркулирующих отработавших газов.
Бензиновым моторам ДМРВ крайне необходим для соблюдения стехиометрической смеси. Напомним, что для успешного и полного сгорания смеси воздуха и бензина их пропорция по массе должна составлять 14,7 к 1. Т.е. на 14,7 кг должно приходиться 1 кг топлива. При такой пропорции все образуемые двигателем продукты сгорания нейтрализуются катализатором.
Если топливная смесь богатая, то в выхлопных газах будет много как несгоревшего топлива (углеводородов), так и угарного газа (СО, монооксид углерода).
Если топливная смесь бедная, то избыток кислорода, не участвующего в окислении топлива, соединяется с азотом. Напомним, что воздух, которым мы дышим и который попадает в цилиндры, на 78% состоит из азота. В условиях камеры сгорания кислород окисляет азот, образуются оксиды азота, приносящих много вреда экологии.
Сделаем небольшое лирическое отступление и отметим, что блок управления двигателем не во всех режимах придерживается стехиометрической смеси. Например, при разгоне блок управления сознательно немного «богатит» смесь, чтобы обеспечить достаточный объем паров топлива. Добавим, что при разгоне показания с лямбда-зондов также не учитываются. Также во время прогрева для компенсации плохой испаряемости топлива двигатель работает на богатой смеси без учета лямбда-регулирования.
На нашем YouTube-канале вы можете посмотреть видеообзор про датчики массового расхода топлива.
Выбрать и купить датчик массового расхода воздуха (ДМРВ, MAF-сенсор) для интересующей вас модели автомобиля вы можете в нашем каталоге б/у запчастей.
-
Читайте также:
НЕМНОГО ПРО ДАД
Для измерения расхода воздуха также используются датчики абсолютного давления. Их устанавливают во впускном коллекторе, они работают в паре с датчиком температуры воздуха. На атмосферных моторах по разряжению во впускном коллекторе эти датчики измеряют количество фактически попавшего в цилиндры воздуха. В одиночку, т.е. без ДМРВ, они применяются на простых бензиновых моторах и, кстати, обеспечивают более резвые отклики на газ, т.к. расположены близко ко впускным клапанам.
В паре с ДМРВ датчики абсолютного давления обязательно используются на моторах с турбонаддувом. Они просты и очень надежны, могут пострадать только от саже-масляного налета, но легко чистятся.
Выбрать и купить датчик абсолютного давления (ДАД, MAP-сенсор) для интересующей вас модели автомобиля вы можете в нашем каталоге б/у запчастей.
ОСНОВНЫЕ ТИПЫ РАСХОДОМЕРОВ
Итак, для измерения массы поступающего в двигатель воздуха используется ДМРВ. На моторах используется два основных типа «расходомеров». Это датчики с нитью и с плёночным чувствительным элементом. Они работают по приблизительно одинаковой схеме: измеряют объем проходящего воздуха нагреваемым элементом.

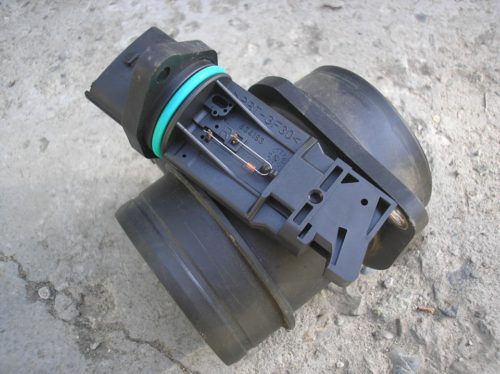

В ДМРВ с нитью чувствительным элементом является тонкая проволока (нить) из платины. Она расположена во впускном тракте после воздушного фильтра и до дроссельной заслонки в потоке воздуха. Ток нагревает нить, воздух ее охлаждает. Температура нити – всегда поддерживается на уровне 120°…150° выше температуры проходящего воздуха. Каким же образом нагретая проволока измеряет массу проходящего воздуха?
Все очень просто. Электрическое сопротивление нити зависит от ее температуры, а температуру «сбивает» поток воздуха. Следовательно, поддерживая температуру нити электрическим током, можно делать вывод об объеме проходящего через впускной тракт воздуха. Собственно показания с ДМРВ с нагреваемой нитью представляют собой значения напряжения. Показания напряжения передаются в блок управления в виде выходного напряжения. Далее ЭБУ по заложенным в программу значениям пересчитывает Вольты в объем поступающего в камеры сгорания кислорода.
На смену ДМРВ с нитью пришел пленочный датчик, он же термоанемометрический. Он появился еще в начале 1990-х как более точный измеритель массы воздуха и используются до сих пор. Чувствительный элемент с двумя терморезисторами и нагревательным резистором между ними. Также в нем присутствует датчик температуры воздуха, что дополнительно увеличивает его точность.
Пленочный ДМРВ работает очень просто: поток воздуха проходит вдоль терморезисторов (каждый из которых равномерно нагревается), охлаждает первый терморезистор, а ко второму воздух попадает уже подогретым. В результате фиксируется разница температур терморезисторов, связанная с ней разница в электрическом сопротивлении, которую фиксирует электроника. Таким образом измеряется объем проходящего воздуха. Т.к. у пленочного ДМРВ два чувствительных терморезистора, то они способны измерять как прямой, так и обратный поток воздуха.
ПЛЮСЫ И МИНУСЫ ДМРВ ДВУХ ТИПОВ
ДМРВ с нагреваемой нитью простой, неприхотливый, но неточный. Точность измерения массы воздуха не очень высокая, также он не учитывает обратный поток воздуха, из-за чего в некоторых режимах формируется бедная ТВС. Двигатели с таким датчиком не отвечают экологическим нормам Евро-4 и даже Евро-3. Зато с таким датчиком ничего не случается, даже загрязнение ему не страшно.
Для сохранения теплообмена при выключении зажигания на нить подается высокое напряжение, разогревающее нить до 500 градусов на несколько секунд. При этом сгорает вся оседающая на ней пыль и сажа. Если такого самоочищения недостаточно, нить ДМРВ прекрасно очищается спецсредствами.
Пленочные ДМРВ способны измерить обратный поток воздуха, который практически постоянно присутствует при работе двигателя. Обратный поток образуется при отражении воздуха от закрытых впускных клапанов. Обратный поток измеряется просто: при охлаждении чувствительных элементов в обратном направлении, т.е. от двигателя к фильтру. Однако с обратным потоком в сторону ДМРВ летит сажа, масляные пары и другая грязь, производимая двигателем. Бывают случаи попадания на чувствительный элемент соринок и даже насекомых через старый или некачественный воздушный фильтр.
СИМПТОМЫ НЕИСПРАВНОГО ДМРВ
Пленочный ДМРВ с покрытым грязью чувствительным элементом датчик начинает врать. Проблема с загрязнением очень серьезная и чистке он не поддается.
Если датчик врет, то блок управления двигателя выбирает неадекватное количество топлива и выставляет некорректный угол опережения зажигания. В итоге, нарушается работа двигателя. Машина тупит, льет много топлива или вообще не заводится из-за перелива топлива.
Двигатель будет относительно нормально работать с полностью неисправным или отключенным ДМРВ. Если сигнал с расходомера отсутствует, то блок управления двигателя использует расчетную модель массы воздуха, которая используется как раз в случае полной неисправности ДМРВ.
КАК ПРОВЕРИТЬ ДМРВ?
Еще раз упомянем, что ДМРВ с нитью, пока она цела, обычно никаких проблем не вызывают и в крайних случаях прекрасно чистятся бесконтактными чистящими средствами. Исправный ДМРВ при включенном зажигании и неработающем двигателе выдает напряжение в 1 Вольт. Это напряжение можно измерить мультиметром между двумя сигнальными проводами. Как правило, это провода 3 и 5 (на датчиках Bosch) или 3 и 4 на датчиках Denso. Если напряжение выше 1,03 Вольта, то он уже врет, но скорее всего, чистка нити может восстановить точность его показаний.
Таким же образом датчик можно проверить и снятый датчик без автомобиля. Нужно только подать на него 12 Вольт для питания по соответствующим проводам.
Капризные пленочные ДМРВ можно проверить мультиметром. Сам производитель, компания Bosch, рекомендует проверку напряжения покоя при неработающем двигателе и включенном зажигании: напряжение должно составлять 1 Вольт ровно. Разбежка может составлять до 0,02 Вольта. Если напряжение на ДМРВ меньше 0,98 Вольт, то он точно подлежит замене. Если напряжение больше 1,02 Вольта, то ДМРВ скорее всего нужно менять. Дело в том, как показывает практика, ДМРВ с напряжением в до 1,3 Вольта может оказаться исправным, и в то же время с напряжением в правильные 1 Вольт – неисправным.
Эту проверку нужно комбинировать со вторым способом. Второй способ подразумевает измерение пикового напряжения. Но тут есть нюансы. Если двигатель оборудован дроссельной заслонкой с троссовым приводом, то нужно на работающем на холостом ходу двигателе вручную резко открыть дроссель. При этом на исправном ДМРВ напряжение подскочит до 4 Вольт и более. Если напряжение будет меньше 4 Вольт, то ДМРВ точно неисправен. Правда, такой способ не подходит для диагностики турбомоторов, где ускорение потока воздуха происходит с заметной задержкой и может не вырастать до пиковых значений при прогазовках на неподвижном автомобиле.
На моторах с электронным дросселем проверка выполняется таким же образом, но есть два нюанса. Во-первых, открыть дроссель можно только нажатием акселератора. Во-вторых, нужно точно знать пиковое напряжение конкретного исправного ДМРВ при такой проверке. Это значением может быть и ниже 4 Вольт. Т.е. фактическое значение нужно измерять с неким корректным значением, которое вам известно из практики или из рекомендаций производителя автомобиля.
Самые современные пленочные расходомеры (типа HFM6) подают в ЭБУ цифровой частотный сигнал. Оценить работоспособность такого расходомера проверкой напряжения невозможно. Правда, такие датчики хорошо диагностируются встроенными средствами, и появляются ошибки, указывающие на слабый сигнал с расходомера.
Проблемы с датчиком массового расхода воздуха
Проблемы с ДМРВ распространены во многих автомобилях, включая BMW, GM, Volkswagen, Mazda, Toyota, Nissan и др. Чувствительный элемент может быть загрязнен или поврежден.
Например, в некоторых двигателях Mazda Skyactiv неисправный датчик массового расхода воздуха может привести к тому, что двигатель будет проворачиваться, но не заводиться.
Неправильно установленный или загрязнённый воздушный фильтр может привести к более быстрому выходу из строя датчика расхода воздуха. Чрезмерное замачивание моющегося воздушного фильтра также может вызвать проблемы с ДМРВ.
Основные неисправности датчика массового расхода воздуха
Как и в случае с любым другим датчиком двигателя, неисправность датчика массового расхода воздуха означает неверные расчеты ЭБУ двигателя и, как следствие, неправильную работу система впрыска. Это может вызвать чрезмерный расход топлива или, наоборот, недостаточную подачу топлива, что снижает мощность двигателя.
Наиболее очевидные признаки неисправности датчика:
- Появление на приборной панели автомобиля знака «Проверьте двигатель».
- Значительное увеличение расхода топлива при нормальной работе.
- Снижение интенсивности разгона двигателя.
- Затруднение запуска двигателя и самопроизвольные остановки его работы.
- Работа только на определенной частоте оборотов двигателя.
Если вы обнаружите какие-либо признаки неисправности датчика массового расхода воздуха, попробуйте отключить его. Увеличение мощности двигателя подтвердит выход из строя ДМРВ. Если это так, его необходимо почистить или заменить. В таком случае нужно выбрать датчик, рекомендованный производителем автомобиля.
Симптомы плохого ДМРВ
Загрязненный или неисправный датчик массового расхода воздуха не может правильно измерить расход воздуха. Это приводит к тому, что компьютер двигателя неправильно рассчитывает количество впрыскиваемого топлива.
В результате плохой датчик массового расхода воздуха вызывает различные проблемы, в том числе незапуск, остановка двигателя, снижение мощности и плохое ускорение. Кроме того, неисправный ДМРВ может вызвать загорание индикатора Check Engine или Service Engine Soon.
Проблема с MAF также может изменить настройку переключения передач АКПП.
Когда сигнал датчика расхода воздуха отличается от ожидаемого диапазона, ЭБУ регистрирует неисправность и сохраняет соответствующий код ошибки, включая индикатор «Check Engine» на приборной панели.
Этот код неисправности можно получить с помощью диагностического сканера или адаптера ELM327 с программой Torque. Обычно с датчиком массового расхода воздуха связаны следующие коды ошибок:
- P0100 — ДМРВ, неисправность цепи;
- P0101 — ДМРВ, диапазон / производительность;
- P0102 — ДМРВ, низкий уровень сигнала;
- P0103 — ДМРВ, высокий уровень сигнала;
- P0104 — ДМРВ, прерывистый сигнал.
Коды неисправностей P0171 — слишком бедная смесь, блок 1 и P0174 — слишком бедная смесь, блок 2 также часто вызваны плохим или загрязненным датчиком массового расхода воздуха.
Датчик массового расхода воздуха: Признаки неисправности и стоимость замены
Если в вашей машине вышел из строя датчик массового расхода воздуха, то мы рекомендуем производить ремонт в автомастерской. К счастью автомобилистов, стоимость работы по замене датчика небольшая, поскольку в большинстве автомашин ДМРВ легко доступен. В большинстве случае для замены расходомера воздуха необходимо примерно время от 15 минут до 1 часа, в зависимости от марки и модели автомобиля.
К сожалению, для тех же автомобилистов, во многих уже современных автомобилях для замены этого ДМРВ необходим специальный инструмент. Также во многих современных автомобилях после замены датчика расхода воздуха, возможно придется заново «прописывать» данный расходомер в блоке управления двигателем, тем самым информируя электронику о новом датчике. Поэтому получается, что не все владельцы автомобилей знакомые с авторемонтом могут самостоятельно поменять ДМРВ в своей машине.
Стоит ли покупать для своей машины не оригинальный датчик массового расхода воздуха? Как Вы сами понимаете и к сожалению, стоимость ДМРВ не маленькая. Поэтому многих водителей частенько интересует такой вопрос,- » А можно ли вместо оригинального расходомера приобрести его аналог?»
Однозначно на этот вопрос ответить нельзя. Все в первую очередь зависит от марки и модели вашего автомобиля и конечно же от производителя датчиков. Например, на рынке есть такие автомобили, для которых Вы не оригинальных датчиков просто не найдете.
Мы не рекомендуем Вам покупать не оригинальные датчики, поскольку, в таком случае, вы просто рискуете выбросить свои деньги на ветер, так как по проверенной статистике эти не оригинальные датчики служат недолго.
Если вы все-же решились приобрести неоригинальный ДМРВ, то выбирайте только надежных поставщиков среди известных вам производителей.
К нашему сожалению, стоимость датчиков массового расхода воздуха не маленькая (особенно в современных новых автомобилях). Так что советуем на этом не экономить, поскольку, потратив немаленькие деньги на неоригинал Вы можете столкнуться с небольшим сроком службы данного датчика, и в конечном итоге рано или поздно по новому приобретете на свою машину оригинальный расходомер.
Согласитесь, это неразумно.
Помните всегда о том, что иногда экономия может выйти вам боком. Особенно тогда, когда речь идет конкретно об электронных компонентах в автомобиль.
Также хотим отметить следующее, что в некоторых моделях автомобилей датчик массового расхода воздуха встроен прямо в блок управления двигателем. В этом случае стоимость ремонта датчика может обойтись вам в очень кругленькую сумму.
В этом случае у вас есть единственный путь к экономии средств, это искать ту компанию, которая занимается ремонтом подобных агрегатов. Обычно такие компании ремонтируют подобные блоки заменяя сам датчик массового расхода воздуха, который встроен в блок управления двигателем.
Да, естественно, что ремонт в этом случае будет не дешёв, но все-же, он будет не сопоставим с той стоимостью нового блока управления двигателем.
Как проверять ДМРВ
В современных автомобилях единственным способом проверки датчика массового расхода воздуха является использование диагностического прибора.
Автомеханики измеряют количество воздуха (показания ДМРВ) на разных оборотах. Они сравнивают показания со спецификацией производителя или с показаниями заведомо исправного датчика.
Показания датчика массового расхода воздуха измеряются на холостом ходу, на 1000 об / мин, 2000 об / мин и 3000 об / мин.
Загрязнённый или неисправный ДМРВ, в большинстве случаев, будет показывать более низкий расход воздуха, чем заведомо исправный. В некоторых редких случаях неисправный датчик может показывать более высокие значения.
Конечно, разные двигатели будут иметь разные показания. Расход воздуха зависит от объёма двигателя, поэтому показания двигателя V6 или V8 будут выше.
Низкие значения массового расхода воздуха не означают, что датчик неисправен. Засоренный воздушный фильтр или забитый каталитический нейтрализатор также могут привести к снижению показаний датчика воздушного потока.
Подсос воздуха также влияет на показания датчика. Вот почему механики используют заведомо исправный датчик для сравнения показаний.
Есть ли способ проверить показания датчика массового расхода воздуха в домашних условиях? Конечно, например, здесь мы использовали приложение Torque для измерения показаний ДМРВ на разных оборотах.
Этот датчик исправный.
Чтобы использовать любое диагностическое приложение для смартфона, вам понадобится адаптер Bluetooth или Wi-Fi, который подключается к разъему OBD.
Иногда плохое электрическое соединение на разъёме датчика также может привести к тому, что показания воздушного потока окажутся вне диапазона. По этой причине клеммы разъёма, а также проводку необходимо тщательно осмотреть.

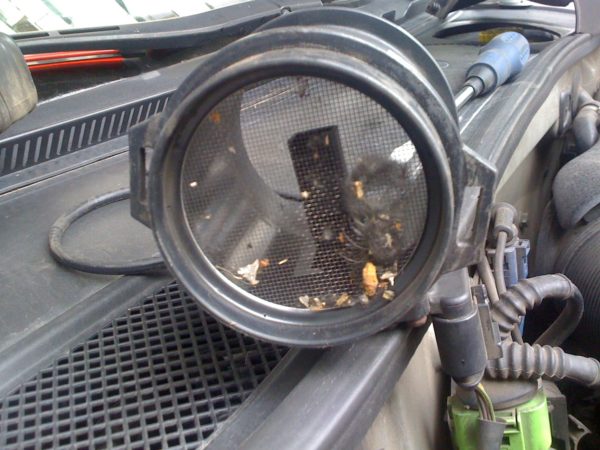

Часто, если воздушный фильтр не установлен должным образом, или корпус воздушного фильтра не закрыт, часть мусора может засосаться в датчик массового расхода воздуха и вызывать проблемы.
Иногда мусор может попасть во время замены воздушного фильтра. В этом случае ремонт прост. Датчик массового расхода воздуха должен быть очищен, а воздушный фильтр должен быть правильно установлен или заменён.
Проверка ДМРВ мультиметром
Этот способ работает на датчиках Bosch с номерами: 0 280 218 116, 0 280 218 004, 0 280 218 037.
Включаем мультиметр в режим измерения постоянного напряжения, выставляем предел 2 вольта.
Распиновка ДМРВ:
- Жёлтый (ближний от лобового стекла) — вход сигнала датчика;
- Серо-белый — выход напряжения питания датчиков;
- Зелёный — заземление;
- Розово-чёрный — к главному реле.
Цвета проводов могут меняться, но их расположение остается неизменным.
Включаем зажигание, двигатель не заводим. Подключаем мультиметр красным щупом к жёлтому проводу, а черным — к зелёному (на массу). Таким образом, мы измеряем напряжение между указанными выводами.
Использовать иголки и прочие дополнительные соединения не рекомендуется, т. к. они вносят погрешность в измерения. Смотрим показания мультиметра.
Напряжение на выходе нового датчика 0,996 — 1,01 вольта.
В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.
Напряжение ДМРВ:
- от 1,01 до 1,02 — хорошее состояние датчика;
- от 1,02 до 1,03 — неплохое состояние;
- от 1,03 до 1,04 — ресурс ДМРВ на исходе;
- от 1,04 до 1,05 — предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше;
- 1,05 и выше — пора заменить ДМРВ.
Эти же показания можно получить и без мультиметра, используя, например, приложение OpenDiag mobile.
Как проверить ДМРВ на исправность
Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.
Проверка ДМРВ в движении
Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика. Проверка происходит следующим образом:
Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот; Далее сядьте за руль машины и заведите мотор. Автомобиль должен начать работать в аварийном режиме, при котором будет гореть лампочка Check Engine
В такой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки; Попробуйте проехаться на автомобиле и обратите внимание на его динамику в сравнении с тем, как машина работала до отключения ДМРВ. С выключенным датчиком машина должна стать «живее», то есть быстрее разгоняться
Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.
Крайне не рекомендуется долго эксплуатировать автомобиль с отключенным ДМРВ.
Проверка ДМРВ мультиметром
Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода. В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:
- Розовый (или розово-черный): провод к главному реле;
- Зеленый: провод к заземлению;
- Серый: провод к питанию;
- Желтый: вход сигнала.
Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.
По результатам измерения можно сделать выводы о состоянии датчика:
- Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
- Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
- Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
- Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
- Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
- Датчик необходимо менять: 1,05 Вольт и выше.
Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.
Визуальный осмотр ДМРВ
Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).
Чаще всего жидкость может оказаться в датчике по следующим причинам:
- Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
- Забитый маслоотбойник системы вентиляции картера;
- Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.
Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.
(413 голос., средний: 4,58 из 5)
Загрузка…
Чистка ДМРВ
Если датчик загрязнен, можно попробовать очистить его. Чистка датчика массового расхода воздуха — деликатная процедура и может использоваться в качестве временного решения. Иногда это может помочь.
Что нельзя делать
Нельзя продувать датчик воздухом из компрессора. Можно оборвать проводники от кристалла к плате. Они очень тонкие (ок. 0,01мм) и мягкие. Закреплены гелеобразным компаундом, который растворяется лёгкими растворителями, и деформируется сильным потоком воздуха. Т. е. дунув компрессором, можно компаунд сдуть и оторвать проводники.
Для промывки нельзя использовать кетоны и эфиры. По трём причинам:
- Растворяют компаунд.
- При высыхании очень сильно охлаждают кристалл. Он может лопнуть, треснуть.
- Растворяют «маску» на кристалле.
Нельзя:
- лазить в измерительный элемент спичками, зубочистками, ватными палочками и пр.;
- промывать всякими средствами типа Wynn’s;
- не использовать очистители карбюратора «Абро», «Hi-Gear» и т. п.;
- не использовать аэрозоли с ацетоном, этиловым эфиром.

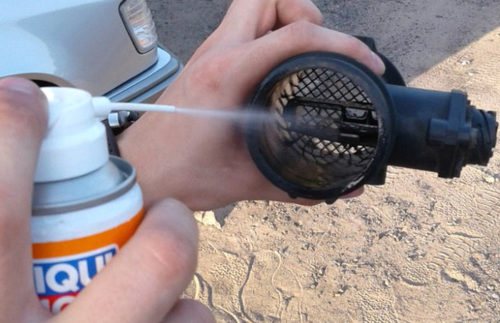

Использование очистителя ДМРВ
Для промывки датчика массового расхода воздуха лучше использовать специальный аэрозольный очиститель ДМРВ, например, LIQUI MOLY (арт. 8044) или KERRY (арт. KR9091).
Для этого необходимо снять датчик, по-возможности открутить измерительный элемент и распылить на него очиститель. В зависимости от загрязнений, повторить процедуру несколько раз. Дать высохнуть.
Роль ДМРВ
Задача заключается в создании смеси из бензиновых паров и воздуха. Датчик способен измерять два показателя, которые прочно связаны друг с другом:
- Время реакции;
- Количество используемого воздуха.
Получая точные данные, измеритель определяет оптимальное количество компонентов для создания пропорций воздуха с парами топлива. Если ДМРВ начнет выдавать неправильные значения, смесь не будет соответствовать режиму работы двигателя, в котором он функционирует на данный момент.
Как результат, мощность падает, расход горючего растет, отклик снижается, разгон занимает значительно больше времени. В зависимости от датчика, его опоздания могут проявляться в виде провалов при разгоне или плавающих оборотах на холостом ходу.
Оптимальный расход воздуха
Поскольку мы говорим про ВАЗ 2114, следует определить, какой же показатель расхода воздуха является оптимальным для его двигателя.
Исправный датчик при условиях работы двигателя объемом 1,5 литров на примерно 900 оборотах в минуту, количество потребляемого воздуха составит от 10 кг с погрешностью 0,5 кг за час. Если поднять обороты до 2000, тогда расход повысится примерно до пределов 19-21 кг.
При снижении количества воздуха при тех же оборотах, начнет тут же снижаться динамика, но при этом уменьшится расход топлива. Если же расход воздуха повысится, динамика увеличится, а за ним повысится и расход топлива.
Нельзя допускать отклонения датчика более чем на 2-4 килограмма, поскольку при таких обстоятельствах работа движка окажется очень капризной и непредсказуемой.
Причины поломки
На самом деле датчики расхода воздуха могут выходить из строя только по причинам, которые скрыты в вентиляции картера двигателя.
Эта вентиляционная система двухконтурная, она отвечает за работу при двух режимах — с закрытой или открытой дроссельной заслонкой. Если заслонка закрыта, газы из картера выходят через магистраль. Но определенная доля газов скапливается внутри магистрали холостого хода. При этом газ соприкасается с резистором нашего датчика, хотя тот покрыт пленкой. Из-за смолы, которая оседает на резисторе, ДМРВ начинает выдавать неправильную информацию. Отсюда возникает цепочка неисправностей.
Признаки поломки
Если датчик вышел из строя, симптоматика может появиться разнообразная, но в итоге это приведет к нарушению работоспособности мотора. Сначала может повыситься аппетит двигателя к бензину, потом будут наблюдаться плавающие обороты и т.д.
Существует несколько характерных признаков, по которым определяется поломка датчика ДМРВ:
- Наблюдаются провалы при работе двигателя с нагрузкой и при холостом ходу;
- Машина начинает медленнее разгоняться, динамика ощутимо страдает;
- При переключениях передачи двигатель выключается;
- Падает мощность;
- Повышается расход топлива;
- При горячем двигателе мотор с трудом заводится;
- На приборной панели загорается лампа проверки двигателя (Check Engine).
Если же датчик совсем не подает даже малейших признаков жизни, лампа на панели может не загораться. В этом случае поломка определяется за счет работы бортового компьютера и ошибок.
Можно провести диагностику, определив уровень сигнала датчика. Если уровень окажется низким, это говорит о:
- Отсутствии подключения датчика;
- Обрывах в цепи;
- Окислении и обрыве массы в цепи;
- Сбое в работе электронного блока управления мотором;
- Замыкании или обрыве сигнальных проводов;
- Вышедшем из строя ДМРВ.
Даже если вы обнаружили поломку, не спешите приобретать новый ДМРВ, поскольку этот датчик стоит от 1,5 до 4 тысяч рублей.
В некоторых ситуациях может помочь простая проверка и чистка ДМРВ. Причем обращаться в сервисный центр при этом вовсе не обязательно. Вы легко справитесь поставленной задачей своими собственными руками.
Это интересно: Воет коробка передач на ВАЗ-2114, что делать, последствия
Для чего нужен ДМРВ

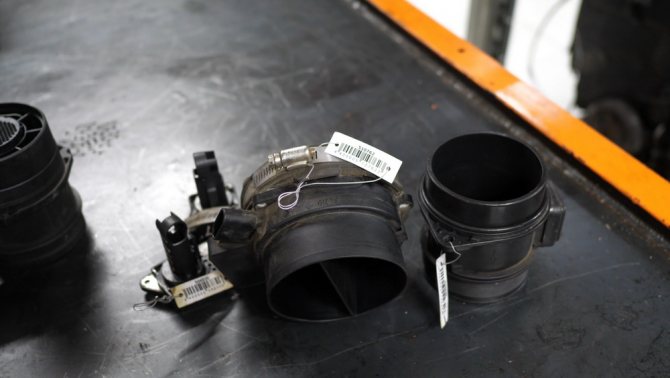

На фото датчик массового расхода воздуха. Она всегда находится на выходе воздушного фильтра
Как уже было сказано, главная задача ДМРВ – проинформировать ЭБУ о том, сколько воздуха в данный момент проходит в камеры сгорания силового агрегата автомобиля. Эта информация важна, поскольку в отличие от карбюраторного двигателя, рабочая смесь в котором создается карбюратором, инжекторный двигатель формирует смесь в цилиндрах. Воздух в инжекторе всасывается в цилиндры разрежением, а бензин впрыскивается форсунками.
Каждый впрыск строго дозированный, и подачу порции топлива регулирует электроника на основании информации, полученной от датчиков. Доза топлива зависит от положения коленвала, скорости, с которой он вращается, от положения дросселя, а также от количества воздуха, заходящего в цилиндры. Датчик ДМВР помогает ЭБУ сбалансировать горючую смесь и обеспечить тем самым оптимальную работу двигателя в данных условиях.
С ДМРВ или обойдемся без него?
Отключение расходомера воздуха или его снятие с автомобиля всегда приводит к подаче сигнала Check Engine. Однако при этом мотор будет без особых проблем работать и дальше. Другой вопрос, что на бортовых компьютерах современных автомобилях устанавливается обновленный софт с «аварийной» программой, которая в таких случаях способна поднять холостые обороты двигателя до 1500 об./мин. Вдобавок доработанная «прошивка», получая описание ДМРВ в виде некорректного сигнала, автоматически провоцирует снижение динамических характеристик транспортного средства в сочетании с существенно повышенным потреблением бензина или дизтоплива. И даже на условно простых моделях автомобилей, не исключая из их числа отечественных, типа первого поколения «Лады», неисправность датчика тоже грозит заметным ослаблением мощностных показателей мотора и явным перерасходом горючего. Отсюда вывод: игнорировать ошибки датчика массового расхода воздуха, а уж тем более отключать его, нецелесообразно.
Как устроен датчик массового расхода воздуха
Воздух, как компонент горючей смеси, поступает в цилиндры через воздушный фильтр по патрубку. ДМРВ монтируется в корпусе воздушного фильтра и соединяется с патрубком. Соединения герметичны, подсос воздуха недопустим, благодаря этому датчик может точно определять количество воздуха, которое выходит после очистки фильтром, и передавать информацию на блок электроники.
Внутренне устройство ДМРВ, использовавшегося в Ford Windstar
Датчики массового расхода воздуха, устанавливаемые на автомобили, бывают нескольких типов:
- Первые датчики (расходомеры воздуха) базировались на принципе изменения сопротивления резистора под воздействием изгибаемой пластины. Пластинка-лопаточка закрепляется в корпусе расходомера и под потоком воздуха изгибается – чем мощнее поток, тем больше изгиб. Меняющееся сопротивление резистора при этом сигнализирует блоку управления автомобиля о количестве поступающего воздуха в двигатель.
- Самые распространенные сегодня расходомеры базируются на работе термоанемометрических измерителей. В корпусе датчика встроены две тонкие платиновые нити: одна рабочая, а вторая – контрольная. Обе нити нагреваются током и имеют одинаковую температуру. Рабочая нить обдувается потоком воздуха и для поддержания температуры на ней, равной температуре на контрольной нити, автоматика увеличивает проходящий через рабочую нить ток. Разность показателей проходящего через рабочую нить тока определяет количество воздуха, всасываемого двигателем.
- В расходомерах воздуха нового поколения в качестве измерителей используют кремневые пластинки с напылением платиновым покрытием.
Что такое ДМРВ?
Месторасположение расходомера воздуха.
Расходомер воздуха ВАЗ-2110-2112 (а также всех тольяттинских инжекторных моторов без исключения) установлен сразу за воздушным фильтром на входе во впускной тракт.
Его задача — измерять количество и температуру воздуха, который потребляет двигатель.
Эти показания имеют первостепенную важность для приготовления горючей смеси . Расходомер отправляет данные на ЭБУ двигателя, а тот в свою очередь, даёт команду форсункам на приготовление более богатой или более бедной смеси. Это без тонкостей.
Устройство датчика
Сам же датчик представляет собой комбинацию двух датчиков — контрольного и рабочего, а также нагревательного резистора.
В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.
Схема датчика массового расхода воздуха.
Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.
Принцип работы ДМРВ
Микромеханический расходомер массы воздуха с использованием нагревательной пленки. Нагревательные и измерительные резисторы выполнены в виде тонких платиновых слоев, нанесенных на кристалл кремния*. Вычисление объема воздуха производится по разности температур между датчиками S1 и S2 1 — диэлектрическая диафрагма Н — нагревательный резистор SH — Датчик температуры наг. резистора SL — Датчик температуры воздуха S1 и S2 — темп датчики до и после нагревателя. QLM — масса воздушного потока t — температура Симптомы неисправности датчика массового расхода воздуха:
• Появление ошибки Check Engine; • Повышенный расход топлива; • Плохо заводится на горячую; • Машина стало медленно разгоняться; • Пропала мощность двигателя.
