Народные умельцы собирают модные квадроциклы из различной мототехники прошлого века. Это позволят вдохнуть новую жизнь в старые мотоциклы и мопеды, сделав их функциональнее и эффективнее. Так, например, можно собрать квадроцикл из «Днепра». Этот легендарный дорожный мотоцикл с коляской станет хорошим донором для новой мототехники.

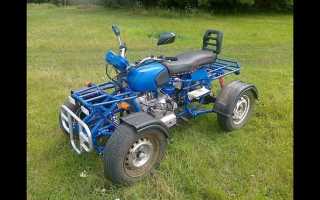

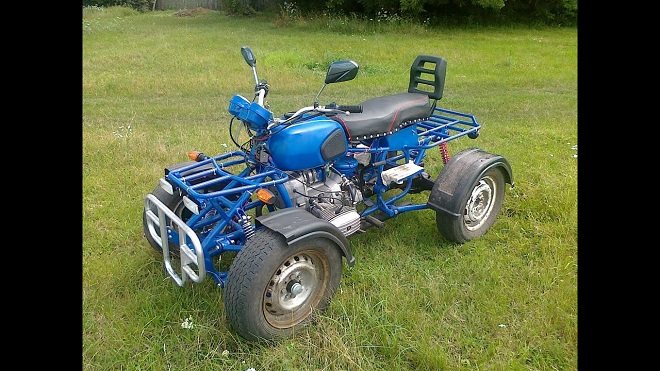

Чтобы собрать квадроцикл из «Днепра» своими руками, чертежи будущей конструкции следует проработать детально. Это тяжелый мотоцикл, который обладал четырехтактным двухцилиндровым двигателем. В зависимости от модификации он имел мощность от 22 до 36 л. с. Это позволяет создать мотовездеход, который сможет покорить жесткий офф-роуд, перевезти значительные грузы, а также обработать почву. Это многофункциональная тяжелая техника, характеристики которой не уступают популярным заводским моделям.
Квадроцикл можно сделать полноприводным или заднеприводным. Второй вариант предпочтительнее, так как его собрать проще. Для доработки системы полноприводной модели потребуется серьезно переделать существующую конструкцию, поэтому без помощи профессионалов в этом случае не обойтись.
Чтобы собрать квадроцикл из рабочего мотоцикла «Днепр» потребуется:
- Поперечная рулевая тяга.
- Рычаги для передней подвески.
- Пара передних ступиц от автомобиля с задним приводом.
- Труба с толщиной стенки 3 мм.
- Полуось или карданный вал.
- Задний мост.
Мастер должен иметь сварочный аппарат и уметь обращаться с ним. В ходе работы применяется электрический и ручной инструмент.
Самодельный квадроцикл с ДВС Урал
Уважаемые посетители сайта «Самоделкин друг» из представленного автором материала вы узнаете, как самостоятельно собрать квадроцикл с двигателем от тяжелого мотоцикла «Урал» своими руками. Пошаговое фото сборки и чертежи прилагаются. Квадроцикл относится к подразделению мото-вездеходов, благодаря колесной формуле 4х4 или же 2х4 он способен преодолевать ряд различных препятствий на нашем бездорожье: грязь, колеи, брод, снежные заносы, крутые подъемы и спуски.
Собрать квадроцикл можно самостоятельно, для чего понадобятся узлы и прочие запчасти от Отечественной авто-мототехники. Двигатель внутреннего сгорания бензиновый от тяжелого Советского мотоцикла «Урал» дополнительно было установлено принудительное охлаждение в виде двигателя отопителя от ВАЗ 2108 который по гофрированному шлангу нагнетает воздух на цилиндры охлаждая их. Рама сварена из стальных труб круглого сечения, детали изготавливались используя трубогиб
Длинна самодельного квадроцикла составляет 1950 мм, ширина 1200 мм, высота 1550 мм, база 1250 мм, колея 1000 мм, вес порядка 320 кг.
Колеса ВАЗ, задний укороченный мост от ВАЗ 2103, в качестве донора был куплен старый мотоцикл «Урал» с коляской.
Читайте также:
Материалы
- ДВС «Урал»
- труба круглого сечения
- амортизаторы
- гранаты ОКА
- мост укороченный ВАЗ 2103
- сайлентблоки
- колеса и ступицы ВАЗ
Инструменты
- сварочный инвертор
- УШМ (болгарка)
- дрель
- трубогиб
- измерительный и слесарный инструмент
- набор гаечных ключей
- краскопульт
- умелые руки)
Фото пошаговой сборки квадроцикла своими руками и чертежи.
Рама квадрацикла.
Задний мост ВАЗ 2103.
Источник
Самодельный квадроцикл из глубинки: игрушка за 3000 долларов без права на выезд
Белорусские деревни такие: за неказистыми с виду заборами порой можно отыскать настоящий клад. Казалось бы, ну чем может привлечь небольшой поселок между Витебском и границей с Россией, транзит через который не прекращается круглые сутки? Так и герой нашего материала Сергей не видит больших заслуг в собственноручно созданном квадроцикле, который вполне можно принять за заводскую модель.
«Идея родилась благодаря Интернету: насмотрелся — захотелось сделать самому. К тому же я байкер, у меня много запчастей от своих мотоциклов. Похожие модели есть уже давно, хватает китайских квадроциклов, причем более-менее красивых».
Самодельный квадроцикл безоговорочно стоит отнести к «более» красивым. Да, при ближайшем рассмотрении видны некоторые огрехи, но ведь и разработка пока не закончена! А что еще было подсмотрено у китайских моделей?
-
Читайте также:
«Планы и чертежи нарабатывал самостоятельно, а разработку начал с покупки четырех красивых колес с дисками R16. Обошлись они в 700 долларов. Вначале сварил каркас — это была самая приятная для меня часть. Потом занялся подвеской. Спереди — ступицы BMW 3-series, сзади — от Passat B3, проточены на диски на 5 болтов. Шаровую опору от BMW переделал под рычаги от Audi 80».

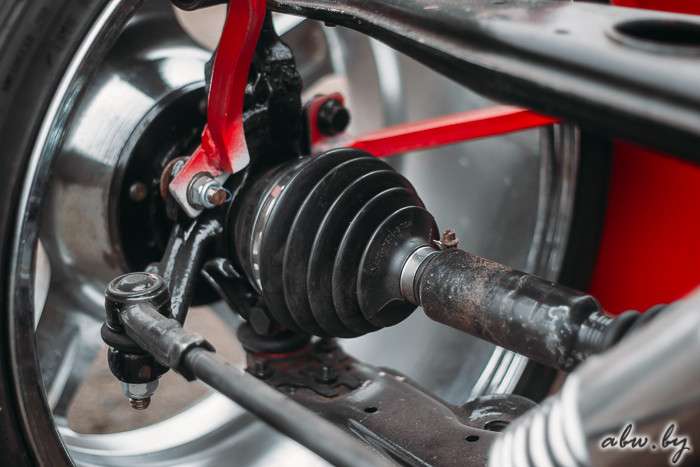

BMW, Audi, Volkswagen — бессменная белорусская тройка лидеров спроса и в разобранном виде. Как и советские мотоциклы, не желающие уходить на заслуженный покой.
«Сзади решил установить амортизаторы. От «Иж Юпитер» оказались совсем «никакими», поэтому поставил покрепче от «Днепра». Хотелось бы от нормального заводского квадроцикла, но цены на них заоблачные. Тормоза — простой цилиндр от УАЗа. До него стоял вакуумный усилитель, но он оказался не нужен: квадроцикл сразу в юз срывается».
Рассказывая об амортизаторах, Сергей указывает на стоящий неподалеку мотовездеход Yamaha Grizzly, на фоне которого шоссейный квадроцикл выглядит как игрушка. Но именно в этом и вся задумка: зачем мастерить еще один?
«По проекту квадроцикл должен был быстро ездить, поэтому и двигатель изначально планировал установить от мотоцикла. Но с ним эксплуатация на дорогах запрещена. Конечно, все на усмотрение инспектора, но чтобы не поставили квадроцикл «за сетку», решил установить двигатель попроще, как у мотоблока. Туда-сюда по деревне ездить хватает и этого Lifan. Обошелся он в 12.000 россиских рублей. Расход не замерял: сколько надо — столько налью».
«После первого выезда понял, что с вариатором трогаться с места квадроциклу трудно, да и задней передачи не хватало. Поставил КПП от «Днепра», цепь прикрыл металлическим кожухом. Чтобы и штаны туда не попали, и как защита при разрыве цепи, а то может быть очень неприятно. «Звездочка» с цепью от Иж оказалась гремучей. Неужели «звезды» сейчас такие, что зуб попасть нормально не может? Планирую переделать на зубчатый ремень. Сейчас для движения доступны 4 передачи и одна задняя. Я только до третьей передачи разгонялся, негде особо».
«Корпус делал из стеклопластика. Взял колесо, изготовил по нему лекало и долго и упорно трудился над обвесом. Покрасил, правда, немного с разводами, но это предварительная версия. Потом буду все разбирать и приводить к окончательному внешнему виду. Сзади добавятся сигналы как у автомобиля. Передняя часть еще не доделана. Хотелось бы красивый бампер, но не хватает идей. Подкинул бы кто! Фары от Toyota Celica».
На вопрос, будет бампер силовым или обычным, Сергей скромно усмехается: подобные излишества в виде лишнего железа явно ни к чему, прикрыть бы переднюю часть от пыли.

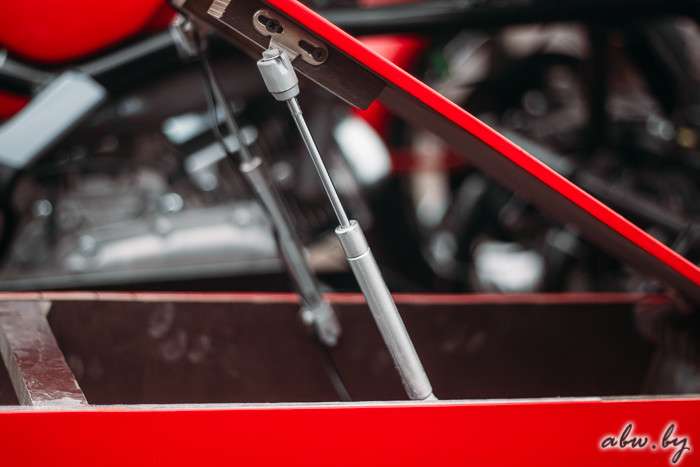

«Боковые ящики — из водозащищенной фанеры: один лист такого материала стоит 90 долларов. Опоры — мебельные газ-лифты. Нашлись дома, но со своими функциями справляются. «Музыка» от квадроцикла, водонепроницаемая, с переключателем на руле, который тоже достался от Иж. А вот с динамиками немного промахнулся: надо было водонепроницаемые, а купил просто влагозащищенные».
«Жил бы в России, можно было бы ездить с работы и на работу (это около 4 км хорошего асфальта с широкой обочиной. — Прим. авт.). Но у нас запрещена эксплуатация, а по полям на нем не поездишь. Вот и получается, что для скорости у меня хороший мотоцикл есть, для бездорожья — квадроцикл. А это так, игрушка. Хотя и вложил в нее за все время порядка 3000 долларов».
На этой слегка грустной ноте мы расстаемся. Уделом практически готового квадроцикла остаются сельские дороги и редкие выезды на хороший асфальт под страхом остановки сотрудниками ГАИ. Но Сергей не унывает и собирается оборудовать прицеп для перевозки аппарата. Кто знает, возможно, когда-то квадроцикл и покроется пылью, но хорошо бы, чтобы это была пыль дорог, а не от бесконечной стоянки.
Андрей ГОРЕЛИК Фото автора и героя материала ABW.BY
Народная переделка: как пенсионер своими руками собрал конкурента для МТЗ

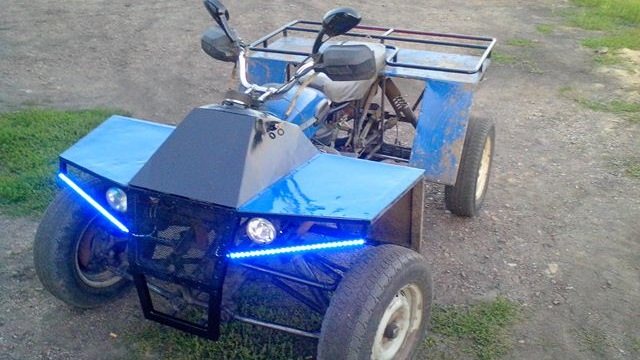

Как сделать квадроцикл своими руками из Урала
Вариантов, как сделать квадроцикл своими руками, множество. Важно определиться, что вы хотите получить в результате работы, и какими располагаете средствами. Рассмотрим более простой заднеприводный вариант.
-
Читайте также:
Из мотоцикла Урал, или из ИЖа
Для основы потребуется:
— две передние ступицы от легкового заднеприводного автомобиля (Жигули классика, Москвич);
— задний мост (желательно от автомобиля той же марки, от которой взяты ступицы, чтобы диски совпадали по крепёжным отверстиям);
— карданный вал, или полуось (в зависимости от конструкции);
— рычаги передней подвески (по желанию можно сделать полностью самодельные);
— рулевая поперечная тяга;
— труба (квадратная толстостенная, либо круглая водопроводная примерно ¾ дюйма);
Самодельный квадроцикл — сегодня сделать проще простого!
Это основное. Ещё куча мелочей понадобится по ходу работы.
Разбираем мотоцикл полностью. Нам нужна чистая рама без руля и амортизаторов.
Рисуем чертежи, или используем готовые и решаем, какой вариант задней подвески нам подходит:
— жёсткий без амортизаторов (более дешёвый и менее трудоёмкий, но подходит больше для высокой мягкой резины);
— на пружинах с амортизаторами;
Без амортизаторов
Отрезаем заднюю часть рамы вместе с креплением маятниковой вилки. Удлиняем раму и жёстко привариваем мост, используя косынки и укосины.
Важно учесть следующие моменты:
— редуктор моста, в случае замены, должен без проблем выниматься;
— направление вращения на выходе с Ураловской коробки передач — обратное. Т.е. автомобильный мост при установке нужно перевернуть, иначе будет ехать назад.
Задняя подвеска
Первое, с чего нужно начать, это полная разборка мотоцикла. На начальном этапе нам понадобится только рама, без амортизаторов и руля. Как только Урал был разобран, необходимо определиться с типом подвески и найти соответствующие чертежи квадроцикла из Урала. В качестве подвески для квадроцикла можно использовать один из перечисленных вариантов:
- Жесткая подвеска, не имеющая амортизаторов
- Подвеска на амортизаторах с пружинами
- Подвеска на рессорах
Жесткая подвеска
Данный тип является наиболее простым в исполнении, так как не придется ставить дополнительные элементы подвески. Для изготовления жесткой подвески, не имеющей амортизаторов, нам необходимо удлинить раму. Для этого, при помощи болгарки отрезается задняя часть рамы, в том числе и маятниковая вилка, а затем к оставшейся части привариваются толстостенные трубки, диаметр которых должен составлять примерно ¾ дюйма. Остается лишь приварить мост, для чего желательно использовать укосины и косынки. Использование данных запчастей в конструкции квадроцикла, повышается надежность подвески, что крайне важно.
На данном этапе работ стоит отметить, что на выходе с коробки передач мотоцикла Урал, получается обратное направление вращения, а, следовательно, перед установкой автомобильный мост нужно перевернуть. В противном случае, получится квадроцикл, который ездит не вперед, а назад.
Подвеска с амортизаторами
Такая подвеска более практична и комфортна, так как такие квадроциклы вряд ли будут использоваться для езды по ровным дорогам. Чтобы установить на будущий квадроцикл подвеску с амортизаторами, заднюю часть резать не придется. Также на месте остаются задний маятник и сайлент блоки. Процесс сборки начинается с приваривания моста к вилке. При этом, нужно обязательно с помощью широких косынок укрепить шов, который в противном случае, при эксплуатации просто вырвет.
В отличие от жесткой подвески, подвеска с амортизаторами требует применение полуоси от автомобиля, например, от ВАЗ 2108 или Оки. Карданный вал будет здесь не уместен только потому, что его крестовины технически не смогут передать крутящий момент под большим углом. Что касается пружин, то в большинстве чертежей квадроцикла из Урала, они остаются на прежнем месте.
Подвеска на рессорах
Такой тип подвески на самодельных квадроциклах встречается редко, и уместен лишь в том случае, если на квадроцикле планируется перевозить что-то тяжелое, а вдобавок ко всему будет использоваться кузов.
В первую очередь варится рама кузова. В связи с тем, что на нее пойдет большая нагрузка, рама должна быть сварена из толстостенных квадратных труб. Отлично подойдет сечение 70×40. По ширине рама должна соответствовать размерам моста, а по длине быть не короче рессоры. После того, как получился готовый кузов, остается приварить его к раме квадроцикла. Для этого нужно использовать укосины, тем самым обеспечивая высокую жесткость конструкции.
Вполне логично, что база квадроцикла с подвеской на рессорах будет гораздо больше, чем вышеперечисленные варианты, ввиду того, что задний мост расположен дальше. Однако это дает некое преимущество – можно использовать карданный вал от автомобиля, но он должен быть укороченным. Затем остается подсоединить один конец кардана к коробке передач, при помощи резиновой муфты, а другой – к мосту, через крестовину шарнира.
Квадроцикл своими руками с двигателем от Урала

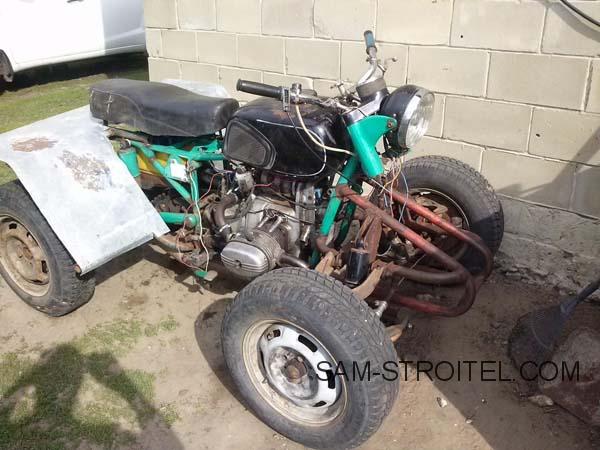

Самодельный квадроцикл с двигателем от мотоцикла «Урал»: фото и описание конструкции.
Приветствую любителей самодельной авто мото техники! Сегодня хочу показать самодельный квадроцикл построенный одним из умельцев.
В качестве донора для самоделки, автор использовал мотоцикл «Урал».
Мотоциклетная рама была доработана, сделаны крепления для рычагов подвески квадроцикла.
Также в этой конструкции использованы запчасти от автомобиля ВАЗ классика: колёса, рычаги подвески, полуоси, ступицы и пр.
На фото: передняя подвеска квадроцикла.
Силовой агрегат от мотоцикла «Урал», его мощность составляет приблизительно 32 л.с. Недостатком этого ДВС является довольно высокий расход топлива и периодический перегрев.
Чтобы понизить обороты двигателя, дополнительно установлен боротовой редуктор от ЛуАЗа.
В целом, получился отличный аппарат для поездок по бездорожью, конечно привод здесь только задний, но мощности двигателя вполне достаточно для такой техники.
Автор самоделки: Алексей Податнов.
Источник
Квадроцикл из «Урала»: сборка и особенности
Может показаться, что сделать квадроцикл из «Урала» достаточно сложно, но это не так. Потребуется подготовить необходимые детали и инструменты, а также рассмотреть инструкцию по сборке. Из одного старого, но рабочего мотоцикла можно сделать универсальный четырёхколесник, который будет применяться как для езды по бездорожью, так и в хозяйстве.
Стоит отметить, что собрать своими руками квадроцикл из «Урала» 4х4 довольно сложно. Для его качественной проработки потребуется обратиться за помощью к команде профессионалов, потребуется токарь, электрика и сварщик. Сделать переднюю подвеску независимой целесообразнее, чем собирать самодельный квадроцикл из «Урала» 4х4. В противном случае управление может вызывать трудности. Дело в том, что для обеспечения полного привода потребуется дополнить систему редуктором, что приведет к увеличению веса квадроцикла. Для сборки заднеприводной конструкции нужно подготовить следующее:
- Рабочий мотоцикл «Урал».
- Рулевая тяга поперечного типа.
- Одна пара передних ступиц от автомобиля с задним приводом.
- Рычаги передней подвески.
- Полуось либо карданный вал.
- Толстостенная труба из легкого сплава.
- Задний мост.
Стоит отметить, что задний мост и передние ступицы нужно брать от одного автомобиля. Это позволит избежать процедуры подгонки дисков под фиксационные отверстия. Эти детали рекомендуется брать от Москвича или ВАЗа. В работе потребуется набор ручного инструмента, а также болгарка и сварочный аппарат.
Коробка передач и тормоза
Если квадрик собирается на базе авто, заменяется цепная передача. Это значительно упрощает техобслуживание транспортного средства. Устанавливается механическая коробка передач (МКПП), так как с ней улучшается манёвренность. Входные валы направляются на передний и задний мосты. Колеса демонтируются от малогабаритного авто: Ока, Нива.
Тормозная система подбирается с учетом монтируемых колес. Поворотные кулаки демонтируются от Нивы или Оки. Чтобы собрать полноприводную модель, потребуются: рулевое управление от авто, привод трансмиссии и дифференциалы. В таком случае рама не используется. Лучше сварить конструкцию под объём мотора.
Подвеска также демонтируется от авто. На переднеприводной модели устанавливается редуктор. Следующий этап — изготовление корпуса. Для этого понадобятся стекловолокно, стеклопластик. Специалисты советуют воспользоваться первым материалом, так как с ним проще работать.
Предварительно подготавливается чертеж, вырезаются элементы корпуса из пенопласта. Для их фиксации между собой используется клей либо монтажная пена. К пенопласту приклеивается стекловолокно. Полученная конструкция присоединяется к раме. Корпус хорошо высушивается, грунтуется, шлифуется и красится.
Подбираются шины нужного размера. Если транспорт будет эксплуатироваться по бездорожью, нужно создать соответствующий клиренс (расстояние от днища до поверхности земли). Для этого устанавливаются колеса R17.
Полученный квадроцикл укомплектовывается поворотниками, фарами, приборной доской, аккумулятором. Электрооборудование подключается по предварительно составленной схеме. Для этого используются проводки, мультиметр для проверки напряжения в сети. На следующем этапе устанавливаются сидения. Транспортное средство проверяется на исправность, сопоставляются данные, отображенные на чертежах. Квадрик, правильно собранный, не уступает по техническим и эксплуатационным характеристикам готовому транспорту.
Как сделать квадроцикл из мотоцикла «Урал»?
На первом этапе создания мотовездехода нужно изготовить подвеску. Сначала старое транспортное средство потребуется разобрать. Раму аппарата нужно освободить от всех элементов, мастеру нужно снять амортизаторы и руль. Желательно заранее определить, какой тип подвески будет установлен для мотовездехода из «Урала», например:
- Подвеска на рессорах.
- Жесткая конструкция без амортизатора.
- Подвеска с амортизаторами на пружинах.
Конечно, лучше всего остановиться на подвеске с пружинными амортизаторами. Их можно взять со старого мотоцикла. Так как у аппарата будет 4 колеса, недостающие механизмы придётся докупить. Подвеска в этом случае будет иметь форму буквы «А». Нужно правильно рассчитать вес будущего квадроцикла. В этом случае амортизаторы позволят обеспечить плавность хода при езде по жесткому офф-роуду.
Двигатели и трансмиссия
Мотор от «Урала» чаще всего используют при создании самодельных квадроциклов. Этот двигатель достаточно мощный и выносливый, что обеспечивает мототехнику высокой функциональностью. Такой квадроцикл можно будет эксплуатировать как для езды по бездорожью, так и в хозяйственных целях.
Стоит отметить, что двигатель «Урала» довольно мощный. Это четырехтактный двухцилиндровый мотор, который имеет объем 750 см³, а мощность – 41 л. с.
При сборке рекомендуется применять не только двигатель от мотоцикла «Урал», но и его трансмиссию. В этом случае система будет работать слаженно. У представленного мотоцикла КПП имеет 4 ступени переключения скоростей, а также задний ход. Стандартная комплектация также содержит карданный привод заднего колеса.
Руль от «Урала» также применяется в конструкции, но потребуется выполнить некоторые доработки. Нужно добавить приводы, которые теперь будут крутить два колеса. В конструкцию добавляют рычаги, шаровые опоры, которые берут с автомобиля. Дополнительные детали также можно купить в специализированном магазине. При сборке нужно добиться высокой точности и комфорта руля будущего квадроцикла.
Плюсы и минусы
Начнем с достоинств, которыми обладает самодельный трайк из мотоцикла Урал: — прекрасная проходимость, особенно в грязь; — комфорт и меньшая утомляемость; — простота, дешевизна и надежность конструкции; — минимальный риск перегрева двигателя.
Багажник позволяет закрепить все необходимое
А теперь о недостатках: — тяжелое управление (из-за блокированного моста); — отсутствие заднего хода, который очень бы пригодился (решается); — впускной коллектор сильно охлаждается до появления конденсата (возможно негативно сказывается на горючей смеси); — большая нагрузка на переднюю ось (в грязи переднее колесо тонет, что заметно ухудшает проходимость); — высокая скорость на 1-ой передаче.
Был бы задний ход — не понадобилась бы лопата
В целом, данные недостатки можно считать несущественными, особенно учитывая значительное улучшение проходимости. К тому же многие из них устранимы.
Трайк из Урала
Кузов и проводка
На собранную раму прикрепляется навесное оборудование, бензобак и прочие элементы конструкции. Каждый узел нужно прочно зафиксировать на подготовленной платформе. Важно, чтобы после сборки транспортное средство оставалось устойчивым.
Для многих владельцев мототехники важно, чтобы внешний вид квадроцикла был эффектным. Поэтому дизайн нужно продумать заранее, до начала сборки. Потребуется установить место для водителя, осветительные приборы. Поворотники и фары также снимают с мотоцикла-донора.
