Конструктивные особенности ремней генератора
Ремень как ключевой элемент передачи крутящего момента от вала на генератор имеет многослойную структуру, которая обеспечивает продолжительную эксплуатацию при высоких механических нагрузках и при больших перепадах температур. Основные составляющие — внешнее покрытие, слой сжатия, волоконный тяговый слой.
Ремень генератора может иметь различное исполнение. В разных моделях легковых автомобилей встречаются:
- зубчатые ремни постоянного зацепления, которые потенциально обеспечивают наибольшее значение передаваемого вращательного момента;
- ремни ручейкового типа с несколькими продольными рабочими ребрами, введение которых обеспечивает повышенную эксплуатационную надежность;
- клиновые ремни с трапециевидным поперечным сечением и боковыми рабочими поверхностями (обращение к клиновидной форме обеспечивает увеличение усилия сцепления со шкивами механизма).
Каждый из этих ремней взаимодействует только со своим типом шкива.
Как заменить ремень генератора автомобиля своими руками
Заменить ремень генератора вполне по силам автолюбителям, которые только начинают познавать азы ремонта автомобиля своими руками.
Ведь каждый автолюбитель старается сэкономить деньги на эксплуатации и обслуживании своего авто. Сделать это можно только одним способом, если ремонт автомобиля производить самостоятельно. Но, не всегда, за редким исключением, в автомобиле самостоятельно можно поменять ту или иную деталь и к такому редкому исключению относится ремень генератора.
Этот достаточно важный элемент автомобиля, рано или поздно придется менять каждому автолюбителю и в подобной замене нет ничего сложного, поэтому рассмотрим, как самостоятельно можно заменить ремень генератора. Это знание пригодится еще и потому, что ремень генератора может порваться в самый непредсказуемый момент, в дали от автосервиса.
В каких случаях ремень генератора требует замены
Замена ремня генератора может потребоваться в трех случаях: при его явном обрыве, во время плановой замены и при обнаружении дефектов ремня.
В первых двух случаях все понятно, замены ремня нам не избежать, если же при осмотре вы обнаружили, что ремень генератора имеет надрезы, потертости, то его так же лучше заменить.
Читайте также:
Как заменить ремень генератора своими руками
1. Прежде чем приступить к замене ремня генератора, освободите место в капоте для проведения этого вида работ, так как в некоторых моделях авто для замены ремня будет мало открыть капот и запастись гаечным ключом. Ведь менять ремень намного удобнее снизу автомобиля и для этого необходимо поднять переднюю часть машины, и снять с двигателя защиту картера.

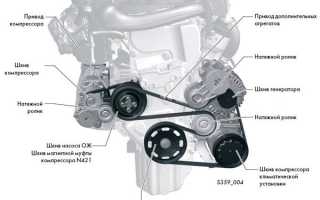

2. После того, как снятию ремня ничего мешать не будет, внимательно посмотрите на то, как установлен ремень. Все дело в том, что ремень генератора зачастую приводит в движение не только генератор, но и другие узлы автомобиля, поэтому его крепление может быть достаточно сложным.
Поэтому запомните, а ещё лучше возьмите листок бумаги и карандаш, и зарисуйте схему того, как установлен ремень, после чего можно приступать к его снятию. Если в автомобиле имеется ремень генератора, то значит имеется и прижимной болт, который дает ремню натяжение. Этот болт необходимо расслабить и вы получите возможность снять ремень.
3. Снятый ремень сравните с тем ремнем, который вы собираетесь устанавливать, они должны быть идентичны, есть немало примеров того, как в авто магазинах, продавцы продавали ремни генератора совсем не той модификации, что необходимо. Если все с новым ремнем нормально, установите его по ранее зарисованной вами схеме.
4. Некоторые задаются вопросом, что будет, если установить ремень генератора неправильно? Самой распространенной ошибкой в этом случае является то, что ремню дают либо чрезмерное, либо недостаточное натяжение. Если это произойдет, ремень не будет исполнять полностью свои функции, а от перенатяжения ремня будет происходить повышенный износ подшипников генератора.
Натяжение ремня генератора необходимо делать согласно тому уровню натяжения, которое подходит для вашей марки автомобиля, а все необходимые размеры указаны в автомобильной инструкции. Натяжение ремня генератора приблизительно рекомендую проверять так:
- нужно нажать на него пальцем посередине и в результате этого ремень не должен прогнуться более чем на 0,5 см;
- а новый на 0,2 см, если это не так, то его следует натянуть.
А самый правильный способ проверить работоспособность только что установленного ремня генератора — это дать нагрузку на приборы в автомобиле, т.е. включить фары, печку и надавить на газ.
Если появляется свист, то в таком случае натяните ещё ремень, а если характерного свиста нет, то значит всё в порядке.
Как заменить ремень генератора — видео:
Как видите, ничего сложного в таких ремонтных делах нет. Удачи!

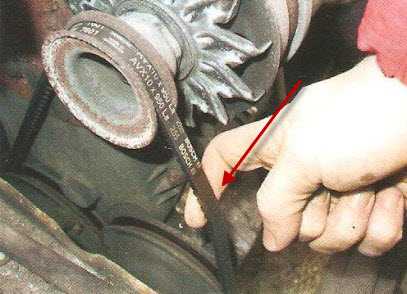

Контроль величины натяжения
Нормальное функционирование ременного привода предполагает отсутствие проскальзывания и обеспечивается соответствующим натяжением. Из-за сложностей его прямого измерения без специализированных измерительных приборов контроль выполняется косвенно.
Натяжение считается достаточным, если величина прогиба при сильном нажатии на ленту нового ручейкового или клиновидного ремня в области его наиболее длинной свободной части между двумя шкивами не превышает 2 мм. С течением времени из-за усталостных явлений допустимо увеличение прогиба до 5 мм. При проверке к плоскости ремня прикладывается линейка, а давление можно создать ножкой штангенциркуля, на которой имеется шкала.
В случае зубчатого ремня с постоянным зацеплением прогиб заменяется боковым поворотом: угол отгиба плоскости рабочей поверхности не должен превышать 90 градусов.
Вне зависимости от исполнения рекомендуется проконтролировать натяжение у нового автомобиля и проверять каждые 20 – 30 тысяч километров пробега.
Признаки износа или когда менять ремень

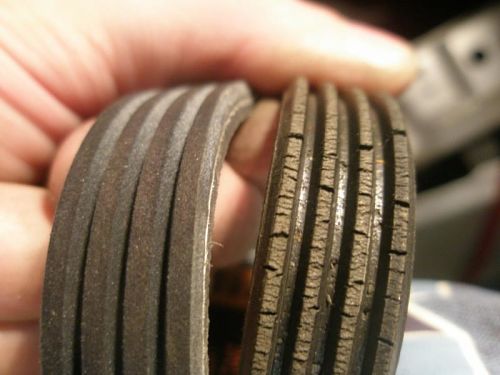

Видно, что ремень справа изношенный, в трещинах и подлежит замене.
Первым признаком ослабленного ремня генератора машины становится характерный свист из-под капота. Он появляется при средней или высокой нагрузке на двигатель, при одновременном включении дальнего света фар и печки и усиливается при прибавлении газа. Первоначально ничего катастрофического не происходит, если не считать уменьшения мощности, снимаемой с генератора. Степень ее падения постепенно возрастает с течением времени.
Косвенным признаком ослабления ремня даже без характерного свиста может служить плохой заряд аккумулятора, хотя он может вызываться другими причинами.
Гораздо серьезнее, если ремень начинает “свистеть” на малых оборотах и при минимальной нагрузке на бортовую сеть.
Видео: Свистит, рвется, слетает ремень генератора — ЧТО ДЕЛАТЬ? Просто о сложном
Как выбрать ремень для стиральной машины?
Если причина неисправности установлена и для ее устранения необходимо заменить связующее мотор и барабан устройство, возникают новые вопросы. Где купить ремень для стиральной машины и как правильно его выбрать?
Мастера советуют приобретать комплектующие запчасти для бытовой техники только в специализированных магазинах с сертифицированной продукцией. Не стоит покупать детали через доски объявлений, даже если она не б/у. Большой риск приобрести некачественное изделие.
Все приводные ремни различаются по нескольким параметрам:
- длина;
- тип профиля клиньев (J и H) и их количество;
- маркировка.
Чтобы правильно выбрать ремень на стиральную машину, лучше всего посмотреть маркировку на старом изделии. Она состоит из пяти цифр и буквы, например 1023 H7.
Восстановление натяжения ремня генератора авто
Натяжение ремня до штатного значения восстанавливается с помощью соответствующего штатного механизма двигателя. Необходимость этого обусловлена тем, что слабо натянутый ремень подвергается повышенному износу и уже не в состоянии передавать на генератор максимальную мощность. Демонтаж ремня при этом не производится.

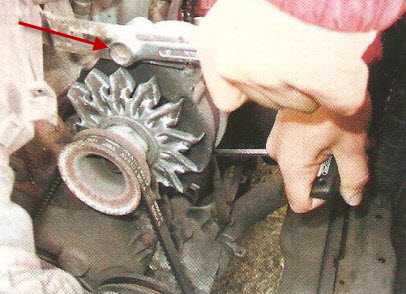

Механизм натяжения ремня реализован на основе натяжного болта или в виде эксцентрика. При работе с ними потребуется гаечный ключ. Болт или эксцентрик вращаются в направлении, которое соответствует увеличению степени натяжения. Болт никогда не выкручивают полностью, а работа с эксцентриком выгодна тем, что требует выполнения не более половины оборота, правда с большими усилиями.
Если же после восстановления нормального натяжения свист не прекращается, то причина неисправности заключается в неисправности одного из подшипников генератора.
Признаки, указывающие на износ ремня
Перед тем как освещать способы и методы замены, коснемся возможных признаков, указывающих, что это время подошло:
- при внешнем осмотре, при выключенном двигателе, наблюдаются потеря эластичности, трещины, небольшие разрывы и разлохмаченные бока, явный признак близкого выхода из строя;
- ослабление натяжки ремня, вследствие его растяжения или поломки натяжного ролика;
- заметный свист при запуске двигателя, увеличении оборотов или включении электроприборов, причина может крыться в плохом натяжении ремня или заклинивании одного из приводов, задействованных в схеме. Это может быть как привод компрессора или генератора, так и выход из строя подшипника муфты кондиционера или подшипника натяжного устройства;
- появление сигнала на датчиках, свидетельствующие о снижении зарядки аккумулятора или работоспособности самого генератора.
Не следует забывать и о плановой замене этого изделия в пределах его срока эксплуатации.
Процесс демонтажа старого и установки нового ремня
- Перед началом работы автомобиль устанавливают на ровную площадку, затягивают стояночный тормоз, включают первую передачу. Обязательно выключают зажигание и снимают минусовую клемму аккумулятора, что страхует от рисков короткого замыкания.
- Учитывают место установки натяжного механизма на двигателе. При его нижнем расположении потребуется работа из смотровой ямы.

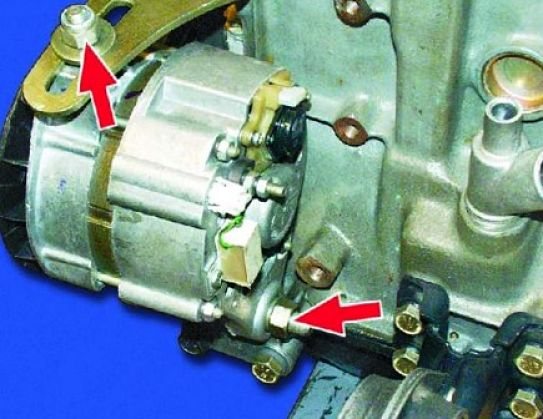

- Ослабляют натяжение ремня. Для этого вращают в нужном направлении регулировочный болт или головку эксцентрика. На некоторых моделях ремень ослабляется выворачиванием крепежа генератора, который дополнительно отклоняют в сторону.
- После этого снимают старый ремень и проверяют его исправность.
- Установку нового ремня начинают со шкива вала. Только затем его одевают на шкив генератора и в последнюю очередь на шкив помпы.
- Заключительные этапы — восстановление нормативного натяжение, подключение аккумулятора и проверка работоспособности механизма.
На эти процедуры при наличии определенного навыка потребуется четверть часа.
Видео:Замена ремня генератора на Приоре с ГУР или кондиционером
Проверка на износ и его признаки
Прежде чем пытаться своими руками поменять узел, нужно убедиться в том, что он действительно исчерпал свой ресурс, не выполняет возложенные на него функции и требует замены.
Самым главным признаком износа считается появление характерного свиста в процессе работы генератора. Этот свист можно услышать, подав на генераторное оборудование соответствующую нагрузку. На практике это выглядит просто. Нужно запустить кондиционер или просто включить фары дальнего или ближнего света. Далее запускается двигатель, и нажимается педаль газа. Если в этот момент появляется свит из подкапотного пространства, ремень ослаб.
На свист и ослабление натяжения еще не говорит о полном износе. В некоторых случаях он лишь немного порепаный, но еще пригодный к дальнейшей эксплуатации.
Свист не выступает сигналом о критической неисправности узла. Но это очевидный признак того, что в скором времени придется менять элемент.
Когда устройство изнашивается и натяжение снижается, генератор продолжает функционировать. Пусть его эффективность снижается и заряд может подаваться частично, доехать до автосервиса или собственного гаража можно. Но как только вы узнаете, какая цена работы в СТО за такую процедуру, наверняка захочется лично разобраться в нюансах замены ремня генератора. Ничего здесь сложного нет. Зато получите дополнительный опыт и сохраните солидную часть своего бюджета.
Значительно хуже свиста считается постоянный шум от генератора. Причем появляться он может при нагрузке и без воздействующей нагрузки со стороны электрозависимого оборудования.
