Неисправности рулевой рейки: признаки, причины, диагностика

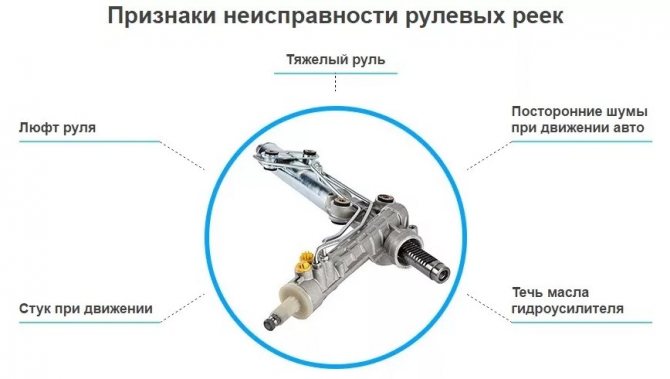

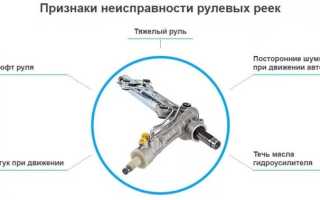

Признаки неисправностей

Признаки поломки рулевой рейки бывают такие:

1. стук в рейке, когда движетесь по неровной поверхности, имеющей бугры или ямы;

1. машину «ведет» (кидает) в стороны, что острее ощущается при движении с большой скоростью;

1. увеличился свободный ход рулевого колеса, дольше крутится, прежде чем начинают поворачиваться колеса;

1. вращения руля труднее обычного, либо происходят рывки при вращении;

1. не возвращается в исходное состояние самостоятельно, приходится докручивать с усилием;

1. гудит насос ГУРа, это гудение возрастает при поворотах баранки;

1. масляные пятна на земле под машиной, механизме или рядом с ним;

1. снизился уровень смазки в бачке ГУРа;

Большинство признаков являются косвенными, и могут сигнализировать о неисправностях рулевого управления, поэтому, следует провести полную их проверку, прежде чем разбирать саму рейку. Как определить неисправность рулевой рейки:

• стук издают детали в подвеске – сработавшиеся сайлентблоки, шаровые, втулки или стойки стабилизаторов, рулевые наконечники. При износе шаровых или наконечников, повышает люфт рулевой баранки. Поэтому, стоит проверить подвеску, и заменить в ней неисправные детали. Возможно, это решит проблему.

• трудно крутиться руль и плохо возвращаться на место, вследствие нарушения развала-схождения передних колес, или регулировки механизма. Если рейку отрегулировали недавно, следует повторить регулировку, затем отрегулировать развал-схождение.

• биение руля вызвается нарушенной балансировкой колес, повреждением покрышки (шишка вылезла) или плохо прикрученным колесом (болтается и бьет).

• если на машине стоит ЭУР, причиной затруднения вращения руля может стать поломка мотора, обрыв либо замыкание в цепи, окисленные контакты, сгоревший предохранитель либо неисправность (сбой) ЭБУ системы.

• утечка жидкости с ГУР и его гудение взаимосвязаны. Гул вызывается недостатком смазки, масло утекает, при разрушении сальников или шлангов. Насос ГУР может шуметь при попадании в него воздуха. Течь нужно устранить, смазку долить по уровню.

Если все перечисленные детали в норме, тогда остается только заняться самой рейкой.

Как определить неисправность рулевой рейки?

Давайте начнем с того, что на современных автомобилях в настоящее время широко используется несколько видов рулевых реек: механические, электрические и гидравлические. Ну если с механическими рейками, вроде всё понятно и совсем не сложно, то определить неисправность двух других типов реек порой под силу только опытному мастеру, прибегая к помощи спецоборудования и инструмента. Для точной диагностики неполадок рулевого управления рекомендуется посетить специализированные сервис, потому что, нередко требуется полный демонтаж и разборка механизма до последней детали. Однако основные неполадки можно выявить и самому, по нескольким тревожным признакам.

Ремонтируем или меняем

Заменить агрегат проще и быстрее, чем возиться с ремонтом. Тем более, если треснул корпус или сильно поврежден механизм, менять придется однозначно. Другое дело – ремонт своими руками обойдется много дешевле приобретения нового механизма. Например:

• рулевая рейка Ford Focus стоит около 45-50 тысяч рублей. Ее не фирменная копия 20 тысяч, но ресурс копии не предсказуемо мал.

• ремонтный комплект вместе обойдется примерно в 3 тысячи. Процедура ремонта занимает 1-2 суток. Требует наличия инструментов.

Как определить неисправность рулевой рейки — видео

Диагностика рулевой рейки на автомобиле. Стуки. Часть 2.

Причины стука рулевой рейки. Как правильно подтянуть рейку

Ремонт или замена рулевой рейки

Некоторые автопроизводители делают внутренние рулевые наконечники несъемными. Они составляют с рулевой рейкой единое целое и меняются только в сборе. Стоимость замены всего узла оригинальным высока, а шаровые соединение ремонту не подлежат. В этом случае рекомендуется регулярно осматривать пыльники на наличие трещин и своевременно обновлять смазку.

В остальных случаях автолюбителям остается ремонтировать рулевой механизм или заменять узел контрактным. Ремкомплекты можно найти практически для любой популярной модели, а их выбор зависит от цены и качества поставляемых деталей. В состав такого набора входят ремонтные втулки, уплотнители, сальники, пыльники. На хороших комплектующих этот узел может проходить не меньше, чем в заводском исполнении.

Второй путь – это установка неоригинальных запчастей или снятых на авторазборе. В этом случае владелец авто получает весь узел в сборе по цене в 2-3 раза ниже оригинала. Остаточный ресур такой рулевой рейки неизвестен и может оцениваться только косвенно по внешнему виду. Тем не менее, данная услуга востребована, потому что не требует специализированных стендов для разборки и диагностики. Вся работа сводится к простой замене и проверке развала-схождения колес.

Подробнее о стуке в рулевой рейке Лада Калина мы написали тут.

Снимаем рейку

Снимется рейка по разному в разных автомобилях, из-за индивидуальных особенностей, однако, порядок сохраняется:

• переднюю балку надо вывесить, упоставив авто на подпорки, затем, колеса снимаются;

• рулевые наконечники расшплинтовают, откручивают гайки и выпрессовывают съемником;

• откручивают экран;

• для машин с ГУР – откручивают шланги, предварительно подложив поддон, для стекания масла;

• для машин с ЭУР – отключают разъем и снимают датчик;

• затем, откручивают болты, крепящие рейку;

• ослабляется болт карданчика, связывающего рейку с валом руля;

• тянут рейку вниз, для освобождения от соединения с валом (допустимо сбивать молотком, ударяя через дощечку);

• вынимается рейка через колесную арку (через ту, которая удобнее в вашем случае);

Важно: Далеко не в каждом авто рейку вынуть просто — часто этому препятствует подрамник. Заниматься снятием подрамника долго. Пробуйте выкрутить задние болты на подрамнике и опору мотора, после этого подрамник отводится вниз. Тогда, появляется возможность высвободить рейку.

Рейку необходимо тщательно вымыть перед разборкой.

Устранение стука в рулевой рейке

Если в рулевой рейке стучит, это не повод бежать в сервисный центр и тратить десятки тысяч рублей на покупку нового узла. Иногда достаточно просто отвинтить болт, фиксирующийся на контргайке и очистить пружину.

За годы эксплуатации на пружине скапливается огромное количество грязи, ржавчины и других отложений. Как результат деталь оказывается заблокированной, и втулка перестаёт двигаться. Чтобы восстановить работоспособность нужно совершить такие действия:

1. Отвинтить контргайку и болт (на рисунке они обозначены номерами 8 и 6).
2. Достать пружину и втулку.
3. Произвести очистку. Для этого понадобятся химические средства и щётка. В крайнем случае можно использовать обычную солярку. Но нужно соблюдать придельную осторожность, она может нанести вред деталям. Перед чисткой пружина покрывается смазкой.
4. Особое внимание нужно уделить втулке. На ней не должно быть повреждений, если такие имеются, деталь подлежит замене.
5. Перед установкой посадочное место втулки подлежит чистке. Потом деталь смазывается и устанавливается на место.
6. Осуществляется обратная сборка.

Это интересно: Что делать если загорается лампочка давления масла на холостых оборотах?

В конце работы понадобится отрегулировать затяжку. Для этого вам понадобится напарник, который сядет за руль. Болт натяжения нужно настроить так, чтобы рулевая рейка не стучала. После того как оптимальное положение найдено, оно фиксируется контргайкой.

Также причиной того, что стучит рулевая рейка, может быть выходная втулка. Это деталь под номером 11 на рисунке. Диагностировать её поломку крайне просто. Люфт вала на выходе является весомым доказательством неисправности. Заменить её не составит труда. Достаточно выкрутить старую и поставить новую.

Полная замена всего узла необходима только тогда, когда внутрь конструкции рейки попала грязь, и это привело к разрушению вала и уплотнителя. Демонтаж начинается с освобождения рулевых наконечников. Также нужно снять болтовые и карданные крепления. После этого осуществляется установка.

Порядок разборки

Ремонт рейки нужно проводить в условиях чистоты, не допуская попадания в нее пыли или песка. Попадание любых частиц внутрь, приводит к быстрому разрушению резиновых уплотнителей, и утечке смазки. Без смазки, любой агрегат долго не протянет. Корпус рейки зажимается в тисках, действуя аккуратно, чтобы он не лопнул, от сильного нажима. Затем:

• снимаются хомуты и пыльники на тягах;

• откручивают сами тяги (муфты имеют выточки под ключ);

• откручивают контргайку, затем гайку регулирующего механизма (считая при этом обороты) и достают шайбы и втулку;

• не забудьте отцентрировать шток рейки и нанести соответствующие отметки;

• откручивают гайку (или часть корпуса) приводного вала (может потребоваться спец ключ), вынимают вал из корпуса;

• достают шток рейки;

• затем, вынимаются из корпуса втулки, манжеты и кольца их фторопласта;

Рейка: для чего она?

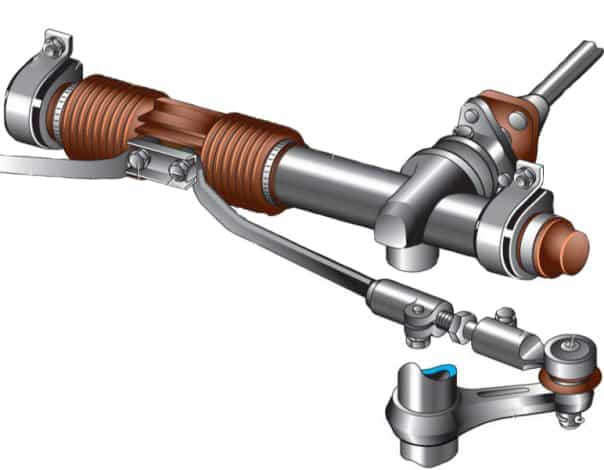

Как было сказано, рулевая рейка преобразовывает вращение руля в повороты колёс в горизонтальной плоскости.

По сути, это простой элемент, работа которого основана на элементарных принципах механики. Шестерни, зубчатые передачи и тяги – это то, из чего состоит конструкция самой примитивной разновидности рулевой рейки.

Существуют и более сложные вариации данного узла, и далее мы рассмотрим что внутри и у более простых, и у более продвинутых вариантов этого элемента автомобиля.

Дефектовка

Все детали надо очистить и вытереть, затем осмотреть. В ремонтном наборе содержатся фторопластовые и резиновые детали. Этого бывает недостаточно.

Следует осмотреть состояние зубчатого штока. Наличие повреждений, задиров, коррозии появившихся на зубьях или в местах соприкосновения с сальниками или кольцами из фторопласта не допустимы. Нужно менять шток.

Осмотрите шестерню на приводном валу. На ней не должно быть сколов, зазубрин, трещин, следов износа. Поврежденная шестерня может заклинить при движении автомобиля. Поэтому, использовать поврежденную шестерню опасно для жизни.

Наиболее частой причиной стука рейки является износ ее прижимной втулки. Осмотрите эту втулку. Если поверхность не гладкая, имеет продавливания или задиры, тогда втулку стоит заменить. В рем комплект она не входит, на большинство машин ее можно купить отдельно, в магазине запчастей.

Поврежденные элементы в гараже починить не получится. Тут либо полная замена, либо обращаться на СТО, где смогут их отреставрировать на специальном оборудовании.

Проблемы с гидроусилителем руля — причины и признаки неисправности

Первый признак неисправности – утечка гидравлической жидкости, в результате чего нарушается работа всей системы. Если не провести своевременный ремонт, со временем из строя выйдет насос гидроусилителя. Чтобы определить проблемы с гидроусилителем, необходимо обратить внимание на следующие признаки неполадок:

• Увеличение пенистости гидравлической жидкости говорит о подсосе воздуха в системе ГУР.
• Усиление шумов и появление посторонних звуков при повороте рулевого колеса. Проблема может свидетельствовать о недостаточном количестве жидкости в бачке, или об износе насоса гидроусилителя.
• Проблемы с работой гидроусилителя на холостых оборотах. Как только количество оборотов увеличивается, проблема исчезает.
• Нет усиления при повороте руля в одну или в обе стороны. Эта проблема возникает в результате повреждения тефлоновых колец распределителя.

Что делать если гидроусилитель сломался? Уже при первых признаках неполадок необходимо обращаться к специалистам. Со временем небольшие отклонения от нормы превратятся в серьезные проблемы с управляемостью автомобиля, и это может стать причиной ДТП. Проверить устройство самостоятельно сложно: точно определить неисправность может только профессионал с многолетним опытом.

Сборка

Сборка выполняется в порядке, обратном разборке. Все детали перед установкой следует смазать маслом, которое используется в ГУР. Это делают во избежание задиров в процессе сборки и регулировки.

С фторопластовыми деталями следует обращаться аккуратно, они хрупкие, лопаются от удара либо чрезмерной нагрузки. Бережно запрессовать втулки поможет торцовая головка и удлинитель к ней.

Вставляя зубчатый шток, его нужно отцентровать по отметкам, которые делают перед разборкой. После этого присоединяют приводной вал. Вставляются прижимная втулка и за ней шайбы, закручивают регулирующую гайку на необходимое число оборотов.

Проворачивают вручную механизм в обе стороны до упора (крутя за приводной вал). Шток должен двигаться без затруднений, это означает, что сборка выполнена правильно. После этого, зажимается контргайка. Закручивают тяги механизма и устанавливают пыльники.

Устройство и работа

Известно, что поворот руля через специальные механизмы преобразует угол его поворота в необходимое изменение положения колес. Реечный механизм руля состоит из рейки с прямыми зубьями и установленной на рулевом валу шестерни. Они взаимодействуют между собой. У некоторых машин для повышения эффективности поворота и комфортности управления, рейки имеют зубья с косым наклоном. При повороте руля, рейка, смещаясь по горизонтали, давит на тяги рулевого управления, обеспечивая поворот колес.

Это устройство способствует безопасности в маневрах на дороге и удобству для водителя. Но и требует регулярной проверки рулевой рейки, как важного элемента рулевого управления. Реечные механизмы точны и не просты. Их производят преимущественно авторитетные машиностроительные компании. Неудовлетворительные дороги и агрессивный стиль вождения машины снижают надежность рейки, и может возникнуть потребность в проверке ее технического состояния.

Производители рекомендуют обслуживать этот механизм в надежных и проверенных сервисных центрах, которые владеют информацией о рекомендациях как проверить рулевую рейку. Опытные водители знают, что делать это надо при появлении малейших признаков неправильной работы, не доводя до поломки. Ведь запчасть достаточно дорога и ее ремонт не дешев. До того, как заняться проверкой рулевой рейки, следует выбрать автосервис, способный обеспечить соблюдение требований компании изготовителя.

В случае повреждения автомобиля в результате лобового столкновения и явной деформации этой важной части рулевого управления, ее диагностикой заниматься не стоит. Вероятно и его проверка, и последующий ремонт будут стоить больше нового узла.

Установка на место

Обратная установка проще и быстрее с помощником – одному нужно завести рейку в подкапотное пространство, а второму направить шарнир вала из салона, чтобы совместить шлицы.

Не нужно затягивать стяжной болт, пусть кардан встанет на место, после прикручивания креплений рейки. Прикрутив рулевой механизм, можно затянуть стягивающий болтик кардана. Вставляют на место пальцы рулевых наконечников, зажимают гайки до упора и шплинтуют их.

Подсоединяют шланги ГУР (либо разъемы ЭУР). Заполняют бачок ГУР маслом и прокачивают систему. После чего ставят на место колеса и убирают подпорки, спустив машину на землю.

Рули и слушай: как диагностировать проблемы рулевой рейки, и чем они чреваты

Наше основное внимание сегодня будет сконцентрировано исключительно на современной конструкции рулевых механизмов для легковых автомобилей – реечных. А установленный в немалой их доле гидравлический усилитель насколько упрощает управление, настолько же и усложняет обслуживание. Да-да, настолько, что бывают моменты, когда проще заменить всю рейку в сборе, чем отдать ее в ремонт. Именно с этой задачей к нам на подъемник попал довольно редкий Jeep Patriot. Внедорожник и вправду редкий – но только не по конструкции: с точки зрения механики его впору использовать как пособие по устройству автомобиля.

Кратко об устройстве

Прежде чем начать диагностировать рейку, стоит разобраться, как она устроена. Представьте себе две шестерни, одну из которых разрезали и развернули в ровную ленту с зубьями. К оставшейся круглой шестерне подсоединили вал с рулевым колесом, а к ленте – тяги, которые сочленили с поворотными кулаками колес. По сути, это всё – здесь можно останавливать введение в базовое устройство. Но будем последовательны.

Статьи / Практика Сайлентблоки автомобильной подвески: как они устроены и как их менять Зачем в подвеске нужны «резинки», как понять, что они изношены и насколько трудно их поменять? Сегодня изучим немного теории и отправимся на автосервис менять сайлентблоки передних рычагов V… 62329 1 23 18.08.2016

Пара «шестерня-рейка» помещена в цилиндрический корпус. Как уже говорилось выше, к рейке с зубьями подсоединены рулевые тяги. Покрыты эти тяги пыльниками, внутри которых, естественно, заложен смазочный материал, чтобы минимизировать последствия от трения. Рулевые тяги соединяются с рейкой шарнирно, чтобы снизить ударные нагрузки и создать свободу перемещения. Весь механизм крепится к поперечине кузова в моторном отсеке или, как в нашем случае, к подрамнику передней подвески. В целом рулевой механизм – живая иллюстрация аксиомы «чем проще – тем надежнее».

Да, мы не сказали еще об одной «мелочи» — это наконечники рулевых тяг, представляющие собой шарнир с приваренным к нему штоком. Наконечник накручивается на рулевую тягу и фиксируется стопорной гайкой. Существуют конструкции, когда гайка на самом наконечнике разрезная, а после накручивания стягивается болтом наподобие хомута. И последний вопрос: почему бы рулевую тягу не выполнить одним целым с наконечником? Потому, что благодаря наконечнику возможна регулировка схождения передних управляемых колес. Выкрутил наконечник – схождение увеличилось, вкрутил поглубже – уменьшилось.

Теперь скажем пару слов про усилители рулевого управления. На данный момент основных типов усилителей два: гидравлический и электрический. В гидравлических (ГУР) крутить руль «помогает» жидкость под давлением (чаще всего это трансмиссионное масло), которое создается насосом. Насос приводится во вращение ремнем от шкива коленвала или же электромотором. В электрических усилителях руля (ЭУР), как несложно догадаться, на помощь водителю приходит электромотор. Усилитель стоит рассматривать как часть рулевого механизма, поскольку элементы гидравлического усилителя интегрированы в корпус этого механизма.

Что может выйти из строя

Пойдем от простого к сложному. Разрушение пыльника довольно быстро приводит шарнир рулевого наконечника в негодность – благо, заменить наконечник не составляет труда. Процедура довольно проста и может быть выполнена даже в «домашних» условиях. Единственный связанный с этим нюанс, который не сделаешь дома, – это регулировка углов установки управляемых колес. Да-да, как бы вас не уверяли в своем профессионализме работники «гаража и молотка», каждый раз после замены наконечника необходимо выполнять проверку и регулировку углов установки колес. За непосещение стенда придется расплачиваться как минимум неравномерным износом шин.

Статьи / Практика Шаровые опоры: как они устроены и как их менять Как работают в подвеске шаровые опоры? Зачем их интегрируют в рычаги подвески, отчего они изнашиваются и насколько трудно их менять на современном автомобиле? Разбираемся в этом вопросе во в… 143343 3 17 03.08.2016

Выше мы уже говорили о надежности схемы реечного рулевого механизма – но ведь все не может быть абсолютно хорошо. Есть-таки слабое звено и здесь – пыльники. Они изготавливаются из мягкого полимера и от довольно незавидных условий работы могут быстро приходить в негодность. Дальнейшая схема прозрачна и стремительна: вовремя не выявил повреждение пыльника – и вот уже грязь и пыль начали поступать внутрь корпуса рулевого механизма, смазочный материал уже не в силах помочь – и пиши пропало.

Следующий элемент механизма – рулевые тяги. Шарнир рулевой тяги может «застучать» даже при условии целого пыльника, так как на его долю приходятся довольно большие нагрузки ударного характера.

Еще один неприятный отказ, который может произойти неожиданно, – это закусывание зубьев. В этом случае рулевой механизм заклинивает так, что баранку не стронуть ни влево, ни вправо. Опасность такой неисправности во время движения описывать излишне, а ее причины могут быть разными – это и недостаточное количество смазки, и неправильная регулировка натяга в зубчатом зацеплении, и банальный износ.

На этом возможные проблемы с рулевым механизмом заканчиваются – поломки гидроусилителя мы рассмотрим в отдельной статье о ремонте рейки в ближайшее время. К слову, увеличенный люфт рулевого колеса также может говорить о том, что с рейкой что-то не так. В конструкции рулевого механизма присутствует упор, который в зависимости от конструкторской фантазии может быть регулируемым или нерегулируемым. Так, если возможность регулировки есть, то подкрутив упор, можно отрегулировать люфт. Если такой возможности нет, то рейку, возможно, придется заменять или отдавать в ремонт.

Как диагностировать неисправности

Как и в случае с элементами подвески, с рулевым механизмом действует одно правило: если вы заехали на СТО – проверьте сами или попросите более опытного мастера проверить все элементы на наличие поломок, дефектов или износа. Если же вы нечастый гость сервисов, то стоит проявлять особую внимательность в «выискивании» посторонних звуков при движении и повороте руля. Правда, при таком, менее точном, методе диагностики ситуация в итоге может сложиться так, как у автора этих строк.

Автомобиль поступил к нам с жалобой на то, что при начале движения слышался постоянный стук, похожий на перекатывающиеся шарики. Первое, что пришло в голову владельцу, – это «прощание» с подшипником ступицы, который был заменен в тот же день. Позже, когда стук не унимался, он все-таки отправил автомобиль на диагностику, где выявили болтающийся наконечник рулевой тяги – у него износился шарнир. Хорошо, что автомобиль был заднеприводным, и никто не полез менять ШРУС.

Вывод из сказанного довольно простой: определить неисправность рулевого управления можно во время движения. Исключением может быть лишь ситуация, при которой износ достиг такого масштаба, что шарнир или тяга просто-напросто болтаются. Потому повторюсь, но скажу: слушайте свой автомобиль!

Замена рулевого механизма с гидроусилителем в сборе

Хозяин автомобиля – довольно ответственная личность, а потому при первых признаках неисправности рулевого механизма обратился за помощью. Мастер взял машину на тест, во время которого выявилось легкое закусывание руля при вращении. Легкое закусывание могло перерасти в ближайшем будущем в заклинивание, поэтому было принято решение заменить рейку в сборе. Да и времени на ее ремонт у хозяина просто не было, так как автомобиль эксплуатируется каждый день.

Упрощение в инженерии и проектировании – вещь довольно интересная. Так оказалось и в нашем случае: частично силовой агрегат, элементы подвески и рулевая рейка крепятся к подрамнику.

1 / 3

2 / 3

3 / 3

С одной стороны, это на самом деле удобно для сборки автомобиля на конвейере, для вибро- и звукоизоляции кузова и салона и, по идее, должно было быть удобно для снятия и установки рулевого механизма. Обратной стороной является лишь то, что в заводских руководствах по ремонту операции по снятию и установке чего-либо, смонтированного на подрамник, часто ограничиваются буквально десятком пунктов, где основными являются те, в которых говорится о снятии подрамника в сборе. Оставшиеся два-три пункта – это уже «Выкрутить болты крепления. Снять рулевой механизм».

Поразмыслив, наш мастер решил поначалу выйти за рамки правил и демонтировать рейку, не снимая подрамник, а лишь приспустив его на болтах крепления. Идея есть, цель ясна, а потому – в бой!

Перед началом работ мы зафиксировали рулевое колесо строго по центру. Существуют и специальные приспособления, и различные способы для этого. Простой метод – пропустить ремень безопасности через рулевое колесо и застегнуть в замке. Сама же фиксация баранки крайне необходима: внутри рулевого колеса установлены контактное кольцо и датчик угла поворота руля. Оба они относятся к системе пассивной безопасности автомобиля и отвечают, ни много ни мало, за работу подушек безопасности и системы курсовой устойчивости. Нарушение в установках этих датчиков может привести к некорректной работе системы SRS и/или курсовой устойчивости, что сразу же проявится в светящемся постоянно индикаторе системы на щитке приборов. Ну а неправильная работа систем может стать причиной аварии.

Итак, мы откинули напольное покрытие и выкрутили соединительный болт вала рулевой колонки и вала шестерни рулевого механизма.

После этого, зафиксировав рулевое колесо, отвернули гайки крепления и сняли передние колеса.

Затем мы отвернули гайки и отсоединили наконечники рулевых тяг от обоих колес.

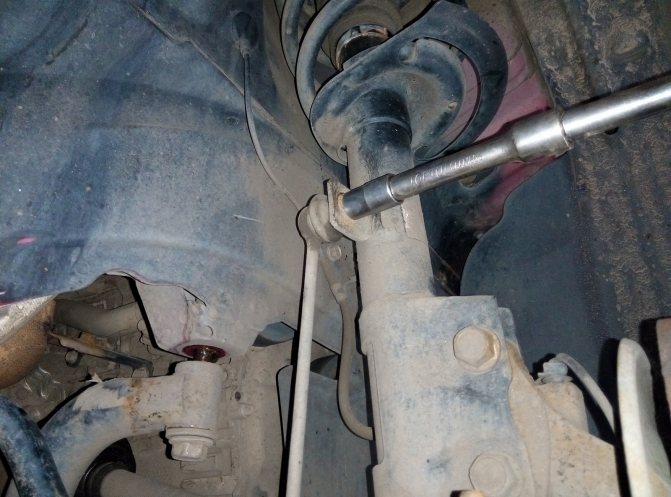

Закончив с тягами, мы отсоединили стойки стабилизаторов с обеих сторон.

После очень аккуратно, буквально на несколько витков, выкрутили болты крепления подрамника к кузову автомобиля.

1 / 3

2 / 3

3 / 3

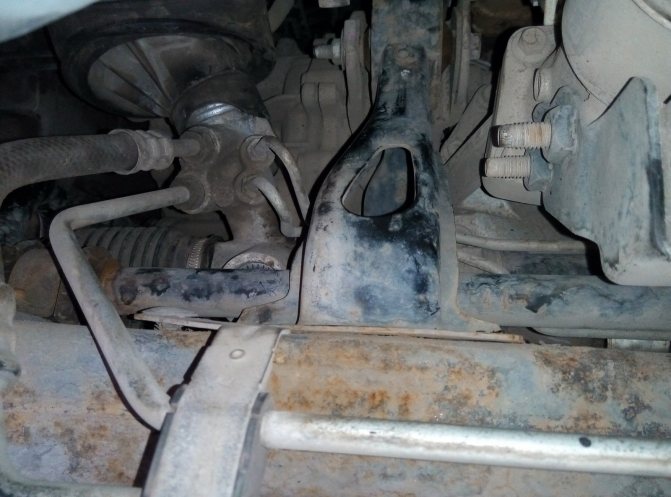

Как мы помним, рулевой механизм у нас – с гидроусилителем, а значит, к его корпусу подсоединены трубки магистралей рабочей жидкости.

Не без трудностей мы добрались до соединительных гаек и выкрутили их, отсоединив трубки от корпуса.

Мастер подставил емкость и собрал то небольшое количество вытекающей рабочей жидкости из системы – ее оказалось немного, потому что мы предварительно откачали рабочую жидкость из расширительного бачка насоса гидроусилителя. Теперь ничто не должно было помешать в снятии рулевой рейки.

Но судьба и конструкторы распорядились иначе. Беда заключалась в том, что один из болтов крепления рейки к подрамнику расположен аккурат под кронштейном опоры силового агрегата, а второй – как раз под выхлопным патрубком.

Обычной головки здесь не хватает, а удлиненная не влезает из-за кронштейна. Так были порушены планы и надежды на обход технологического процесса, заданного заводом-изготовителем. Изменение тактики было осложнено тем, что для выкручивания болта крепления злополучной опоры пришлось не просто попотеть, а буквально попариться, как в бане – но мы его победили.

Далее выкрутили болты крепления подрамника к кузову и очень аккуратно приспустили его на высоту открытого доступа к болтам крепления. Рычаги от подрамника при этом не отсоединяли.

1 / 3

2 / 3

3 / 3

Когда болты оказались как на ладони, мастер выкрутил их и с облегчением выдохнул. Рейка была снята и планово отправлена в утиль.

Ее место заняла новая рейка – приятно чистая и гарантированно рабочая.

Установка рулевого механизма в данном случае не имела никаких тонкостей, потому подробно описывать ее никакой нужды нет: все просто устанавливалось в обратной последовательности.

1 / 3

2 / 3

3 / 3

Единственный важный нюанс сборки – это необходимость правильно установить уплотнитель вала шестерни рулевого механизма. В противном случае пыль и грязь с улицы будут просачиваться в салон.

После сборки и подсоединения всех трубок системы гидроусилителя мы заполнили расширительный бачок насоса свежей жидкостью и начали процесс удаления воздуха из системы.

Процесс этот заключается в следующем: при заведенном двигателе нужно вращать рулевое колесо от упора до упора и следить за тем, когда жидкость в бачке перестанет пениться, при необходимости доливая жидкость. Насос усилителя при этом очень шумит из-за нехватки жидкости и наличия в контуре воздуха, потому длительное время выполнять такую прокачку нельзя – уж слишком высока нагрузка на насос. У разных производителей прокачку системы выполняют по-разному: единственно правильный для вас метод надо уточнять в руководстве по ремонту. Более предметно мы коснемся этого в статье о ремонте рейки с усилителем.

Внимание к мелочам

Теперь, после изучения механизма рулевого управления и виртуальной замены рулевой рейки, становится окончательно понятно, как много нюансов она в себе таит, и каким затратным может быть ее ремонт. Можно в третий раз повторить, что нужно внимательно слушать автомобиль – но, пожалуй, лучше сказать, что стоит быть внимательным к мелочам. Посторонний звук, люфтящий рулевой наконечник, треснувший пыльник – все эти незначительные дефекты могут вылиться в объемное посещение сервиса, а потому стоит уделить им время заранее.

Опрос

А вам приходилось менять рулевую рейку?

Ваш голос

Всего голосов:

Признаки люфта в рейки

Во время движения по мелким неровностям типа гравийной дороги отчетливо слышны удары и стуки в подвеске передающиеся на рулевое колесо. Данные признаки не всегда будут относиться к люфтам в рейке. Похожие удары в руль могут появиться из-за разбитых рулевых наконечников или разбитой крестовины рулевого механизма. Перед тем как приступить к ремонту рейки необходимо исключить из подозрения наконечники и крестовину рулевого управления.

Признаки:

Проверка наличия люфта

Проверка на люфт производиться путем покачивания поворотных рычагов вверх и вниз. Для этого под капотом находим рулевые тяги и дергаем каждый из них вверх и вниз, никаких люфтов и стуков быть не должно. Если таковые имеются, то следует проводить техническое обслуживание рейки.
