Как поменять, проверить и отремонтировать термостат на ВАЗ 2114

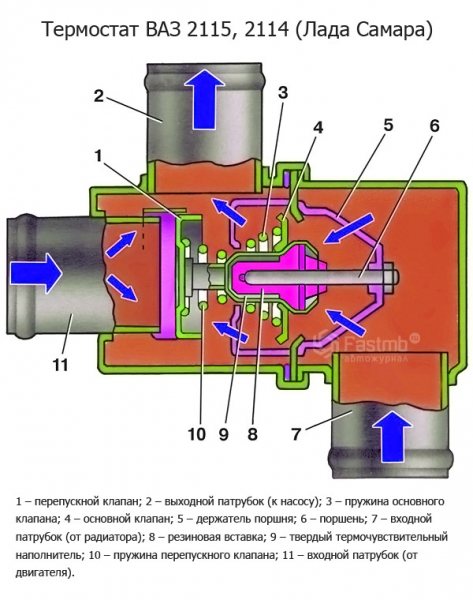

Принцип работы термостата ВАЗ 2115, 2114, 2113, 2109.

Из чего же состоит термостат? Давайте посмотрим!

Термостат состоит из корпуса, перепускного клапана, основного клапана, термочувствительного элемента (находящегося, обычно, около основного клапана) и пружины.

Как работает термостат на ВАЗ 2115, 2114, 2113, 2109.

На не прогретой машине клапан термостата находится в закрытом состоянии, как на фото. При этом охлаждающая жидкость ходит по малому кругу, как на фото ниже.

Когда машина прогревается до рабочей температуры (87-90 градусов) потихоньку начинает нагреваться термочувствительный элемент, в следствии чего, пружинка сжимается, основной клапан открывается и жидкость идёт по большому кругу.

Проверка

Место установки элемента

Если вы не знаете, как проверить термостат на ВАЗ 2114, мы вам подскажем. Снимать его с автомобиля при этом не потребуется.

1. Запустите мотор и потрогайте нижние патрубки, которые отходят от радиатора, своими руками.
2. Они останутся холодными до того момента, когда температура мотора поднимется до 80 градусов по Цельсию.
3. При достижении отметки в 85 градусов, трубки будут нагреваться, и вскоре вы почувствуете, как жидкость охлаждения двигается по контуру. Нагрев трубок достаточно интенсивный.
4. Если патрубки, за которые вы держитесь, останутся холодными, клапан элемента не открылся. Это говорит, что пора разбираться как меняется термостат на ВАЗ 2114.
5. Другой признак неисправности выглядит иначе. Патрубки начинают греться сразу, как только вы запустили мотор. Следовательно, клапан открылся и на холодном моторе не закрывается. Явный признак необходимости заменить термостат.

Замена термостата на ваз 2114.

Замена термостата ваз 2114 (2108, 2109, 2110, 2115)

Как проверить термостат.

Меняем термостат на ВАЗ 2114 своими руками

До тех пор, пока автомобиль работает исправно, автовладелец не задумывается о том, что происходит под капотом. Но в какой-то момент двигатель машины вдруг начинает перегреваться без видимых причин. Чаще всего это означает, что термостат вышел из строя. О том, что это за устройство и как произвести его замену на автомобиле ВАЗ-2114, мы и поговорим в этой статье.

Ремонт. Да или нет?

Как правило, при выходе из строя термостата сразу речь заходит о замене элемента. Но можно ли отремонтировать его?

Кустарный метот лечения

В принципе, сделать это можно. Но рассчитывать на результат приходится далеко не всегда. Все потому, что ремонт заключается в нанесении нескольких средних ударов по корпусу при помощи простой отвертки. Иногда это позволяет клапану открыться. Если этот метод не помог, вам не остается ничего другого, кроме как его заменить.

https://youtube.com/watch?v=-T7e68YgV5M

https://youtube.com/watch?v=vrMRm5OL_Dg

Принцип работы термостата

Главная цель прибора, — это затормозить поступание охлаждающей жидкости в двигатель внутреннего сгорания. Благодаря блокировке потока ОЖ, двигатель нагревается до рабочей температуры. Как только отметка температуры достигает рабочей нормы, термостат ВАЗ 2114 открывается.

На стороне, которая находится ближе к двигателю внутреннего сгорания, расположен специальный восковый шарик. Восковый материал выбран не спроста, поскольку при нагревании он из твердого состояния преобразуется в жидкое. И как только воск начинает преобразовываться при температуре выше 83 градусов, то он выталкивает штырь, который находится в цилиндре. В это время происходит момент открытия клапана и ОЖ начинает поступать.

Замена термостата

Если в ходе проверки было установлено, что неисправности термостата ваз 2114 являются серьезными, и эксплуатировать его дальше нельзя (особенно это относится к ситуации, когда прибор заклинивает «на малый круг»), то следует выполнить его замену.

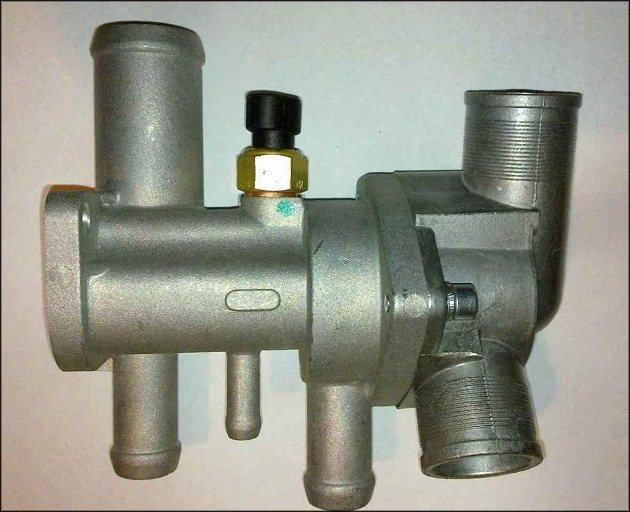

Замена термостата ваз 2114

Производится она следующим образом:

1. Установить машину на площадку.
2. Открыть капот и снять минусовую клемму с аккумуляторной батареи.
3. Демонтировать воздухофильтр.
4. Открыть крышку расширительного бачка.
5. Вынуть сливную пробку и слить всю охлаждающую жидкость из системы в заранее подготовленную тару.
6. Ослабить хомуты, фиксирующие шланги охлаждения, подходящие к термостату.
7. Выкрутить все крепежные элементы, удерживающие корпус термостата.
8. Снять шланги с термостата и снять само устройство (делать это лучше всего аккуратно раскачивая его корпус).
9. Удалить старую прокладку и зачистить посадочное место.
10. Установить новую прокладку.
11. Установить новый термостат, промазать все патрубки герметиком и подсоединить к нему шланги охлаждающей системы (их следует предварительно проверить на наличие повреждений и трещин и, в случае необходимости, заменить на новые).
12. Зафиксировать корпус нового термостата при помощи шпилек и гаек.
13. Закрыть сливное отверстие пробкой и залить в систему новую охлаждающую жидкость.
14. Установить на место воздухофильтр и запустить двигатель.

Сразу после окончания замены следует проверить работоспособность нового термостата, проконтролировав состояние патрубков радиатора (как объяснялось выше), а также убедиться в том, что горячий воздух отводится из радиатора равномерно.

Это покажет, что в охлаждающей системе отсутствуют воздушные пробки, и машина полностью готова к эксплуатации без риска перегрева силового агрегата.

если машина не нагревается,как проверить термостат не снимая.

Функции и принцип работы

Для автомобиля крайне важно отводить лишнее тепло, которое накапливается в двигателе. Для этого и предназначена в первую очередь охлаждающая жидкость.

Чтобы эту самую температуру снизить, система охлаждения «четырнадцатой» модели ВАЗа включает в себя термостат и электровентилятор охлаждающего радиатора .

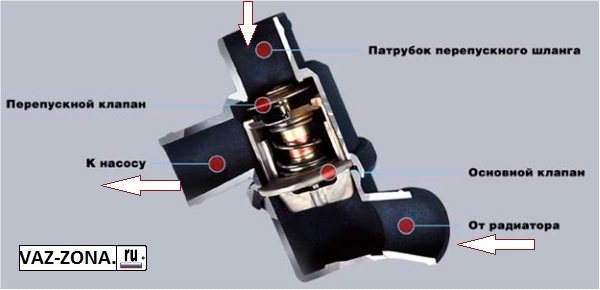

Схема устройства

Клапан, который отвечает за проток охлаждающей жидкости, расположен внутри корпус. Он, в свою очередь, имеет три патрубка:

• Входной – идет к насосу;
• Два выходных — от радиатора и мотора.

Экстренный ремонт термостата ВАЗ 2114

Принцип действия

По своей конструкции термостат — довольно простое устройство, служащее для перераспределения циркуляции жидкости по малому либо большому кругам охлаждения в зависимости от ее температуры.

Стандартный термостат 2114, устанавливаемый с завода, включает в себя следующие детали:

• корпус;
• пружина перепускного клапана;
• перепускной клапан;
• пружина основного клапана;
• основной клапан;
• патрубки;
• поршень с держателем;
• термочувствительный элемент.

Последний, собственно, и является ключом ко всей работе термостата. Так, после пуска мотора ОЖ в системе нагревается и, при закрытом главном клапане, начинает циркулировать по малому кругу, проходя при этом через термостат и нагревая чувствительный элемент (который, в свою очередь, начинает расширяться и давить на клапан).

В тот момент, когда охлаждающая жидкость достигает температуры в 87 С, клапан приоткрывается и ОЖ начинает поступать в большой круг. А при достижении жидкостью температуры в 102 С клапан открывается полностью и вся циркуляция начинает идти по большому кругу (через радиатор).

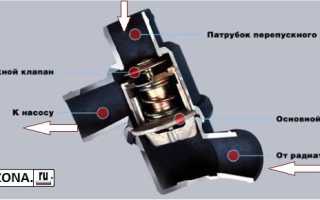

Схема термостата

В свою очередь, после того, как двигатель машины будет выключен, а жидкость в системе станет остывать, термоэлемент начнет сжиматься и клапан под действием возвратной пружины придет в исходное положение.

Но, иногда случается и так, что по той или иной причине (износ, повреждение, заводской брак) термостат ваз 2114 оказывается заклиненным в том или ином положении. В этой ситуации возможен либо крайне долгий прогрев двигателя либо наоборот — его очень быстрое перегревание.

Последнее особенно опасно, поскольку может привести к серьезным повреждениям и даже разрушению двигателю, в результате чего потребуется капитальный ремонт.

Виды термостатов на ваз 2114

Проводя замену терморегулятора, владельцы автомобилей спрашивают себя — какой термостат ваз 2114 лучше поставить: импортный или отечественный; и какой фирме отдать предпочтение? Совершенно правильный выбор вам никто не подскажет, ведь каждый водитель обращает внимание на множество факторов при выборе запчастей. Все зависит от доступности, цены и других не маловажных признаков.

Можно подчеркнуть несколько групп подходящих терморегуляторов, которые можно найти в обычных автомобильных магазинах:

• Отечественные. Фирменные термостаты для ваз 2114, которые найти в продаже будет проще простого. Но по качеству они не блещут, так как могут выйти из строя раньше гарантированного срока или же вообще могут заклинить и двигатель перегреется. На замену термостат данного производителя брать не рекомендуется.
• Китайские. Как правило, они имеют привлекательную оболочку снаружи, но внутри они намного хуже, чем могло бы показаться. В процессе эксплуатации они будут заметно хуже работать, чем отечественные терморегуляторы. Этот вариант является самым крайним, то есть брать их придется тогда, когда ничего другого найти невозможно.
• Импортные. Они являются самыми качественными в отличие от других производителей. Даже при таком исполнении, цена соответствует качеству и при этом они пользуются большим спросом, нежели другие. Соответственно брать данный термостат – рекомендуется!

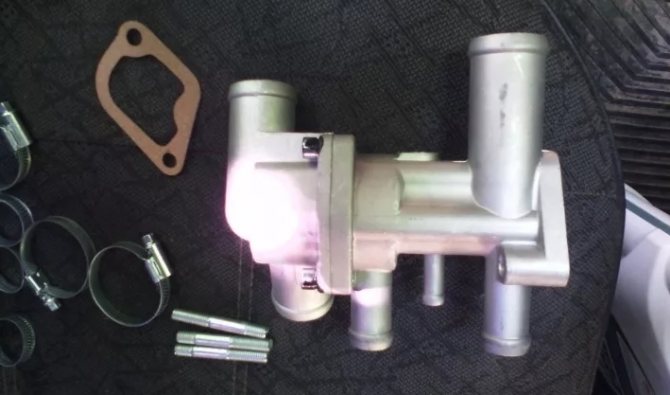

Рассмотрим импортный термостат на ваз 2114 6 дырочный

Преимущества конкретно этого устройства:

1. данный терморегулятор обеспечивает температуру, которая является нормальной для охлаждающей жидкости;
2. меньше связок на хомутах, чем на других устройствах. Штатный термостат крепится к выпускному патрубку через тягучую соединительную трубку;
3. этот терморегулятор является изначально разборным для замены термочувствительного элемента отдельно от корпуса;
4. более компактный, тем самым больше свободного места.

Печка отапливает уже на 60 градусах, а на 85 градусах становится горячо.

Бывают ситуации, что не можешь найти фирменные термостаты, тогда следует уделить внимание материалу корпуса. Исходя из состава, нужно брать терморегуляторы, сделанные из качественной латуни и нержавеющей стали. Их отличие можно определить с помощью веса, просто подержав в руках.

Будьте внимательны при выборе других термостатов. Они могут состоять из цинкового сплава, которые не могут быть надежными. Мало того, что от удара могут потечь, так еще и перепады температуры на них влияют.

Самостоятельно дорабатываем термостат ВАЗ 2110 или ставим замену

Многие владельцы ВАЗ 2110 недовольны работой печки своего автомобиля. Вот, казалось бы, уже утеплили салон, холодный воздух извне не поступает, печка как будто работает, а в салоне все равно холодно.

Поэтому авто умельцы приходят к заключению, что родная печка, может, и ничего, а вот доработка термостата на ВАЗ 2110 будет совсем не лишней. Поэтому кто-то, купив новый термостат, еще до установки его на автомашину производит доработку: на 5-дырочном переделывают контур, делая его 6-дырочным.

Заводской термостат

Другие же считают, что достаточно сузить байпас канала. Третьи – что значительно лучше поставить термостат от Гранты, поскольку в нем полностью перекрывается большой круг охлаждающей жидкости и, соответственно, отопитель значительно быстрее начинает подавать горячий воздух в салон.

Рассмотрим все варианты, но вначале нужно проверить, виновен ли термостат в том, что тепла в салоне явно не хватает.

Неисправность?

Признаки неисправности:

1. Индикатор температуры уже зашел за красную метку, а радиатор отопителя холодный на ощупь. Вполне возможно, что термостат заклинило, пластина клапана «залипла»;
2. Вы запускаете двигатель, радиатор печки тут же становится теплым, как и корпус термостата, а салон греется медленно. Нужно проверить, не попал ли в него посторонний предмет.

Доработка термостата

На ВАЗ 2110 вполне возможна доработка термостата путем добавления еще одной дырочки в 5-дырочное устройство. Зачем это нужно и что дает?

Итак:

• В машинах, в частности на ВАЗ 2110 инжектор, с появлением шестого штуцера становится теплее из-за того, что уменьшается байпас канал. Для справки: байпасом называется насос для циркуляции жидкости в параллельно установленном трубопроводе;
• Для работы печки необходимо, чтобы охлаждающая жидкость циркулировала по малому кругу. Происходит это через байпас канал. Чем меньше его диаметр, тем больше жидкости будет протекать через печку;
• Дополнительный штуцер, как правило, избавляет тройник обратки отопителя от протечек, поскольку такие неисправности не редкость на «десятках».

В корпусе ТС (термостата) просверливают дополнительное отверстие 8 мм. Устанавливают дополнительный патрубок параллельно такому же, идущему на печку. Он нужен для того, чтобы «отработанная» жидкость из отопителя попадала в полость термостата, и не было переохлаждения двигателя.

Доработка 5-ти дырочного термостата в 6-ти дырочный Доработка 5-ти дырочного термостата в 6-ти дырочный Доработка 5-ти дырочного термостата в 6-ти дырочный

Еще нужна дроссельная шайба – чтобы усилить ток жидкости через печку, если малый круг открыт, и регулировочный болт, упирающийся в ножку элемента, чтобы снаружи регулировать температуру открытия ТС.

Кстати, таким образом доработав, можно превратить карбюраторный ТС 82, просверлив и нарезав резьбу, в подходящий для ВАЗ 2110 инжектор.

Сужение байпас канала

Если вы решите, что необходима регулировка именно байпас канала на ВАЗ 2110, то у 6-дырочного термостата проблем возникнуть не должно. А вот у 5-дырочного могут возникнуть неисправности, связанные с тем, что не будет омываться холодный патрубок печки (выходной). Поэтому подумайте, нужна ли вам такая доработка, может, лучше сразу поставить термостат от Гранты или шести дырочный.

Чтобы уменьшить байпас, нужно произвести такие действия:

1. Из листового алюминия выпилить пластинку, чтобы она точно ложилась внутрь ТС;
2. Пластинку закрепить заклепкой или холодной сваркой, но так, чтобы крепление не мешало протеканию охлаждающей жидкости по малому кругу;
3. В этой пластинке нужно просверлить новое отверстие 5 или 6 мм (вместо 8мм штатного);
4. Кроме вышеописанных действий, на 6-ти дырочном ТС обратка печки подключается на термостат.

Стандартный канал байпаса в термостате Алюминиевая пластина для уменьшения канала байпаса Установленная пластина с уменьшенным каналом байпаса Саморезы делаются заподлицо

После такой доработки вы заметите, что салон будет прогреваться лучше и быстрее, но несколько замедлится прогревание двигателя.

Установка доработанного ТС

На ВАЗ 2110 можно без труда установить более совершенный термостат от Гранты 2190. Но все же следует немного знать об устройстве системы отопления/охлаждения в Гранте. Ее схему можно без особого труда реализовать на «десятке».

Будут нужны:

• Оригинальный ТС Гранты 2190 от BEHR;
• Нижний патрубок радиатора от Гранты, но подойдут и верхний 21214, либо просто подобранный по размеру;
• Тройник от ВАЗ 2110 для системы охлаждения;
• Шпильки на 8 мм по длине – как от постели распредвала;
• Прямой длинный патрубок печки от «десятки»;
• Прокладка для термостата.

Действуем по такому плану:

1. Нижний радиаторный патрубок меняем на тот, что от Гранты (или аналогичный). Можно оставить и родной, но соединить его с подходящим по диаметру под прямым углом с помощью куска трубы. Однако помним – чем больше соединений, тем больше возможностей для протечек;
2. Заводим патрубок расширительного бачка через тройник ВАЗ 2110: один конец – на слив с радиатора печки, другой – на подводящую трубу;
3. Сливаем охлаждающую жидкость;
4. Меняем шпильки на более длинные, и ставим термостат Гранты;
5. Перекручиваем датчик температуры.

Далее следует проверка на работоспособность доработанной системы обогрева. Обычно ТС Гранты более стабилен, обеспечивает более быстрый прогрев воздуха в салоне, не подвержен скачкам температуры.

Выбираем какой термостат лучше поставить на инжекторную 8 клапанную ВАЗ-2114

Температура двигателя влияет не только на температуру отопителя, а именно это, к сожалению, и волнует владельцев тольяттинских машин прежде всего. Это говорит не об их недальновидности, а о несовершенстве отопителя, но сегодня речь не о нём. Температурный режим мотора зависит от одного простого, но очень важного приборчика, который называется термостатом. Когда мы узнаем больше о модификациях ВАЗовских приборов, то вопрос о том, какой термостат лучше поставить на инжекторную ВАЗ-2114, отпадёт автоматически.

ПРИЗНАКИ НЕИСПРАВНОСТИ

То, что термостат не работает, становится ясно по повышающейся температуре охлаждающей жидкости.

Если вдруг «закипел мотор», его нельзя глушить. Необходимо пустить тосол через «печку» для лучшего охлаждения и оставить работать двигатель на холостых оборотах. Это позволит через некоторое время немного снизить температуру тосола.

Также плохо и в том случае, когда клапан не закрывается. Двигатель не прогрет, расходует больше топлива, не развивает полной мощности. Некоторые источники рекомендуют проверить исправность прибора на ощупь рукой. В закрытом состоянии клапана, нижняя часть корпуса должна быть холоднее верхней части, а в открытом состоянии она будет горячей.

Такой метод нельзя считать идеальным, так как при температуре тосола более 1000С, корпус термостата прогревается полностью и на ощупь будет весь горячим. Если тосол кипит, а его уровень в норме и протечек нет, необходима замена термостата.

Как заменить термостат

• На холодном двигателе открываем горловину радиатора, расширительного бачка, отворачиваем пробку на блоке цилиндров, сливаем весь тосол.
• Откручиваем хомуты, вынимаем устройство и меняем на новый;
• Пользуясь случаем, промываем систему охлаждения специальной промывкой, лучше фирменной, с ортофосфорной кислотой и заливаем свежий тосол.

После этого нужно проверить работу термостата. Таким образом, замена аппарата является нетрудной операцией, которая может сэкономить большие деньги, если принять во внимание возможность «заклинивания» двигателя.

Термостат автомобиля служит для поддержания рабочей температуры двигателя в заданных пределах. Неисправное устройство подлежит замене, так как эксплуатация машины с ним может привести к перегреву двигателя или снижению его ресурса.

Где находиться термостат на Ваз 2113

На инжекторных моделях Ваз 2113 термостат находиться под корпусом воздухофильтра, на карбюраторных моделях располагается там же, однако корпус перемещён немного в другое место, поэтому на карбюраторе не надо заморачиваться и снимать корпус, а просто скинуть высоковольтные провода и приступать к работе. В любом случае не пугайтесь, корпус снимается быстро и просто, читайте в статье: «Замена корпуса воздухофильтра на автомобилях ВАЗ». Сняв корпус, вы невооружённым глазом увидите термостат (на фото ниже указан красной стрелкой), а рядом с ним находится аккумуляторная батарея (указана синей стрелкой). Надеемся, мы доходчиво объяснили месторасположение термостата и вы его с легкостью найдете.

Какой термостат лучше поставить на ВАЗ

При замене термостата возникает вопрос, какой лучше всего выбрать. Все зависит лишь от цели приобретения, а также срока службы.

Одними из самых популярных моделей являются фирмы Gates и Vernet. Они зарекомендовали себя одними из лучших за бюджетную стоимость. Для четырнадцатого ВАЗА за такие деньги он является хорошим вариантом. Стоимость варьируется от 300 до 500 рублей.

Китайские аналоги — приборы, которые долго не живут. Покупаются обычно неопытными водителями, либо же при внезапной поломке для того чтобы поездить некоторое время и заменить на лучшую модель. По стоимости они практически не отличаются, диапазон цен от 350 до 450 рублей, зато заметно уступают по качеству и приходится менять их в 2 раза чаще.

Родные термостаты на ВАЗ являются очень ненадежными, хотя бытует мнение, что родные детали служат дольше. Но не для четырнадцатых моделей, опытные водители при наличии родного устройства принимают решение о его замене еще до поломки, потому что знают, что долго он не прослужит.

Какой выбрать

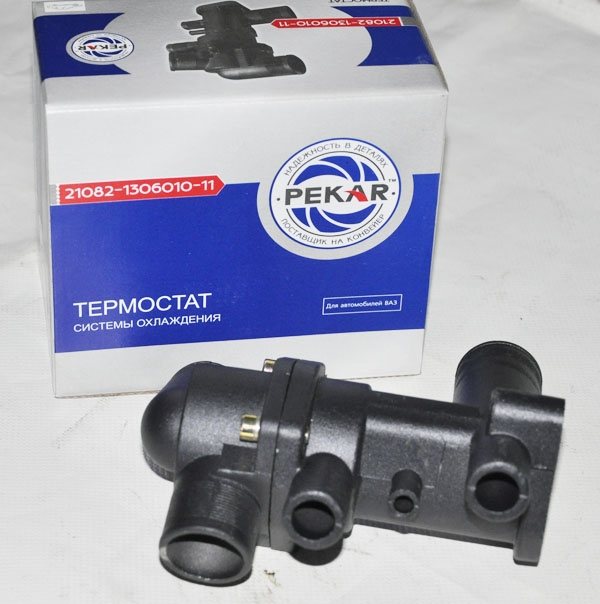

Модель PEKAR

Прежде чем выполнить замену, необходимо разобраться, какой термостат лучше приобрести. Исходя из опыта владельцев данного автомобиля, можно предложить несколько вариантов.

1. Родной. На ВАЗ 2114 устанавливают достаточно посредственные термостаты, потому менять его на такой же не имеет никакого смысла. Многие опытные водители сразу принимают решение установить аналог, даже если родной элемент исправен.
2. Китайский аналог. Если вы задумались, какое устройство лучше, выбирать элемент китайского производства настоятельно не рекомендуем. По цене они близки к родным, но качество еще хуже. Экономить здесь не нужно, поскольку более-менее неплохой агрегат стоит в районе 300-400 рублей.
3. Термостаты от Gates, Vernet и Wahler. Именно эти фирмы показатели себя как одни из лучших аналогов для четырнадцатой модели. Их цена в районе 350 рублей позволяет за небольшие деньги приобрести действительно качественную деталь.

Как проверить термостат?На Ваз 2110-2115 и 2170-2172-"Приора".

Замена термостата Ваз 2113 – пошаговая инструкция + фотоотчет

Для того, чтобы заменить термостат на Ваз 2113 необходимо выполнить следующий порядок действий:

1. Первым делом нужно слить охлаждающую жидкость.
2. Снимаем воздушный фильтр
3. Ослабляем затяжку 4х хомутов крепления шлангов термостата.
4. Отсоединяем шланги от патрубков термостата и снимаем термостат.
5. Чтобы проверить работу термостата его нужно поместить в почти кипящую воду. В воде основной клапан термостата должен открыться.
6. Устанавливаем термостат на место в обратном порядке. После установки проверяем соединения на герметичность.

Ну, вот все работы по замене термостата на Ваз 2113 завершены. Рекомендуем вам посмотреть видео по теме.

Проверка нового термостата перед установкой

До того как заменить термостат ВАЗ-2114, требуется выполнить проверку работоспособности нового. Проверка выполняется в следующем порядке:

1. Наполняем водой емкость и помещаем в нее прибор.
2. Ставим посуду с прибором на плиту, нагреваем, контролируя температуру нагрева.

Нагреваем воду с прибором, контролируя температуру

Проверка работоспособности

Для того, чтобы точно выяснить — работает или не работает термостат ваз 2114, не нужно прибегать к сложным методам проверки или специальной аппаратуре. Достаточно лишь открыть капот и потрогать рукой входные патрубки под радиатором охлаждения (относящиеся к большому циркуляционному контуру).

Дальше, в зависимости от их состояния, можно будет сделать следующие выводы:

• если патрубки становятся горячими сразу после запуска двигателя, значит термостат заклинило в положении «на большой круг»;
• если патрубки остаются холодными даже после полного прогрева мотора, значит клапан заклинило в закрытом положении, и вся жидкость идет на малый круг;
• если патрубки постепенно нагреваются и после полного прогрева двигателя становятся горячими, значит термостат полностью исправен.

Проверка термостата ваз 2114

В случае же, если остаются какие-либо сомнения, устройство можно демонтировать и проверить в домашних условиях следующим образом:

• опустить термостат в кастрюлю с водой;
• довести воду до температуры, близкой к 90 градусам (потребуется термометр);
• внимательно прислушаться — если термостат исправен, он издаст характерный щелчок. Тишина же будет свидетельствовать о поломке устройства.

Если клапан термостата закис не намертво, то вернуть устройство к работе можно даже в полевых условиях — для этого нужно аккуратно постучать по его корпусу ключом или отверткой. Правда, подобный ремонт может быть лишь временным решением — по возвращении домой неисправный термостат все равно нужно будет заменить.
