Практически на всех автомобильных двигателях происходит процедура регулировки клапанов. Процедура регулировки клапанов, это выставления зазоров между клапаном и толкателем. На двигателях, где тепловой зазор клапанов регулируется вручную, делать это необходимо с определенной периодичность. Для это нужен определенный навык, поэтому инженеры придумали автоматическую регулировку зазоров. Но есть и проблемы у данной технологии — это стук гидрокомпенсаторов о котором сегодня и пойдет речь.
Гидрокомпенсатор – является устройством, которое позволяет автоматически выставлять зазор между клапаном и толкателем двигателя. Оно представляет собой металлический цилиндр в котором находится пружина и обратный клапан.
Принцип действия заключается в изменении длины цилиндра гидрокомпенсатора на всю длину зазора в ГРМ. Работает данное устройство от обратной пружины и давления масла.
Гидрокомпенсатор представляет собой не хитрое устройство цилиндрической формы которое состоит из плунжеров, клапан обратного действия и пружина.
Огромное преимущество гидрокомпенсаторов заключается в том, что они автоматически регулируют зазоры клапанов и избавляют владельца автомобиля, от данной процедуры. Но помимо плюсов существуют и минусы данной технологии. Основной из них – стук на холодную или на горячую в случае неисправности.
Как стучат гидрокомпенсаторы
Стук гидрокомпенсаторов напоминает цокот, очень похожий на цокот не натянутой цепи. Доносится он из головки блока цилиндров. С ее верхней части. Стук компенсаторов может проявляться на холодную или на горячую, либо же присутствовать всегда, в зависимости от износа компенсаторов.
Как мы знаем, работа гидрокомпенсаторов напрямую связана с маслом. Когда двигатель холодный, масло еще просто не попало в гидрокомпенсаторы, поэтому мотор может какое-то время характерно цокать. Но спустя короткое время, если нет других предпосылок – стук пропадет.
Очень явно данный симптом наблюдается на отечественных классических моторах, которые устанавливаются в Нивы последних годов выпуска. В свое время в компанию “ВАЗ” счастливые обладатели данных моторов писали коллективное письмо и требовали отзывную компанию.
Видео-руководство по устранению стука гидрокомпенсаторов
Смотрите, как можно вылечить старые гидравлические компенсаторы
Применение гидравлических компенсаторов снижает расход топлива и увеличивает срок службы ГРМ. Двигатель работает тихо и выдает максимальную мощность. Производитель гарантирует надежную работу гидравлических компенсаторов на 30 тысяч километров пробега, после чего их рекомендуется заменить. В действительности, компенсаторы могут выйти из строя раньше или прослужить дольше, в зависимости от масла, используемого в двигателе. Повышенные требования к качеству масла это основной и единственный недостаток гидравлических компенсаторов.
Причины стука гидрокомпенсаторов
К основным причинам стука гидриков можно отнести две неисправности:
- механическая части гидрокомпенсатора
- масло подачи двигателя к гидрокомпенсатору
К механическим неисправностям можно отнести:
- Выработка и износ плунжерной пружины. Чаще всего является естественным износом, возникает из-за того, что кулачки распредвала оставляют выработку на поверхности.
- Засорение гидрокомпенсатора. А именно засорение клапана который отвечает за масло подачу. В следствии данной неисправности гидрокомпенсатор начинает залипать.
- Завоздушивание. Возникает при недостаточной подачи масла в механизм.
- Нагар и загрязнение основных элементов гидрокомпенсатора. Возникает при использовании некачественного масла или присадок.
Неисправности масло подачи к гидрокомпенсатору, могут быть вызваны:
- Неисправность масляного фильтра.
- Низкое давление масла
- Неправильная вязкость масло, либо не то масло
- Перегрев мотора, вследствие чего масло теряет свои свойства.
Как говорилось ранее стук гидрокомпенсаторы возможен как на горячую, так и на холодную.
Когда мотор хорошо прогрет, и появляется отчетливый стук гидриков который означает, что есть проблемы с маслом. Возможно масло уже потеряло свои свойства и требует замены. Либо залито масло, которое не подходит по регламенту к вашему мотору. Так же не исключен вариант засорившегося масляного фильтра.
Помочь в данном случае может замена масла и масляного фильтра. Если стук на горячую остался, стоит продиагностировать другие элементы двигателя. Возможно проблема в них.
Что касается стука на холодную, то тут не стоит беспокоится, практически всегда данный стук не является критичным.
Стук ГК не уходит или проявляется после прогрева
Намного более опасным является стук гидрокомпенсаторов, который появляется с прогревом или только усиливается по мере выхода силового агрегата на рабочие температуры. В таком случае постоянно стучат гидрокомпенсаторы на холостых оборотах прогретого мотора, стук может присутствовать под нагрузками и т.п. Список причин данной неисправности более широкий по сравнению со стуками на холодном ДВС.
Первое, нужно убедиться, что на горячую стучат именно гидрокомпенсаторы, так как причин для стука в двигателе достаточно много. Для этого необходимо знать, как определить стучащий гидрокомпенсатор. Также важно уметь определить, какой гидрокомпенсатор стучит, что поможет точнее локализовать неисправность.
Рекомендуем также прочитать статью о том, как понять, что стучит в двигателе. Из этой статьи вы узнаете о диагностике и определении различных стуков ДВС: стук поршней, шатунов, поршневых пальцев, коленвала, распредвала и т.д.
Отметим, что стук компенсаторов имеет характерный призвук. Тональность высокая, стук звонкий, напоминает удары металлического шарика по другой металлической детали, локализуется под клапанной крышкой. Хорошо прослушивается стетоскопом. Если ГК стучит постоянно, то его в скором времени может окончательно заклинить или произойдут другие поломки. Двигателю в такой ситуации нужен ремонт, возможна замена гидрокомпенсаторов. В некоторых случаях также разбивается посадочное место гидрокомпенсатора. После нагрева мотора происходит температурное расширение деталей, ГК начинает условно «болтаться» в месте установки и стучать. Более точное определение стучащего ГК возможно после частичной разборки мотора и снятия крышки.
Необходимо знать, что не всегда постоянный стук связан только с неполадками, износом и другими дефектами самого ГК. Элемент может стучать постоянно по другим причинам: низкое качество или сильное несоответствие масла, потеря необходимых свойств смазки в результате загрязнения или других неисправностей ДВС. Также не стоит забывать и о каналах для подачи масла в гидрокомпенсатор.
Как уже говорилось, на холодном двигателе загрязнение каналов может быть причиной стука, после чего посторонний звук исчезает с прогревом. В случае с горячим ДВС бывает с точностью до наоборот, когда параллельно росту температуры отложения в канале размягчаются и смещаются, полностью перекрывая подачу смазки в ГК. В этом случае также рекомендуется промывка гидрокомпенсаторов и системы смазки, замена моторного масла или очистка двигателя после его разборки.
Следует проверять масляный фильтр, который может быть причиной недостаточного давления в системе смазки и, как следствие, стука ГК на горячую. При недостаточном давлении в гидрокомпенсаторах создается воздушная пробка. Отдельного внимания заслуживает и уровень масла в двигателе, который не должен быть ниже, а также и выше нормы (перелив масла в двигатель). Следует отметить, что на холодную при низких оборотах и проблемах с уровнем масла ГК может не стучать. После прогрева ДВС количество воздуха в масле растет и появляется стук гидрокомпенсаторов, так как масло с воздухом становиться сжимаемой смесью. Еще желательно в случае проявления проблем с ГК на горячем моторе проверять работу маслонасоса, замерить давление в системе смазки.
Что делать если стучат гидрокомпенсаторы?
Прежде всего, нужно определить какой гидрокомпенсатор стучит. Для мотористов определить какой гидрокомпенсатор вышел из строя обычно не составит труда. Да вы и сами сможете это сделать. Это просто.
Читайте также:

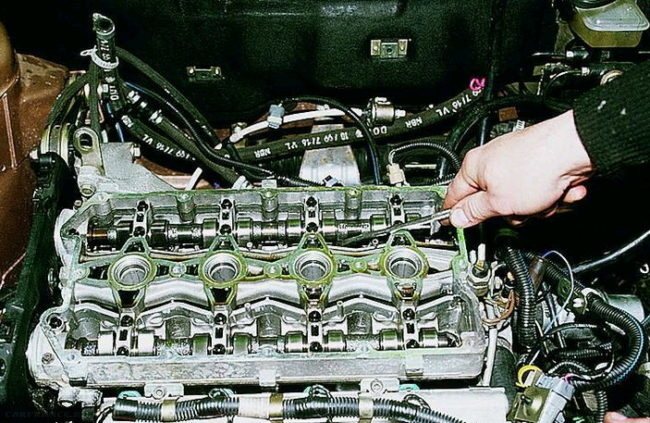

Для этого нужно снять клапанную крышку. Так же потребуется устройство которое называется фонендоскоп.
Фонендоскоп устройство с длинной спицей на конце и наушниками.
Если данного устройства нет под рукой, можно попробовать воспользоваться стетоскопом. Суть я думаю Вы уже поняли, нужно прослушать где же сильнее всего стучит, таким образом можно определить какой гидрокомпенсатор барахлит.
В случае обнаружения неисправного гидрокомпенсатора, можно попробовать устранить стук путем чистки. Для этого его нужно разобрать и промыть в солярке или керосине. В некоторых случаях это помогает устранению стука. Если нет, то увы придется менять. Их стоимость не так велика и лучше это сделать как можно быстрее, потому что в противном случае последствия могут быть печальными.
Как проверить гидрокомпенсаторы на ВАЗ-2112 16 клапанов фото
В том случае, когда при запуске двигателя станет слышен характерный звук, это с большой вероятностью можно считать признаком того, что в моторе стучат гидрокомпенсаторы. Предназначены они для регулировки в автоматическом режиме зазоров, которые появляются у клапанов при нагревании и охлаждении двигателя.
На видео показаны вблизи гидрокомпенсаторы, можно увидеть особенности их конструкции:
Гидрокомпенсаторы и их работа
Чтобы гидрокомпенсаторы работали стабильно, им потребуется постоянная подача масла. Для этого в головке блока есть канал с шариком (клапаном), который не дает маслу сливаться после того, как мотор будет остановлен. Аналогичный клапан есть и в нижней части подшипника, по которым и подводится масло к шейке клапанов для смазки.
Рекомендованное масло для мотора автомобиля ВАЗ 2112
Сразу следует отметить, что эти детали чувствительны к качеству масла. Если в нем будут какие-то примеси, то из строя на протяжении короткого времени выйдет плунжерная пара гидрокомпенсатора. Это отразится на работе мотора. Появится шум и интенсивно будут изнашиваться кулачки распредвала. Если гидроконденсатор вышел из строя, то его ремонтировать нельзя. Он только меняется на новый.
-
Читайте также:

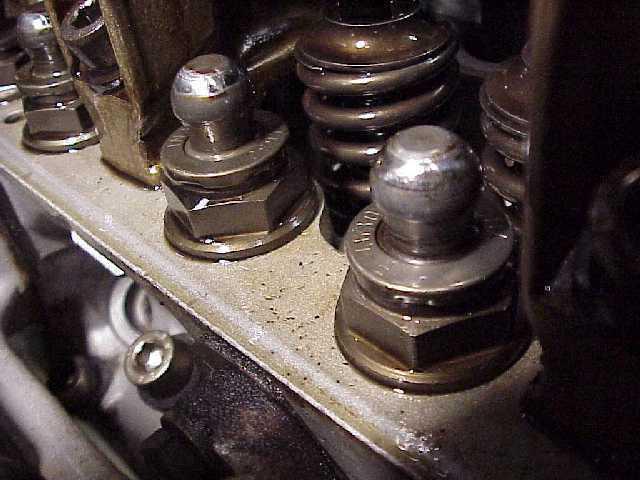

Гидрокомпенсаторы в головке блока цилиндров
Когда стук в моторе будет слышен постоянно, то следует выявить причину его появления. Для этого надо придерживаться правил, приведенных ниже.
Гидрокомпенсаторы всегда проверяют при замене клапанов!
Какой гидрокомпенсатор стучит: определение
Чтобы определить, какой из гидрокомпенсаторов стучит, надо на него нажать отверткой. Если состояние толкателя нормальное, то он должен прижиматься с усилием. Когда прилагаемое усилие будет невелико, то такую деталь следует заменить. Подробнее о замене гидрокомпенсаторов мы уже писали в материале: замена гидрокомперсаторов на 16-ти клапанной ВАЗ-2112 своими руками.
Блок головки цилиндров. Определение, какой из гидрокомпенсаторов вышел из строя
Устранить шум можно также при незначительном повороте клапана или прижимной пружины вокруг оси.
Для этого следует заглушить мотор и произвести такие действия:
- Повернуть коленвал так, чтобы клапан, который стучит, начал немного открываться.
- Повернуть немного пружину (клапан при этом тоже провернется).
- Запустить мотор.
Если стук не прекратиться, то следует процедуру повторить. Когда и это не поможет, надо проверить зазор между втулками и стержнями клапанов. Также следует проверить и состояние самой пружины.
Приспособление
Фонендоскоп при помощи которого можно выявить неисправный гидрокомпенсатор
Также определить, какой из гидрокомпенсаторов стучит, можно при помощи фонендоскопа. Его следует приложить к головке блока цилиндров в месте расположения каждого из компенсаторов. В том месте, где деталь вышла из строя, будет слышен звук, напоминающий клапанный стук.
Если деталь застучала, то не стоит спешить разбирать сам мотор. Следует изначально попробовать заменить масло.
Можно ли ездить со стучащими компенсаторами?
Как уже говорилось ранее, запускать данную неисправность нельзя. Убитые гидрокомпенсаторы, оказывают очень негативное воздействие на весь привод газораспределительного механизма. Ремонт его стоит, очень не дешево. Также стук гидриков приводит к более быстрому износу всех элементов ГБЦ.
Минусы гидрокомпенсаторов
Кроме всех перечисленных положительных качеств этой замечательно технологии, у нее есть несколько значительных минусов.
- Практически всегда бывает стук гидрокомпенсаторов на холодно двигателе.
- Гидрокомпенсаторы плохо работают при высоких оборотах.
Гидрокомпенсатор: что это такое
Детали и узлы работающего двигателя, нагреваясь, увеличиваются в размерах. Это касается и газораспределительного механизма (ГРМ).
Во избежание поломок и снижения эффективности работы механизма привода клапанов, между его отдельными деталями конструктивно предусмотрены тепловые зазоры. В процессе прогрева мотора детали увеличиваются в размерах. Зазоры исчезают, двигатель работает в оптимальном режиме. Однако со временем детали изнашиваются, меняется и тепловой зазор.
Гидрокомпенсатор (гидравлический толкатель, «гидрик») представляет собой устройство, которое поглощает зазор, образующийся между кулачками распредвала и коромыслами клапанов, штангами, клапанами несмотря на температуру в двигателе и уровень их изношенности.
Устанавливаются на все виды ГРМ в двигателях с верхним и нижним размещением распредвала.

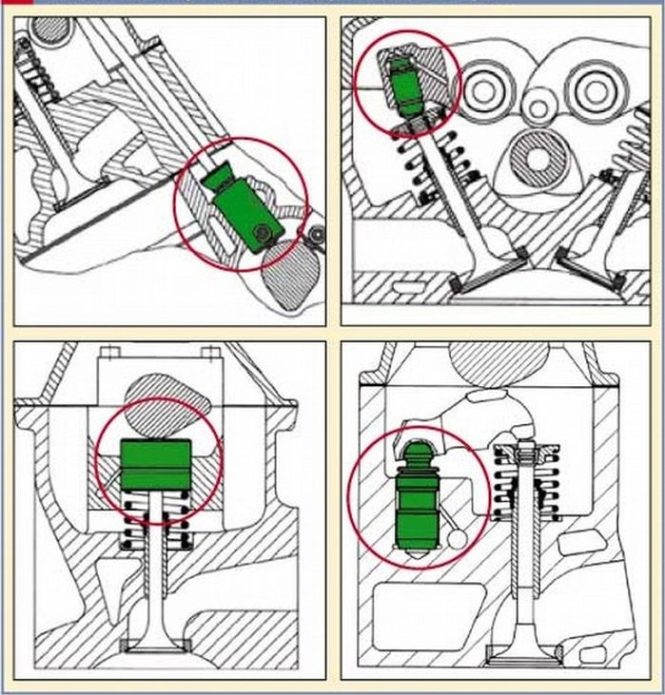

Места расположения гидрокомпенсаторов
Для разных видов ГРМ разработаны 4 основных типа компенсаторов:
- Гидротолкатель;
- Гидротолкатель роликовый;
- Гидроопора;
- Гидроопора для коромысел и рычагов.
Устройство
Хоть все типы гидрокомпенсаторов разнятся конструкционно, основное действие и принцип устройства у них идентичные.
Главный узел гидротолкателя представляет собой подвижную плунжерную пару с размещённым внутри шариковым клапаном. Всё это помещено в корпус. Зазор 5–7 мкм, предусмотренный между поверхностями плунжера и подвижного поршня, обеспечивает их герметичность.
Корпус компенсатора свободно передвигается по направляющему седлу, расположенному в головке блока цилиндров (БЦ).
Конструкция лабиринтного гидротолкателя
Это важно! У компенсаторов, жёстко фиксируемых в коромыслах, манёвренным элементом служит плунжер с выступающей за корпус рабочей частью.
Внизу плунжера находится проём для рабочей жидкости, перекрываемый обратным клапаном с шариком. Жёсткая возвратная пружина размещена в теле поршня и старается его оттолкнуть от плунжера.
Жидким действующим веществом служит моторное масло, поступающее в гидротолкатель через отверстие в корпусе из масляного канала БЦ.
Принцип работы
На примере гидротолкателя показаны основы работы всех гидрокомпенсаторов.

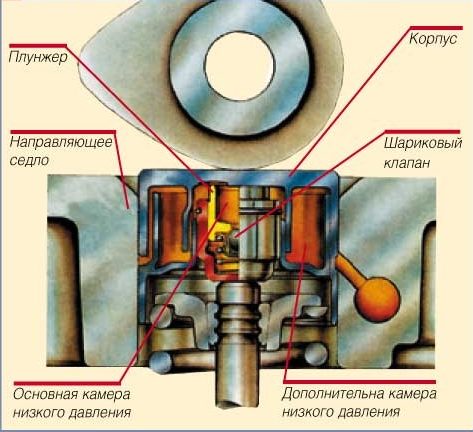

1. Корпус. 2. Поршень. 3. Пружина возвратная. 4. Плунжер. 5. Обратный клапан шариковый. 6. Фиксатор клапана. 7. Кулачок распределительного вала. 8. Пружина клапана.
Усилия (красные стрелки I и II), поступающие от кулачка распредвала 7 и пружины клапана 8, заставляют гидравлический толкатель постоянно перемещаться в возвратно-поступательном направлении.
Фаза 1
При расположении гидротолкателя на высшей отметке отверстие в корпусе 1 находится на одном уровне с масляным каналом БЦ. Масло (жёлтый цвет) свободно проникает внутрь корпуса (дополнительная камера низкого давления). Далее через расположенный в основании корпуса перепускной канал масло следует в полость плунжера 4 (основная камера низкого давления). Затем сквозь открытый клапан 5 масло проникает в поршневую полость 2 (камера высокого давления).
Поршень свободно движется по направляющим, образуемым плунжером 4 и перегородкой корпуса 1. Давление пружины 3 исключает возникновение зазора между поршнем 2 гидротолкателя и клапаном 8 ГРМ.
Фаза 2
Как только кулачок 7 распредвала начинает давить на корпус 1, он смещается. Рабочая жидкость перестаёт подаваться в дополнительную камеру низкого давления. Пружина клапана 8 мощнее возвратной пружины 3 гидротолкателя, поэтому держит клапан на месте. Поршень 2, несмотря на сопротивление возвратной пружины, начинает движение внутрь корпуса 1, выталкивая масло в плунжерную полость.
Давление масла в поршне 2 за счёт малого объёма камеры высокого давления повышается, в итоге перекрывая обратный клапан 5. Гидрокомпенсатор, как единое твёрдое тело, начинает передавать усилие от кулачка 7 распредвала клапану 8 ГРМ. Клапан перемещается, его пружина сжимается.
Фаза 3
Кулачок 7 распредвала, пройдя высшую точку, постепенно снижает усилие на корпус гидротолкателя. Пружина клапана 8, распрямляясь, возвращает его в высшую точку. Клапан через поршень толкает гидрокомпенсатор по направлению к кулачку. Начинает распрямляться возвратная пружина 3. Давление в поршне 2 падает. Масло, успевшее в начале второй фазы протечь в полость плунжера 4, теперь давит на шарик клапана 5, в итоге открывая его.
Фаза 4
Кулачок 7 распредвала перестаёт давить на гидрокомпенсатор. Пружина клапана 8 полностью выпрямлена. Возвратная пружина 3 гидротолкателя разжата. Обратный клапан 5 открыт. Давление масла во всех камерах одинаковое. Отверстия в корпусе 1 гидротолкателя, вернувшегося в первоначальное положение в наиболее высокую позицию, вновь совпадают с масляными каналами БЦ. Выполняется частичная замена масла.
Возвратная пружина внутри «гидрика» старается распрямиться, убирая зазор между кулачком и гидротолкателем даже при неизбежном износе деталей ГРМ.
Это важно! Размеры элементов гидротолкателя при нагревании меняются, но компенсируются самим устройством.
Гидрокомпенсаторы: что это и где они находятся
Данные элементы являются важной частью газораспределительного механизма. Найти эти гидрокомпенсаторы можно непосредственно над клапаном. Если быть точнее, то под кулачком распределительного вала.
Выглядит эта деталь в виде цилиндра. Внутри него находится специальный обратный клапан, плунжерная пара, а также пружина. В стенках гидрокомпенсатора сделаны специальные каналы. Они служат для циркуляции масла.
Почему стучат гидрокомпенсаторы
Появившийся характерный металлический стук, прежде всего, сообщает о возникновении зазора в ГРМ, который гидроопора не в состоянии компенсировать.
В зависимости от температуры мотора классифицируют возможные неисправности и проблемы, явившиеся поводом для возникновения стука гидрокомпенсаторов.
На холодную
Частыми причинами цокота гидроопор в только что заведённом двигателе могут быть:
- Попадание грязи внутрь компенсатора. По этой причине могут заклинить как плунжерная пара, так и шарик возвратного клапана. В обоих случаях гидротолкатель не будет выполнять своей функции.
- Грязное масло. Со временем в масле скапливаются продукты трения деталей и сажа. Всё это может забить масляные каналы, снабжающие рабочей жидкостью «гидрики». После прогрева двигателя текучесть масла повышается, и каналы постепенно промываются.
- Износ узлов гидротолкателя. Рабочий ресурс компенсатора – 50–70 тыс. км. В этот период на рабочих поверхностях могут наблюдаться повреждения, нарушающие их герметичность. В итоге в поршневой полости компенсатора отсутствует необходимое давление масла.
- Слишком вязкое масло. В этой ситуации до полного прогрева мотора масло в полном объёме не проникает в гидротолкатели, которые не могут выполнять свою функцию.
- Засорённый масляный фильтр. В этой ситуации холодное вязкое масло в необходимом объёме не в состоянии проходить через фильтр и поступать в головку двигателя. Иногда проблема исчезает после прогрева мотора.
- Закоксованность масляных каналов. Может возникнуть как в блоке цилиндров, так и в компенсаторе. В этой ситуации рекомендуется не пользоваться чистящими присадками. Поможет только механическая чистка после разборки.
На горячую
Причины стука гидрокомпенсаторов на холодном двигателе актуальны и для прогретого до рабочей температуры агрегата. Но есть проблемы, проявляющиеся только на горячую:
- Масло потеряло свои качества. После 5–7 тыс. км масло вырабатывает рабочий ресурс. Вязкость у него снижается. На холодную гидротолкатели не стучат. При разогреве мотора становится слышен стук, вызванный отсутствием масла в «гидриках» из-за низкого давления в системе смазки.
- Неисправный масляный насос. Не выдаёт рабочего давления. Масло до гидрокомпенсаторов не доходит.
- Критически низкий или чрезмерно высокий уровень масла. Обе ситуации чреваты вспениванием разогретого продукта и завоздушивания гидротолкателей. Попавший в компенсатор воздух при сжатии не образует нужного давления, появляется стук.
Видео: устройство, принцип действия, причины стука
Стук новых узлов
После установки новый гидротолкатель в течение 100–150 км пробега начинает стучать. Это связано с притиркой деталей, после которой стук пропадает.
Если при установке компенсатор не до конца посадить в колодец, масляный канал головки блока не совпадёт с отверстием в корпусе «гидрика». Масло не будет поступать в компенсатор, который сразу же застучит.
Иногда при установке толкателя внутрь колодца попадает грязь, забивающая масляный канал. В этом случае достают компенсатор, канал механически чистят.
Как определить неисправный гидрокомпенсатор
Для самостоятельного обнаружения дефектного гидрокомпенсатора фонендоскоп с металлическим наконечником поочерёдно прикладывают к клапанной крышке в местах расположения «гидриков». В области неисправных толкателей слышится сильный стук.
При отсутствии фонендоскопа тестер можно изготовить из подручных средств. С одного края металлического прута крепят резонатор (пивная или глубокая консервная банка). Прижав ухо к резонатору, прут свободным концом прикладывают к клапанной крышке. Последовательность поиска схожа с работой фонендоскопа.
Найти неисправный гидрокомпенсатор опытный водитель может самостоятельно
В крайнем случае можно воспользоваться обычной деревянной палкой.
При снятой клапанной крышке каждый гидрокомпенсатор пытаются продавить отвёрткой. Легко утапливаемый толкатель неисправен.
Видео: как узнать, какой гидрик стучит
Это важно! На автосервисе нерабочие гидрокомпенсаторы определяют при помощи акустической диагностики.
Как убрать стук
Не всегда стучащий гидрокомпенсатор нуждается в замене на новый. При появлении характерного стука, прежде всего, нужно сменить масло с масляным фильтром. Иногда этой процедуры достаточно, шумы пропадают.
Можно воспользоваться специальными промывками системы смазки. При помощи современных разработок ведущих брендов удаётся отмыть не только загрязнённые, но и закоксованные масляные каналы.
Масляные каналы нужно периодически промывать специальными жидкостями
Самой эффективной является механическая чистка гидрокомпенсаторов. Гидрик снимают, разбирают, чистят и промывают.
Видео: разборка, ремонт, проверка
Это важно! В случае обнаружения механических повреждений компенсатор необходимо заменить.
Появившийся стук гидрокомпенсаторов сигнализирует владельцу автомобиля о появившихся проблемах в системе смазки или ГРМ. Своевременную диагностику и устранение причин появления стука можно провести самостоятельно без обращения к специалистам.
