Небольшой воздушный клапан холостого хода, который часто еще называют регулятор холостого хода (рхх), расположенный внутри дроссельной заслонки двигателя вашего автомобиля, обеспечивает плавную работу двигателя на холостом ходу.

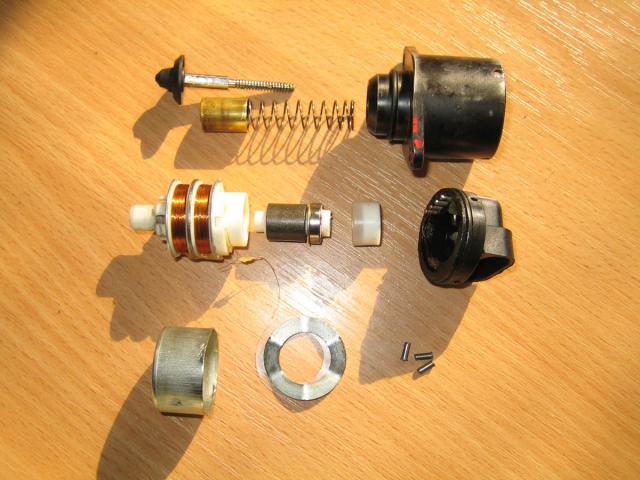

Регулятор холостого хода в разобранном состоянии
Принцип работы датчика холостого хода состоит в регулировании количества воздуха, поступающего в двигатель, когда двигатель работает на холостом ходу. Правильная частота вращения двигателя на холостом ходу жизненно важна для экономии и безопасности деталей двигателя. Система холостого хода при запуске автомобиля холодному двигателю потребуется больше воздуха для плавного холостого хода. Кроме того, когда вы нажимаете на газ и затем отпускаете, подача воздуха в двигатель прекращается. Но для того, чтобы двигатель не останавливался, в двигатель должно подаваться немного воздуха. Из вышеупомянутых случаев ясно, что регулирование подачи воздуха является жизненно важным для бесперебойной работы двигателя. В то же время следует контролировать количество воздуха, поступающего в двигатель вашего автомобиля, иначе в двигателе будет больше воздуха, чем топлива.
Большинство регулирующих клапанов холостого хода имеют форму моторизованного клапана или двигателя, установленного где-то на впускном коллекторе автомобиля. Клапан или двигатель управляются модулем управления двигателем, который регулирует скорость холостого хода в соответствии с такими параметрами, как температура двигателя и нагрузка электрической системы.
Более детально о принципе работы датчика в видео:
Где находится датчик холостого хода
Месторасположения датчика может незначительно отличаться в зависимости от марки вашего автомобиля. Чтобы долго не расписывать, лучше всего для понимания того где стоит датчик холостого хода, лучше посмотреть на картинку ниже.

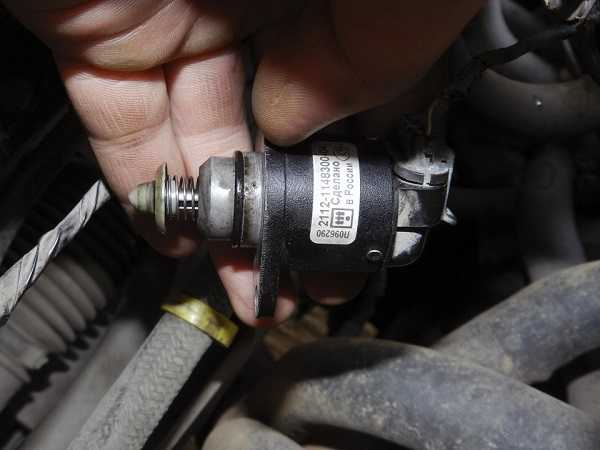

Обычно плохой или неисправный клапан управления холостым ходом вызывает несколько симптомов, которые предупреждают водителя о потенциальной проблеме:
- Нерегулярная скорость холостого хода
Одним из наиболее распространенных симптомов, связанных с проблемным клапаном контроля холостого хода, является нерегулярная скорость холостого хода. Клапан управления подачей воздуха на холостом ходу запрограммирован на регулирование и поддержание постоянной скорости вращения двигателя на холостом ходу. Если клапан выходит из строя или имеет какие-либо проблемы, это может вызвать сброс скорости холостого хода. Это может привести к необычно высокой или низкой скорости холостого хода или, в некоторых случаях, к увеличению скорости холостого хода, которая постоянно поднимается и падает.
Читайте также:
- Проверьте, загорается ли лампа двигателя
Другим признаком потенциальной проблемы с клапаном контроля холостого хода является загорающаяся контрольная лампа двигателя. Если модуль управления двигателем обнаружит проблему с цепью или сигналом клапана управления подачей воздуха на холостом ходу, он выключит контрольную лампу двигателя, чтобы уведомить водителя о наличии проблемы. Индикатор «Check Engine» также может быть выключен из-за множества проблем, поэтому рекомендуется проверить компьютер автомобиля на наличие кодов неисправностей .
- Двигатель глохнет
Другим более серьезным признаком проблемы с клапаном управления холостым ходом является полная остановка двигателя. Если регулирующий клапан холостого хода полностью выходит из строя, он может оставить автомобиль, потому что, не будет источника воздуха для поддержания надлежащего холостого хода. Это может привести к остановке двигателя во время работы, а в некоторых случаях может привести к тому, что двигатель вообще не будет работать на холостом ходу и остановится при запуске.
Если в вашем автомобиле возникли какие-либо из перечисленных выше симптомов, или вы подозреваете, что у вашего клапана управления холостым ходом может быть проблема, лучше обратится к специалистам или проверьте сами, более детально о проверке рхх ниже.
Совет
Если частота вращения двигателя слишком высокая, слишком низкая или слишком короткая, проблема может заключаться не в системе управления холостым ходом, а в утечке двигателя. Во-первых, проверьте ваш автомобиль на предмет утечек вакуума, чтобы исключить эту возможность.
Проверочные мероприятия
Самостоятельная диагностика условно делится на пару основных частей, предназначенных для выявления механических и электрических неисправностей. Для определения проблемы нужно воспользоваться визуальным осмотром и проверочными мероприятиями.
Визуальный осмотр
Самая простая и, пожалуй, первоочередная диагностика — визуальный осмотр. Он проводится после демонтажа узла из посадочного места. При визуальном осмотре можно выявить дефекты корпуса, износ иглы или другие, видимые глазу, неисправности. Однако если в процессе такой проверки вы выявили повреждение останавливаться лишь на этом этапе нельзя. Необходимо продолжить проверку для выявления возможных причин поломки.
Если в случае выполнения визуальной проверки вы обнаружили значительное загрязнение корпуса или внутреннего объема регулятора, то рекомендуем вам выполнить его очистку. Причем независимо от того, находится ли РХХ в исправном или неисправном состоянии.
Компьютерная диагностика
Несмотря на то что в простонародье РХХ принято называть датчиком, устройство является исключительно исполнительным механизмом, не имеющим обратной связи с ЭБУ. Иными словами, блок управления двигателем подачей напряжения на шаговый двигатель устанавливает желаемый вылет штока. Но ЭБУ не может объективно проверить фактическое положение штока, поэтому несоответствие желаемых и фактических значений нигде не фиксируется. Это значит, что в случае неисправности датчика на приборной панели не загорается Check Engine.
-
Читайте также:
Система самодиагностика может регистрировать лишь немногие неисправности цепи управления РХХ. Варианты ошибок, которые перед проверкой датчика холостого хода можно определить диагностическим прибором через разъем OBD II:
- Р0505 – код ошибки свидетельствует о неисправности в цепи управления;
- P0506 – датчик заблокирован, низкие холостые обороты;
- P1509 – перегрузка цепи управления РХХ;
- P1513 – замыкание на землю цепи управления датчиком;
- P1514 – обрыв или замыкание на +12В цепи управления РХХ.
Испытание проводки
С этой целью используется бытовой или профессиональный мультиметр. В условиях заглушенного двигателя снимается регуляторный разъём, после чего на приборе выставляется стандартный предел измерений «0-20» (постоянное напряжение). Показатели должны составлять 12 В.
Диагностика мультиметром
Проверить работу контроллера с использованием тестера можно так:
- От регулятора в моторном отсеке отключается разъем с проводом. Если автомобиль оборудован двигателем на 1,6 л, то заранее необходимо открутить два крепления дроссельного механизма к ресиверу. Затем он отодвигается от торца последнего примерно на 1 см.
- Сначала тестером выполняется диагностика электроцепи контроллера, чтобы убедиться, поступает ли на него напряжение или нет. Отрицательная клемма мультиметра соединяется с массой, то есть кузовом или двигателем автомобиля. Положительный контакт должен быть подключен к выводам А и D, они отмечены на разъеме.
- Выполняется активация зажигания, считываются показания тестера. Мультиметр предварительно необходимо настроить в режим работы омметра. Полученное значение напряжения должно составить не меньше 12 вольт. Если этот параметр ниже, то есть вероятность, что проблема состоит в разряде аккумуляторной батареи. При полном отсутствии питания надо убедиться в целостности электроцепи либо блока управления.
- Зажигание отключается. Следующим этапом будет диагностика непосредственно контроллера.
- Мультиметр перенастраивается в режим замера сопротивления, его клеммы поочередно соединяются с контактами А и В, а потом с С и D. Полученное значение диагностики должно составить около 53 Ом.
- Затем производится замер сопротивления между парами А и С, а также В и D. На них рабочая величина должна стремиться к бесконечности. Если полученные значения оказались другими, то датчик подлежит замене.
Дроссельный узел
Один из вариантов диагностики датчика предполагает демонтаж дроссельного узла. В условиях подключённого разъёма клапана, процедура включения и отключения зажигания позволяет проверить работу РХХ (затирание иглы, равномерность хода, наличие подозрительных звуков).
Это интересно: Масло в раздаточную коробку: свойства, как выбрать, как заменить
https://youtube.com/watch?v=teOVBsYP9c8
Распознавание проблем на холостом ходу
- При утечке вакуума обычно клапан холостого хода полностью выдвигается (закрытое положение). В основном, это означает, что в двигателе произошла утечка воздуха, а компьютер двигателя пытается снизить обороты холостого хода, замыкая цепь воздуха на холостом ходу. Если разомкнутая или замкнутая цепь в клапане регулирования подачи воздуха на холостом ходу, в контуре привода или на скорости холостого хода выходит за пределы допустимого диапазона, обычно устанавливаются один или несколько кодов неисправности и загорается индикатор. Когда индикатор горит, вам необходимо подключить диагностический прибор к диагностическому порту и прочитать коды, которые устанавливают индикатор.
- Автомобили с электроприводом, как правило, не имеют регулирующего клапана холостого хода, поскольку компьютер получает информацию со всех датчиков и автоматически регулирует угол дроссельной заслонки по мере необходимости. Неисправность в режиме ожидания может потребовать очистки или замены корпуса дроссельной заслонки и использования профессионального сканера для сброса системы.
Необходимые материалы
- цифровой универсальный измерительный прибор
- Профессиональный автомобильный сканер
- Подсказки
- Корпус дроссельной заслонки / впускной фильтр
- Руководство по техническому обслуживанию транспортных средств
Предупреждение
Разница между очистителем корпуса дроссельной заслонки и очистителем тормозов заключается в том, что корпус дроссельной заслонки содержит некоторое количество смазки для движущихся компонентов корпуса дроссельной заслонки. НЕ используйте очиститель дроссельной заслонки на тормозной системе.
Конструктивные особенности ДХХ
Поскольку датчик холостого хода отвечает за регулирование объемов подаваемого в КС воздуха, его расположение вполне предсказуемо: в дроссельном узле, а точнее – непосредственно возле дроссельной заслонки. В большинстве случаев он крепится на корпусе мотора посредством пары винтов, но встречаются варианты с посадкой на герметик или лак (правда, очень редко). Некоторые производители с целью недопущения демонтажа регулятора рассверливают головки винтов, затрудняя их откручивания — в таких случаях рекомендуется снимать датчик вместе с ДЗ, чтобы не допустить поломку крепежа регулятора.
Существует три основные группы РХХ в зависимости от используемого принципа воздействия на клапан:
- соленоидные регуляторы;
- шаговые устройства;
- датчики роторного типа.
Рассмотрим их принцип работы более детально.
Соленоидный ДХХ функционирует, используя электромагнетизм. При подаче напряжения сердечник катушки начинает втягиваться, увлекая за собой заслонку и таким образом регулируя подачу массы воздуха. При отключении соленоида происходит обратный процесс – сердечник возвращается на своё место, перекрывая канал подачи воздуха. Управление соленоидным датчиком осуществляется посредством регулировки частотой генерации командных сигналов, передаваемых непосредственно на исполнительный орган. Чем больше частота сигналов, тем точнее дозируется количество воздуха, пропускаемое в каналы камеры сгорания.
Шаговый регулятор использует для управления подачей воздуха кольцевой магнит, который находится в окружении группы из четырёх обмоток. Подаваемое на них по очереди напряжение генерирует круговое магнитное поле, приводящее в движение управляющий ротор. Там, где находится датчик холостого хода, расположен и исполнительный механизм, открывающий/запирающий канал подачи воздуха под воздействием движения ротора.
Датчики роторного типа регулируют подачу воздуха посредством частотных импульсов (наподобие соленоидных механизмов), но здесь в качестве исполнительного устройства вместо соленоида используется ротор.
-
Читайте также:
Независимо от типа РХХ, при его установке на автомобиль главной задачей является обеспечение расстояния между посадочным фланцем и оконечностью иглы, равного 23 миллиметра.
Назначение и принцип работы
С конструктивной точки зрения датчик является устройством, представленным несколькими основными функциональными элементами:
- клапаном;
- корпусом;
- обмоткой статора;
- ходовым винтом;
- штекерным выводом статорной обмотки;
- шариковым подшипником;
- корпусом статорной обмотки;
- ротором;
- пружиной.
Основным назначением датчика является обеспечение подачи определённого количества воздуха, который необходим для стабильности функционирования двигателя. Воздух подаётся на холостых оборотах, вне дроссельной заслонки. Иными словами, работа силового агрегата в условия холостого хода осуществляется при закрытой дроссельной заслонке, а за поступление воздуха отвечает специальный дополнительный канал. Обороты холостого хода регулируются посредством изменения сечения канала, перекрытого иглой РХХ.
При работе автомобильного мотора на холостых оборотах, внутрь поступает некоторый объём воздуха, обеспечивающего ровное функционирование. Датчиком положения коленчатого вала учитывается оборотистость агрегата, а сами данные передаются на блок управления. Именно с блока на датчик поступает команда на уменьшение или напротив, увеличение воздухоподачи.
При прогретом до рабочего температурного режима двигателе, контроллером автоматически поддерживаются обороты холостого хода. При отсутствии необходимой температуры именно контроллер посредством датчика увеличивает обороты и обеспечивает достаточный прогрев силового агрегата. Благодаря такой конструктивной особенности можно начинать движение транспортного средства даже без предварительного прогрева.
Это интересно: Как часто нужно производить замену масла в дифференциале?
Как он работает
Функция РХХ заключается в регулировании количества подаваемого топлива. Он может сообщить о необходимости увеличить или уменьшить количество. Важный нюанс заключается в том, что выполняет датчик свои функции непосредственно при включении холостых оборотов.
Само действие увеличения или уменьшения происходит за счет выдвигания или втягивания иглы на конце штока. Игла отвечает за перекрытие ил открытие в необходимой степени специального канала.
Схема подключения

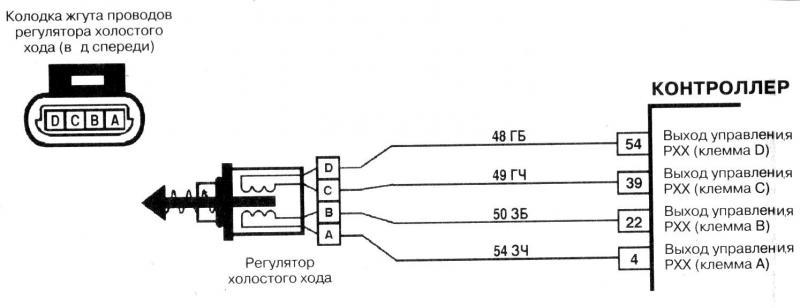

Схема подключения контроллера холостого хода
К датчику холостых оборотов подводится один жгут, состоящий из четырех кабелей, он идет от микропроцессорного модуля. В результате такого подключения диагностика может вызвать определенные трудности. У автовладельца не получится просто подать напряжение на клеммы устройства, поскольку микропроцессорный модуль делает это импульсно.
Расположение
Внешне РХХ выглядит достаточно просто. Он представляет собой с виду небольшой электродвигатель. В его конструкцию включены три детали:
- Шаговый электродвигатель;
- Пружина;
- Шток с иглой на конце.
А располагается искомый регулятор возле механизма, который отвечает за изменение положения дроссельной заслонки. Сложной системы крепления не предусмотрено. Для демонтажа нужно просто демонтировать крепежные болты.

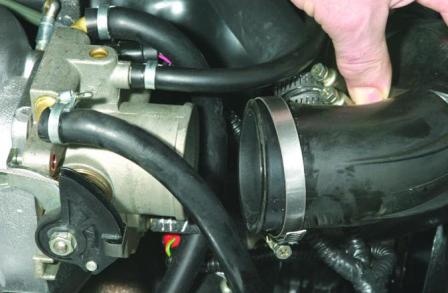

Проверка рхх путем отключения
Шаг 1: Доступ к клапану холостого хода. Информацию о положении клапана холостого хода на вашем автомобиле см. В руководстве по техническому обслуживанию автомобиля.
Шаг 2: Отсоедините клапан холостого хода . Найдите электрическое соединение клапана холостого хода и отсоедините клапан.
Шаг 3: Запустите двигатель . Запустите двигатель и посмотрите, как автомобиль реагирует. Если транспортное средство, возможно, застопорилось после запуска двигателя, отключение клапан, это откроет байпасный контур и позволит автомобилю работать на холостом ходу, когда клапан отключен.
Шаг 4: Подсоедините клапан. Выключите зажигание и снова подключите электрический разъем клапана холостого хода.
Шаг 5: Запустите двигатель . В этот момент холостой ход двигателя должен снова стать нормальным. Если это так, клапан может работать правильно. Если нет, используйте следующий метод, чтобы проверить, нуждается ли он в очистке.
Проверка устройства
Чтобы уточнить, насколько прибор работоспособен, выполняют диагностику:
- демонтируют прибор, подключают контактную колодку питания и запускают силовой агрегат. Если устройство исправно, шток выдвигается, в противном случае следует устанавливать новое;
- допустима проверка вольтметром. Отключив прибор от контактной фишки, проверяют параметры сопротивления. Оптимальное — около 50 Ом. Напряжение — 12 В. Если напряжение меньше, есть проблемы в работе электрической цепи;
- проверка сопротивлений внутренней и внешних обмоток устройства с помощью мультиметра также подскажет, исправно ли оно. Параметры контактов должны лежать в диапазоне от 40 до 80 Ом.
Датчики холостого хода на Ладу Калину производятся разными компаниями, но взаимозаменяемы и не слишком отличаются по качеству. Это недорогая деталь, при неисправности которой требуется сразу же проводить замену.
Визуальный осмотр и чистка регулятора и клапана холостого хода
Шаг 1: Доступ к клапану. Информацию о положении клапана IAC на вашем автомобиле см. В руководстве по техническому обслуживанию автомобиля.
Шаг 2: Отсоедините клапан. Найдите электрическое соединение клапана и отсоедините клапан холостого хода.
Шаг 3: Снимите клапан с автомобиля . Используйте процедуру, описанную в руководстве по техническому обслуживанию автомобиля, чтобы снять клапан.
Шаг 4: Проверьте клапан холостого хода. Осмотрите клапан и место установки на наличие отложений углерода, ржавчины или грязи. Проверьте штифт клапана и место установки на наличие повреждений.
Шаг 5: Очистите клапан и обводной канал . Используйте угольный очиститель или растворитель для впускного очистителя, чтобы удалить мусор и грязь с клапана. Используйте соломку, прилагаемую к аэрозольному баллончику, для очистки места установки клапана и обходного канала.
Предупреждение . Не используйте металлические проволочные щетки для очистки клапана или обходного контура. Очистка стен или колышков металлической проволочной щеткой может изменить функцию клапана.
Шаг 6: Установите клапан. Установите клапан с НОВОЙ прокладкой. Использование старого уплотнения может привести к утечке вакуума или потере охлаждающей жидкости на автомобилях, охлаждающая жидкость которых протекает через клапан.
Шаг 7: Запустите двигатель . Если вы использовали много растворителей, двигатель может за короткое время работать шероховато, так как он забирает растворитель и сгорает. После короткого периода грубой работы холостой ход должен нормализоваться.
Использование мультиметра для проверки спецификации сопротивления клапана
Шаг 1: Доступ к клапану ХХ . Информацию о положении клапана на вашем автомобиле см. В руководстве по техническому обслуживанию автомобиля.
Шаг 2: Отсоедините клапан. Найдите электрическое соединение клапана и отсоедините клапан холостого хода.
Шаг 3: Снимите клапан с автомобиля . Используйте процедуру, описанную в руководстве по техническому обслуживанию автомобиля, чтобы снять клапан.
Шаг 4: Проверьте клапан. Осмотрите клапан и место установки на наличие отложений углерода, ржавчины или грязи. Проверьте штифт клапана и место установки на наличие повреждений. Устраните эти проблемы, прежде чем осудить клапан.
Шаг 5: Проверьте сопротивление клапана. Используйте спецификации, перечисленные в Руководстве по техническому обслуживанию автомобиля для клапана холостого хода, и следуйте указаниям по проверке клапана с помощью цифрового мультиметра на электрические контакты электрического разъема клапана. Если значение находится в пределах спецификации, клапан должен звучать так как и звучал, это значит, что ошибка в другом месте. Если показания не соответствуют техническим характеристикам, замените устройство на новое.
Примечание
Новый клапан холостого хода может поставляться или не поставляться с новой прокладкой. Не забывайте заменять прокладку каждый раз, когда запечатанная часть удаляется из двигателя, чтобы избежать утечки вакуума или утечки охлаждающей жидкости, когда охлаждающая жидкость протекает через корпус клапана.
