Самодельный снегоход из мотоблока своими руками

Выбор мотоблока для переделки в снегоход

Основное назначение мотоблока – сельскохозяйственные работы. Обычно такую технику берут для покоса травы, обработки земельного участка, перевозки грузов. С наступлением холодов агрегат отправляют в гараж. Однако если мощность двигателя позволяет, почему бы технику не использовать зимой. Мотор приспосабливают на самодельный снегоход, а весной возвращают на родную раму.

Лучшим по проходимости считается гусеничный снегоход

Чтобы переделать мотоблок на снегоход, он должен отвечать следующим требованиям:

• иметь задний тягово-прицепной узел;
• обладать возможностью ручного управления;
• иметь двигатель не меньше средней мощности с воздушным охлаждением.

Всем требованиям отвечают мотоблоки марки «Нева». Тяговая сила агрегатов варьируется от 6 до 9 л. с. Мотор выносливый, так как сборка его осуществляется в Японии.

Важно! Мощности двигателя мотоблока «Нева» хватит для перевозки на снегоходе водителя и одного пассажира.

снегоход палочник — трубочник.wmv

Самодельная гусеница для мотобуксировщика

Мотособака из культиватора – подготовка к сборке

В случае с самостоятельной сборкой техники, подготовка к ее изготовлению должна начинаться с изучения схемы. Чертеж должен указывать на размеры всех используемых деталей. Важно, чтобы в схеме также были указаны способы крепления элементов в конструкцию.

Читать также: Чем шлифовать дерево перед покраской

Помимо чертежа, для работы потребуется подготовить перечень определенных элементов.

Самодельный снегоход должен состоять из таких узлов:

• несущая рама;
• двигатель с топливным баком и выхлопной системой;
• механизм трансмиссии;
• тормозная система;
• органы управления;
• рукоятки, водительское сиденье;
• лыжи, гусеничные механизмы.

Для подгонки деталей и их монтажа в конструкцию техники изготовителю потребуется подготовить такие инструменты:

• сварочный аппарат;
• болгарку;
• трубогиб;
• дрель и сверла к ней;
• набор гаечных ключей и отверток.

Из материалов при работе понадобится листовой металл, стальные трубы и уголки, резиновые прокладки, а также 2 куска толстой фанеры.

Гусеничный вездеход, новые гусеницы часть 3

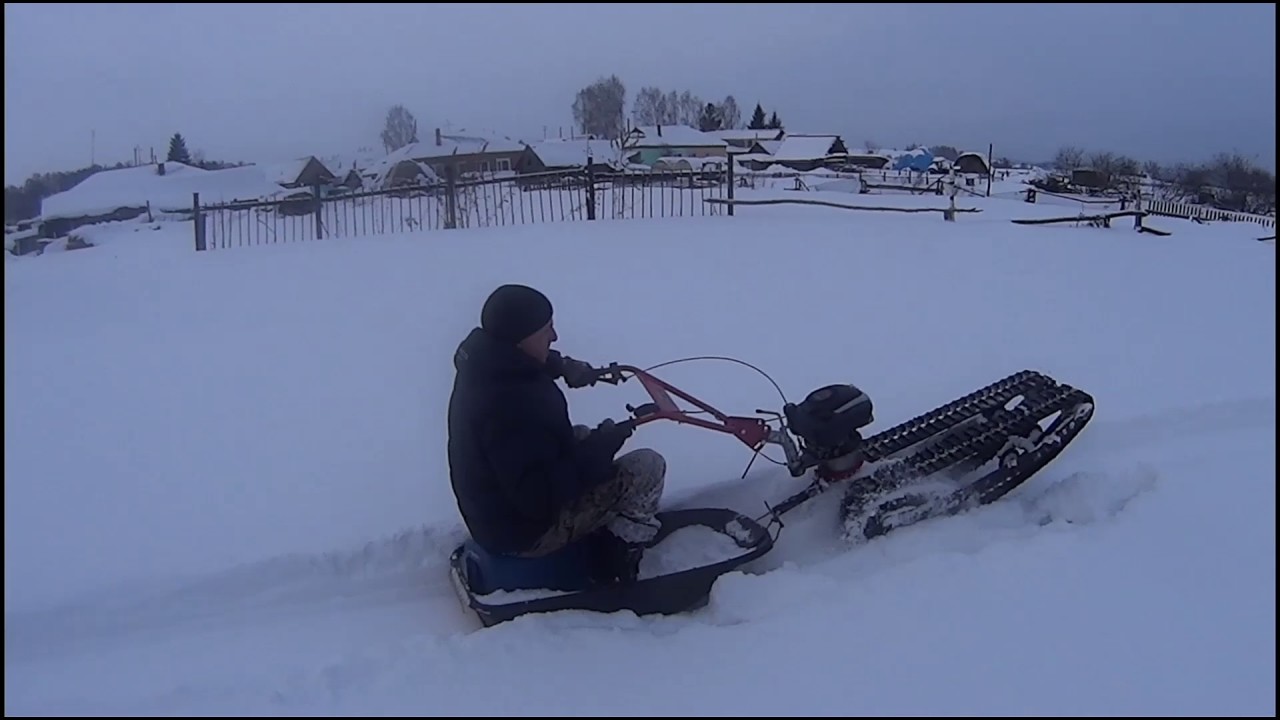

Самодельный мотобуксировщик из мотокультиватора

Как из мотоблока сделать снегоход своими руками

Переделка с/х агрегата является сложным делом. Потребуются сварочные навыки, токарные работы. Нужны базовые знания о подобной технике. Оптимально посмотреть самоделку у знакомых или друзей. Реальный обзор даст лучшее представление, где и какой узел стоит, а также его устройство.

Разработка плана

Первым делом надо разработать план и решить для себя, какого типа нужна машина. Самодельные снегоходы делают на лыжах, колесном или гусеничном ходу.

Самым простым в изготовлении считается колесный агрегат. Здесь практически ничего не нужно переделывать. Замене подлежат только родные колеса. Можно взять покрышки большого диаметра из с/х техники. Иногда делают снегоход из мотоблока на колесах низкого давления, что придает технике лучшую проходимость. Однако все колесные модели способны передвигаться по неглубоким сугробам.

Самоходная машина на лыжах аналогично проста в конструкции. Напоминает она мотосани. Основой для лыж берут готовые сани или делают самодельные полозья из пластика.

Гусеничная техника обладает лучшей проходимостью, маневренностью по сложным участкам. Однако сборка такого снегохода не простая. От мотоблока обычно используют один мотор. Ходовую часть собирают новую.

Прежде чем собрать своими руками гусеничный снегоход из мотоблока, тщательно изучают чертеж. Потребуется точно скопировать все узлы, выдержать рекомендуемые размеры.

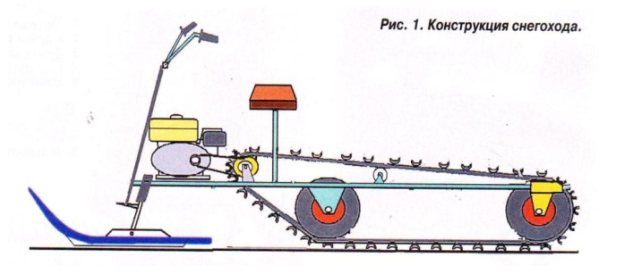

Все узлы гусеничной машины собирают по чертежу с соблюдением указанных размеров

Устроен снегоход из двух основных частей: ведущей и ведомой. В свою очередь ведущая часть состоит из трех узлов:

• двигатель;
• рама;
• механизм приводов.

К ведомой части относится:

• рулевая колонка;
• амортизаторы;
• элементы гусеничного узла.

Когда план будет готов, приступают к закупке материалов, подготовке инструмента.

Инструменты и материалы

В первую очередь закупают детали, необходимые для сборки основных узлов согласно чертежу. Если имеется токарный станок, простые элементы вытачивают самостоятельно. Для сборки рамы потребуется металл. Подойдут профильные трубы, уголки, листовая сталь.

Из инструментов обязательно нужна электросварка, болгарка, трубогиб и электродрель. Дополнительно понадобится обычный слесарский набор, куда входят ключи, молоток, пассатижи, зубило.

Рама для самодельного снегохода на базе мотоблока

Первым элементом собирают раму. Именно на ней будут закреплены все узлы. Для самодельного мини-снегохода с двигателем от мотоблока раму сваривают из профильных труб. Если требуются изгибы, применяют трубогиб. Можно использовать трубы круглого сечения. Диаметр минимум 25 мм. Если требуются усиливающие косынки, их вырезают из листовой стали толщиной минимум 5 мм.

Схема с указанными узлами поможет в сборке рамы

Когда основная рама будет сварена, спереди делают подрамник. Узел представляет собой площадку из уголков и листовой стали, на которую будет установлен мотор. На ней размечают крепежные отверстия. Дополнительно окошки предусматривают в траверсе. Они нужны для протягивания цепи привода от вала мотора до ходовой части.

Промежуточный вал и рулевая колонка

Узлы промежуточного вала вытачивают на токарном станке. Поперечины и опоры сваривают из профиля. Для самого вала подойдет труба круглого сечения или прут.

Сборку узлов промежуточного вала осуществляют по представленной схеме

Следующим элементом собирают рулевую колонку. Важно правильно выдержать все размеры, указанные в чертеже. После сборки проводят регулировку. От качества рулевой колонки зависит проходимость самодельного снегохода, его маневренность.

Важно точно выдержать все размеры деталей рулевой колонки, представленные на чертеже

Гусеницы для самодельного снегохода из мотоблока

Для сборки гусениц используют транспортерную ленту, пластиковые трубы и цепи от мотоцикла. Вариант подойдет для легкой модели. Например, когда имеется цель соорудить своими руками для рыбалки снегоход из мотоблока, на котором будет ездить один человек без тяжелого снаряжения.

Траки тяжелого снегохода согласно чертежу делают из брусков длиной 500 мм

Когда делают машину для перевозки грузов, траки вырезают из деревянных брусков. Располагают их на гусенице до 30 штук на расстоянии друг от друга около 38 мм. Рекомендуемая ширина гусеницы – 500 мм. Транспортерную ленту используют толщиной 18 мм.

Изготовление лыж

На передок ставят лыжи из саней или делают полозья самостоятельно. Для этого используют толстый пластик. Можно распустить толстостенную трубу, нагреть и загнуть концы.

Лыжи используют от саней или выгибают из толстостенной пластиковой трубы. Чтобы снегоход хорошо проходил по ухабам, меньше его кидало, лыжи оснащают лонжеронами и пружинами. Дополнительно ставят рычаг, помогающий освободить застрявший снегоход в сугробе.

Сборка гусеничного снегохода из мотоблока

Когда все узлы по отдельности будут собраны, остается их соединить в один агрегат. Проделывают следующие шаги:

1. На раму устанавливают мотор. Фиксируют его болтами через отверстия, просверленные на подготовленной площадке.
2. Следующим узлом ставят промежуточный вал. Он помогает уменьшить угловую скорость, увеличить тяговую силу.
3. Устанавливают и регулируют рулевую колонку. Возможно, после первого движения снегохода ее придется еще подрегулировать.
4. Монтируют гусеничный узел.
5. Сиденье водителя крепят на раму. Подойдет кресло от легкового авто.

По окончании сборки самодельный снегоход с двигателем от мотоблока испытывают в работе. Пытаются запустить мотор, сделать первые движения. Во время тестирования осуществляют дополнительные регулировки. Чаще всего в них нуждается рулевая колонка и тяговый привод.

Когда обкатка успешно завершена, все узлы настроены, можно побеспокоиться о внешнем виде. Металлические части обрабатывают антикоррозийной грунтовкой, окрашивают.

Совет! Если из-под гусениц на водителя сильно летит снег, их закрывают крыльями, сделанными из оцинковки.

Снегоход на базе мотоблока: различные варианты конструкции

Среди имеющихся на сегодня разновидностей снегоходов из мотоблока встречаются:

• колесные;
• гусеничные;
• снегоход на лыжах.

Колесный снегоход имеет примитивную конструкцию. Единственным элементом, который заменяют, являются колеса – вместо них ставят большие по размеру покрышки или вовсе колеса низкого давления. Их делают полноприводными, чтобы техника беспроблемно поворачивалась в стороны. Среди недостатков колесных снегоходов из мотоблока — пригодность лишь для неглубоких сугробов.
Самодельный снегоход на лыжах так же считается одним из наиболее простых вариантов замены фирменных мотосаней. Если в качестве основы взять готовые сани, процесс сборки максимально упрощается. Возможен и другой метод, когда лыжи делают самостоятельно из пластика.

Гусеничный снегоход на базе двигателя от мотоблока считается наиболее трудоемким по процессу воссоздания. Учитывая его универсальность, отличную проходимость и маневренность остановимся на нем более подробно.

Другие варианты гусеничного снегохода из мотоблока

В рассмотренном примере представлен снегоход на одной широкой гусенице. Такая модель считается лучшей проходимости по глубокому снегу и сложному рельефу местности. Однако существуют другие гусеничные самоделки-снегоходы из мотоблока, своими руками которые собирают из тракторных покрышек и других материалов.

Снегоход можно сделать с двумя гусеницами

Не менее популярны модели с двумя гусеницами, где использована та же транспортерная лента. Из нее делают саму основу и траки. Для этого нарезают полосы, крепят их к основе болтами или заклепками.

Если из тракторной шины вырезать протектор, готовое кольцо исполнит роль гусеницы. Ходовой частью снегохода используют колеса. На мотоблок их ставят из легкового авто. На колеса натягивают протектор с шины.

Как сделать гусеничную приставку к мотоблоку

Когда собирают снегоход своими руками, особый акцент ставят на гусеничный ход. Рассмотрим особенности сборки самоделки: как изготавливается гусеничная приставка к мотоблоку своими руками.

Некоторые мастера ставят детали с мотоблока или делают их своими руками, а кому не под силу изготовление приобретают универсальный заводской гусеничный привод. Самодельная гусеница может быть изготовлена из:

• втулочно-роликовой цепи и транспортерной ленты;
• покрышек;
• ремней.

Часто встречается самодельная гусеничная приставка к агрегату серии Буран. У такого агрегата вся ходовая часть вместе с двигателем весит 20-30 кг.

Снегоходная приставка «САМ» к мотоблоку производится только в Нижнем Новгороде. Она идет на 3 катках и является вездеходной. На ней можно ездить как по снегу, так и грязи.

Чтобы приставка долго служила, важно не перетягивать гусеницы, так как это приводит к обрыву.

Для самодельного снегохода тоже есть приставка «САМ», только в этом случае четко нужно будет знать форму и параметры вала редуктора.

Гусеничный модуль к мотоблоку. Благодаря широким гусеницам данная приставка легко передвигается по глубокому снегу. Она подходит к мотоблокам Нева, Ока, Целина, Каскад, Луч, а также ее можно использовать на мотокультиваторы с некоторой доработкой посадочных мест. В готовой приставке можно регулировать натяжение гусениц, которые растягиваются при передвижении.

Немаловажное значение имеет и ведомая часть, присоединенная к мотоблоку. Это сиденье для водителя и место для багажа. В данном случае можно использовать все, что придет на ум: доска, табурет, сани, кресло и т. д. Единственным важным условием при выборе является непромокаемость сиденья.

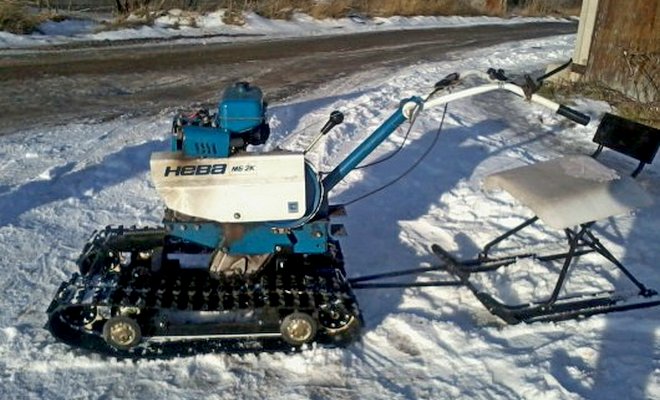

Готовая гусеничная приставка для мотоблока Нева. В продаже есть универсальные гусеничные приставки, которые подходят к любому мини-агрегату, в том числе и к мотоблоку Нева. Они легко собираются и устанавливаются. Очень компактные и не занимают много места при хранении. Оптимальная ширина гусениц повышает проходимость устройства. Риск застрять в сугробах или грязи сводится к минимуму. Несомненным плюсом готовых гусениц является их продолжительный срок службы и доступная цена.

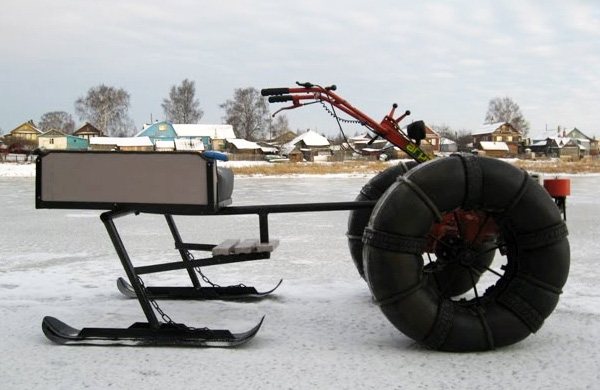

Снегоход из мотоблока и простых колес

Для колесной модели снегохода потребуется прицеп. Его соединяют жестко с рамой мотоблока. Еще нужны зимние колеса и немного смекалки.

Для жесткого сцепления прицепа используют швеллер. Заготовку длинной около 50 см жестко крепят параллельно оси будущей снегоходной машины. Сначала на концах швеллера сверлят отверстия, ставят хомуты. К оси снегоходной машины приваривают крестовину, осуществляют фиксацию заготовки болтовым соединением, ставят контргайки. Узел исполнит роль стопора, предотвращающего смещение прицепа в сторону.

Важно! Жесткое сцепление снижает маневренность. Однако у снегохода улучшается устойчивость.

Прицепом послужат самодельные сани на лыжах из нержавеющей листовой стали

Прицеп ставят на лыжи, обустраивают сиденье водителя. С мотоблока снимают родные колеса. Вместо них ставят зимние шины. Иногда их делают самостоятельно в виде колец-насадок с траками на родные колеса мотоблока.

Снегоход с двигателем от мотоблока на камерах

Мотоблок практически не придется переделывать, если модернизировать родные колеса. Потребуются спущенные камеры от грузовика. Их по пять штук натягивают на каждое колесо, фиксируют цепями. Камеры накачивают. За счет фиксации цепями их форма становится наподобие ромашки с сегментами в виде эллипса. Новые колеса хорошо пройдут по глубокому снегу.

Для стяжки камер используют цепи, металлические обручи, полосы транспортерной ленты

Еще один колесный снегоход из мотоблока можно соорудить, надев на камеры вместо цепей стальные обручи. Снаружи их оснащают траками. Перемычки приваривают из металлических пластин. Высота трака около 2-3 см. После накачивания камер металлические обручи надежно зафиксируются на колесах.

Что это такое?

Снегоход – это механическое транспортное средство. Наиболее известны небольшие по размеру модели, оснащенные лыжами-гусеницами и управляемые по принципу мотоциклетных. Однако на самом деле существует много разновидностей вездеходов на пневматике низкого давления и гусеничном ходу, аэросани. Мотоблоки также разделяют на колёсные и гусеничные. Сделать своими руками снегоход из мотоблока можно с любой ходовой частью, только при этом используются разные способы и материалы.

Читать также: Тонкие дисковые пилы по дереву

Как сделать снегоход из мотоблока на покрышках

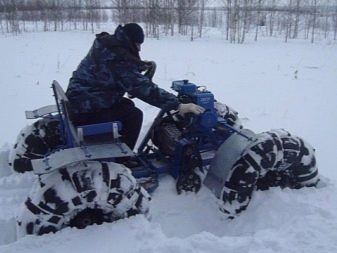

Покрышки от задних колес трактора способны исполнить роль гусениц. Потребуется отрезать боковые полки, чтобы осталось кольцо с протектором. Мотоблок оснащают дополнительными колесами. Для этого из труб сваривают раму. Конструкцию жестко сцепляют с рамой мотоблока. Расстояние между передними и задними колесами рассчитывают так, чтобы на каждую пару можно было надеть кольцо с протектором, то есть, гусеницу.

Колеса для снегохода лучше использовать от «Жигулей»

Самодельный снегоход оснащают сиденьем. Крепят его к изготовленной раме, где установлены задние колеса.

Самодельный снегоход на гусеницах своими руками: с чего начать?

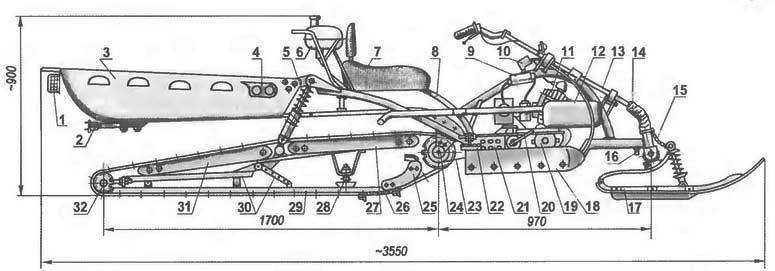

1 — задний фонарь; 2 — прицепное устройство; 3 — кузов (фанера, s16); 4 — боковые катафоты; 5 — задний амортизатор (от мотоцикла «Днепр», 2 шт.); 6 — бензобак (от пускача трактора Т-150); 7 — сиденье; 8 — основная рама; 9 — коммутатор электронного зажигания (от мотоцикла «Восход»); 10 — катушка зажигания (от мотоцикла «Восход»); 11 — силовая установка (от мотоколяски, 14 л.с.); 12 — глушитель (от мотоколяски); 13 — рулевая колонка; 14 — рулевой шарнир в кожаном чехле, заполненном смазкой (шарнир от «УАЗа»); 15 — ограничитель вертикального перемещения рулевой лыжи (цепочка); 16 — ограничитель поворота рулевой лыжи; 17 — рулевая лыжа; 18 — боковая лыжа (2 шт.); 19 — генератор; 20 — рычаг сцепления (от мотоколяски); 21 — щиток цепи привода; 22 — подножка; 23 — цепь привода ведущего вала; 24 — ведущий вал гусеницы; 25 — нижняя направляющая цепи гусеницы (полиэтилен, s10, 2 шт.); 26 — цепь гусеницы (от жатки кормоуборочного комбайна, 2 шт.); 27, 31 — верхние передняя и задняя направляющие цепи (полиэтилен s10, по 2 шт.); 28 — амортизатор шарнирной рамы движителя (укороченные задние амортизаторы мотоцикла «Днепр», 2 комп.); 29 — опорная лыжа; 30 — задняя рама проставки; 32 — задний мост.

Чертеж самодельного снегохода является важнейшим этапом на подготовительной стадии изготовления. Здесь в помощь пригодятся инженерные навыки, а в случае отсутствия таковых – производятся поверхностные наброски, создающие общий образ будущего механизма.

Перед созданием чертежа необходимо определить перечень требуемых компонентов. Основу снегохода стандартной конфигурации составляют:

1. Рама – в зависимости от сложности конструкции она может быть позаимствована у квадроцикла, мотороллера, скутера, мотоцикла и пр. В случае их отсутствия деталь, как правило, варится из металлических тонкостенных труб диаметром около 40 мм.
2. Сиденье – учитывая непростые условия эксплуатации техники, материал этого элемента должен иметь высокую влагоотталкивающую способность.
3. Двигатель – выбирается с расчетом необходимой скорости и общего веса ТС. Чаще всего используются моторы мотоблоков, скутеров, мотоциклов и т.п.
4. Бак – 10-15 литровая металлическая/пластиковая емкость вполне обеспечит беззаботные выезды на относительно далекие дистанции и не займет на агрегате много места.
5. Лыжи – в случае отсутствия готовых вариантов, для самостоятельного изготовления рекомендуется применять девяти/десятислойные листы фанеры толщиной около 3 мм.
6. Руль – выбирается с расчетом удобства и практичности. Подобно раме, двигателю и сиденью изымается у указанных двухколесных агрегатов.
7. Привод – деталь, передающая вращающее движение от двигателя к гусенице. Данную функцию хорошо выполняет мотоциклетная цепь.
8. Гусеница — наиболее сложный и важный элемент. Об их видах и способах самостоятельного изготовления речь пойдет дальше.

Преимущества самодельного снегохода из мотоблока

Внешне самодельная машина менее привлекательная, по сравнению с аналогом заводского изготовления. Однако можно найти много положительных сторон. Одним из плюсов является тот факт, что снегоход делают под себя. То есть, хозяин четко знает, чего он хочет: перевозить грузы, ездить на рыбалку, в лес, заниматься другими делами.

Внешне самоделка не привлекательная, зато отвечает всем требованиям хозяина

Из других плюсов можно выделить следующие моменты:

1. Покупать в хозяйство мотоблок и снегоход дорого. Для хранения двух машин понадобится место, причем каждая из них будет простаивать в не сезон. Дешевле обзавестись одним мотоблоком. Использовать его зимой вместо снегохода, а летом по прямому назначению.
2. Самодельная конструкция не потребует больших затрат. Многие запчасти подойдут б/у от легкового автомобиля. На металлоломе можно дешево купить обрезки труб, швеллера и другого металла.
3. Снегоход можно использовать даже летом. Гусеничная машина имеет хорошую проходимость по грязи.

Самоделка является большим плюсом для умельцев, привыкших все делать собственноручно. Человек, проявляющий к технике интерес, постоянно усовершенствует ее, придумывает новые приспособления.

Алгоритм выполнения деталей

Существует несколько проверенных способов изготовления гусеницы своими руками. Они зарекомендовали себя, как наиболее надежные.

Применение транспортной ленты

Считается одним из самых простых методов. Помимо транспортной ленты, потребуется втулковая роликовая цепь. Простота в этом случае заключается в том, что для изготовления не требуется большого количества вспомогательных материалов и инструментов. Для продления срока эксплуатации транспортной ленты в устройстве, надо обвести его по краям леской

При этом важно обеспечить шаг в 10 мм. Чтобы соединить ленты необходимо в этом случае кольцо, надо прошить его по торцам либо использовать шарниры

Особое внимание уделяют толщине транспортной ленты. От этого непосредственно зависит уровень нагрузки на агрегат

Оптимальным будет подбор ленты толщиной 7 мм как минимум. Помимо прочего, придется позаботиться и о дополнительном колесе с каждой из сторон

Можно снять его со старого автомобиля, но при этом важно, чтобы диаметр его совпадал с аналогичным параметром у колеса на мотоблоке

Использование автопокрышки

Для мотоблока нередко берут гусеницы из автопокрышек. Народные умельцы утверждают, что конструкция имеет высокую надежность, когда в неё включён указанный элемент. Чтобы полученный мотоблок был практичным, обязательно надо позаботиться о качестве автомобильных покрышек. Они должны иметь правильный рисунок протектора. В этом отношении предпочтительнее покрышки от крупногабаритных автомобилей и тракторов. Рисунок протектора имеет ключевое значение, так как выполняет роль грунтозацепа.

Процесс изготовления можно условно разделить на несколько этапов. Вот они:

1. После обнаружения подходящих покрышек вырезают из них дорожку для гусениц. Это трудоемкая работа, которая потребует много времени.
2. Используют для вырезания хорошо заточенный нож. Лучше взять тот, который используют сапожники. Время от времени его надо смачивать в мыльном растворе. Так резина будет лучше поддаваться резке.
3. Срезают с покрышек обе боковины. Чтобы упростить процесс, можно использовать для этого электролобзик с мелкими зубцами. Убирают лишние фрагменты внутри покрышки, если есть необходимость. Если дорожка получилась слишком твердое внутри, данную манипуляцию можно повторить.

Благодаря этому удается улучшить показатели надежности гусениц, что особенно важно в условиях больших нагрузок. И всё же такие гусеницы получаются довольно ограниченной длины

Она соответствует аналогичному параметру у автомобильной покрышки.

Крутец – гусеницы для мотоблока / motux.ru

Из цепей и ремней

Вездеходы на гусеницах часто изготавливают с применением обычных ремней с клиновидным профилем. Соединяются они промеж собой посредством грунтозацепов. Ремни прикрепляют винтами или заклепками.

Дополнительным способом является использование одинаковых по размеру цепей. Этот материал часто обнаруживается в большом количестве в гараже у дачников. Процесс изготовления сводится к следующим моментам:

• Берут 2 одинаковые по размеру цепи. Последние звенья разрывают, после чего объединяют их в замкнутое кольцо. Пережимают звенья и заваривают их.
• Грунтозацепами соединяют цепи между собой и обеспечивают надежное крепление. Эти приспособления можно сделать из простых стальных пластин подходящей толщины. Их соединяют посредством болтов.

Если нет желания изготавливать гусеницы самостоятельно, можно взять такие изделия от старой техники. Например, хорошую эффективность демонстрирует мотоблок на гусеницах от Бурана. Есть смысл использовать именно старые детали, так как новые бурановские гусеницы стоят довольно дорого.

Рекомендации профессионалов

Нужно помнить о том, что самодельная снегоходная машина является транспортным средством. Специалисты рекомендуют не забывать об этом. Даже если имеется многолетний опыт управления мотоблоком, после переделки к новой машине надо привыкнуть. Нельзя сразу на большой скорости осваивать снежные сугробы и неизвестную местность. Маневренность снегохода за счет жесткой сцепки с санями уменьшается. Увеличивается опасность переворачивания на сложной трассе.

Детей катают на небольшой скорости по ровной местности

Непременно в санях захотят прокатиться дети. Нельзя лишать такого удовольствия, но вновь надо вспомнить о технике безопасности. Трассу выбирают ровную, едут на малой скорости. Можно сделать поезд из нескольких волокуш.

На видео снегоход самоделка своими руками из мотоблока:
