Двухтактный V-образный мотор
Двигатель, построенный по этой схеме, является сейчас большой редкостью. Один из примеров такого агрегата – NS 250 от «Хонда».
Он был создан преимущественно для японского рынка. Так как мотор двухтактный, то необходима отдельная кривошипная камера, что конструктивно сделать невозможно. «Качающейся пары» не избежать, но силы, которые характерны для двухтактных моторов, здесь не действуют.
Устройство
Размещение цилиндров здесь оппозитное (такое же, как и на других советских мотоциклах в классе тяжелых). По особенностям конструкции и техническим характеристикам это отечественный форсированный ДВС для мотоциклов дорожного типа.
Цилиндры, расположенные горизонтально, значительно лучше охлаждаются, а кривошипно-шатунный механизм лучше уравновешен. Что касается системы питания, то для каждого цилиндра инженеры предусмотрели по отдельному карбюратору. Это облегчало запуск и увеличивало мощность двигателя мотоцикла.
Индекс агрегата – МТ8. Кроме конструктивных отличий, он превосходил прочие моторы и в технических характеристиках. Так, мощность составляет 32-35 лошадиных сил. Максимальная скорость составляла 90-105 километров в час, если мотоцикл был оснащен коляской. Расход топлива составил шесть литров на 100 километров. При этом объем двигателя мотоцикла – всего 650 кубических сантиметров.
Смазка 4 т и 2 т
Двухтактные и четырехтактные двигатели обладают различной по конструкции и принципу действия системой смазки двигателя. В 2-х тактных скутерах она осуществляется смешиванием в установленных пропорциях (обычно 1:25 … 1:50) моторного масла с топливом. Топливно-воздушно-масляная смесь, циркулируя в кривошипной и поршневой камерах, смазывает подшипники шатуна и коленвала, а также зеркало цилиндра. При возгорании топливной смеси масло, сгорает совместно с бензином. Продукты его сгорания удаляются вместе с отработанными газами.
Используются 2 метода смешивания масла с бензином. Обычное смешивание перед заливкой горючего в бак и отдельная подача, при которой топливно-масляная смесь сформируется во впускном патрубке, находящемся между карбюратором и цилиндром.
Раздельная система смазки двухтактного двигателя
- масляный бак
- карбюратор
- разделитель троса газа
- ручка газа
- трос управления подачей масла
- плунжерный насос-дозатор
- шланг, подводящий масло во впускной патрубок
Во всех современных скутерах 2т используется отдельная подача масла (мы заливаем масло 2т отдельно от бензина). В двухтактном скутере двигатель имеет масляный бак, трубопровод какого связан с маслонасосом, подающим масло во впускной патрубок в том количестве, какое необходимо в зависимости от количества воздушно-бензинной смеси. Продуктивность насоса находится в зависимости от положения ручки «газа». Чем больше подается горючего, тем больше поступает масла, и напротив. Отдельная система смазки двухтактных движков считается более безупречной. При ней отношение масла к бензину при небольших нагрузках может досягать 1:200, что приводит к сокращению дымности, уменьшению образования нагара и расхода масла. Эта конструкция применяется, на современных скутерах с двухтактными моторами.
В четырехтактном двигателе масло не смешивается с топливом, а подается раздельно. Для этого двигатели обустроены традиционной системой смазки, складывающейся из масляного насоса, фильтра, клапанов, трубопроводов. Роль масляного бачка может выполнять картер двигателя (система смазки с мокрым картером) или отдельный бачок (система с сухим картером).
Читайте также:
Система смазки четырехтактного двигателя с мокрым и сухим картером
- поддон картера
- маслозаборник
- масляный насос
- масляный фильтр
- предохранительный клапан
При смазке с «мокрым» картером насос 3 вбирает масло из поддона, нагнетает его в выходящую полость и дальше по каналам подает к подшипникам коленчастого вала, деталям КШМ и ГРМ. При смазке с «сухим» картером масло заливается в бак, откуда насосом подается к трущимся плоскостям. Та часть масла, которая стекает в картер, откачивается вспомогательным насосом, отдающем ее назад в бачок. Для очищения масла от продуктов износа деталей мотора имеется фильтр. При потребности устанавливается и охлаждающий радиатор, так как в процессе работы температура масла может подыматься до больших температур.

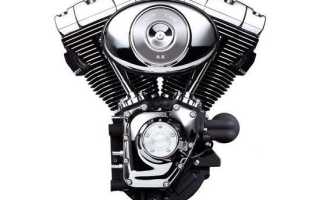

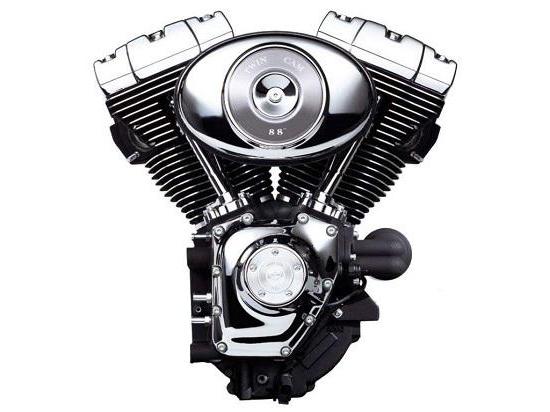

V-образный двухцилиндровый агрегат
Этот агрегат один из самых древних. Но сегодня эта схема еще жива и используется. Эта схема с двумя цилиндрами, общей шейкой шатунов и V-образной конструкцией не имеет никаких проблем с эффектом качающейся пары. Лучшим углом развала цилиндров считается 90 градусов. Вибрации от этого агрегата во время работы незначительны.
Это практически идеальный двигатель мотоцикла, но угол развала делает габариты больше, что затрудняет монтаж его в раму. Но сделать такое возможно – это подтверждается мотоциклами от «Дукати». Данная компоновка нетрадиционная, но все равно до сих пор есть на спортивных машинах, участвующих в мировых чемпионатах.
Двухтактный мотор
В двигателях мотоциклов такой конструкции рабочий цикл осуществляется за один оборот коленвала. Еще одна особенность – отсутствие в конструкции впускного и выпускного клапана. Их функция возложена на поршни. Последние при движении открывают и закрывают каналы для подачи топливной смеси и выпуска отработанных газов. На некоторых моделях на впуске может быть установлен лепестковый клапан. Под поршнем в двухтактных моторах есть картер, который также участвует в процессе газообмена.
Когда поршень двигается к верхней мертвой точке, топливная смесь поступает в камеру сгорания в подпоршневое пространство. Через надпоршневое пространство выбрасываются газы, которые остались от прошлого цикла. Когда окна закроются, начинается такт сжатия. В районе верхней мертвой точки смесь воспламеняется искрой. Затем при сгорании образуются газы, они расширяются и толкают поршни вниз. Когда последние опустятся на две трети рабочего хода, то откроется окно в выхлопную систему. Через другие окна поступит новая порция рабочей смеси. А при опускании поршень создаст нужное давление. Этот процесс называется продувкой, а каналы называют продувочными. В современных моторах есть большое количество каналов. Это так называемая возвратно-петлевая продувка.
