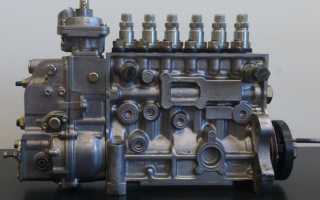

Причины выхода из строя тнвд дизельного двигателя

Признаки неисправности

Выделим основные признаки, по которым следует судить о неисправности ТНВД:

1. Расход топлива увеличился.

1. Мотор работает с перебоями в любом режиме.

1. Трудный запуск мотора, особенно зимой.

1. Ощутимое падение мощности мотора.

1. Выхлоп стал черным или сизым.

1. Повысилась шумность работы мотора.

1. Мотор глохнет на холостом ходу в прогретом состоянии, но на холодную заводится легко.

https://youtube.com/watch?v=aUEkQM0MbNo

Возможности ремонта ТНВД как новыми запчастями так и б.у.

Ремонт тнвд осуществляется на специализированных предприятиях. Применение б.у. запчастей конечно возможно, но это должен решать специалист в каждом конкретном случае. Единственно, что можно сказать, это то,что перекомплектовывать плунжерные пары нельзя. Нельзя вынуть плунжер из одной втулки и поставить её в другую по следующим причинам: Все они разнятся по диаметру. Например, диаметр одного плунжера 9. 997 мм., а второго 10.006 мм. Втулки соответственно 10.0 и 10.009 мм. Поменяем их местами. Одна пара просто не соберётся, другая будет с недопустимым зазором. В обеих парах детали уже приработались, и после переустановки каждая из них может вызвать повреждение сопрягаемой. Подбираются пары индивидуально на заводе. В середине прошлого века плунжерные пары восстанавливали методом перекомплектовки, после предварительной механической обработки, но результат был незавидный (до 30% от ремфонда).

Причины неисправностей

Неисправности ТНВД могут быть вызваны следующими причинами.

• Плунжерные пары. Загрязнение или износ этих пар, наиболее частая причина неисправностей. Причина простая – некачественное топливо и грязь. Износ происходит по причине попадания мусора или воды в эти пары, изношенные детали уже не справляются с поставленной задачей.

• Попадание воды. Некачественное топливо зачастую содержит воду, которая рано или поздно попадет в насос. Это повышает износ деталей и вызывает коррозию. Перебои в работе тоже обусловлены водой, которая подается вместо горючего или с горючим пополам.

• Забитый фильтр топлива. Приводит к загрязнению и износу плунжерных пар, снижает подачу топлива, что вызывает перебои в работе мотора. Детали насоса, для которых топливо является смазкой, идут в разнос от ее недостатка.

• Нарушенное распределение топлива. В цилиндры подается разное его количество, вызывается дисбаланс в работе мотора и дымление. Причина — забитые форсунки или изношенные пары.

• Брак деталей. Редкий случай, когда трескается корпус ТНВД, разрушаются подшипники или заедает плунжеры. Этим грешат дешевые насосы. Сильный износ деталей вызывается так же нарушением условий эксплуатации и старением, так как нет ничего вечного.

• Нарушение охлаждения. По причине плохого охлаждения насос перегревается, что быстро выводит из строя детали и может вызвать заклинивание их. Охлаждается он соляркой, которую прокачивает, поэтому возможно забит топливный фильтр или перетянут приводной ремень.

• Разгерметизация. Разгерметизация насоса выдаст себя струйками и потеками топлива, которое при этом произойдет неизбежно. Ищите пробитые прокладки, трещины и прочие поломки.

• Нарушение впрыска. Сбой регулировки или работы клапана, управляющего впрыском. Мотор работает с перебоями, дымит. Нужно проверять клапан (если он есть), регулировать впрыск и заодно проверить форсунки, они тоже могут быть причиной такого сбоя.

• Сломалась пружина плунжера. Возвратные пружины плунжеров ломаются, при этом он полностью не возвращается на место (его ход сокращается), от этого подача топлива происходит в уменьшенном объеме. Происходит троение мотора, гуляющие обороты, вибрации.

• Рейка насоса неисправна. Нарушение подвижности этой рейки сбивает подачу топлива в мотор. Если она застряла в положении выключенного мотора, то мотор не заводится. Если застревание произошло на максимальных оборотах – мотор идет в разнос, вынужденный работать на пределе возможностей.

• Замерзание. В морозы наблюдается замерзание деталей насоса и выпадения парафина в солярке, забивающего топливные фильтры и магистрали. Во избежание таких неприятностей, рекомендуется использовать зимнее или арктическое ДТ (в зависимости от морозов) и применять присадки от замерзания и для разморозки, до того, как морозы наступят.

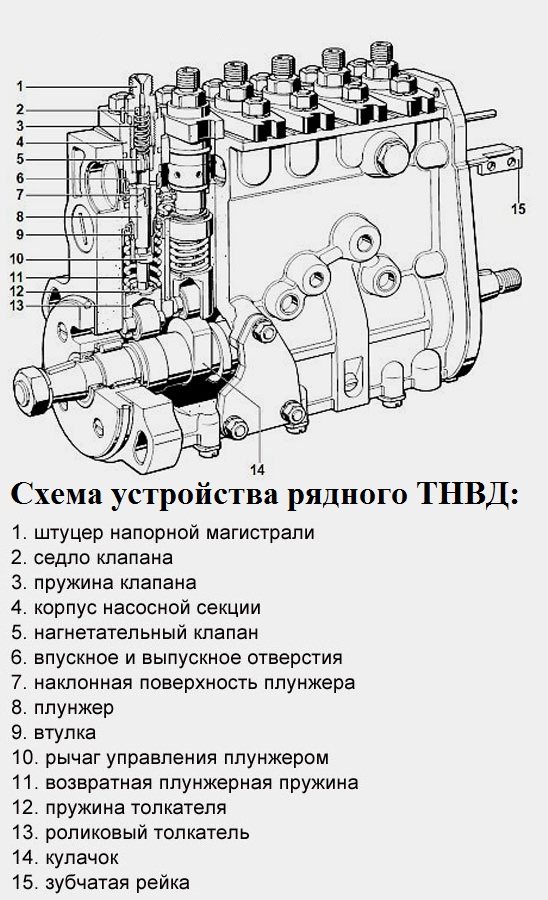

Принцип действия ТНВД

В зависимости от конструкции двигателя и модели транспортного средства в них могут использоваться различные типы ТНВД. Несмотря на это, принцип работы остается одинаковым: узел отвечает за подачу в камеры сгорания дизельного топлива под высоким давлением. Количество дизтоплива может сильно отличаться, это зависит от режима работы силового агрегата и нагрузки на него.

Основными конструкционными элементами ТНВД являются плунжер и втулка цилиндр. В зависимости от принципа работы этих элементов все топливные насосы можно условно разделить на две категории: ТНВД аккумуляторного типа и насосы непосредственного действия.

Топливные насосы непосредственного действия работают по такому принципу:

• Плунжер приводится в действие посредством механической тяги.
• Впрыск и нагнетание топлива в камеры сгорания осуществляются одновременно.
• Плунжер отвечает за создаваемое давление, необходимое для подачи нужного количества топлива.

Аккумуляторные ТНВД иначе называют насосами раздельного действия. Дизтопливо сначала нагнетается в специальный аккумулятор, после чего поступает в форсунки, а затем – в камеру сгорания.

Производители топливных насосов пользуются следующей классификацией:

• Рядные насосы. В них каждый цилиндр напрямую связывается с определенной насосной секцией, которая и отвечает за его питание.
• Распределительные насосы. Каждая из секций обеспечивает подачу топлива в один или несколько цилиндров.
• Многосекционные модели. Устанавливаются только на высокоскоростных силовых агрегатах.

Исходя из конструкции ТНВД, можно описать принцип его работы по этапам:

• Специальный насос нагнетает дизтопливо и подает его в ТНВД. Необходимое рабочее давление обеспечивается наличием редукционного клапана.
• Соединенный с коленвалом кулачковый вал отвечает за приведение в движение плунжера, который и осуществляет подачу топлива в цилиндры.
• Под воздействием вала плунжер движется вверх в полости втулки. В этот момент открываются клапаны выпуска и впуска топлива.
• При движении плунжер создает давление, необходимое для открытия клапана нагнетания. Через него топливо направляется в распыляющие форсунки.
• Лишнее топливо удаляется через специальные каналы и возвращается в бак с помощью дренажного штуцера.

Специалисты отмечают, что слаженная и корректная работа ТНВД возможна лишь при согласованности всех этапов. Насос очень чувствителен к режиму работу и качеству топлива, поэтому если проигнорировать хотя бы один из пунктов, это чревато серьезными неполадками.

Проверка ТНВД

Переходим к проверке ТНВД, методы следующие.

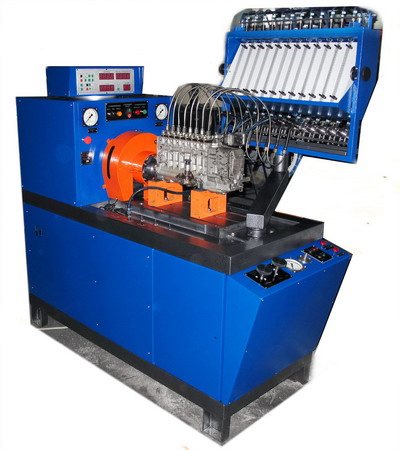

• На стенде. Лучшим способом проверить и отрегулировать любой ТНВД является стенд на СТО. Такая проверка выявляет все неисправности и нарушения в работе. Однако услуга платная и самостоятельно вы не справитесь. Поэтому переходим к тому, что можно проверить своими руками.

• Наличие воды. Чтобы определить, попала ли в насос вода, следует снять с него приводной ремень. После этого, прокручивают шкив вручную. Вращение должно происходить то легко, то с затруднением, это означает, что вода внутрь не попала. Если не вращается или усилий требует больших, значит вода внутри насоса есть, и нужно от нее избавляться.

• Проверка давления. Для проверки давления плунжеров нужен специальный тестер или манометр, имеющий большой диапазон измерения. Давление около 300 кг/см означает исправность плунжеров. Лучше свериться со справочником для конкретно вашего насоса. Более низкие показатели сообщают об износе пары, требуется замена.

• Датчики управления. Проверяется на наличие ошибок с помощью сканера, если нет сканера, обращаются на СТО, где такое оборудование есть.

• Утечка горючего. Выдает себя потеками и струйками солярки при работе мотора. Ищите места утечек и устраняйте причину.

• Заедание рейки. Для проверки, следует отсоединить ее тяги от регулятора и скобы. Затем передвинуть ее в самое крайнее положение, рычагами управления на насосе. При движении становится понятно, есть заедания или нет.

• Замерзание насоса. Проверить можно только отогрев насос. Открытым огнем греть опасно для жизни, поэтому его следует отогревать закатив машину в теплый гараж, или включив отопление гаража, если машина и так находится в нем. Используйте размораживатель мотора. Снимать разбирать и промывать насос долго и требуются профессиональные знания, иначе даже не пытайтесь этого сделать.

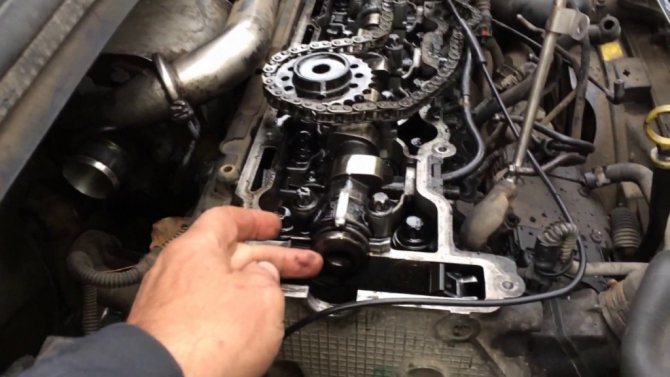

Снятие ТНВД с двигателя

Снятие ТНВД может понадобиться не только для поиска и ремонта неисправных деталей, но и для проверки форсунок и регулировки газораспределительного механизма. Снятие ТНВД — довольно трудоемкая задача, с которой справится далеко не каждый автовладелец. Как минимум для проведения такой операции необходимо иметь немалый опыт в самостоятельном ремонте автомобиля.

Снятие ТНВД проводится в несколько этапов. В зависимости от вида насоса могут иметься различия в последовательности и некоторых деталях процесса. Для снятия ТНВД кроме стандартных ключей понадобятся специальные приспособления — шестерни для проворачивания коленчатого вала, фиксаторы, стапели, съемники приводных шестерен, шлицевые ключи и специальные приспособления для демонтажа. Поэтому при снятии насоса желательно использовать набор инструментов для ремонта ТНВД.

1. Для начала следует слить всю охлаждающую жидкость в автомобиле.
2. Далее отсоединяется минусовая клемма аккумулятора.
3. Снимается вентилятор и кожух вентилятора, усложняющие доступ к корпусу ТНВД.
4. Затем снимается крышка головки блока цилиндров.
5. Далее снимается кожух ремня ГРМ.
6. Затем демонтируется впускной коллектор.
7. Далее первый цилиндр двигателя необходимо установить в положение верхней мертвой точки (максимальное расстояние между цилиндром и коленвалом). Для блокировки цилиндра в таком положении используется приспособление 11 2 300.
8. Затем необходимо демонтировать ремень ГРМ со шкивов распределительного вала и вала ТНВД.
9. Далее необходимо отсоединить топливный трубопровод и сливной провод от насоса. Также отсоединяется шланг для слива масла.
10. Далее требуется отсоединить распределительные трубопроводы от форсунок цилиндров с помощью приспособления 13 5 020.
11. Далее отсоединяются детали электропроводки.
12. Затем нужно снять крепеж ТНВД. Для снятия центральной гайки ТНВД сначала демонтируется колпачковая гайка, а затем откручивается центральная гайка рожковым ключом на 18.
13. Далее выворачиваются болты на корпусе ТНВД.
14. Для отсоединения ТНВД от звездочки используется выталкивающий винт и приспособление 13 5 120, которое предварительно вкручивается на место центральной гайки. При снятии ТНВД приспособление должно оставаться на центральном шкиве до момента установки насоса обратно во избежание падения звездочки.

После того, как ТНВД отделен от центрального шкива и звездочки, его можно осторожно вынуть. Дальнейший разбор для поиска неисправных деталей также производиться с помощью специализированного набора для ремонта ТНВД.

Неисправности ТНВД на дизеле приводят к потере мощности, увеличению расхода топлива, затрудненный запуск, увеличение дымности выхлопа и прочие. Типовые поломки топливного насоса высокого давления дизельного автомобиля заключается в попадании воды в плунжерные пары, падение давления в плунжерной паре, нарушение целостности уплотнительных колец, неисправности датчика или проводки (в дизелях под управлением электроники). В идеале проверять ТНВД необходимо на специальном стенде в условиях автосервиса, однако простейшие проверки топливного насоса можно сделать и в гараже.

Ремонт

Ремонт топливного насоса высокого давления своими руками требует знания устройства и способа разборки/сборки конкретно вашего агрегата. Порядок действий может несколько отличаться, для каждой модели ТНВД, но примерно такой:

• отключают аккумулятор;

• отсоединяют от ТНВД все трубки и приводной ремень;

• при необходимости, снимают все детали, мешающие снятию ТНВД;

• откручивают крепления и снимают насос;

• разборку насоса выполняют аккуратно, запоминая последовательность и не теряя мелких деталей;

• очищают все детали, чтобы выявить поврежденные;

• плунжерные пары заменяются только парой (менять один плунжер или одну гильзу нельзя);

• сборка выполняется в обратной последовательности, после замены всех поврежденных деталей;

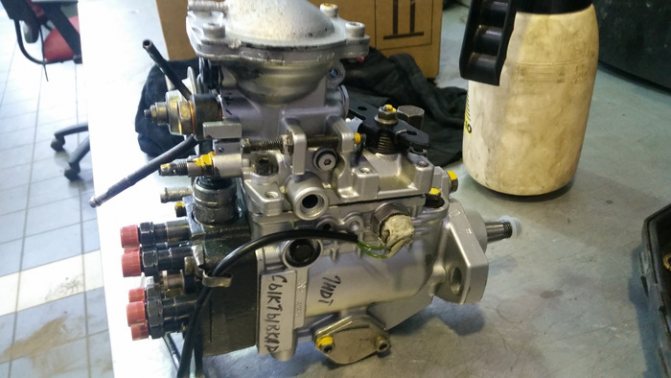

Регулировка ТНВД и профилактика проблем

Обязательно периодически проводить регулировку насоса высокого давления. Иначе о надежной работе дизельного двигателя можно забыть. Для осуществления операции применяют специальные стенды (к примеру, СДТА-1). С ТНВД снимают муфту опережения впрыска, которая работает в автоматическом режиме. Далее вал с кулачками присоединяют к приводу стенда.

Насос готов к проверкам. Во время испытаний регулируют равномерность и дозировку подачи топлива, а также выставляют момент начала впрыска. Делается это при помощи специализированного механизма привода шторки. Она выдвигается между измерительными цилиндрами и эталонными форсунками точно в момент прекращения подачи топлива.

Чтобы отрегулировать начало подачи, применяют моментоскоп, представляющий собой участок топливопровода со стеклянной трубкой на конце. Для выставления момента начала подачи пользуются регулировочными болтами, устанавливаемыми на толкатели плунжеров.

Давно известно, что любую неисправность проще предотвратить, чем потом столкнуться с ремонтом. К топливному насосу дизельного двигателя это относится на 100 %. Ведь это очень дорогой механизм, цена ремонта ТНВД очень хорошо бьет по карману. А полная его замена обойдется в круглую сумму. Для профилактики неисправностей топливного насоса нужно руководствоваться следующими правилами:

• периодическая промывка топливной системы 1-2 раза в год;
• при промывке обязательно очистить топливный фильтр или заменить новым;
• периодически сливать из бака осадок топлива;
• длительная стоянка авто рекомендуется с полным баком. Иначе на свободной поверхности стенок ночью выпадет конденсат, который затем вместе с горючим попадет в ТНВД;
• нельзя допускать снижение уровня топлива в баке до очень низкого уровня.

Немаловажным аспектом является тип топлива. Особенно это актуально в осенний переходный период. Так, летняя солярка при снижении температуры быстро теряет текучесть. Если охлаждение продолжается, происходит парафинизация дизтоплива. При использовании прошедшего такие изменения горючего засоряется фильтр и проводящие каналы, что в последующем обернется ремонтом ТНВД двигателя. Поэтому при заправке на АЗС нужно всегда уточнять, какое топливо заливается. Если снижение температуры воздуха произошло быстро, а в баке осталось летняя солярка, нужно перед пуском двигателя прогреть авто обогревателем.

Несмотря на распространенность метода, не рекомендуется добавлять в летнюю солярку бензин для придания характеристик зимнего топлива. Это не приносит желаемого эффекта, зато есть угроза нанести вред топливной системе. Дело в том, что бензин и дизельное топливо различаются по плотности, температуре воспламенения и характеру горения. Применение подобных смесей может стать причиной преждевременного ремонта ТНВД дизеля, а также и других компонентов мотора.

Зимой нужно тщательно прогревать дизельный мотор. В отличие от бензиновых агрегатов, дизель более требователен к рабочей температуре. Да и времени на прогрев ДВС на солярке требуется больше. Поэтому сразу после запуска трогаться нельзя. Но и слишком длительный прогрев на пользу мотору не идет. Поэтому нужно сочетать прогрев в течение 4-5 минут с движением на небольшой нагрузке.

Заливать топливо лучше только на хорошо зарекомендовавших себя АЗС. При заправке топлива сомнительного происхождения можно столкнуться с последствиями в виде ремонта топливной системы, включая ТНВД.

Следующий полезный совет касается общего контроля за работой авто. Если замечены какие-то изменения, признаки скорой поломки ТНВД, лучше не откладывать решение о ремонте в долгий ящик. Это поможет справиться с проблемой с минимальными затратами времени и финансов.

Если же нет навыков, желания или возможности заниматься самостоятельным ремонтом топливного насоса, лучше обратиться в специализированные мастерские по сервису топливных систем. В дилерских центрах по ремонту и обслуживанию авто определенных марок обычно не берутся делать насосы, так как это требует специализированного оборудования.

Самый распространенный стенд для обслуживания, настройки и ремонта ТНВД – Bosch EPS-815. Он позволяет проверить соответствие различных параметров насоса указанным в паспорте значениям. Это такие показали, как объемная подача топлива в разных режимах работы, подача горючего при пуске, выходное давление и другие.

Прислушаемся к советам профессионалов. Они рекомендуют уточнить, есть ли на стенде система термостабилизации. Именно с ней точность измерений будет максимально высокой. Далее нужно узнать, насколько точно имитируется работа ТНВД на двигателе. Полезной опцией является система контроля скорости вращения привода. Благодаря ей насос будет работать с нужной скоростью при любой нагрузке.

Немаловажна надежность мастерской, куда планируется обратиться. Чтобы узнать об этом больше информации, можно съездить на собеседование и поговорить с другими автовладельцами, доверившими ремонт авто этому сервису. Также стоит изучить историю этой СТО. Фирмы с некачественным сервисом не задерживаются на рынке более года.

Итог

Самостоятельный ремонт ТНВД требует знания устройства и навыков разборки – сборки. Без этого, лучше обратиться к специалистам за помощью. Чтобы не допускать больших проблем, рекомендуется промывать топливную систему не реже раза в год промывкой, добавляемой в топливо.

Не забывайте менять фильтры своевременно, и подготавливаться к зимнему периоду с помощью зимней солярки или присадок. Заправляйтесь только на проверенных АЗС, чтобы не попасть на плохое топливо.

0

Автор публикации

не в сети 2 недели

Проверяем ТНВД дизеля в домашних условиях

У автомобиля с неисправным ТНВД теряется мощность, увеличивается расход топлива, возникают проблемы при пуске мотора, усиливается задымление из выхлопной системы и прочее.

Причин приводящих к нарушениям работы насоса может быть много, от появления влаги в плунжерной паре до проблем в электронике. Лучший способ проверить ТНВД это на стенде в СТО, однако некоторые неисправности можно определить самостоятельно в своем гараже.

Чтобы научиться это делать, следует уметь определять признаки, а для этого нужно знать причины приводящие к этому.

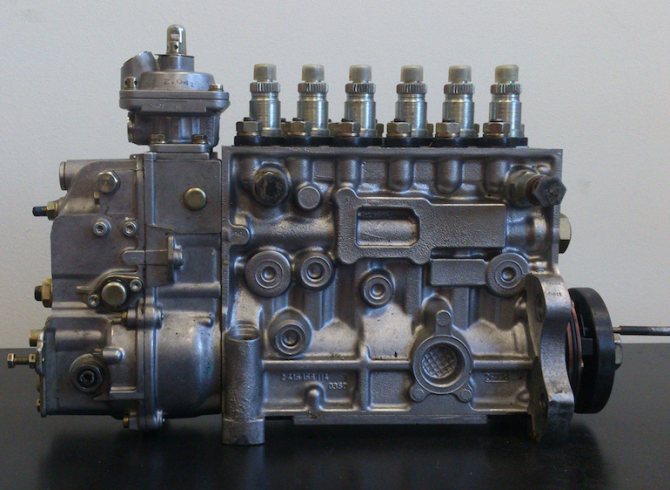

Типы топливных насосов

Для начала следует разобраться с видами ТНВД для дизельных автомобилей, так как у каждого из них свои типовые особенности и поломки. Однако у всех насосов, независимо от разновидностей, есть один главный узел, а именно плунжерные пары (поршни и цилиндры).

ТНВД разделены на типы по принципу работы впрыска:

• непосредственного действия с механическим приводом плунжера;
• аккумуляторного впрыска.

Кроме этого у насосов высокого давления существует разделение еще и на классы по устройству:

• Рядный – рабочие сегменты установлены в ряд, впрыск солярки идет по очереди во все цилиндры.
• Распределительный – топливо из одной секции подается на несколько цилиндров. Бывают как одноплунжерными, так и двухплунжерными.
• Многосекционный – более известен как V-образный либо гидравлический аккумулятор. Устанавливаются на двигателях с высокой мощностью, но с малыми оборотами.

На ТНВД непосредственного впрыска нагнетание и подача проходит одновременно, посредством механического привода плунжера. На аккумуляторных типах подача топлива идет по раздельным циклам – вначале нагнетается в аккумулятор насоса, а затем в форсунки. У современных моделей весь процесс управляется электроникой.

https://youtube.com/watch?v=aUEkQM0MbNo

ТНВД устанавливаются и на бензиновых автомобилях. Применяются на двигателях с непосредственным впрыском. Насос необходим для подачи топлива в камеру цилиндра под высоким давлением, а уже в нем образуется горючая смесь, которую поджигает свеча зажигания.

Признаки неисправностей насоса высокого давления

Большинство признаков появления неисправностей топливного насоса для большинства типов и видов одинаковы либо очень схожи. К ним относятся следующие симптомы:

1. резкое увеличение потребления топлива;
2. работа мотора становится нестабильной, особенно на небольших оборотах;
3. проблемы при пуске мотора, крайне чувствительно в холодные периоды года;
4. уменьшение мощности авто;
5. увеличение задымления из выхлопной трубы;
6. вытекание солярки из ТНВД;
7. увеличение шума при работе мотора.

Автовладельцы с большим опытом отмечают еще один явный признак нарушений в работе плунжера насоса – на холостом ходу «горячий» двигатель может заглохнуть без видимых на то причин. Запуск его невозможен пока насос не охладится до нормальной температуры. «Холодный» мотор запускается нормально.

Причины поломок ТНВД

Есть несколько наиболее важных причин выхода из строя насоса высокого давления. Обычно это обусловлено поломкой следующих деталей:

1. Плунжер. Наиболее частой причиной служит загрязнение плунжерной пары. Здесь выделяется два главных фактора. Первый – это характер конструкции (например, слишком маленький зазор). Второй – плохое качество топлива (наличие нежелательных примесей засоряющих устройство). Помимо этого загрязнение может попасть и с мотора – сажа, грязь и т.д. Также на работу влияет износ плунжерной пары, что приводит к сильным перегревам подшипников.
2. Наличие воды в топливе. Влагой может смыть топливный слой защищающий поверхности прецизионных деталей насоса высокого давления, что ведет к снижению срока его эксплуатации и даже возможному заклиниванию.
3. Загрязнения топливного фильтра. Ведет к возможному попаданию грязи в плунжерную пару, к тому же насос работает на износ.
4. Нарушения в подаче и распределении топлива. Также частой причиной этого является неисправность плунжерной пары, а именно износ поводков, зубов на рейке, нагнетательных клапанов и загрязнение форсунок.
5. Брак деталей. Довольно редко, но все же встречается на дешевых насосах. Сюда можно отнести трещины и сколы корпуса, поврежденные подшипники, заклинивание плунжерных втулок и тому подобное.
6. Износ подшипника. Чаще вызвано старением либо браком детали. Ведет к нарушениям работы насоса, а сам подшипник и рядом расположенные детали перегреваются, что уменьшает эксплуатационный срок.
7. Заклинивание поршней и втулок. Приводит к выходу из строя зубчатой рейки, кулачкового вала, шестеренки, регулятора и шпонок. Чаще вызвана попаданием влаги в полость между поршнем и втулкой.
8. Износ узлов ТНВД. Возникает в результате старения либо после проникновения внутрь воды, что приводит к коррозии деталей насоса.
9. Коррозия плунжерной пары. Появляется при наличии в топливе большого количества воды.
10. Нарушения в системе охлаждения. Другими словами при длительном использовании либо больших нагрузках, насос просто перегревается. Неисправность охлаждения может быть вызвана недостаточным количеством антифриза, засорами, поломкой отдельных частей и т.п.

При возникновении подозрений в неисправной работе рейки ТНВД или связанных с ней элементов, необходимо проверить на исправность следующие узлы:

• открепление рейки от деталей регулятора;
• проверить хомуты поводков плунжера;
• заклинивание винтов зубчатых венцов.

Наиболее опасной причиной поломки является неисправности в подвижности рейки подачи топлива.

В случае клина ее на максимальной подаче топлива так, что регулятор не сможет вернуть ее в обратное положение, тогда в моторе резко увеличивается число оборотов коленвала.

Это ведет к тому, что двигатель начинает работать на пределе, а это чревато последствиями. При клине рейки в выключенном положении – двигатель не запуститься.

При эксплуатации авто в условиях пониженных температур встречаются случаи перемерзания деталей и узлов ТНВД. Для предотвращения таких ситуаций следует использовать горючее и масло соответствующие температурному режиму.

В системах аккумуляторного впрыска (или Common Rail) бывают случаи поломки управляющего клапана. Чаще сразу заменяется на новый. Иногда его перебирают и меняют некоторые запчасти.

Определение неисправностей в ТНВД

Стоит помнить, что наиболее достоверные данные по состоянию топливного насоса можно получить только после проверки на специальном стенде в автомастерской. Естественно без специального оборудования такая диагностика в домашних условиях невозможно. Но все же есть возможность проверить некоторые элементы и исправность их работы.

Вода в плунжерах

Для этого потребуется снять ремень с газораспределительного механизма (ГРМ), и аккуратно прокрутить шкив. При вращении с переменными усилиями – воды нет. Если при вращении приходится прикладывать значительную силу или вовсе не получается прокрутить – значит есть влага.

Присутствие влаги в ТНВД чрезвычайно вредно как для него, так и для всего мотора. Это ведет к быстрому износу деталей и сокращению срока их службы, к тому же может вызвать появление коррозии и даже полный клин агрегата.

Давление в плунжерной паре

Можно проверить с помощью специального тестера – КИ-4802 или ТАД-01А. Если такового нет, тогда подойдет обычный манометр с большим диапазоном измерений.

Прибор вкручивается вместо топливной трубки или закрепляется в центральном отверстии головки ТНВД. Затем запускается двигатель, и снимаются показания. В нормальных условия значение должно быть близким к 300 кг/см2.

Это условное значение и зависит от многих факторов, главное, чтобы при испытаниях цифра была максимально близка к указанной.

В случае давления системы значительно ниже 300 кг – детали плунжерной пары сильно изношены, необходим ремонт или замена.

Проверка датчиков управления

На дизельных авто имеющих систему впрыска Common Rail управление ТНВД проходит при помощи электронного блока управления (ЭБУ). Наиболее частыми поломками в них является выход из строя датчиков либо проводки.

Чаще об этом информирует специальный сигнал на приборной панели — Check Engine. В таком случае сканером ошибок нужно считать код и расшифровать его. Затем, исходя из полученных данных, определяться с ремонтом.

Чаще у датчика просто вышел срок службы либо случайным образом были повреждены их провода. Это ведет к тому, что на ЭБУ приходит некорректный сигнал и он начинает сбоить.

Утечка топлива

Если топливо течет именно из насоса высокого давления, тогда причина чаще в изношенных уплотнительных кольцах. Чтобы определить это, нужно на заведенном моторе покачать ось рычага насоса. Из под поврежденного уплотнителя потечет соляра.

Бывают случаи утечки топлива из места установки плунжерной пары. Тогда необходимо провести диагностику. Для этих целей насос следует снять с авто.

Герметичность клапана ТНВД проверяется в следующей последовательности:

1. отвернуть трубку высокого давления от дефектного сегмента;
2. рейку насоса перевести в позицию выключенной подачи;
3. ручным насосом создать давление в топливной системе.

При неисправном клапане из отверстия нажимного штуцера появится топливо. Если этого не случилось – клапан исправен.

Схватывание рейки

Перед проверкой рейки от нее следует отсоединить тяги и рычаги регулятора и скобы останова. Затем посредством рычагов управления насосом перевести рейку в крайнее положение. Исходя из усилий при передвижении можно сделать вывод о том, «прикипела» она или нет. В процессе важно сделать несколько оборотов кулачкового вала. Если дефектов нет, рейка будет двигать плавно и без толчков.

На замерзание

Если появились признаки поломки топливного насоса в холодное время года, следует проверить его на замерзание. Если такое произошло, его нужно снять с автомобиля и занести в тепло.

Когда он отогреется и подвижность деталей восстановится его необходимо разобрать, слить масло и тщательно промыть чистой соляркой.

После этих процедур в картер заливается свежее масло и насос устанавливается обратно на авто.

Проверка насоса ТНВД системы Common Rail в "гараже"

При замерзании насоса в очень сильные морозы, рекомендуется воспользоваться также и размораживателем.

Профилактика поломок ТНВД

Своевременное проведение необходимых профилактических мер – лучший ремонт. Это позволит сократить финансовые растраты из-за неожиданных поломок и продлит срок службы топливного насоса и всего двигателя. К таким мерам относится:

• регулярная промывка всей топливной системы не реже одного раза в год;
• своевременная замена топливного фильтра (очистка плохой вариант, мелкая грязь все равно останется на фильтре);
• заливать в автомобиль только качественное топливо (на заправках имеется соответствующая документация, где указаны даты привоза, состав, допуски, сезонность и другая важная информация, по запросу Вам обязаны предоставить ее);
• в холодные периоды использовать зимнее дизельное топливо, на крайний случай можно воспользоваться специальным составом для увеличения текучести солярки – антигелем;
• если машину приходится оставить на длительную стоянку, особенно зимой, то лучше заправить полный бак – из-за перепадов температуры на стенках бака оседает конденсат, который в последствии попадет в топливо и в систему впрыска;
• поддержка нормального уровня топлива;
• в холодные периоды времени перед началом движения хорошо прогреть мотор и все системы, опираясь на показания приборов на панели;
• при подозрениях на плохое качество солярки воспользоваться специальными присадками для дизельного топлива.

Соблюдая перечисленные профилактические меры, можно продлить эксплуатационные сроки всех деталей и узлов автомобиля, а также сократить расходы на ремонт. Топливный насос высокого давления является наиболее важным механизмом в системе подачи горючего в дизельных машинах, поэтому поддержание его нормальной работы относится к наиболее важным моментам.

Вывод

Еще раз напомним: полную диагностику ТНВД можно провести только в автосервисах и СТО на специальном стенде. Частичная проверка возможна и самостоятельно, но полной картинки не даст.
