Механические КПП

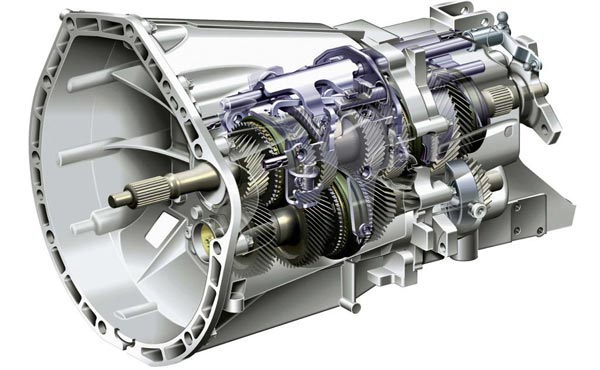

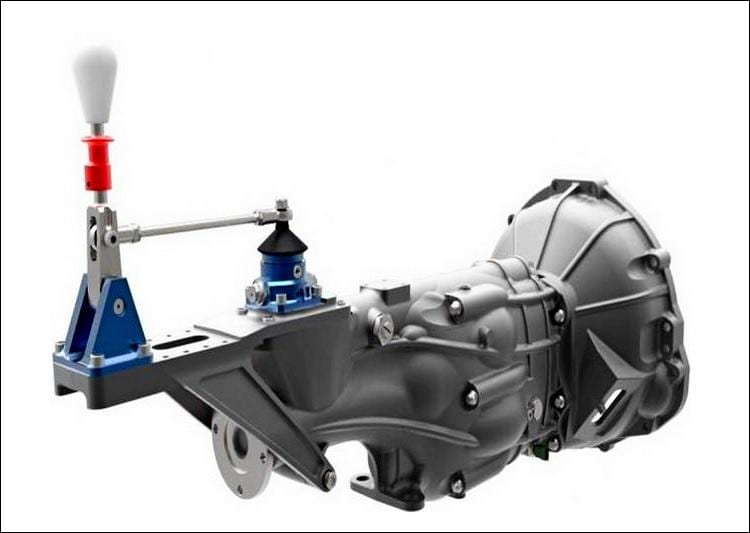

Механические КПП предназначены для ручного переключения передач. По принципу действия это многоступенчатый цилиндрический редуктор. В новых легковых автомобилях чаще всего используют 5 и 6 ступенчатую коробку, а в автоклассике применялись 4-ступенчатые.
Ступенчатая система переключения передач подразумевает конкретный коэффициент передачи для каждой пары шестеренок. Вычисляется передаточное число как соотношение количества зубьев на ведущей и ведомой шестеренке. Для первой передачи это соотношение самое большое. Это означает, что ведущая шестеренка самая маленькая, а ведомая – самая большая.
Механические коробки бывают двух вальные и трех вальные. Трех вальные используются, как правило, на более мощных легковых автомобилях, грузовиках и спецтехнике. Двух вальные часто устанавливают на автомобили с передним приводом.
Многим автомобилистам знаком особый звук, который издает автомобиль при движении на задней передаче. Его не спутаешь ни с чем и он похож практически у всех автомобилей. Происходит это потому, что зубья на передних и задней передаче разные. На задней передаче используются шестеренки с прямыми зубьями. Это дает возможность передавать больший крутящий момент, но расплачиваться приходится повышенным шумом. На передних передачах используются косозубые шестеренки – они работают более тихо, так как сцепление зубьев происходит постепенно, однако их КПД меньше.
Коробки передач с конструктивной спецификой
Помимо известных трансмиссий в транспортных средствах также могут применяться и уникальные модификации. Такие типы коробок имеют специфическую конструкцию, а вместе с ней и свой принцип работы.
Безвальная КП
Трансмиссии, в которых не используются валы с набранным комплектом шестерен, называются безвальными. В своей конструкции они имеют несколько рядов шестерен, расположенных в двух параллельных осях. Соединение шестерен осуществляется благодаря блокировке муфт.
Шестерни расположены на двух валах. Две из них закреплены намертво: на ведущем она установлена в первом ряду, а на ведомом – в последнем. Промежуточные шестерни, расположенные на них, могут играть роль ведущей или же ведомой в зависимости от сформированного передаточного числа.
Такая модификация позволяет увеличить передаточное отношение в обоих направлениях. Еще одно достоинство подобной трансмиссии – увеличенный силовой диапазон коробки. Одним из самых серьезных недостатков является обязательное наличие вспомогательной автоматической системы, с помощью которой осуществляется переключение скоростей.
Несинхронизированная КП
К еще одной разновидности специфических коробок относится несинхронизированная или та, в конструкции которой не предусмотрено наличие синхронизаторов. Это может быть тип с постоянным зацеплением шестерен или со скользящими шестернями.
Чтобы переключить передачу в такой коробке, водитель должен обладать определенным навыком. Он должен уметь самостоятельно синхронизировать вращение шестерен и муфт, определяя время перехода от передачи к передаче, а также выравнивая скорость вращения коленвала акселератором. Профессионалы называют эту процедуру перегазовкой или двойным выжимом сцепления.
Читайте также:
Для выполнения плавного переключения водитель должен иметь опыт в управлении такими механизмами. Подобный тип трансмиссии устанавливается в американских тягачах, мотоциклах, иногда в тракторах и спортивных автомобилях. В современных несинхронизированных трансмиссиях можно не использовать сцепление.
Кулачковая КП
Кулачковые коробки это разновидность несинхронизированной модели. Отличием является форма зацепляемых зубьев. Для повышения кпд коробки передач используется прямоугольная форма или кулачковый профиль зубьев.
Такие коробки очень шумные, поэтому в легковом транспорте используются в основном на гоночных авто. Во время соревнований на этот фактор не обращается внимание, но в обычном автомобиле такая трансмиссия не даст возможности получить наслаждение от поездки.
Секвентальная КП
Под секвентальной коробкой подразумевается тип трансмиссии, в котором переход на пониженную или повышенную передачу осуществляется исключительно на одну ступень. Для этого используется ручка или ножной переключатель (на мотоциклах), который позволяет переместить шестерню в корзине исключительно на одну позицию за одно нажатие.
Похожий принцип работы имеет автоматическая коробка типа Типтроник, но она лишь имитирует действие данной трансмиссии. Классическая секвентальная коробка устанавливается в болидах F-1. Переключение скорости в них осуществляется при помощи подрулевых лепестков.
Преселективная КП
В классическом исполнении преселективная КП требовала предварительного выбора следующей передачи до того, как коробка на нее переключится. Часто это выглядело так. Во время движения авто водитель выставлял на селекторе следующую передачу. Механизм подготавливался к переключению, но выполнял это по команде, например, после нажатия на сцепление.
Раньше такие КП использовались в военной технике с несинхронизированной, безвальной или планетарной трансмиссией. Такие модификации коробок облегчали управление сложными механизмами, пока не были разработаны синхронизированные механические и автоматические коробки.
В настоящее время преселективная коробка используется, но она чаще называется трансмиссией с двойным сцеплением. В этом случае компьютер сам подготавливает переход на нужную скорость, заранее подсоединяя к незафиксированному диску подходящий вал с включенной передачей. Другое название данного типа в современном исполнении – робот.
-
Читайте также:
Коробка автомат

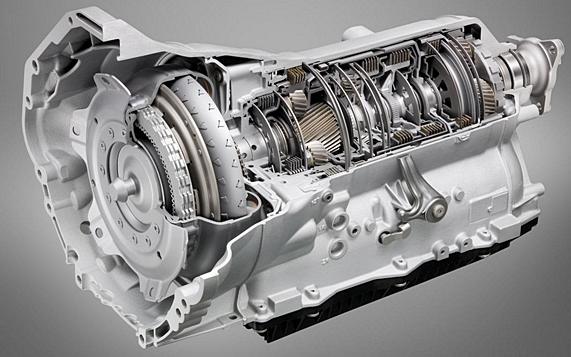

Автоматическая коробка, в ее классическом понимании, имеет большую популярность среди автолюбителей. Её бесспорное преимущество является в том, что водителю не требуется отвлекаться на переключение передач. Для начала движения не нужно иметь особых навыков – просто поставил «D» и отпустил тормоз. А еще, в салоне на одну педаль меньше. За такой комфорт приходиться расплачиваться более высоким, по сравнению с механикой коробкой, расходом топлива.
Рабочим элементом в АКПП является три набора шестеренок планетарной передачи. Название «планетарная передача» означает, что меньшие шестеренки вращаются вокруг большей центральной шестерни. Первый набор шестеренок называется «главной передачей». Он согласует скорость двигателя и скорость езды. Другие два набора называются «входным редуктором» и «обратным редуктором». Далее следует набор муфт и рычагов, блокирующих различные части автоматической коробки, что дает возможность изменять скорость движения автомобиля или включать реверс.
Переключение передач происходит благодаря компьютеру, который включает нужные гидравлические клапаны, что приводит в движение соответствующие муфты планетарных шестеренок.
Автоматическая КПП позволяет двигателю работать в наиболее эффективном диапазоне мощности. Благодаря различным датчикам, компьютер определяет, когда необходимо включить ту или иную передачу или остановить автомобиль. Так что водителю не стоит беспокоиться об оптимальном режиме работы двигателя, а можно сосредоточиться исключительно на вождении.
Раз компьютер выбирает оптимальный режим работы мотора, и на его работу не влияет настроение или навыки водителя, то возникает закономерный вопрос: почему тогда расход топлива увеличивается? Ответ на этот вопрос кроется в гидротрансформаторе – устройстве, которое передает мощность от двигателя на автоматическую трансмиссию. В автоматической коробке передач он играет роль сцепления. Большое преимущество такой системы в плавности передачи усилия. Однако КПД гидротрансформатора значительно ниже, чем у зубчатых передач, что и вызывает дополнительный расход топлива.
Назначение коробки передач
Если сказать коротко, то коробка передач предназначена для передачи крутящего момента от силового агрегата на ведущие колеса. Трансмиссия также преобразует скорость вращения коленвала так, чтобы водитель мог разогнать машину, не раскручивая мотор до максимальных оборотов.
Данный механизм подбирается под параметры ДВС, чтобы максимально использовать весь ресурс двигателя без ущерба для его деталей. Благодаря трансмиссии машина может выполнять движение как вперед, так и назад.
Все современные автомобили имеют такую трансмиссию, которая позволяет временно отключить жесткую сцепку коленвала с ведущими колесами. Это дает возможность машине двигаться на холостом ходу, например, плавно приближаясь к светофору. Данный механизм также позволяет не глушить двигатель, когда авто останавливается. Это необходимо для подзарядки аккумулятора и работы дополнительного оборудования, например, кондиционера.
-
Читайте также:
Каждая КП должна соответствовать таким требованиям:
- Обеспечивать тягу автомобиля и экономичный расход топлива в зависимости от мощности и объема мотора;
- Простота в использовании (водитель не должен отвлекаться от дороги при изменении скорости ТС);
- Не издавать шум во время работы;
- Высокую надежность и кпд;
- Минимальные габариты (насколько это возможно в случае с мощными транспортными средствами).
Роботизированная КПП

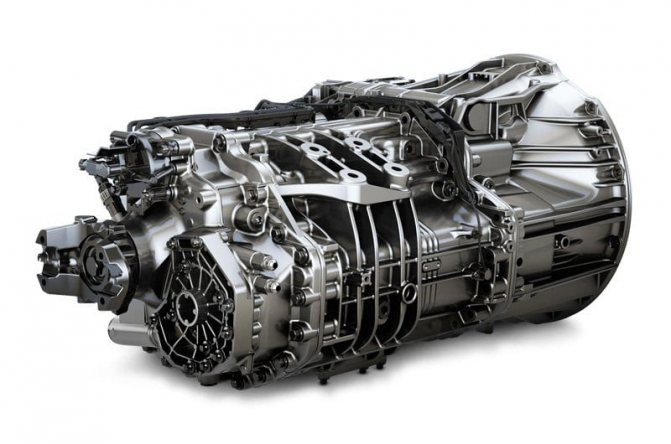

Трансмиссии с роботизированным переключение передач, или «роботы», как их иногда называют, объединяют два предыдущих вида коробок. По своей сути, это механическая коробка переключения передач с двумя валами и сцеплением, которыми управляет компьютер. Таким образом, КПД такой коробки выше, двигатель всегда работает в оптимальном режиме, что позволяет получать максимум комфорта от езды.
Недостатком такой коробки может являться то, что к ней нужно привыкнуть. При классическом ручном переключении передач водитель сам может сглаживать плавность хода автомобиля благодаря плавному выжиманию сцепления, и добавлению оборотов. При езде с роботизированной коробкой в момент включения передачи может ощущаться небольшой рывок. Чтоб его компенсировать, производители придумали РКПП с двумя сцеплениями. Его суть такова: в момент переключения передач, компьютер одновременно готов подключить передачу на одну больше и на одну меньше. Благодаря этому переключение происходит практически мгновенно без рывков.
Устройство коробки передач
На протяжении истории автомобилестроения данный механизм постоянно модернизировался, благодаря чему на сегодняшний день существует большое разнообразие трансмиссий, которые имеют много существенных отличий.
В устройство любой коробки передач входит:
- Корпус. В нем находятся все необходимые детали, обеспечивающие сцепку мотора с приводным валом, от которого вращение поступает на колеса.
- Резервуар с маслом. Так как в данном механизме детали соприкасаются друг с другом под большой нагрузкой, смазка обеспечивает их охлаждение и создает масляную пленку, которая защищает от преждевременной выработки на шестернях.
- Механизм передачи скорости. В зависимости от типа коробки в состав механизма могут входить валы, набор шестерен, планетарный редуктор, гидротрансформатор, фрикционные диски, ремни и шкивы.
Вариатор
Вариатор — это бесступенчатая коробка переключения передач. Такая трансмиссия достаточно простая. Крутящий момент изменяется плавно, что обеспечивает абсолютную плавность хода. КПД такой коробки довольно высокий, так как отсутствуют дополнительные механизмы и шестерни.
Вариатор состоит из двух шкивов, способных менять свой размер, и соединенных специальным ремнем, что позволяет подбирать наилучшее соотношение передаточных чисел.
Недостатком вариатора является его ограниченная применяемость, связанная с невозможностью использовать на достаточно мощных двигателях. Так что основная сфера применения такой системы переключения передач – городские малолитражные автомобили и скутеры.
Типы КПП
Современные автомобили могут оснащаться одним из четырех видов КПП – механической, автоматической, роботизированной или вариаторной.
-
Читайте также:
Механическая коробка передач с ручным переключением состоит из набора шестерен. Изменение передаточного числа осуществляется путем введения их в зацепление в различных сочетаниях. К плюсам данной коробки следует отнести высокий КПД, простоту, низкую цену, высокую динамику и наименьший расход топлива по сравнению с остальными коробками. Из недостатков следует отметить неудобство управления, особенно при движении в городе. Подробнее про механическую коробку передач.
Планетарная передача
Автоматическая КПП – планетарная коробка передач с автоматическим переключением. Планетарная передача состоит из нескольких шестерен, называемых планетарными или сателлитами, вращающихся вокруг центральной (или солнечной) шестерни. Планетарные шестерни фиксируются вместе с помощью водила.
Кроме этого, дополнительная внешняя кольцевая шестерня имеет внутреннее зацепление с планетарными шестернями. Сателлиты, закрепленные на водиле, вращаются вокруг центральной шестерни (как планеты вокруг Солнца), внешняя шестерня – вокруг сателлитов. Различные передаточные отношения достигаются путем фиксации различных деталей относительно друг друга. В современных коробках используются несколько планетарных передач для получения большого диапазона передаточных чисел.
К преимуществам автоматической коробки следует отнести, прежде всего, удобство управления и комфорт. АКПП способны менять передачи на полной мощности двигателя, что практически неосуществимо в МКПП. В плюсы «автомата» можно добавить плавность хода во время переключения, отсутствие откатывания при трогании с места, защищенность двигателя и деталей трансмиссии от перегрузок и поломок из-за неправильного включения передач, увеличенный ресурс.
К недостаткам АКПП обычно относят более низкий КПД, более высокую цену, а также стоимость ремонта и обслуживания, повышенный расход топлива, ухудшение динамических качеств автомобиля, задержки в переключении передач. Однако с каждым годом эксплуатационные свойства автоматических коробок улучшаются, а число поклонников АКПП уверенно растет. Подробнее про автоматическую коробку передач.
Клиноременной вариатор
Вариатор представляет собой бесступенчатую коробку передач. Его главные детали – два раздвижных шкива и соединяющий их ремень, в сечении имеющий трапециедальную форму. Если половинки ведущего шкива сдвинуть, они вытолкнут ремень наружу – радиус шкива, по которому работает ремень увеличится, следовательно, увеличится и передаточное отношение.
А если половинки ведомого шкива, наоборот, раздвинуть, то ремень провалится внутрь и будет работать по меньшему радиусу – передаточное отношение уменьшится. Если оба шкива будут в промежуточном положении, то передача станет прямой. Вместо ремня может применяться цепь, набранный из металлических пластин ремень, но принцип от этого не меняется. Для трогания автомобиля с места используется обычное сцепление или небольшой гидротрансформатор, который вскоре после начала движения блокируется. Управление дисками шкивов осуществляет электронная система из сервоприводов, блока управления и датчиков.
Главным преимуществом вариатора является то, что двигатель постоянно работает в оптимальном режиме. Как бесспорные плюсы вариатора (по сравнению с АКПП) выступают: экономичность, более плавный ход и динамичный разгон. Вариатор проще по конструкции, чем обычный «автомат». Однако по сравнению с МКПП вариаторы имеют меньшую экономичность и динамику.
Основным минусом вариатора является его несовместимость с мощными моторами из-за слабости и недолговечности ремней. Также ограничивают применение бесступенчатой трансмиссии потребность в дополнительных механизмах для режимов трогания и заднего хода,высокая стоимость, дорогое обслуживание и ремонт. Подробнее про вариатор CVT.
Роботизированная коробка – это обычная механическая коробка передач. Для передачи крутящего момента от двигателя к трансмиссии также используется стандартное «сухое» однодисковое сцепление. Отличие состоит в том, что процессы включения-выключения сцепления и переключения передач автоматизированы. Такая коробка облегчает процесс управления автомобилем, освобождая от необходимости переключать передачи вручную и задумываться о том, какую именно передачу включить в данный момент. К преимуществам коробки-робота можно отнести небольшой вес, невысокую стоимость и экономичность.
Этот тип коробки имеет и несколько существенных недостатков. В первую очередь это касается плавности его работы, которая оставляет желать лучшего. Передачи переключаются с заметной задержкой, а в режиме «газ в пол» появляются толчки и рывки при переключениях. Не спасает и ручной режим, сцеплением ведь все равно управляет электроника. В четкости переключений «робот» уступает даже простому «автомату». К тому же, «роботу» свойственен небольшой откат при начале движения. Такой тип коробки обычно ставят на недорогие модели.
Более совершенной является роботизированная коробка с двойным сцеплением. В такой коробке одно сцепление включает нечетные передачи, а другое – четные. Во время езды крутящий момент передается по одному сцеплению, то есть диск сомкнут. В то же время диск второго сцепления разомкнут, но в самой коробке следующая передача уже включена.
Когда электроника «чувствует», что надо переключаться на другую передачу, то первый диск просто размыкается, а второй синхронно смыкается. Это позволяет избавиться от рывков при переключениях и обеспечивает непрерывный поток мощности от двигателя к колёсам, что недостижимо для обычной механической коробки с одним сцеплением. Режим переключения – как ручной, так и автоматический. Технически это довольно сложный вид коробки (а значит, и недешевый), но по динамике и экономии топлива он превосходит даже простую механику. Подробнее про роботизированную коробку передач.
