Урал 4320 во время движения сильно шумит? Эти признаки к 100-процентной разборке и регулировке редуктор Урал. Причинно-следственный ряд разнообразен:

• искажение пятна контакта в местах сцепления конических шестерен, которому предшествовало нарушение регулировочного процесса подшипников конического типа;
• изнашивание задиры, подшипников и сколы зубьев шестерен;
• недопустимый показатель масла в картере моста.

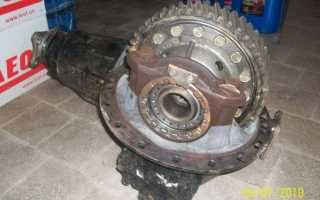

Редуктор переднего моста Урал 4320

Процесс демонтажа

В ремонте составляющих Урал 4320 следует учесть: снятие редуктора переднего моста отличается от заднего тем, что изымается по окончанию демонтажа из транспортного средства.

После демонтажа и установки на подставках редуктор Урал изымается следующим способом:

• отсоединяем тормозные шланги, тягу рулевой трапеции, элементы герметизационного устройства;
• отвинчиваем гайки, связывающие шаровые опоры;
• в демонтаже сборных узлов поворотных кулаков поможет монтажная лопатка;
• изымаем боковую крышку картера редуктора целиком со штуцером, маслоподводящего типа;
• отвинчиваем болты и гайки, скрепляющие картер, с двумя болтами, расположенных внутри;
• прибегнув к помощи устройства для подъема груза, из картера моста достаем сам агрегат.

Редуктор Урал заднего моста демонтируется непосредственно на автомобиле:

• Урал 4320 устанавливается на осмотровой канаве. Предварительно закрываем колесные краны, отсоединив их шланги, подводящие воздух, изымаем кожухи, защитного типа. Затем сливаем масло из картера.
• Отвинчиваем болты, скрепляющие верхушки ступиц, выворачиваем из полуосей угольники, подводящие воздух; и снимаем верхушки ступиц параллельно со шлангами и уплотнителями. Воспользовавшись съемником, извлекаем полуоси.
• Изымаем карданный вал 4320 привода заднего моста, отсоединив и отведя в сторону: реактивную штангу, её верхний кронштейн, трубопроводы, шланги тормозящей и герметизированной системы. Снимаем боковую крышку агрегата вместе со штуцером маслоподводящего типа, отвинчиваем болты и гайки, расположенные в середине картера. Извлекаем редуктор из картера.

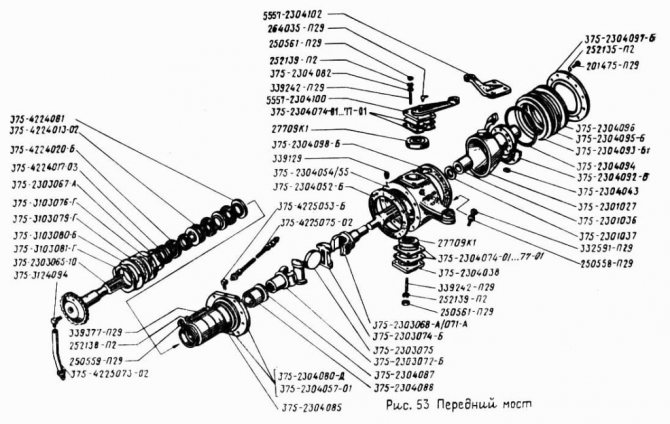

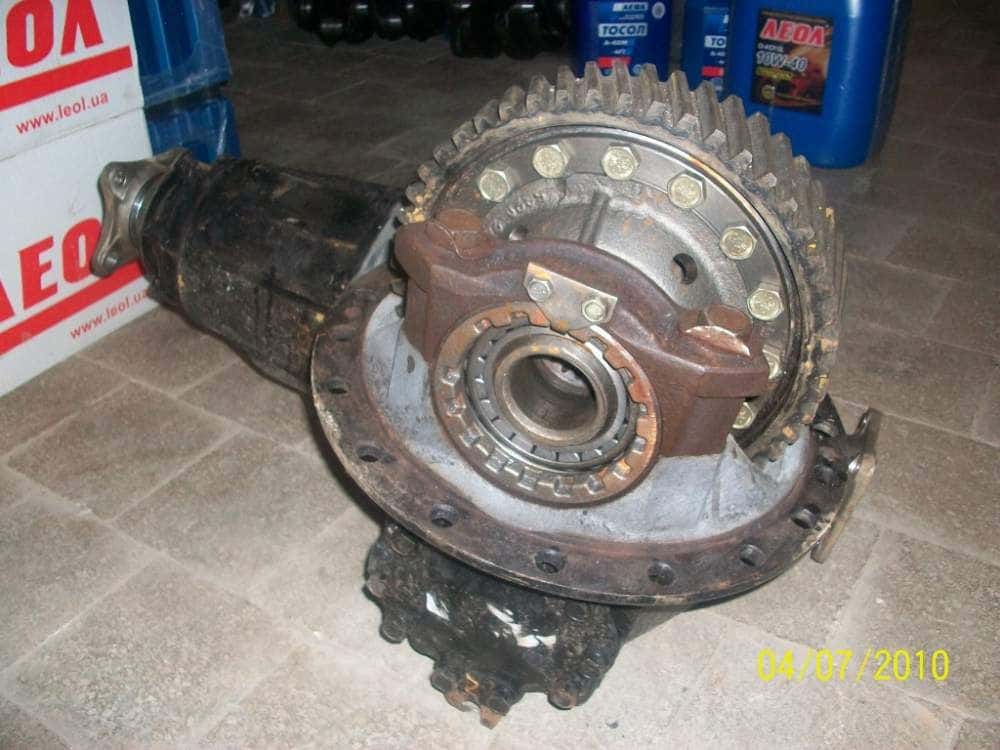

Детали редуктора переднего моста урал 4320

Разборка

Чтобы разобрать редуктор 4320 переднего или заднего мостов проводятся аналогичные манипуляции, а именно:

• Откручиваются болты, отгибаются замковые шайбы и стопорные пластины. Изымаются крышки подшипников дифференциала. Обязательно пометьте их краской, чтобы избежать обезличивания крышек.
• Перед тем как снять дифференциал, демонтируем регулировочные гайки с наружными кольцами подшипников.
• Фиксируем конструкцию – это позволит расшплинтовать и отвинтить гайку, соединяющую фланец вала ведущей конической шестерни. Таким образом, фланец доступен для съема.
• Открутив болты, которые держат конструкцию, изымаем крышку с уплотнительной манжетой. В стакане подшипников уделяем внимание болтам, а в картере агрегата следует извлечь: вал, пакетом прокладок регулировочного типа, внутренним кольцом заднего подшипника и ведущей конической шестерней. Стакан подшипников готов к освобождению из него пакета регулировочных прокладок и выворачивании пробки герметизации моста.
• Болты, которые соединяют крышку стакана подшипников с цилиндрической шестерней ведущего типа, откручиваем. Теперь доступен демонтаж крышки параллельно с пакетом прокладок регулировочного характера. Перед снятием шайбы расшлихтовываем и откручиваем болты её крепления. С помощью специальных резьбовых отверстий фланца выдавливаем стакан с подшипниками конического типа и пакетом прокладок регулировочного типа. Последнее закрепляем на крышке и стакане подшипников. Узел ведомой конической шестерни извлекается сквозь окно картера редуктора 4320.

МОЙ МОТОЦИКЛ

В известном смысле, главную передачу «Урала» можно бы считать вечным узлом… Однако от поломки зубьев шестерен главной передачи все таки никто не застрахован. Больше всего таких проблем появляется у мотоциклов с колясками, чьи хозяева игнорируют заводские рекомендации по грузоподъемности. У нас же как: грузят пока мот не начнет трещать. Особенно модели с приводом на колесо коляски, чья трансмиссия нередко испытывает повышенные нагрузки, когда колесо коляски вновь касается дороги после отрыва от нее. И многим владельцам «Уралов» и «Днепров» приходится чинить вышедшие из строя «мосты».

Наши последующие рекомендации могут быть интересны и тем пользователям, кто хотел бы заменить «колясочные» шестерни главной передачи на «девятку» -передачу для «одиночек» (название происходит от количества зубьев ведущей шестерни).

Не заблуждайтесь, сделать это не так-то просто. Втиснуть в картер шестерни и подшипники — даже не половина дела. Самое сложное — отрегулировать зацепление шестерен и зазор между ними. Процедура эта требует умения, времени и терпения. Во всяком случае, терпение у Ирбитского мотозавода кончилось (ну а Киевский «днепростроительный»давно накрылся медным тазом), и, сославшись (давно это было) на достижения в изготовлении деталей «моста» с повышенной точностью, из конструкции удалили все регулировочные шайбы. Такое «новаторство» облегчило и удешевило производство, но надежности, мягко говоря, не прибавило, скорее — наоборот. Тут уж мы ничем не поможем. Совет. Покупая в магазине в качестве запчастей новую «пару» (если таковые вообще можно найти), обратите внимание на то, чтобы шестерни были пронумерованы одним и тем же номером (перед термообработкой шестерни попарно прикатывают друг к другу и лишь затем подвергают цементации). Избегайте покупки товара сомнительного происхождения! Заодно с «парой» прикупите новый воротниковый сальник. И приготовьте краску, лучше «нитру» (она быстрее сохнет), и кисточку — будете красить шестерню, цвет — на ваш вкус.

Когда приготовления закончены, можно браться за роботу:

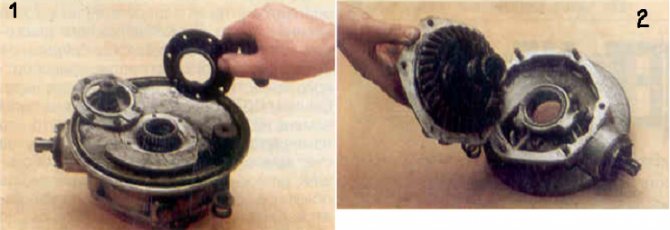

1. Пока не разобрали «мост», слейте из него масло. Открутите винты крепления крышки воротникового сальника и снимите ее вместе с сальником.

2. Открутите гайки и отделите от картера его крышку вместе со ступицей и ведомой шестерней. Когда отделите крышку, со ступицы начнут осыпаться иглы подшипника ступицы. Соберите их и пересчитайте — должно быть 45 штук

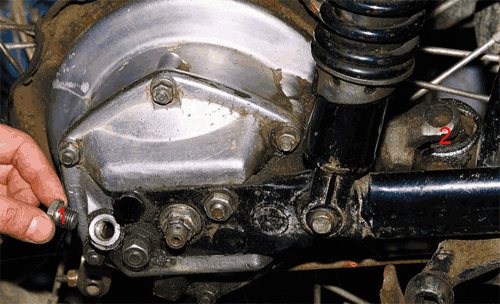

3. Возьмите ось заднего колеса и вставьте ее до упора, как показано на фото 3., нанесите молотком несколько ударов по торцу оси. Силы инерции такой тяжелой детали, как ступица с ведомой шестерней, заставят ее распрессоваться с подшипника (напрессованного, в свою очередь, на крышку «моста») или вместе с подшипником с крышки.

4. Если налицо признаки износа шарикоподшипника ступицы, спрессуйте его с крышки картера универсальным съемником. Или, если он «остался» в ступице, бородком через отверстия в ступице. И выбросьте, а взамен запрессуйте в ступицу новый подшипник.

5. Возьмите ключ, используемый для регулировки предварительного поджатия пружин подвески, и открутите гайку шарикоподшипника ведущей шестерни (внимание; левая резьба). Затем выньте резиновое колечко-уплотнение, фигурную шайбу и пакет распорных шайб (если вы их не удалили ранее, снимая вилку кардана со шлицевой части хвостовика ведущей шестерни).

6. Теперь выньте из картера главной передачи ведущую шестерню с двухрядным шарикоподшипником. Во время проведения этой операции из внешней обоймы могут выпасть иглы игольчатого подшипника хвостовика. Не потеряйте их.

7. Игольчатый подшипник хвостовика практически не изнашивается, и его внутренняя обойма служит своеобразным «переходящим вымпелом» для новых ведущих шестерен. Попробуйте снять (распрессовать) эту обойму двумя мощными отвертхами. Если не получится, либо сточите на наждаке часть зубьев, чтобы ухватиться за обойму съемником, либо вообще отрежьте «болгаркой» часть хвостовика вровень с обоймой, а затем выбейте из обоймы ненужный остаток веющей шестерни.

8. Возьмите вилку кардана (или весь вал в сборе), новую ведущую шестерню, двухрядный подшипник, распорные кольца и клиновидный болт. Наденьте на шестерню подшипник, затем кольца, вилку кардана и забейте клиновидный болт. При этом внутренняя, состоящая из двух колец, обойма двухрядного шарикоподшипника будет «зажата» с одной стороны буртиком хвостовика, а с другой — вилкой кардана. Происходит это благодаря тому, что одна грань у клина скошена (она должна «смотреть» вперед по ходу мотоцикла). Когда вы его забиваете, вилка наезжает на подшипник, жестко фиксируя его на ведущей шестерне. Толщина пакета распорных шайб подбирается так, чтобы головка клина выступала на несколько миллиметров над поверхностью вилки, а ведущая шестерня легко, без заеданий (но и без ощутимого осевого люфта), вращалась в подшипнике.

9. Последующие рекомендации выполнять не обязательно, поскольку они трудновыполнимы. Однако именно они позволяют добиться от «моста» наибольшей долговечности и наименьшей шумности. Суть регулировки — получение оптимального зацепления зубчатой пары заключается в осевом перемещении шестерен главной передачи друг относительно друга.

Регулировку начинают после замены шестерен. Нанесите на зубья ведомой шестерни тонкий слой краски и полностью соберите главную передачу. Обязательно установите прокладку крышки картера главной передачи! Ее толщина напрямую влияет на расположение ведомой шестерни относительно ведущей (чем толще прокладка, тем дальше шестерня). Если вы используете герметик вместо прокладки, то считайте толщину его слоя ориентировочно 0,1-0,2 мм. вычитая ее из толщины распорной шайбы. Проверните ведомую шестерню главной передачи на несколько оборотов и разберите «мост». Внимательно осмотрите форму и расположение пятен контакта на зубьях ведомой шестерни. Далее в своих действиях руководствуйтесь таблицей с рисунками.

Из схемы главной передачи понятно, что за перемещения ведомой шестерни «отвечает» распорная шайба (а именно — ее толщина, ее и меняйте). Чуть сложнее с ведущей шестеренкой. Можно переставлять распорные шайбы на другую сторону подшипника, менять толщину их пакета. Если этого перемещения не хватает, остается либо подкладывать шайбы под внешнюю обойму шарикоподшипника, либо сошлифовы-вать саму обойму. Если же вы решили, что все это слишком сложно, подберите толщину распорной шайбы таким образом, чтобы зазор в зацеплении шестерен был минимальным. Это примерно соответствует рекомендуемому заводами-изготовителями зазору в 0.1*0,3 мм.

10. И последнее действие — установка воротникового сальника. Используйте для этой операции какую-нибудь старую отвертку без острых граней — ей и заправьте кромку сальника на рабочую поверхность ступицы. Да смотрите, чтобы пружинка не соскочила! Установите свой ненаглядный «мост» на мотоцикл, залейте куда положено и сколько положено трансмиссионного масла — и наслаждайтесь мягкой бесшумной работой собственноручно перебранного узла……

Сборка и регулировка

Общая сборка агрегата подразумевает выполнение предварительных манипуляций: сборка узлов, смазку уплотнителей, поверхностей резьбы и пробки герметизационного типа, приварочных поверхностей крышек и картера редуктора; смазка подшипников маслом для трансмиссии, а рабочих кромок уплотнительных манжетов — смазочным материалом.

Процесс установки – это манипуляции демонтажа в обратной последовательности, который требует:

• Проверки регулировочных показателей предварительного натяга подшипников путем подбора диаметра пакета прокладок регулировочного типа.
• Замера величины крутящего момента при условии непрерывного равномерного вращения узла ведомой конической шестерни. Условие: манипуляция проводится не раньше, чем после пяти полных оборота.
