В данной статье мы подробно рассмотрим процесс замены рабочего цилиндра сцепления на автомобилях ВАЗ 2101, 2104, 2105, 2106 и 2107. Рабочий цилиндр сцепления является ключевым элементом в системе трансмиссии, обеспечивающим плавное переключение передач и надежное сцепление двигателя с коробкой передач. Понимание устройства и принципа работы этого агрегата, а также знание основных видов неисправностей поможет владельцам автомобилей своевременно выявлять проблемы и производить замену своими руками. Мы предоставим пошаговую инструкцию по снятию и установке рабочего цилиндра, что сделает процесс более доступным и понятным для автолюбителей.
Устройство рабочего цилиндра сцепления ВАЗ 2107-2101
Эта деталь в системе сцепления выполняет важную функцию, завершая распределение гидравлической нагрузки. В классических моделях ВАЗ главный цилиндр расположен в подкапотном пространстве рядом с коробкой передач, что упрощает ремонт рабочего цилиндра сцепления ВАЗ 2106. Эта деталь состоит из нескольких ключевых компонентов, которые формируют компактный, но значимый агрегат:
- Поршень выдавливает жидкость из главного резервуара (обычно используется специальная тормозная жидкость). При нажатии на педаль сцепления поршень активирует механизм гидравлического давления и воздействует на вилку сцепления.
- Корпус – основная деталь, в которой размещен весь механизм. В современных моделях он обычно изготовлен из прочного пластика, тогда как в старых советских версиях встречаются металлические корпуса, менее надежные из-за возраста и коррозии.
- Шток, приводимый в движение поршнем, выполняет роль толкателя как при нажатии на педаль, так и при ее отпускании. Во время нажатия эта деталь выталкивает жидкость в систему, а после закрывает корпус для жидкости.
- Защитный колпачок сохраняет внутреннюю систему при поступлении жидкости. Его также называют чехлом, который защищает элементы корпуса от избыточного попадания жидкости на механические части агрегата.
- Пружина работает в тандеме с поршнем при нажатии на педаль и «обслуживает» агрегат при возвратном движении. Одной из основных причин поломки системы становится износ пружины, что приводит к неполному закрытию цилиндра и утечке жидкости за пределы замкнутого контура.
- Клапан для стравливания воздуха может стать причиной неисправности всей детали. Эта деталь предназначена для удаления лишнего воздуха во время работы поршня. Наличие избыточного воздуха в системе может привести к потере сцепления, создавая риск аварийной ситуации. Клапан отвечает за удаление образовавшегося воздуха, однако он может износиться и выйти из строя. Несмотря на простоту конструкции, такая деталь редко поддается ремонту и чаще всего требует полной замены, так как стоимость узла в сборе и его отдельных компонентов невысока.
Принцип работы рабочего цилиндра сцепления ВАЗ 2107-2101
Принцип работы этой детали прост, но, несмотря на компактные размеры, она играет важную роль в выталкивании жидкости в системе сцепления. Основная задача агрегата — кратковременное разъединение коробки передач и двигателя при переключении передач. Когда водитель нажимает на педаль сцепления, жидкость поступает в главный цилиндр под действием поршня, который также нажимает на вилку сцепления. Вилка воздействует на муфту выбора передачи через подшипник, который давит на ведомый диск, разъединяя сцепление.
При отпускании педали сцепления пружина возвращает цилиндр в исходное положение, и жидкость снова попадает в бачок. Муфта также возвращается в исходное состояние, независимо от того, была ли включена передача или автомобиль находился в нейтральном положении. Таким образом, эта деталь играет ключевую роль в процессе переключения передач и является основным элементом гидравлической системы привода. Одно из преимуществ данной системы — простота конструкции, состоящей из небольшого количества механических компонентов, что снижает уровень трения и увеличивает срок службы. Также стоит отметить легкость ремонта и невысокую стоимость запасных частей.
Важно! Удобное расположение этого блока перед трансмиссией позволяет самостоятельно заменять рабочий цилиндр сцепления на моделях ВАЗ 2105 или выполнять профилактические работы.
| Этап работы | Описание действий | Необходимые инструменты |
|---|---|---|
| 1. Подготовка автомобиля | Установите автомобиль на ровную поверхность, поднимите его на домкрате. | Домкрат, подставки под автомобиль |
| 2. Слив жидкости сцепления | Слейте тормозную жидкость из бачка сцепления. | Емкость для жидкости, ключи |
| 3. Снятие рабочего цилиндра | Отсоедините трубки и крепления рабочего цилиндра. | Ключи, отвертка |
| 4. Установка нового цилиндра | Установите новый рабочий цилиндр на место. | Ключи, отвертка |
| 5. Подключение трубок | Подсоедините трубки к новому цилиндру, проверьте герметичность. | Ключи |
| 6. Заполнение системы жидкостью | Заполните систему новой тормозной жидкостью. | Тормозная жидкость, воронка |
| 7. Прокачка сцепления | Прокачайте сцепление, чтобы удалить воздух из системы. | Помощник (по необходимости) |
| 8. Проверка работы | Проверьте работу сцепления, убедитесь в отсутствии утечек. | Тест-драйв |
Интересные факты
Вот несколько интересных фактов о замене рабочего цилиндра сцепления на автомобилях ВАЗ 2101-2107:
-
Совместимость деталей: Рабочий цилиндр сцепления на моделях ВАЗ 2101-2107 имеет схожую конструкцию, что позволяет использовать детали от разных моделей в рамках одной серии. Это упрощает поиск запчастей и может снизить затраты на ремонт.
-
Проблемы с воздухом в системе: При замене рабочего цилиндра сцепления важно правильно прокачать систему, чтобы избежать попадания воздуха. Наличие воздуха в гидравлической системе может привести к неэффективной работе сцепления и затруднениям при переключении передач.
-
Регулярная проверка: Замена рабочего цилиндра сцепления рекомендуется не только при его поломке, но и в рамках регулярного технического обслуживания. Износ уплотнительных колец и других компонентов может привести к утечкам жидкости, что негативно сказывается на работе сцепления и безопасности автомобиля.
Выбор рабочего цилиндра сцепления на ВАЗ 2107-2101
На российском рынке автозапчастей представлено множество деталей для классических автомобилей ВАЗ. В частности, существует широкий ассортимент ремкомплектов для рабочего цилиндра сцепления моделей ВАЗ 2101 и 2107. За годы производства конструкция этих автомобилей осталась практически неизменной, что позволяет деталям идеально соответствовать друг другу. На всех заднеприводных моделях используется один и тот же узел с похожими характеристиками и размерами. При выборе замены для рабочего цилиндра сцепления ВАЗ 2101 ключевым фактором являются качество и надежность агрегата. Учитывая множество предложений от различных производителей, не всегда связанных с оригинальным изготовителем, а также разнообразие цен, качество может быть непостоянным.
Наилучшим вариантом будет покупка оригинального ремкомплекта или целого узла в сборе от автопроизводителя. Хотя цена такого узла обычно выше, чем у сторонних аналогов, риск приобрести подделку значительно ниже. Учитывая важность этого агрегата для безопасного движения автомобиля, полагаться на случай нецелесообразно.
Неисправности рабочего цилиндра сцепления ВАЗ 2107-2101
К числу наиболее распространенных неисправностей системы, способных привести к полному выходу из строя агрегата, относятся:
-
Избыточное количество воздуха в системе. Это может произойти из-за трещин в резинотехнических изделиях или уплотнительных соединениях, а также из-за усталости пластика корпуса и появления микротрещин. В такой ситуации требуется полная замена поврежденной детали, так как избыток воздуха мешает созданию необходимого давления для размыкания подшипника и сцепления, что делает невозможным корректное переключение передач.
-
Износ отдельных компонентов узла по различным причинам. Поломка любой части узла может нарушить работу системы, так как, несмотря на простоту конструкции, каждый элемент выполняет свою функцию и влияет на работоспособность всего механизма. В этом случае, помимо полной замены системы, можно рассмотреть вариант разборки и устранения конкретной неисправности путем замены определенной детали с использованием ремкомплекта.
Замена рабочего цилиндра сцепления ВАЗ 2107-2101 своими руками
Самостоятельный ремонт данного привода требует от владельца наличия набора инструментов, включая ключи различных размеров и ремкомплект, а также определенных навыков. Опытный владелец автомобилей ВАЗ классической модели сможет справиться с этой задачей. Также потребуется подъемник или яма в гараже, так как деталь расположена в нижней части подкапотного пространства, рядом с коробкой передач.
Новичкам часто нужен помощник. Существует два типа работ с этой деталью: снятие и установка нового устройства, что занимает немного времени, и ремонт оригинальной детали с полным или частичным разбором, на что потребуется значительно больше времени в зависимости от уровня подготовки владельца.
Как снять рабочий цилиндр сцепления ВАЗ 2107-2101
Процесс снятия агрегата включает несколько ключевых этапов:

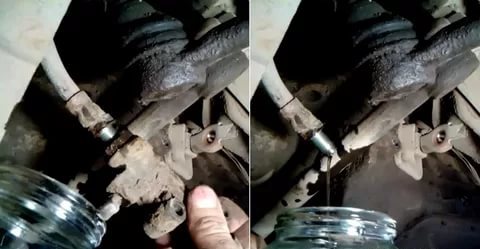

- Сначала слейте всю жидкость из бачка сцепления с помощью небольшого шприца. Бачок находится в верхней части моторного отсека. Это предотвратит пролив жидкости на владельца или за пределы системы.

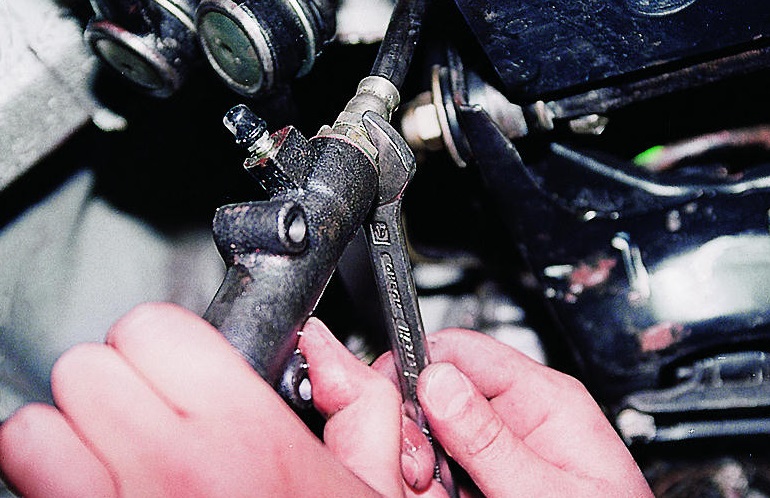

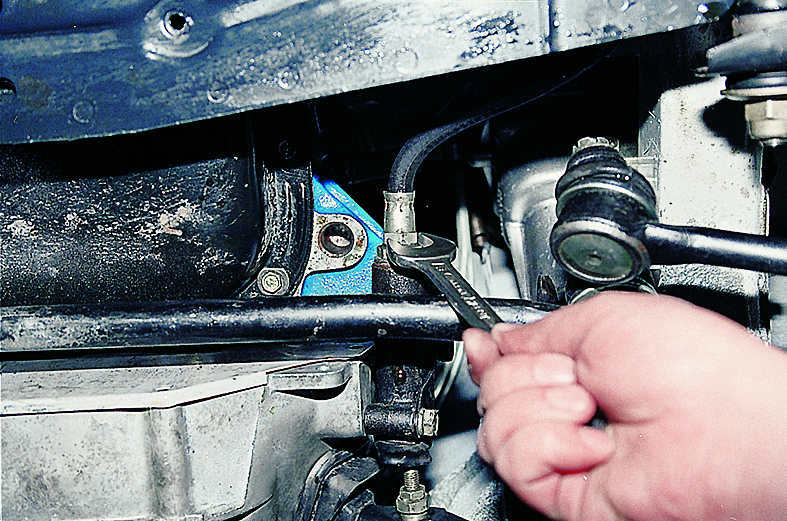

- Затем ослабьте крепления бачка и, если нужно, снимите его. Параллельно ослабьте резиновый шланг, соединяющий бачок с главным цилиндром, используя ключ на 13. Это обеспечит свободный доступ к системе.

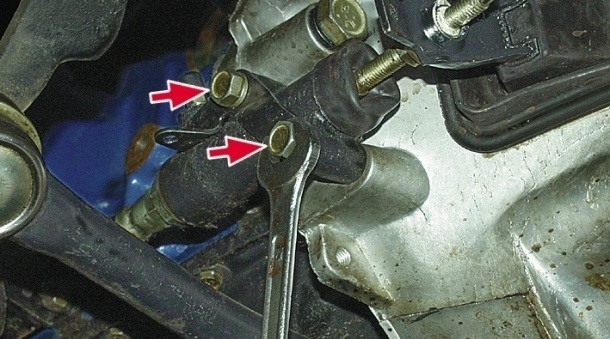

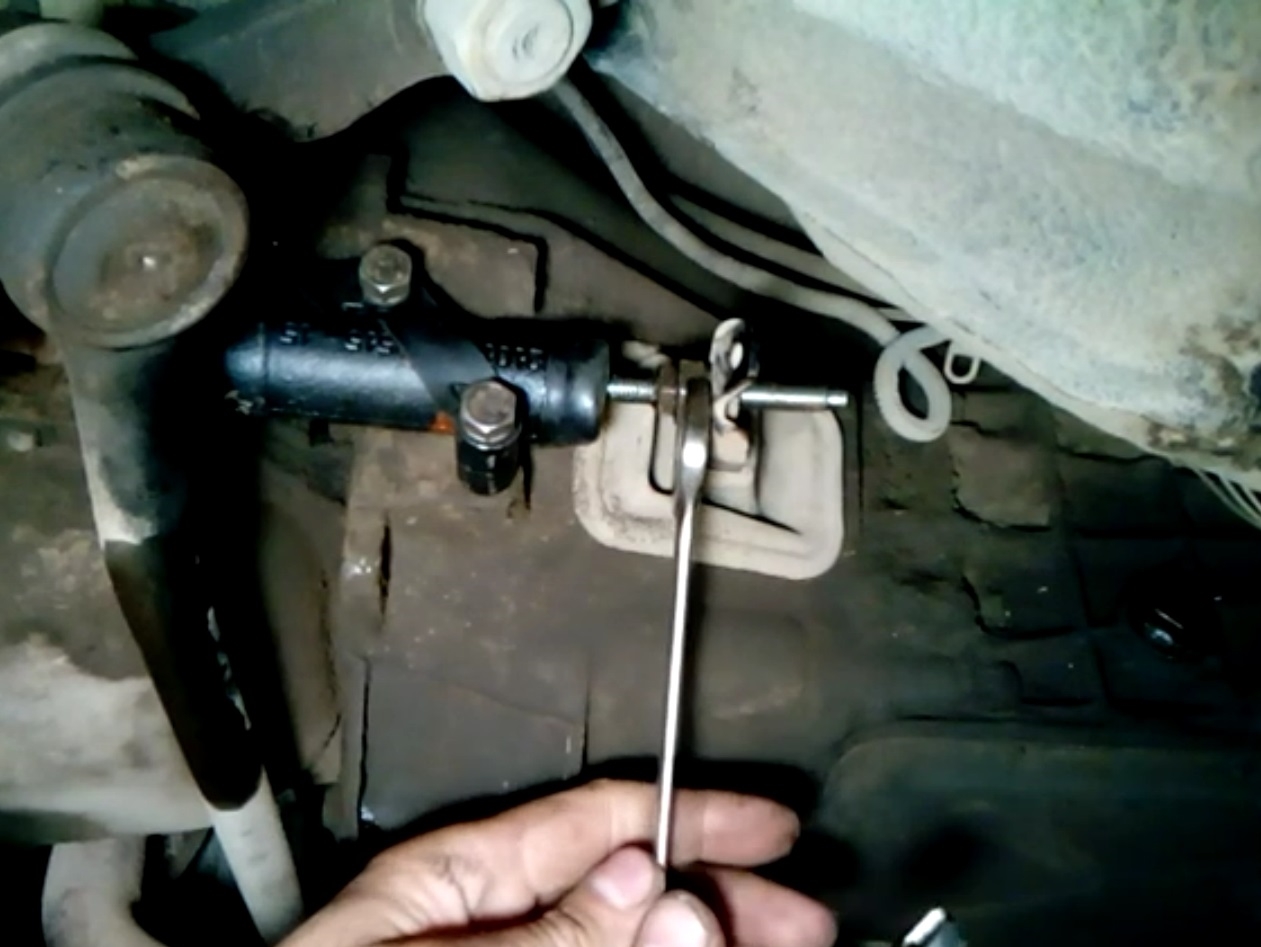

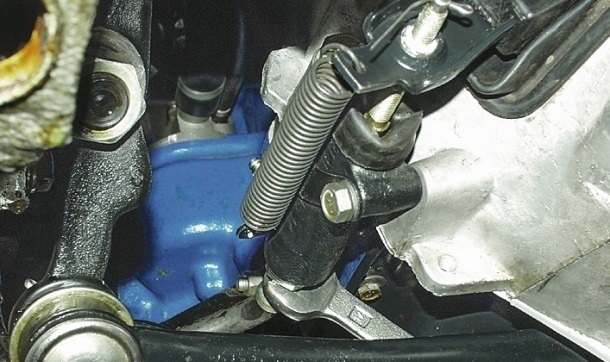

- Далее, с помощью ключа на 13 отсоедините деталь от других хомутов системы сцепления. Открутите два крепежа, фиксирующие корпус, с помощью обычной отвертки. После этого деталь можно полностью извлечь.
Ремонт рабочего цилиндра сцепления ВАЗ 2107-2101
Ремонтные работы проводятся поэтапно и начинаются сразу после демонтажа устройства:

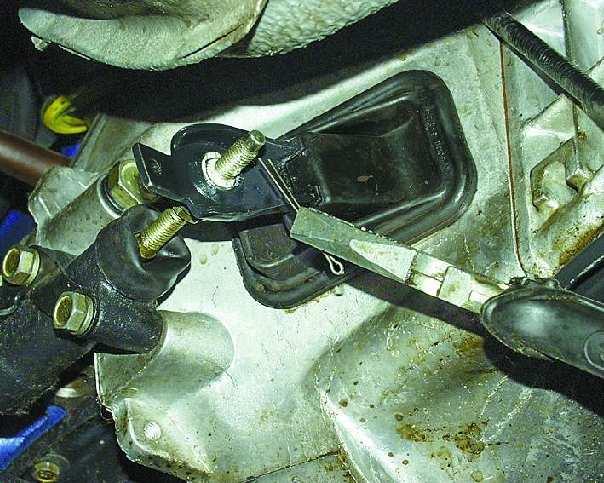

- С помощью ключа с головкой на 22 открутите заглушку и снимите пыльник вместе со стопорным кольцом.
- Затем полностью отодвиньте шток рабочего цилиндра сцепления ВАЗ 2106 и аккуратно извлеките штуцер из его посадочного места. Это обеспечит доступ ко всем внутренним компонентам устройства.
- Внутренние детали находятся в корпусе и расположены в определенном порядке.
Важно! Учитывайте эту последовательность при повторной сборке.
Установка рабочего цилиндра сцепления ВАЗ 2107-2101
Установка отремонтированной детали или монтаж нового устройства выполняется в обратном порядке:
- Надежно зафиксируйте узел соединения бака и цилиндра в предусмотренных местах крепления под капотом с помощью ключей.
- Соедините основную деталь с патрубками автомобильных систем, правильно выбрав момент затяжки хомутов.
- Подключите бак к общей гидравлической системе и залейте жидкость до необходимого уровня.
Советы и рекомендации
При выборе агрегата ключевым моментом является качество материалов. На деталях обязательно должны быть указаны маркировки производителя, а также номера серий и партий. Многие компании предлагают онлайн-ресурсы для проверки подлинности детали, где можно сверить номера партий и конкретной детали.
Важно помнить: контрафактный агрегат может иметь нестабильное качество и выйти из строя в любой момент.
При замене рабочего цилиндра сцепления на ВАЗ 2104 необходимо строго следовать последовательности действий и точно рассчитывать момент затяжки шлангов и патрубков от бака с жидкостью к основной детали. Это поможет избежать растрескивания резины и пластиковых компонентов корпуса.
Кроме того, рекомендуется периодически, каждые несколько тысяч километров пробега, проводить полную проверку узла. Большинство автомобилей данной модели имеют значительные пробеги, и вероятность неожиданных поломок достаточно велика.
Заключение
Замена рабочего цилиндра сцепления на ВАЗ 2107 своими силами вполне реальна и необходима, если вы заметили утечки, поломки, трещины или другие проблемы. Быстрое решение этой проблемы поможет избежать аварийных ситуаций в будущем. Регулярный осмотр системы позволит выявить неисправности на ранних этапах.
Инструменты и материалы для замены рабочего цилиндра сцепления
Для успешной замены рабочего цилиндра сцепления на автомобилях ВАЗ 2106, 2107, 2105, 2104 и 2101 необходимо подготовить определённые инструменты и материалы. Правильная подготовка поможет избежать лишних затрат времени и усилий в процессе работы.
Необходимые инструменты:
- Набор ключей: Для демонтажа рабочего цилиндра потребуется набор гаечных ключей, включая ключи на 10, 12 и 13 мм. Также может понадобиться трещотка с набором головок.
- Отвертки: Плоская и крестовая отвертка помогут открутить крепления и снять детали, мешающие доступу к цилиндру.
- Плоскогубцы: Используются для снятия хомутов и других крепежных элементов.
- Ключ для прокачки сцепления: Специальный инструмент, который может облегчить процесс прокачки системы после установки нового цилиндра.
- Магнит: Полезен для извлечения мелких металлических деталей, которые могут упасть в труднодоступные места.
Необходимые материалы:
- Новый рабочий цилиндр сцепления: Приобретите качественный цилиндр, соответствующий модели вашего автомобиля. Рекомендуется выбирать детали от проверенных производителей.
- Жидкость для сцепления: Используйте только ту жидкость, которая рекомендована производителем. Обычно это тормозная жидкость DOT 3 или DOT 4.
- Уплотнительные кольца: При замене цилиндра желательно заменить и уплотнительные кольца, чтобы избежать утечек жидкости.
- Смазка: Специальная смазка для резьбовых соединений и уплотнений поможет обеспечить надежную работу системы.
Дополнительные материалы:
- Тряпки или бумажные полотенца: Для удаления излишков жидкости и поддержания чистоты в процессе работы.
- Контейнер для слива жидкости: Позволит аккуратно собрать старую жидкость, чтобы избежать загрязнения окружающей среды.
- Перчатки: Рекомендуется использовать перчатки, чтобы защитить руки от химических веществ и грязи.
Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс замены рабочего цилиндра сцепления. Не забудьте также ознакомиться с инструкцией по эксплуатации вашего автомобиля и следовать всем рекомендациям производителя для достижения наилучших результатов.
Проверка состояния других элементов системы сцепления
Перед тем как приступить к замене рабочего цилиндра сцепления на автомобилях ВАЗ 2106, 2107, 2105, 2104 и 2101, важно провести тщательную проверку состояния других элементов системы сцепления. Это позволит избежать повторных ремонтов и обеспечит надежную работу всей системы.
Первым делом стоит обратить внимание на главный цилиндр сцепления. Проверьте его на наличие утечек тормозной жидкости, а также убедитесь, что он работает корректно. Для этого можно выполнить несколько простых действий: нажмите на педаль сцепления и проверьте, есть ли сопротивление. Если педаль проваливается, это может указывать на неисправность главного цилиндра.
Следующим элементом, который следует проверить, является сцепление. Обратите внимание на состояние диска сцепления и нажимного диска. Износ этих компонентов может привести к неправильной работе системы. Если вы заметили, что сцепление буксует или не полностью отключается, это может быть признаком износа. Также проверьте, нет ли трещин или других повреждений на поверхности дисков.
Не забудьте проверить и состояние выжимного подшипника. Он должен свободно вращаться и не издавать посторонних звуков при работе. Если выжимной подшипник заедает или издает шум, его необходимо заменить, так как это может привести к повреждению других элементов системы.
Также стоит обратить внимание на состояние трубок и шлангов, которые соединяют главный и рабочий цилиндры. Проверьте их на наличие трещин, коррозии и утечек. Убедитесь, что соединения надежные и не пропускают жидкость. Если вы обнаружите повреждения, замените их до начала замены рабочего цилиндра.
Наконец, проверьте уровень тормозной жидкости в бачке. Убедитесь, что он находится на нужном уровне, так как недостаток жидкости может привести к неправильной работе системы сцепления. Если уровень жидкости низкий, долейте ее перед началом работы.
Проведение этих проверок поможет вам убедиться, что все элементы системы сцепления находятся в исправном состоянии, и замена рабочего цилиндра будет эффективной и долговечной. Не забывайте, что качественная диагностика и профилактика – залог надежной работы вашего автомобиля.
Частые ошибки при замене рабочего цилиндра сцепления
При замене рабочего цилиндра сцепления на автомобилях ВАЗ 2106, 2107, 2105, 2104 и 2101 важно учитывать ряд распространенных ошибок, которые могут привести к неправильной работе системы сцепления или даже к повреждению других компонентов автомобиля.
Одной из самых распространенных ошибок является недостаточная очистка поверхности, на которую устанавливается новый цилиндр. Перед установкой нового рабочего цилиндра необходимо тщательно очистить место его крепления от грязи, масла и старого герметика. Наличие загрязнений может привести к неправильному прилеганию и, как следствие, к утечкам тормозной жидкости.
Еще одной ошибкой является неправильная установка уплотнительных колец. Уплотнительные кольца должны быть установлены строго по инструкции, так как неправильная установка может вызвать утечку жидкости и привести к выходу из строя нового цилиндра. Рекомендуется использовать новые уплотнительные кольца, так как старые могут потерять свои свойства и не обеспечивать необходимую герметичность.
Не стоит забывать о необходимости прокачки системы сцепления после установки нового рабочего цилиндра. Многие автолюбители пренебрегают этим этапом, что может привести к образованию воздушных пробок в системе. Воздух в гидравлической системе сцепления может вызвать проблемы с переключением передач и ухудшить работу сцепления в целом.
Также стоит обратить внимание на правильность подключения трубок и шлангов. Неправильное подключение может привести к утечкам и нарушению работы системы. Перед установкой убедитесь, что все соединения надежны и не имеют повреждений.
Наконец, не стоит забывать о необходимости проверки уровня тормозной жидкости после завершения всех работ. Уровень жидкости должен находиться в пределах нормы, так как недостаток жидкости может привести к неправильной работе сцепления.
Следуя этим рекомендациям и избегая распространенных ошибок, вы сможете успешно заменить рабочий цилиндр сцепления на своем автомобиле ВАЗ и обеспечить его надежную работу на долгие годы.
