Замена опорного подшипника на Ford Mondeo (Форд Мондео) 3, 4: пошаговая инструкция

В данной статье мы подробно рассмотрим процесс замены опорного подшипника на автомобилях Ford Mondeo 3 и 4, а также разберем, где именно установлена эта деталь, ее функции и признаки износа. Замена опорного подшипника — важная процедура, которая влияет на безопасность и управляемость автомобиля. Мы предоставим вам необходимые инструменты и оборудование для выполнения ремонта, а также пошаговую инструкцию и видео, что позволит вам самостоятельно справиться с этой задачей и сэкономить на услугах автосервиса.

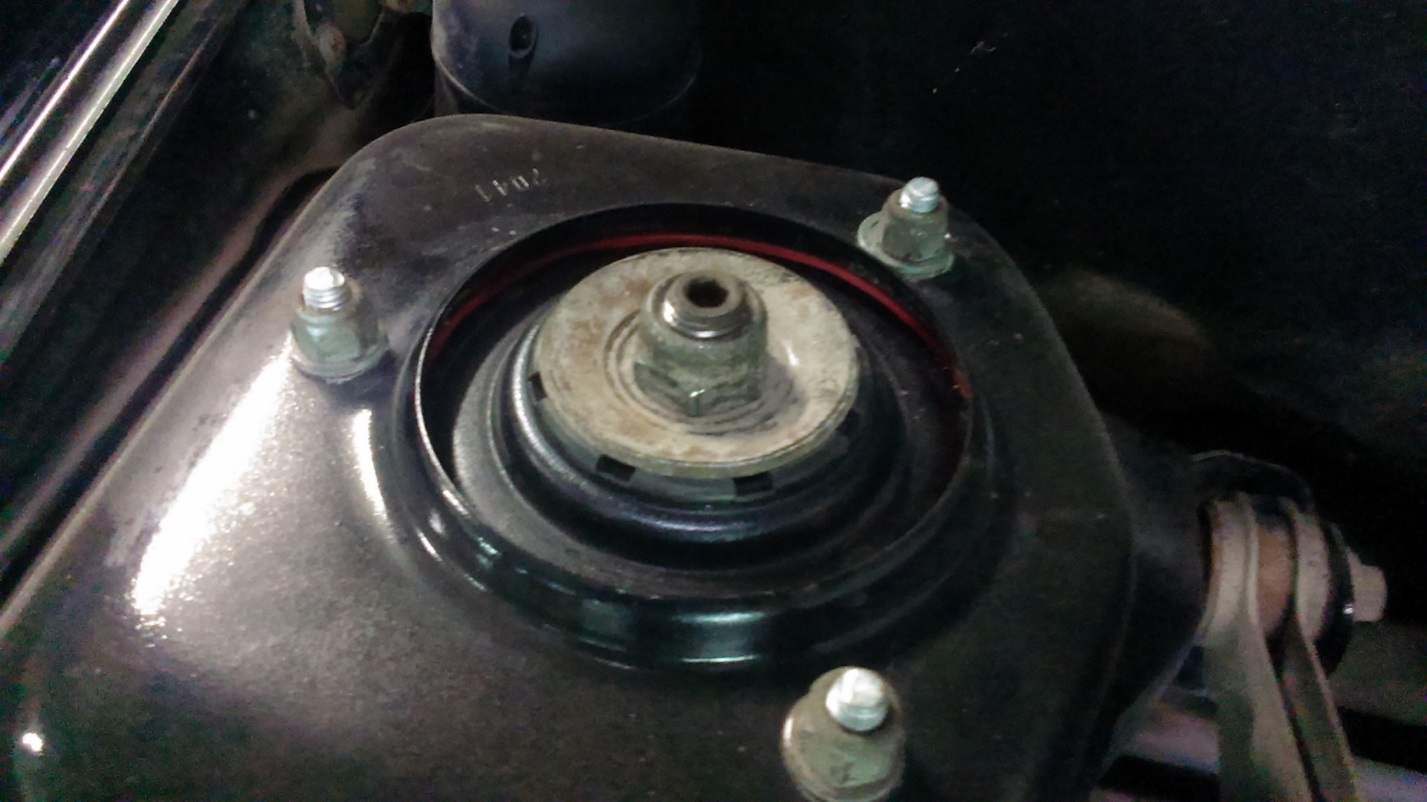

Где находится опорный подшипник на Форд Мондео 3, 4

Опорный подшипник (ОП) — важный элемент передней подвески автомобиля.

На моделях Форд Мондео 4 и предыдущих поколениях амортизатор не является независимым. При маневрах он перемещается вместе с кулаком. ОП играет ключевую роль, обеспечивая свободный поворот амортизатора в верхней опоре. Эта деталь относится к подшипникам качения и гарантирует плавное вращение стойки, принимая на себя вертикальные нагрузки и равномерно распределяя их по кузову автомобиля.

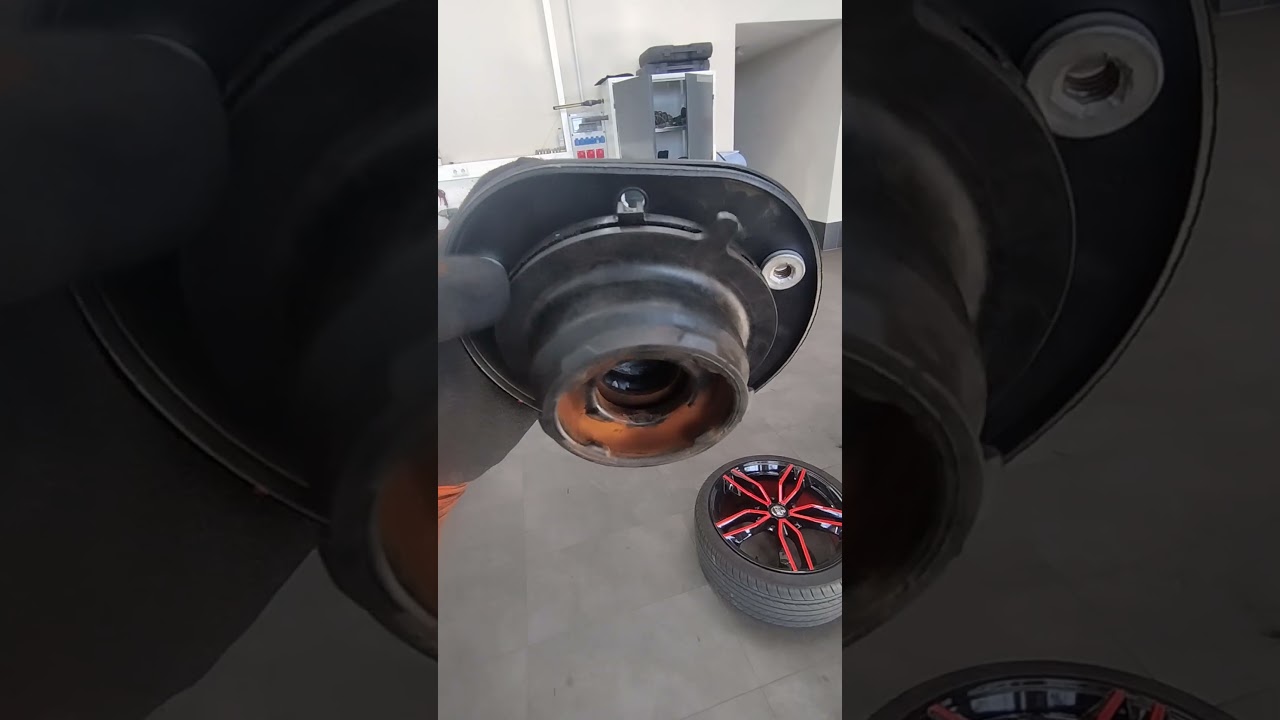

Опора амортизатора Форд Мондео 😉

Причины и признаки поломки опорных подшипников

Система подвески автомобилей Форд Мондео 3 и 4 отличается высокой прочностью. В процессе эксплуатации проблемы возникают редко. Опорный подшипник, входящий в состав передней стойки, считается расходным элементом, и его выход из строя под воздействием значительных нагрузок — это вопрос времени. Оригинальные детали рассчитаны на пробег в 100-150 тыс. км, но строгих сроков для замены не существует. Преждевременная поломка опорного подшипника может быть вызвана рядом факторов, не всегда зависящих от водителя.

К основным причинам выхода из строя этой детали относятся:

1. Плохое состояние дорожного покрытия. Глубокие ямы увеличивают нагрузку на опору, что может привести к поломке. В результате стойка может заклинить, и управление автомобилем станет затруднительным, особенно на высокой скорости.
2. Повреждение прокладки или пыльника. Это может привести к попаданию грязи или влаги внутрь опорного элемента и утечке смазки.
3. Неправильный выбор детали при предыдущей замене. Использование опорного подшипника низкого качества или от ненадежного производителя.
4. Превышение допустимой нагрузки на переднюю ось для Форд Мондео 3 и 4.

Важно! Резкое торможение, резкие повороты и движение по проблемным участкам дороги на высокой скорости могут негативно сказаться на сроке службы узла качания.

Безопасность водителя и других участников дорожного движения напрямую зависит от состояния ходовой части автомобиля. Признаки поломки опорного подшипника, требующего замены, включают:

1. Непривычные звуки, такие как скрип или стук, исходящие от передних стоек в подкапотном пространстве.
2. Усиление звуков на неровных участках дороги или при поворотах.
3. Ухудшение маневренности автомобиля, появление люфта в руле или замедленная реакция, известная как «подклинивание».
4. При критическом разрушении опорного подшипника может наблюдаться выдавливание стойки, что делает дальнейшую эксплуатацию автомобиля небезопасной и требует срочной замены ОП.

При первых признаках постороннего звука можно самостоятельно провести диагностику:

1. Убедитесь, что двигатель не работает, и поставьте Форд Мондео 4 на ручной тормоз.

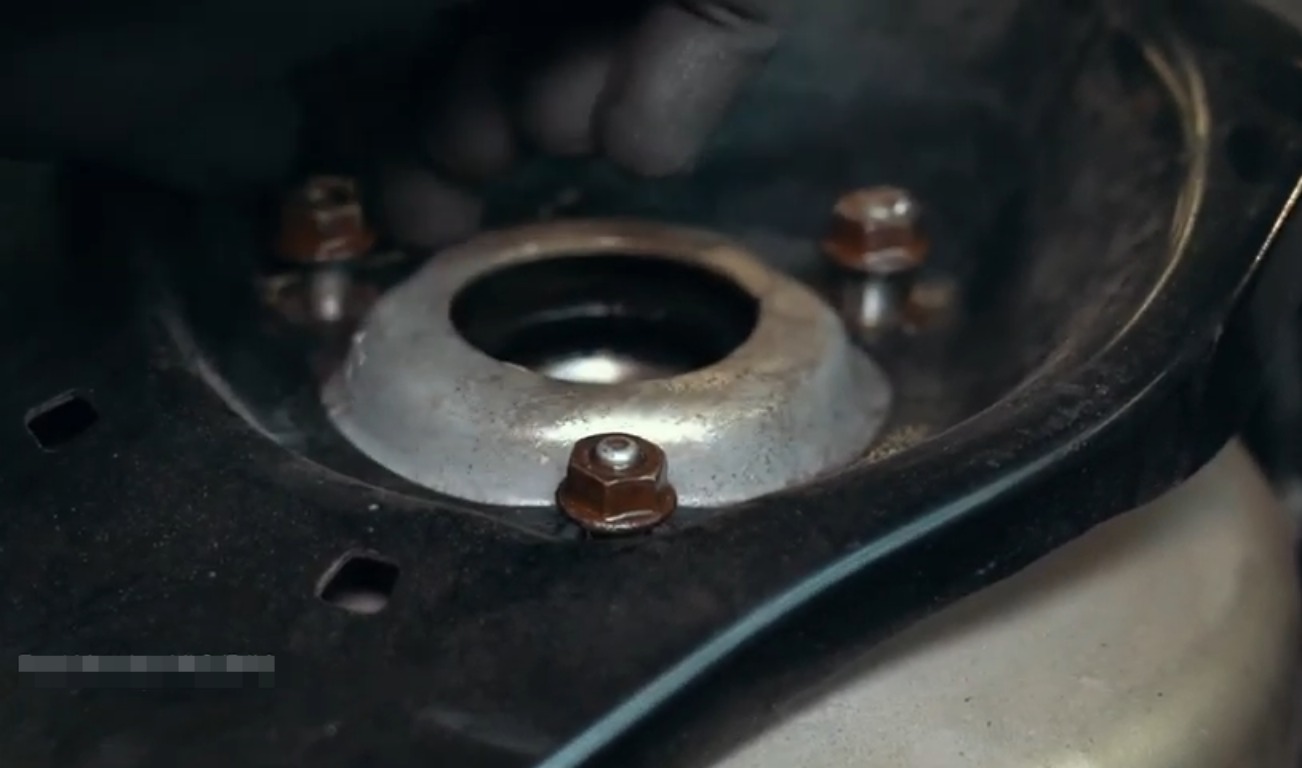

2. Поднимите капот, чтобы получить доступ к опорным чашам, расположенным сверху стоек.
3. Если опорный подшипник неисправен, он будет издавать стук. Проверяйте с обеих сторон, чтобы определить, на какой подвеске возникла проблема.
4. Прижмите шток рукой и раскачайте автомобиль за крыло в разных направлениях. Если ресурс узла качания низкий, кузов и опора будут колебаться несинхронно, и вы услышите посторонний звук.
5. Попросите помощника сесть за руль. Положите руку на пружину амортизатора. Если при повороте руля ощущаются вибрации и удары, это указывает на проблему с опорными расходниками.

Совет! Специалисты рекомендуют заменять опорные подшипники на обеих стойках, так как поломка соседнего подшипника на Форд Мондео 4 — это лишь вопрос времени.

Интересные факты

Вот несколько интересных фактов о замене опорного подшипника на Ford Mondeo 3 и 4:

1. Специфика конструкции: Опорные подшипники на Ford Mondeo 3 и 4 имеют уникальную конструкцию, которая обеспечивает надежную поддержку и минимизирует вибрации. При замене важно использовать оригинальные запчасти или качественные аналоги, чтобы избежать проблем с управляемостью и комфортом.

2. Симптомы износа: Замену опорного подшипника стоит проводить при первых признаках износа, такими как стуки или шумы при поворотах, а также неравномерный износ шин. Игнорирование этих симптомов может привести к более серьезным повреждениям подвески и увеличению затрат на ремонт.

3. Процесс замены: Замена опорного подшипника на Ford Mondeo может быть довольно сложной задачей, требующей специальных инструментов и навыков. Важно следовать рекомендациям производителя и использовать моментные ключи для правильной затяжки крепежных элементов, чтобы обеспечить безопасность и долговечность работы подвески.

Шеф крутит гайки Замена стоек Ford Mondeo IV инструкция

Какие инструменты и материалы потребуются для замены

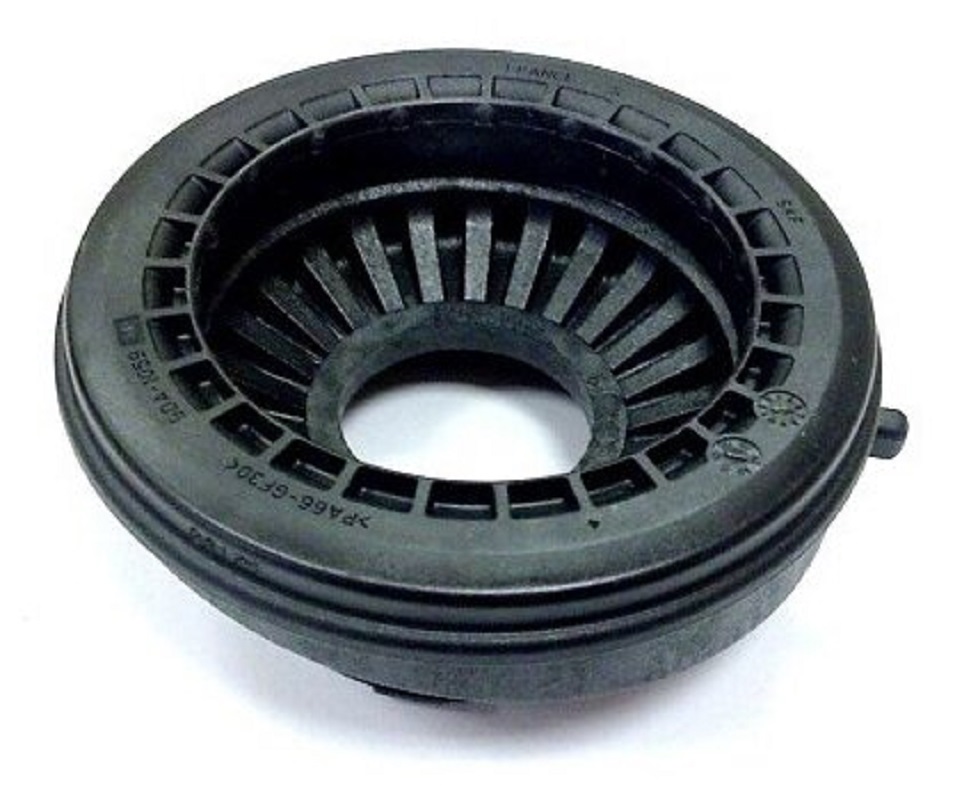

Для установки новой детали рекомендуется приобрести оригинальную запчасть Ford 1539863. Также стоит обратить внимание на продукцию компании Kayaba, которая зарекомендовала себя на рынке. При замене передней стойки на Ford Mondeo можно использовать опорные подшипники этого бренда, такие как SM 5787 или 1014.

В процессе работы вам понадобятся следующие инструменты:

• динамический и длинный торцевой ключ;
• домкрат;
• противооткатные устройства;
• головки на 13, 15, 17, 18 и 32;
• набор шестигранников;
• газовый баллончик;
• большая плоская отвертка;
• съемник для шаровой;
• молоток;
• смазка Литол-24;
• металлическая щетка;
• WD-40.

Замена опорных подшипников на Форд Мондео 4

Перед проведением технического обслуживания автомобиля необходимо снять его с ручного тормоза, включить первую передачу, ослабить крепежные болты колеса и ступичную гайку. Затем поднимают кузов, устанавливают противооткатные фиксаторы, снимают колесо и отключают датчик АБС.

Следующие шаги по замене детали на Ford Mondeo 4:

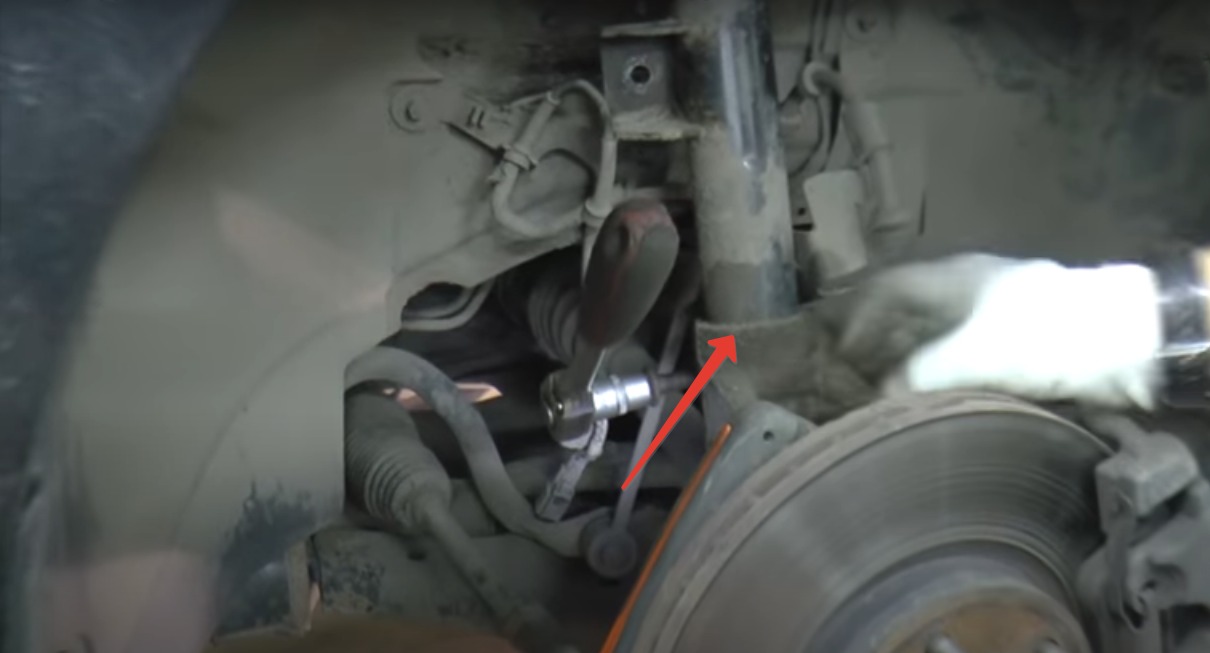

1. Стойка крепится тремя болтами. Их нужно открутить и извлечь. Чтобы разжать поворотный кулак, сзади в паз вставляется металлическая пластина.
2. Под капотом на защитной чашке снимают две гайки, одну ослабляют, чтобы конструкция могла свободно держаться на ней.
3. Откручивают болт крепления, поворачивают тормозной диск в сторону и задвигают привод внутрь.
4. Для освобождения опоры потребуется помощь второго человека: один нажимает вниз на поворотный кулак, а другой вытаскивает стойку на себя.

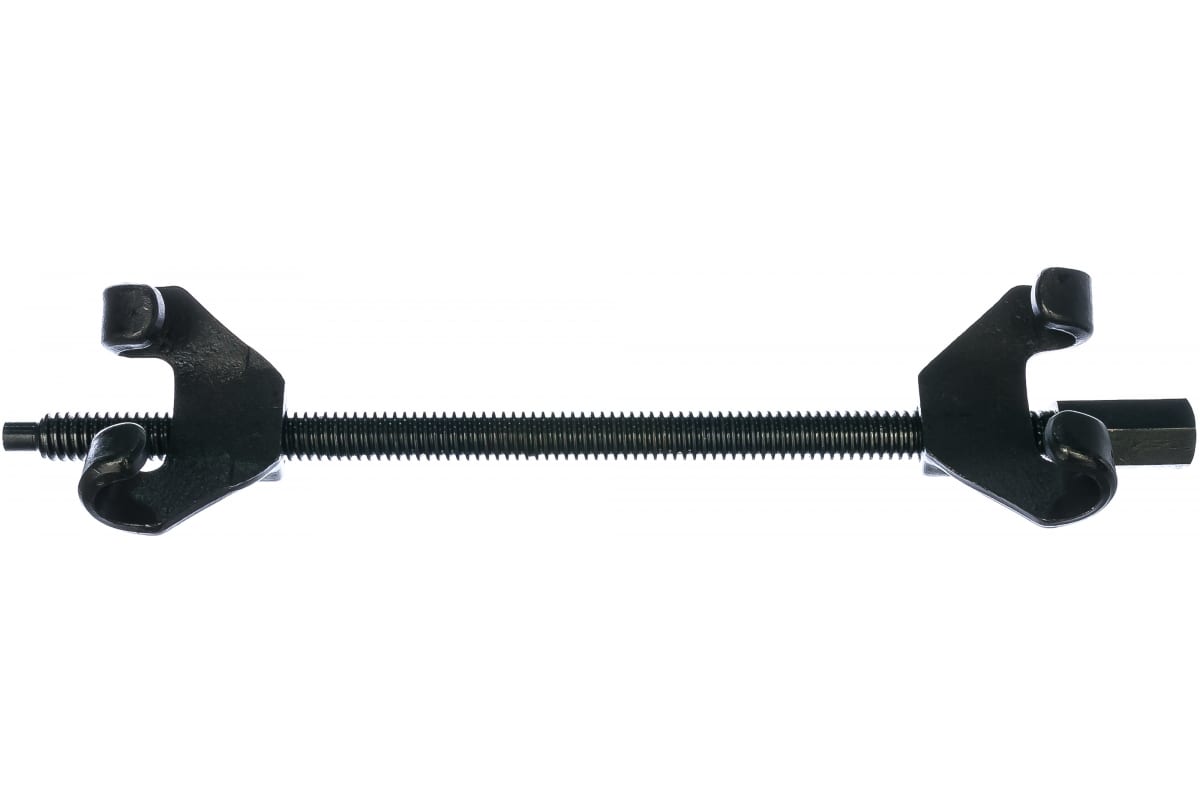

5. Устанавливают специальные стяжки и сжимают пружину, чтобы верхний виток отошел от опорного подшипника.
6. Закрепляют деталь в тисках и снимают верхнюю крепежную гайку.
7. Разбирают конструкцию и снимают с чашки деталь, которую необходимо заменить.
8. На новом подшипнике совмещают два выступа, устанавливают его на площадку с скошенной стороны, чтобы место соединения находилось напротив отверстия.
9. На стойку надевают резинку для пружины и фиксируют гофру.

Возвращают амортизатор на место, устанавливают сверху чашку с заменой. Монтируют стойку в обратном порядке и устанавливают все узлы, которые были сняты во время технического обслуживания.

Замена опорных подшипников на Форд Мондео 3

Подготовительные мероприятия по замене опорного подшипника на Ford Mondeo 3 аналогичны тем, что проводятся для четвертой модели. Однако сам процесс имеет некоторые отличия.

Этапы ремонта:

1. Открутите крепежные болты, удерживающие чашку, под капотом.
2. Ослабьте ступичную гайку, поднимите кузов на домкрате и снимите колесо.
3. Отключите проводку системы ABS.
4. Снимите ступичную гайку, открутите болты суппорта, отведите его в сторону и подвесьте.
5. Освободите шаровую опору от подвески.
6. Отведите шаровую опору в сторону.
7. Освободите стойку, закрепленную болтами к поворотному кулаку, и извлеките опору.
8. Сожмите пружину амортизатора, демонтируйте центральную гайку и снимите расходный элемент.

После этого установите все узлы на свои места.

Заключение

Замена опорного подшипника на Ford Mondeo 4 имеет свои особенности по сравнению с новыми моделями. Процесс разборки смежных узлов значительно упрощен. Не нужно снимать шаровую опору и тормозной суппорт. После удаления крепежных болтов со стойки, её просто выталкивают из поворотного кулака. Технология замены расходного элемента на третьей и четвертой модификациях Ford Mondeo остается одинаковой.

Шеф крутит гайки Замена стоек Ford Mondeo IV инструкция

Подбор и покупка новых опорных подшипников

При замене опорного подшипника на Ford Mondeo 3 и 4 важно правильно подобрать и приобрести новые детали, чтобы обеспечить надежность и долговечность работы автомобиля. Опорные подшипники играют ключевую роль в системе подвески, обеспечивая стабильность и комфорт при движении. Рассмотрим основные аспекты, которые следует учитывать при выборе и покупке новых опорных подшипников.

1. Определение типа подшипника

Существует несколько типов опорных подшипников, используемых в Ford Mondeo. Важно знать, какой именно подшипник установлен на вашем автомобиле. Для этого можно обратиться к технической документации или проконсультироваться с профессионалами. Также стоит обратить внимание на год выпуска и модификацию автомобиля, так как они могут влиять на выбор детали.

2. Качество и производитель

При выборе опорного подшипника стоит отдавать предпочтение проверенным производителям, которые зарекомендовали себя на рынке автозапчастей. Качественные детали обеспечивают надежность и долговечность, что особенно важно для элементов подвески. Рекомендуется рассмотреть такие бренды, как SKF, Febi Bilstein, Lemforder и другие, которые предлагают высококачественные запчасти, соответствующие стандартам OEM.

3. Проверка совместимости

Перед покупкой обязательно проверьте совместимость выбранного подшипника с вашим автомобилем. Для этого можно использовать каталоги запчастей или онлайн-сервисы, которые помогут найти нужную деталь по VIN-коду автомобиля. Это позволит избежать ошибок и ненужных затрат на возврат или обмен неподходящих запчастей.

4. Сравнение цен

Цены на опорные подшипники могут значительно варьироваться в зависимости от производителя и места покупки. Рекомендуется сравнить цены в нескольких магазинах, как онлайн, так и оффлайн, чтобы найти наиболее выгодное предложение. Однако не стоит экономить на качестве, так как это может привести к дополнительным расходам на ремонт в будущем.

5. Упаковка и состояние товара

При покупке новых опорных подшипников обязательно проверьте упаковку и состояние товара. Упаковка должна быть целой, без повреждений, а сам подшипник не должен иметь видимых дефектов, таких как царапины или вмятины. Это поможет избежать приобретения бракованной детали.

6. Гарантия и возврат

Убедитесь, что на приобретенные опорные подшипники предоставляется гарантия. Это защитит вас от возможных проблем с качеством детали. Также стоит ознакомиться с условиями возврата, чтобы в случае необходимости можно было вернуть или обменять товар.

Следуя этим рекомендациям, вы сможете правильно подобрать и приобрести новые опорные подшипники для Ford Mondeo 3 и 4, что обеспечит надежную и безопасную эксплуатацию вашего автомобиля.

Советы по профилактике износа опорных подшипников

Опорные подшипники играют ключевую роль в обеспечении стабильности и комфорта при движении автомобиля. Чтобы продлить срок службы этих компонентов и избежать необходимости их частой замены, важно следовать нескольким простым, но эффективным советам по профилактике износа.

1. Регулярная проверка состояния подшипников. Периодически осматривайте опорные подшипники на наличие трещин, износа или других повреждений. Это можно сделать во время планового технического обслуживания автомобиля. Если вы заметили какие-либо изменения в работе подвески или появление посторонних звуков, таких как стуки или скрипы, это может быть признаком износа подшипников.

2. Поддержание правильного уровня жидкости. Убедитесь, что уровень масла и других жидкостей в автомобиле находится в пределах нормы. Нехватка смазки может привести к перегреву и ускоренному износу подшипников. Регулярно проверяйте и меняйте масло, следуя рекомендациям производителя.

3. Избегание перегрузок. Не перегружайте автомобиль, так как это может привести к дополнительному стрессу на подвеску и опорные подшипники. Ознакомьтесь с максимальной грузоподъемностью вашего Ford Mondeo и старайтесь не превышать её, особенно при перевозке тяжелых грузов.

4. Правильная установка и замена. Если вы решите заменить опорные подшипники, убедитесь, что они установлены правильно. Неправильная установка может привести к их быстрому износу. Рекомендуется доверить эту работу профессионалам или тщательно следовать инструкциям, если вы решите делать это самостоятельно.

5. Избегание резких маневров. Резкие повороты и торможения могут негативно сказаться на состоянии опорных подшипников. Старайтесь управлять автомобилем плавно, особенно на поворотах и при торможении, чтобы снизить нагрузку на подвеску.

6. Использование качественных запчастей. При замене опорных подшипников выбирайте только качественные и проверенные запчасти. Использование дешевых или неоригинальных компонентов может привести к быстрому износу и необходимости повторной замены.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы опорных подшипников вашего Ford Mondeo и обеспечить безопасность и комфорт во время поездок.

Частые ошибки при замене опорных подшипников

Замена опорного подшипника на Ford Mondeo может показаться простой задачей, однако существует ряд распространенных ошибок, которые могут привести к дополнительным проблемам и затратам. Важно знать, на что обратить внимание, чтобы избежать неприятностей в процессе работы.

Первая и наиболее распространенная ошибка — это игнорирование необходимости замены всех подшипников одновременно. Если один из подшипников вышел из строя, это может означать, что и другие находятся в аналогичном состоянии. Рекомендуется менять подшипники на одной оси одновременно, чтобы избежать повторной разборки в будущем.

Вторая ошибка заключается в неправильной установке подшипников. При установке важно следить за тем, чтобы подшипник был установлен ровно и без перекосов. Неправильная установка может привести к преждевременному износу и снижению эффективности работы подвески. Используйте специальные инструменты для установки, чтобы избежать повреждений.

Третья ошибка — это использование неоригинальных или низкокачественных запчастей. Хотя такие детали могут быть дешевле, они часто не соответствуют стандартам качества, что может привести к быстрому выходу из строя. Рекомендуется использовать оригинальные запчасти или проверенные аналоги, чтобы гарантировать долговечность и надежность.

Четвертая ошибка — это недостаточная подготовка перед началом работы. Перед заменой опорного подшипника необходимо тщательно изучить инструкцию по ремонту и подготовить все необходимые инструменты. Нехватка инструментов или незнание порядка действий может значительно усложнить процесс и увеличить время работы.

Пятая ошибка связана с игнорированием состояния других элементов подвески. При замене опорного подшипника стоит проверить состояние амортизаторов, пружин и других компонентов. Если они также требуют замены, лучше сделать это сразу, чтобы избежать дополнительных затрат в будущем.

Наконец, шестая ошибка — это отсутствие проверки после завершения работы. После установки нового подшипника необходимо провести тест-драйв и убедиться, что все работает корректно. Это поможет выявить возможные проблемы на ранней стадии и избежать серьезных поломок в дальнейшем.

Следуя этим рекомендациям и избегая распространенных ошибок, вы сможете успешно заменить опорный подшипник на Ford Mondeo и обеспечить надежную работу вашего автомобиля на долгие годы.
