Вариатор Сафари на ‘Буран’, ‘Тайгу’ и мотобуксировщики: особенности и преимущества

В данной статье мы подробно рассмотрим вариатор Сафари, который используется на снегоходах «Буран», «Тайга» и мотобуксировщиках. Мы обсудим его устройство, чертежи, а также процесс установки и регулировки, что поможет владельцам этих агрегатов оптимизировать их работу и повысить эффективность. Кроме того, мы предоставим рекомендации по эксплуатации и обслуживанию вариатора, а также сравним его с конкурентами на рынке, что позволит читателям сделать осознанный выбор и продлить срок службы своего оборудования.

Что такое вариатор Сафари

Вариатор Сафари для снегоходов Тайга — это бесступенчатая трансмиссия клиноременного типа. Он является стандартной трансмиссией для снегоходов Буран и Тайга и может использоваться в качестве замены на обычные мотобуксировщики.

Бесступенчатая коробка передач появилась на автомобильном рынке более 50 лет назад. Со временем такие агрегаты стали неотъемлемой частью жизни автомобилистов и начали устанавливаться на более компактные машины.

Принцип работы системы остался неизменным, как и в автомобильных моделях, но размеры значительно уменьшились. Двигатели снегоходов имеют меньший объем и крутящий момент, что исключает необходимость в крупных трансмиссиях для передачи мощности на гусеницы. Аналогичная ситуация наблюдается и с мотобуксировщиками, где важна «паровозная» тяга, не зависящая от скорости разгона и мощности. Таким образом, вариатор Сафари для снегоходов должен обладать определенными характеристиками:

1. Простота обслуживания — один из ключевых факторов при выборе техники. Компактные размеры и простая конструкция вариатора позволяют выполнять профилактические работы, мелкий ремонт и замену отдельных деталей самостоятельно, если у пользователя есть базовые технические знания и инструменты.
2. Низкая стоимость агрегата и запасных частей. Эта система предназначена для снегоходов, и ее полная стоимость редко превышает 6 000 рублей. В сравнении с конкурентами, этот показатель ниже в среднем на 15-20%.
3. Удобство установки также играет важную роль в эксплуатации. Замена осуществляется с использованием специального инструмента и требует последующей регулировки. В отличие от аналогов, этот тип не требует особых навыков ремонта (за исключением регулировки, которая может быть трудоемкой).
4. Тяговые характеристики данного вариатора высоки по меркам снегоходов. Среди аналогичных устройств этот агрегат занимает лидирующие позиции, позволяя буксировать несколько взрослых пассажиров или груз массой до 150 кг на буксировщике.

Высокая надежность вариатора неоднократно подтверждалась владельцами снегоходов. Система спроектирована для работы в условиях низких температур и идеально подходит для таких местностей. Даже при превышении максимальной тяговой нагрузки агрегат справлялся с задачами, не проявляя конструктивных недостатков.

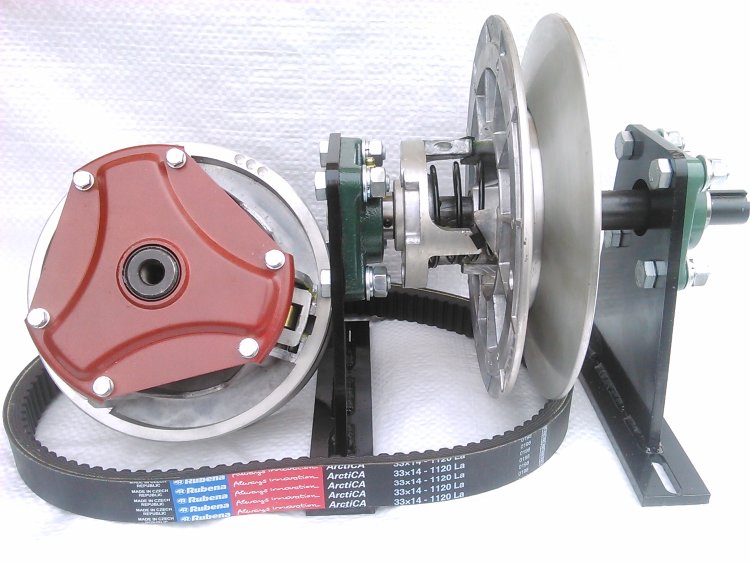

На фото представлено устройство в собранном виде.

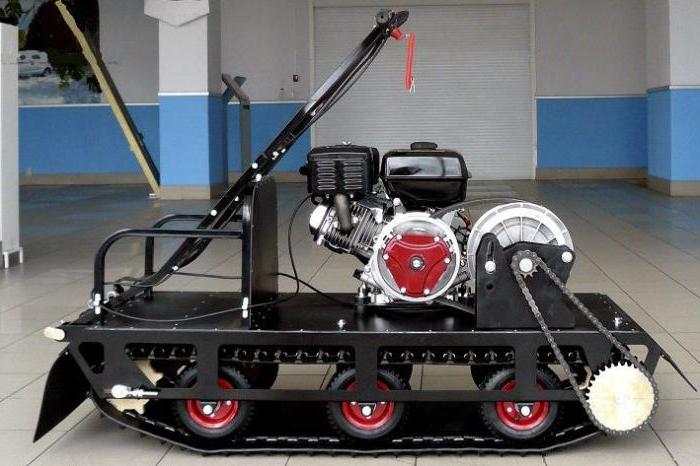

Вариаторы для мотобуксировщиков. Делаем правильный выбор.

Какой вариатор лучше – Альпина или Сафари

В области мотобуксировщиков и снегоходов наблюдается активная конкуренция между двумя известными моделями трансмиссий – Сафари и Альпина. Оба варианта устанавливаются на снегоходы Тайга и Буран и имеют схожие параметры, отличия заключаются лишь в некоторых деталях, таких как максимальные обороты и общий вес. Однако при более тщательном анализе можно выделить несколько аспектов, которые могут склонить выбор в пользу Сафари:

• максимальная буксировочная способность Сафари немного выше – 150 кг против 140 кг у Альпины;
• максимальное количество оборотов у Сафари также превышает аналогичный показатель Альпины, что способствует достижению большей скорости;
• оба варианта зарекомендовали себя как надежные устройства с хорошей репутацией среди пользователей и достаточно просты в ремонте;
• по цене оба варианта находятся в одном диапазоне – вариатор Сафари или Альпина можно приобрести за 4-6 тысяч рублей.

С небольшим преимуществом по потребительским характеристикам Сафари обходит Альпину. Другие модели, как отечественного, так и китайского производства, значительно уступают этим двум по своим параметрам.

Интересные факты

Вот несколько интересных фактов о вариаторе «Сафари» и его применении на снегоходах «Буран», «Тайга» и мотобуксировщиках:

1. Универсальность применения: Вариатор «Сафари» был разработан для улучшения динамических характеристик снегоходов и мотобуксировщиков. Он позволяет эффективно передавать мощность от двигателя к колесам или гусеницам, что значительно улучшает проходимость и маневренность техники в сложных условиях, таких как глубокий снег или грязь.

2. Простота обслуживания: Вариатор «Сафари» отличается простотой конструкции и легкостью в обслуживании. Это делает его популярным выбором среди владельцев снегоходов и мотобуксировщиков, так как позволяет самостоятельно проводить ремонт и настройку без необходимости обращения в сервисные центры.

3. Эффективность в условиях низких температур: Вариаторы, такие как «Сафари», разработаны с учетом работы в экстремально низких температурах, что делает их особенно надежными для использования в северных регионах. Они обеспечивают стабильную работу и высокую эффективность даже при сильных морозах, что критически важно для пользователей, работающих в условиях сурового климата.

ЧТО СЛУЧИЛОСЬ С САФАРИ ? ВАРИАТОР НА СНЕГОХОД БУРАН

Технические характеристики вариатора Сафари

Технические характеристики данного агрегата стандартны для своего сегмента, но имеют некоторые отличия от ближайших конкурентов:

1. Диаметр устройства составляет 210 мм, что обусловлено особенностями работы с двигателем снегохода. Этот размер типичен для данного класса, с допустимыми отклонениями в 10-20 мм. Благодаря таким параметрам система легко устанавливается в штатные места снегоходов Буран и Тайга, а также в большинстве мотобуксировщиков.
2. Длина агрегата равна 167 мм, что связано с его конструкцией. Именно на такую длину рассчитаны штатные посадочные места снегоходов, с небольшими допусками. Это означает, что при установке владельцу не потребуется вносить изменения в конструкцию или прикладывать дополнительные усилия.
3. Максимальная буксируемая масса составляет 150 кг. Это позволяет снегоходу перевозить водителя и пассажира, а буксировщику — груз в 1-2 полных тележках. На практике вариатор часто справляется с большими нагрузками без ущерба для своего состояния.
4. Вес устройства составляет 3,8 кг, что упрощает его установку и демонтаж в случае поломки. Благодаря своим размерам и стандартным параметрам установки вариатор Сафари позволяет легко проводить ремонтные работы, включая замену вышедших из строя деталей и регулировку ремней и шкивов.

Важно! Принцип работы и технические характеристики устройства зависят от его специфики. Однако производитель не несет ответственности за корректную работу агрегата в случае его установки на неисправные устройства.

Устройство и чертеж вариатора Сафари

Устройство клиноременного механизма отличается простой конструкцией, что обеспечивает его высокую надежность.

В состав этого устройства входят несколько ключевых компонентов:

• упор;
• нажимной механизм с пружиной;
• два основных шкива, которые функционируют как ведущий и ведомый шкив вариатора Сафари;
• крышки корпуса;
• ремень для вариатора Сафари;
• вал вариатора;
• грузики конуса.

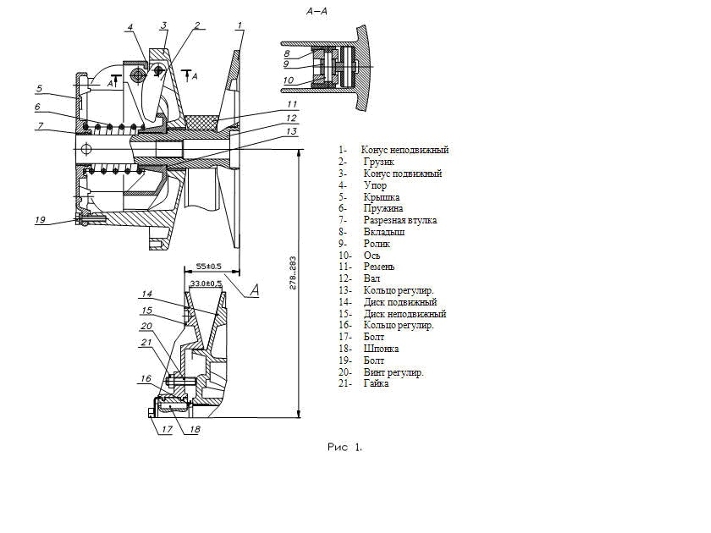

Схема иллюстрирует устройство вариатора.

Пружины вариатора «Сафари» для снегохода «Буран» и мотобуксировщиков.

Принцип работы вариатора Сафари

Принцип работы этого устройства основан на центробежной силе, возникающей при вращении коленвала двигателя. Когда скорость вращения достигает 2200 оборотов в минуту, эта сила начинает воздействовать на грузики и конус, который начинает вращаться.

Под действием этой силы приводной ремень прижимается к конусу, что позволяет передавать крутящий момент. В результате снегоход начинает движение или увеличивает скорость. Уникальность механизма заключается не только в специфическом передаточном числе вариатора сафари, но и в отсутствии ступеней, что связано с конструктивными особенностями коробки.

Как установить вариатор Сафари

Для правильной установки вариатора на снегоходах и буксировщиках важно следовать рекомендациям производителя и соблюдать меры безопасности. Устройства должны быть отключены от источника питания, а все системы — исправны. В противном случае возможны сбои в работе вариатора.

Если во время установки обнаружится неисправность, её нужно устранить до завершения монтажа. Установка трансмиссии вариатора сафари не требует специальных навыков ремонта, достаточно иметь ключи для регулировки зазоров с различными головками.

Установка вариатора Сафари на мотобуксировщик

При установке устройства на мотобуксировщик производитель не предполагает значительных отличий. На большинстве буксировщиков есть место для монтажа вариатора, который подходит по размерам. Процесс установки аналогичен установке на снегоходы, но регулировка холостого хода и крутящего момента имеет свои особенности. Буксировщику не нужна высокая скорость — акцент сделан на тяговые характеристики. Поэтому важно правильно установить зазоры и прижимную силу шкивов, учитывая особенности повышенной тяги устройства.

Установка вариатора сафари на «Буран» и «Тайгу»

Для установки устройства в корпус снегохода необходимо следовать рекомендациям производителя:

• Перед началом установки снимите старый аппарат и проверьте работоспособность остальных систем буксировщика или снегохода. Очистите пазы для монтажа;
• Конус устройства соедините с коленчатым валом двигателя снегохода: одна часть должна быть соединена с валом, а другая — с упором с помощью резьбы;
• Шкивы устанавливайте с использованием крепежа в предусмотренные посадочные места. Между ними закрепите ремень (в дальнейшем потребуется регулировка холостого хода и установка);
• После установки корпуса настройте работу системы с данным двигателем. Обратите внимание на зазоры между шкивами и прижимную силу пружины, помимо холостого хода.

Важно! При установке устройства в штатное место строго следуйте рекомендациям производителя. Неправильная установка компонентов может привести к некорректной работе вариатора.

Как настроить вариатор Сафари

Настройка вариатора Сафари должна выполняться строго по рекомендациям производителя. Этот процесс включает несколько шагов:

1. После установки нового устройства в предусмотренное место отрегулируйте зазоры между шкивами.
2. Настройте силу натяжения с помощью динамометрического ключа, так как от этого параметра зависит эффективность передачи крутящего момента.

Эту процедуру следует выполнять при установке двигателя в нейтральном положении.

Регулировка вариатора Сафари на мотобуксировщиках

Регулировка устройства осуществляется с помощью специальных ключей и в соответствии с нормами эксплуатации. Для этого выполните следующие шаги:

1. С помощью ключей установите расстояние между ремнем и конусом. Рекомендуемое значение — 33 мм. Если расстояние увеличится, ремень ослабнет, что негативно скажется на его тяговых характеристиках. При слишком сильном натяжении и уменьшении расстояния нагрузка на деталь станет чрезмерной.
2. Установите прогиб приводного ремня. Это расстояние должно составлять 32 мм, что обеспечивает правильное натяжение детали.

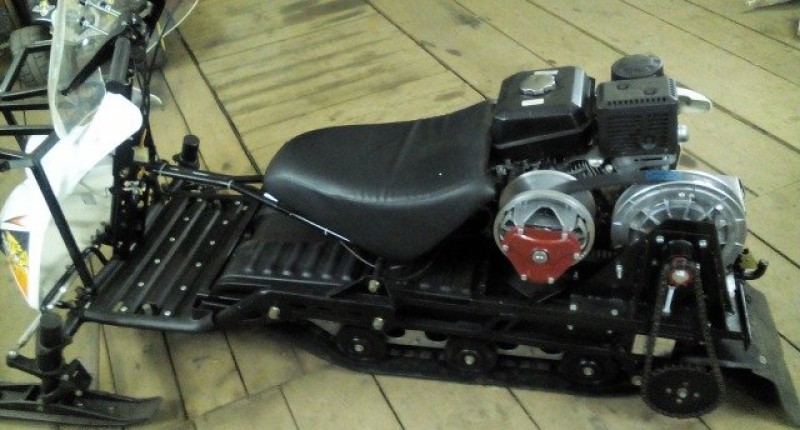

На фотографии представлена трансмиссия снегохода.

Регулировка вариатора Сафари на «Буране» и «Тайге»

Регулировка оборудования на снегоходах моделей Буран и Тайга выполняется аналогично процессу на буксировщиках. Все шаги следует осуществлять в той же последовательности. При установке новых компонентов необходимо использовать предусмотренные смазочные материалы. Кроме стандартных инструментов, владельцу потребуется динамометрический ключ для правильной установки зазоров и задания необходимого усилия натяжения ремня.

Важно! При настройке оборудования строго соблюдайте последовательность действий. Нарушение порядка приведет к некачественной настройке.

Чем смазывать вариатор Сафари

Для смазки основных и вспомогательных элементов конструкции производитель предлагает несколько составов:

• ЦИАТИМ – вязкое смазывающее средство, которое не пропускает влагу и сохраняет шкивы в хорошем состоянии даже в агрессивной среде. Продается в стандартной упаковке с распылителем;
• Литол – аналогичный продукт, который дополнительно защищает от коррозии и полностью покрывает обрабатываемую деталь.

Владельцы также могут использовать силиконовые смазки других брендов, но их эффективность должна соответствовать вышеупомянутым средствам, иначе возможны поломки.

Как смазать вариатор Сафари

Чтобы смазать отдельные компоненты системы, нужно снять корпус, а при необходимости — шкивы, отсоединить валы и ослабить пружину. После этого владелец получит доступ ко всем элементам, нуждающимся в смазке. Рекомендуется использовать специальные смазочные материалы, одобренные производителем, такие как ЦИАТИМ или Литол.

Обратите внимание! Убедитесь, что снегоход выключен и находится на нейтральной передаче. В противном случае может произойти неконтролируемая деформация деталей, что приведет к необходимости их полной замены.

Как разобрать вариатор Сафари

Чтобы разобрать вариатор, владельцу понадобится набор ключей с различными головками. Процесс включает несколько шагов:

• снять крышку заглушки, в которой находится устройство (снегоход должен быть выключен);
• отсоединить ведомые элементы вариатора от двигателя снегохода;
• ослабить давление шкивов и снять ремень;
• отсоединить пружину, предварительно ослабив её натяжение.

После выполнения этих действий можно снять корпус, открутив его от посадочных мест.

Неисправности вариатора Сафари

К числу наиболее распространенных неисправностей, возникающих при неправильной эксплуатации, относятся:

1. Неправильная установка устройства, что может привести к механическим повреждениям, некорректной работе вариатора Сафари и выходу из строя двигателя из-за перегрузок.
2. Заклинивание шкивов при значительных нагрузках или отсутствии регулярной профилактической смазки. Эта проблема может потребовать полной замены устройства.
3. Износ вкладышей из-за недостатка смазки или потери их свойств в результате перегрузок или старения.

Эти неисправности встречаются чаще всего и требуют своевременного контроля состояния вкладышей и их замены.

Ремонт вариатора Сафари своими руками

Ремонт этого устройства можно проводить как в специализированном сервисном центре, так и самостоятельно. При первых признаках неисправности остановите работу мотора и, если есть ключи, выполните частичную или полную разборку устройства. После обнаружения поломки замените поврежденную деталь на новую или попытайтесь восстановить её работоспособность. Однако из-за особенностей конструкции вернуть поврежденному механизму его первоначальные характеристики, как правило, не удается, так как работа вариатора требует целостности устройства и точной подгонки всех компонентов.

Правила эксплуатации и ухода

Правила эксплуатации зависят от условий работы трансмиссии и рекомендаций производителя. Чтобы вариатор сохранял работоспособность на протяжении многих тысяч километров, владельцу следует:

• регулярно смазывать закрепленный вал специальными смазочными средствами, такими как циатим или литол, каждые 3 000 км пробега;
• проводить профилактическую частичную разборку коробки каждые 5 000 км для проверки состояния втулок и вкладышей на предмет износа.

Важно избегать перегрузок во время эксплуатации.

Заключение

Вариатор Сафари — надежный и доступный компонент для снегоходов моделей Буран и Тайга, который завоевал популярность среди пользователей. При правильной эксплуатации он может служить своему владельцу многие годы, не требуя серьезных ремонтов или полной замены.

Алексей, 44 года, Вологда. Владелец снегохода Тайга.
Я приобрел свой снегоход давно, и на нем была установлена коробка передач Сафари. Я полностью доволен этим аппаратом. У меня возникли трудности с настройкой шкивов, но благодаря видеоинструкциям я справился самостоятельно. У меня уже 20 тысяч километров накатано, и к работе вариатора нет нареканий. Он отлично тянет в любых погодных условиях и с любым грузом. Хотя слышал о его чувствительности к влаге, у меня с этим проблем не возникало. Рекомендую всем любителям снегоходов.

Василий, 39 лет, Ярославль. Владелец снегохода Буран.
Когда я покупал свой снегоход, на нем стоял китайский вариатор. Он прослужил недолго, хотя иногда справлялся с грузом до 200 кг. После его поломки я решил установить вариатор Сафари. Установка прошла без проблем, и вот уже 7 лет он служит мне верой и правдой. Он также способен тянуть больше, чем положено, но в отличие от китайского варианта, не перегревается и не выходит из строя в критических ситуациях. Я очень доволен своим выбором.

Сравнение вариатора Сафари с другими типами трансмиссий

Вариатор Сафари представляет собой уникальное решение для мототехники, включая снегоходы «Буран» и «Тайга», а также мотобуксировщики. В отличие от традиционных трансмиссий, таких как механические и автоматические коробки передач, вариатор обеспечивает плавное изменение передаточного отношения без резких переключений. Это позволяет добиться более эффективного использования мощности двигателя и улучшает управляемость техники в различных условиях.

Одним из основных преимуществ вариатора Сафари является его способность поддерживать оптимальные обороты двигателя в зависимости от нагрузки и скорости. Это особенно важно для снегоходов, которые часто эксплуатируются в сложных условиях, таких как глубокий снег или крутые склоны. Вариатор автоматически подстраивается под изменения в условиях эксплуатации, что позволяет избежать перегрузки двигателя и продлить срок его службы.

Сравнивая вариатор Сафари с механическими трансмиссиями, можно отметить, что последние требуют от водителя постоянного контроля за переключением передач. Это может быть утомительным, особенно при длительных поездках. Вариатор же освобождает водителя от необходимости постоянно переключать передачи, что делает управление более комфортным и менее утомительным.

Автоматические трансмиссии, в свою очередь, также предлагают удобство в управлении, но часто страдают от недостатка отзывчивости и могут не всегда обеспечивать необходимую мощность на низких оборотах. Вариатор Сафари, благодаря своей конструкции, обеспечивает более высокую эффективность передачи мощности, что особенно важно при старте и в условиях низкой сцепляемости.

Еще одним важным аспектом является вес и размеры трансмиссий. Вариатор Сафари, как правило, легче и компактнее своих механических и автоматических аналогов, что позволяет снизить общий вес снегохода или мотобуксировщика. Это, в свою очередь, улучшает маневренность и проходимость техники, что критично для эксплуатации в условиях зимней природы.

Кроме того, вариатор Сафари требует меньшего обслуживания по сравнению с механическими трансмиссиями, которые могут нуждаться в регулярной замене масла и других расходных материалов. Вариатор, как правило, имеет более длительный срок службы и меньше подвержен износу, что делает его более экономически выгодным выбором для владельцев снегоходов и мотобуксировщиков.

Таким образом, вариатор Сафари представляет собой современное и эффективное решение для мототехники, обеспечивая высокую производительность, комфорт в управлении и низкие эксплуатационные расходы. Его преимущества делают его предпочтительным выбором для многих владельцев снегоходов «Буран», «Тайга» и мотобуксировщиков, стремящихся к максимальной эффективности и надежности своей техники.

Отзывы пользователей о вариаторе Сафари

Вариатор Сафари, разработанный для снегоходов «Буран», «Тайга» и мотобуксировщиков, стал предметом обсуждения среди пользователей, которые стремятся улучшить характеристики своих транспортных средств. Отзывы о данном вариаторе варьируются от положительных до критических, что позволяет составить полное представление о его достоинствах и недостатках.

Одним из основных преимуществ, отмечаемых пользователями, является улучшение динамических характеристик. Многие владельцы снегоходов сообщают о более плавном разгоняющем процессе и увеличении максимальной скорости. Это связано с тем, что вариатор Сафари обеспечивает более точную передачу мощности от двигателя к колесам, что особенно важно при движении по сложным снежным маршрутам.

Кроме того, пользователи отмечают, что вариатор Сафари значительно улучшает управляемость транспортного средства. Благодаря оптимизированной работе вариатора, снегоходы становятся более отзывчивыми на поворотах и легче справляются с препятствиями. Это особенно важно для тех, кто использует свои машины в условиях глубокого снега или на сложных трассах.

Однако не все отзывы о вариаторе Сафари положительные. Некоторые пользователи указывают на необходимость регулярного обслуживания и настройки, чтобы поддерживать его в рабочем состоянии. Вариатор требует внимательного подхода, и не все владельцы готовы тратить время на его обслуживание. Также встречаются мнения о том, что установка вариатора может потребовать дополнительных затрат на адаптацию и модификацию снегохода.

Критические отзывы также касаются долговечности вариатора. Некоторые пользователи сообщают о преждевременном износе деталей, что может привести к необходимости замены. Это подчеркивает важность выбора качественных комплектующих и соблюдения рекомендаций производителя при установке и эксплуатации.

В целом, вариатор Сафари на «Буран», «Тайгу» и мотобуксировщики вызывает интерес у пользователей благодаря своим улучшенным характеристикам и возможностям. Тем не менее, потенциальные покупатели должны учитывать как положительные, так и отрицательные отзывы, чтобы сделать осознанный выбор и обеспечить максимальную эффективность работы своего транспортного средства.

Перспективы развития вариатора Сафари

Вариатор Сафари, разработанный для использования на снегоходах «Буран» и «Тайга», а также на мотобуксировщиках, представляет собой важный элемент, который значительно улучшает эксплуатационные характеристики этих транспортных средств. С момента своего появления вариатор Сафари зарекомендовал себя как надежный и эффективный механизм, обеспечивающий плавный и бесшумный ход, что особенно важно в условиях зимней эксплуатации.

Одним из ключевых аспектов вариатора Сафари является его конструкция, которая позволяет оптимизировать передачу мощности от двигателя к колесам или гусеницам. Это достигается за счет использования системы шкивов и ремней, которые автоматически подстраиваются под изменяющиеся условия движения. В результате, снегоходы и мотобуксировщики, оснащенные вариатором Сафари, демонстрируют высокую маневренность и способность преодолевать сложные участки местности.

Перспективы развития вариатора Сафари связаны с несколькими направлениями. Во-первых, это улучшение материалов, используемых в производстве компонентов вариатора. Современные технологии позволяют создавать более прочные и легкие материалы, что может снизить общий вес конструкции и повысить ее долговечность. Во-вторых, разработка новых систем управления вариатором, которые позволят более точно регулировать параметры работы в зависимости от условий эксплуатации. Это может включать в себя электронные системы, которые будут автоматически адаптироваться к нагрузкам и изменению рельефа.

Также стоит отметить возможность интеграции вариатора Сафари с новыми типами двигателей, включая электрические и гибридные. Это открывает новые горизонты для экологически чистых технологий, которые становятся все более актуальными в современном мире. Использование вариатора в сочетании с такими двигателями может значительно повысить эффективность и снизить уровень выбросов.

Не менее важным является и развитие сервисного обслуживания вариатора Сафари. Упрощение процесса замены и ремонта компонентов, а также создание доступной сети сервисных центров, способствующих быстрому восстановлению работоспособности, являются важными факторами для повышения популярности данного вариатора среди пользователей.

В заключение, вариатор Сафари на «Буран», «Тайгу» и мотобуксировщики имеет значительный потенциал для дальнейшего развития. Улучшение его характеристик, адаптация к новым технологиям и повышение удобства обслуживания могут сделать его еще более востребованным на рынке, что, в свою очередь, будет способствовать росту популярности снегоходов и мотобуксировщиков в условиях суровых зимних климатов.
