Коробка передач Иж Планета-5 является ключевым элементом трансмиссии этого мотоцикла, обеспечивая передачу мощности от двигателя к колесам и позволяя водителю управлять скоростью и динамикой движения. В данной статье мы подробно рассмотрим устройство коробки передач, представим схему ее работы, а также расскажем, сколько масла необходимо заливать для оптимальной работы КПП. Кроме того, вы узнаете о процессе разборки и сборки коробки, а также о наиболее распространенных неисправностях, что поможет вам поддерживать мотоцикл в исправном состоянии и продлить срок его службы.

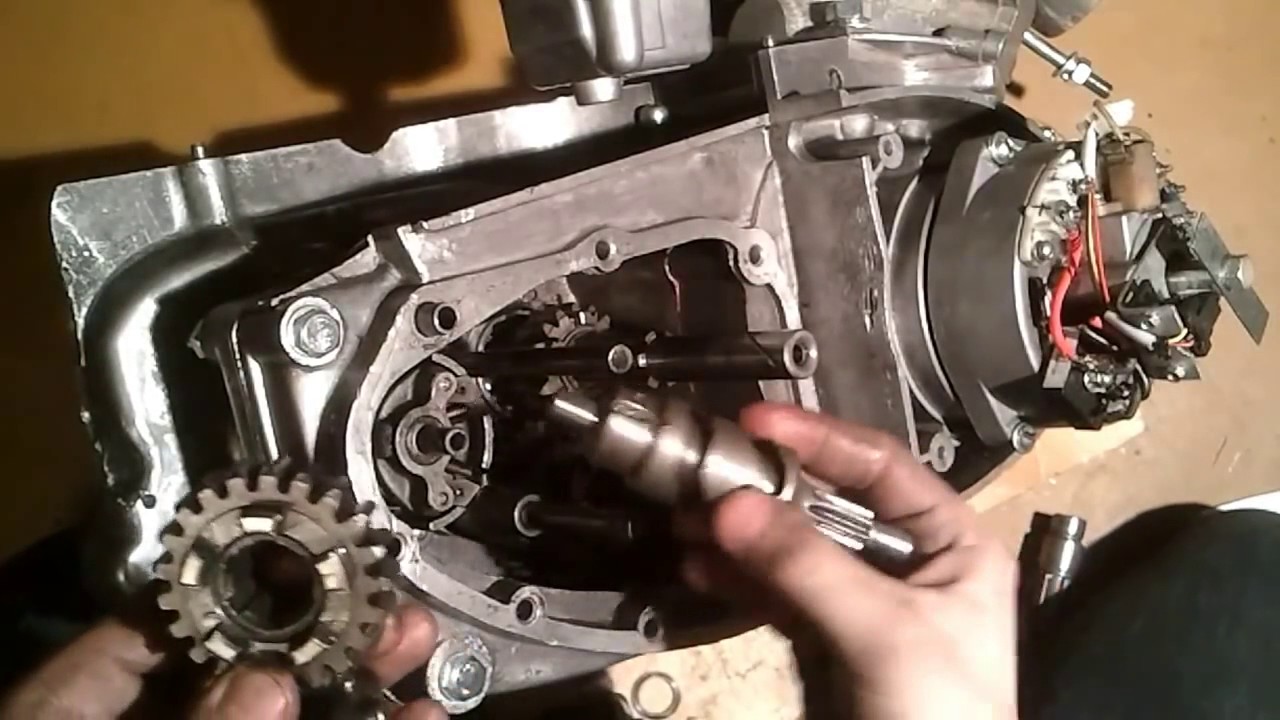

Как выглядит коробка от Иж Планета-5
Коробка передач мотоцикла Иж Планета-5 — это четырехступенчатая, трехвальная конструкция с постоянным зацеплением прямозубых шестерен. Переключение передач осуществляется ножным механизмом. В системе предусмотрены четыре передачи и одно нейтральное положение. КПП выглядит следующим образом:

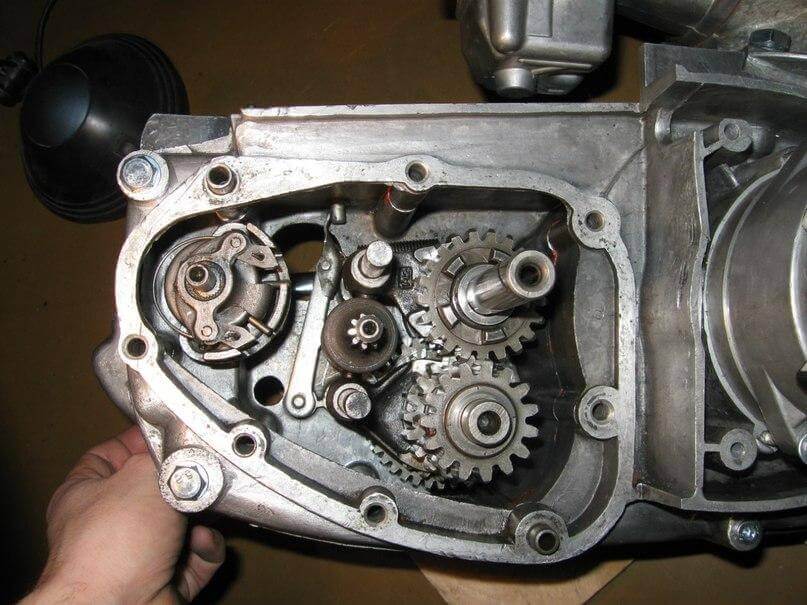

Главное преимущество этой коробки передач — возможность ремонта без разборки двигателя или его снятия с рамы. Это значительно упрощает обслуживание. Несмотря на регулярные проблемы в работе, КПП легко восстанавливается при наличии базовых знаний.

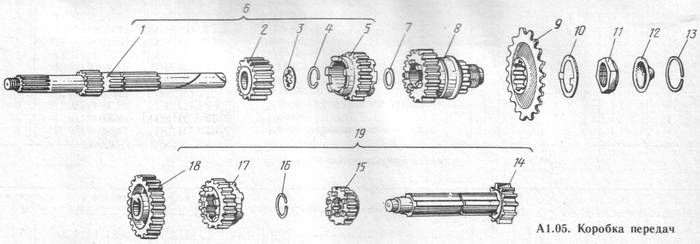

Схема коробки передач Иж Планета-5
Чтобы правильно обращаться с мотоциклом, нужно не только понимать принципы его работы и правила эксплуатации, но и разбираться в конструкции. Это особенно важно, когда возникает необходимость самостоятельно отремонтировать какой-либо элемент, например, коробку передач. Схема КПП Иж Планета-5 представлена ниже:
Каждая деталь описана в соответствии с её номером.
- Первичный вал коробки передач мотоцикла Иж Планета.
- Шестерня для II передачи.
- Упорная шайба.
- Кольцо для установки компонентов.
- Шестерня для II и III передачи.
- Первичный вал в сборе.
- Шайбы.
- Придаточный вал с подшипником.
- Звездочка для вторичного вала.
- Стопорная шайба.
- Гайка для вторичного вала.
- Гаечный колпачок для вторичного вала.
- Кольцо.
- Промежуточный вал.
- Шестерня для III передачи.
- Установочное кольцо.
- Шестерня для I и IV передачи.
- Полный комплект шестерни I передачи.
- Промежуточный вал с шестернями.
После изучения схемы и её компонентов можно переходить к разборке коробки передач.
Важно отметить, что, несмотря на простоту схемы, для успешного ремонта необходимо знать правила и инструкции по сборке и разборке. Это обеспечит высокое качество выполняемых работ.
| Параметр | Значение | Примечание |
|---|---|---|
| Объем масла в коробке передач | 1,5 литра | Рекомендуемое количество масла |
| Тип масла | Моторное масло 10W-40 | Рекомендуемая вязкость |
| Схема заливки масла | Заливная пробка находится сверху | Убедитесь в отсутствии утечек |
Интересные факты
Вот несколько интересных фактов о коробке передач Планета-5:
-
Объем масла: Коробка передач Планета-5 требует около 1,5 литра масла для нормальной работы. Важно использовать рекомендованное масло, чтобы обеспечить оптимальную смазку и защиту деталей.
-
Схема переключения: Коробка Планета-5 имеет уникальную схему переключения, которая позволяет водителю быстро и эффективно переключаться между передачами. Это достигается благодаря использованию механизма с синхронизаторами, что делает переключение более плавным и уменьшает износ.
-
Применение: Коробка передач Планета-5 широко использовалась на различных моделях мотоциклов, таких как Иж и Урал, что сделало её одной из самых популярных и узнаваемых коробок в советском мотоциклетном производстве. Благодаря своей надежности и простоте в обслуживании, она завоевала доверие многих мотоциклистов.
Как переключать передачи в Иж Планета-5
Для начинающих переключение передач на мотоцикле может показаться сложным. Однако благодаря конструкции коробки передач это не так уж трудно.
На мотоциклах различают два типа переключения передач: «вверх» и «вниз». Первый тип используется для включения более высокой передачи, а второй — для понижения.
Чтобы увеличить скорость на Иж Планета-5, выполните следующие шаги:
- включите первую передачу и постепенно разгоняйтесь;
- резко отпустите газ, снижая обороты, и выжмите рычаг сцепления;
- переключите на следующую передачу;
- отпустите сцепление и увеличивайте скорость, повышая обороты.
При подъеме в гору для повышения мощности заднего колеса может потребоваться переключение на низкую передачу. В этом случае выполните следующие действия:
- снизьте скорость и выжмите рычаг сцепления;
- включите низкую передачу;
- отпустите сцепление и добавьте газ.
Вал переключения передач на Иж Планета имеет следующие режимы: первая (включается нажатием вниз), вторая и остальные до четвертой (включаются вверх), а между второй и третьей передачами находится нейтральное положение.
Сколько масла в коробке Планета-5
Производитель указывает, что для КПП Иж Планета-5 требуется всего 1 литр масла. Этот объем четко обозначен на встроенном щупе, что позволяет легко проверять уровень масла в трансмиссии.
Для надежной работы мотоцикла и коробки передач важно регулярно контролировать уровень масла и своевременно его заменять. Это обеспечит бесперебойную эксплуатацию мототранспорта на протяжении длительного времени.
Замена масла в КПП Иж Планета-5
Замена масла в коробке передач Иж Планета-5 — важная часть регулярного технического обслуживания. Эту процедуру необходимо выполнять не один раз в процессе эксплуатации. Если ваш Иж Планета-5 новый, первую замену масла следует провести после первых 500 км пробега, а затем повторять каждые 10 000 км. Рекомендуется выполнять замену сразу после использования мотоцикла, пока масло еще теплое. Процесс замены включает следующие шаги:
- Установите мотоцикл на центральную подставку для удобства работы.
- Под картер двигателя поместите емкость объемом 1,5-2 литра для слива отработанного масла.
- В нижней части картера открутите сливную пробку с помощью ключа на 22 мм и слейте масло.
- Закрутите сливную пробку обратно.
- Перейдите к лючку-эмблеме на левой крышке картера. Ослабьте задний винт крепления и полностью выкрутите передний.
- Поверните лючок, который держится на заднем винте, чтобы открыть «окно» в крышке картера. В это отверстие добавьте новое масло для двигателя. Затем установите все обратно и закрутите.
Обратите внимание! Не рекомендуется использовать трансмиссионное масло в коробке передач Иж Планета-5. Из-за его густоты и вязкости может произойти склеивание дисков сцепления, что особенно заметно в холодные дни или при длительной стоянке мотоцикла.
Вы можете посмотреть видео о замене масла по следующей ссылке:
Сборка и разборка КПП Иж Планета-5
Перед разборкой коробки передач необходимо выполнить ряд подготовительных мероприятий. В этот процесс входит полная разборка сцепления, системы запуска и моторной передачи. Также следует слить трансмиссионную жидкость. После этого можно переходить к снятию коробки передач.
Сначала открутите восемь винтов, крепящих коробку с правой стороны двигателя. Затем демонтируйте подножки для водителя, рычаг тормоза, картерную крышку и другие элементы, расположенные на поверхности.

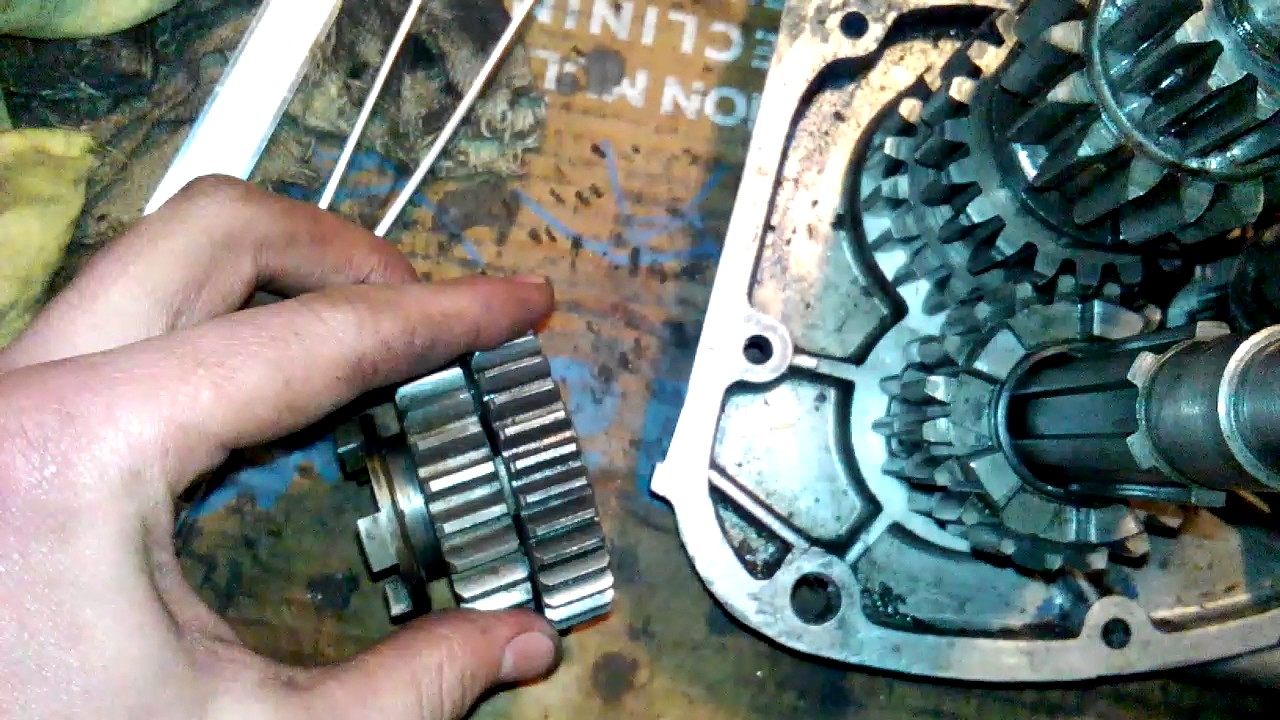

Основной этап разборки включает внутренние компоненты узлов. На этом этапе необходимо извлечь вторичный вал и сектор. При извлечении вала с подшипником могут выпасть ролики, поэтому будьте осторожны. Затем впрессовывается сальник. С первичного вала снимаются шестеренки второй и третьей скорости, после чего производится его полный демонтаж. Удаляются верхние и нижние вилки.

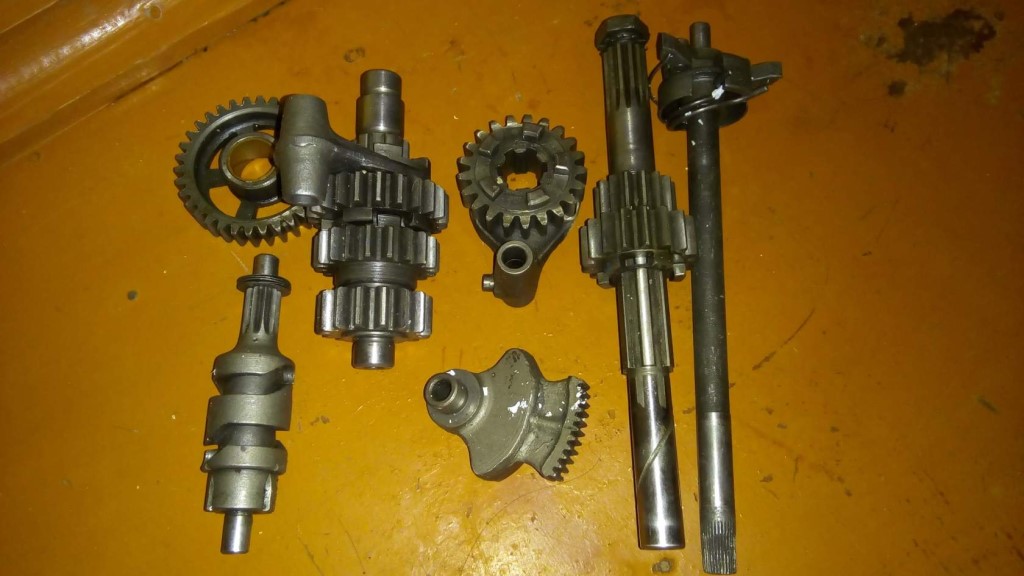

На завершающем этапе работы с промежуточным валом его извлекают, отгибают фиксаторы с индикатором нейтрала и вытаскивают копирный валик. Также необходимо извлечь регулировочные шайбы. Далее вынимается переключающий механизм. На этом этапе можно приступать к замене поврежденных или изношенных деталей, так как разборка завершена.
Сборка коробки передач Иж Планета-5 осуществляется по ранее представленным схемам и включает несколько шагов:
- Установите первичный вал Иж Планета-5, размеры которого, если он заменяется, должны точно соответствовать оригиналу.
- Установите зубчатое кольцо первой скорости проточкой вниз.
- Установите пружину возврата вместе с валом переключения передач.
- Ставьте вилочки и зубчатки первичного вала.
- Возьмите копирный валик, наденьте на него регулировочные шайбы и произведите установку.
- Зафиксируйте сектор переключения скоростей.
- Установите храповик с пружиной, затем втулку барабана сцепления и сам барабан.
- В завершение залейте масло в коробку передач, уровень которого можно проверить с помощью щупа.
Если все этапы выполнены правильно, то после ремонта коробка передач мотоцикла прослужит долго. Подробное видео о разборке и сборке коробки передач Иж Планета можно найти в видео:
Частые неисправности КПП Иж Планета-5
Одной из распространенных проблем является случайное выбивание второй передачи. Также иногда исчезает четвертая передача. Сбои в работе других передач случаются реже. Еще одной распространенной неисправностью является затрудненное переключение скоростей с повышенной на пониженную, что может быть вызвано заклиниванием. Обычно это происходит из-за повреждения пружин переключательного механизма.
Частой проблемой также является трудное переключение передач. Этот сбой указывает на износ регулировочных шайб. Однако большинство неисправностей в системе переключения передач Иж Планеты-5 можно устранить самостоятельно.
Ремонт коробки передач Планета-5
Ремонт коробки передач начинается с разборки. На этом этапе специалисты определяют причину поломки и заменяют необходимые компоненты. Рекомендуется приобретать детали в комплекте, чтобы избежать несоответствий в размерах при сборке. Следуя этим рекомендациям, можно выполнить ремонт КПП самостоятельно без особых трудностей. Для удобства полезно подписывать детали во время разборки и раскладывать их на чистой поверхности, чтобы предотвратить попадание посторонних предметов в механизм.
Качество работы напрямую влияет на конечный результат. Поэтому важно тщательно следить за выполнением всех этапов сборки КПП с новыми деталями, заменяющими старые.
Заключение
Коробка передач Иж Планета-5 часто ломается, но её можно восстановить самостоятельно, что позволяет сэкономить на ремонте. Простота конструкции делает процесс доступным даже для новичков, если они проявят желание. Схема коробки передач несложна для понимания. Важно внимательно изучить инструкцию по разборке и сборке. Прежде чем начать ремонт, необходимо выяснить причину неисправностей в коробке.
Советы по выбору масла для КПП Иж Планета-5
При выборе масла для коробки передач мотоцикла Иж Планета-5 необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежную работу трансмиссии и продлить срок службы механизма. Важно помнить, что коробка передач является одним из самых нагруженных узлов мотоцикла, и правильный выбор масла может существенно повлиять на его эксплуатационные характеристики.
Во-первых, необходимо обратить внимание на тип масла. Для КПП Иж Планета-5 рекомендуется использовать масла, соответствующие стандартам API GL-4 или GL-5. Эти масла обеспечивают необходимую защиту от износа, коррозии и окисления, что особенно важно для работы в условиях высоких нагрузок и температур.
Во-вторых, стоит учитывать вязкость масла. Для коробки передач Иж Планета-5 оптимальным вариантом является масло с вязкостью 80W-90. Эта вязкость обеспечивает хорошую текучесть при низких температурах и достаточную защиту при высоких нагрузках. Важно помнить, что использование масла с неподходящей вязкостью может привести к ухудшению работы трансмиссии и увеличению износа деталей.
Также следует обратить внимание на состав масла. Синтетические масла, как правило, обладают лучшими эксплуатационными характеристиками по сравнению с минеральными. Они обеспечивают более стабильную работу при различных температурных режимах и имеют более длительный срок службы. Однако, если вы предпочитаете использовать минеральные масла, выбирайте качественные продукты от известных производителей.
Не забывайте о регулярной замене масла. Рекомендуется менять масло в коробке передач Иж Планета-5 каждые 5000 километров пробега или раз в год, в зависимости от условий эксплуатации. Это поможет избежать накопления загрязнений и продлить срок службы трансмиссии.
Наконец, перед заливкой нового масла обязательно проверьте уровень и состояние старого масла. Если оно имеет темный цвет, запах гари или содержит металлические частицы, это может свидетельствовать о наличии проблем в коробке передач, которые необходимо устранить до замены масла.
Следуя этим рекомендациям, вы сможете выбрать подходящее масло для коробки передач Иж Планета-5 и обеспечить надежную работу вашего мотоцикла на протяжении долгого времени.
Инструменты для обслуживания коробки передач Планета-5
Для качественного обслуживания коробки передач Планета-5 необходимо использовать определённые инструменты и материалы. Правильный выбор инструментов обеспечит не только удобство работы, но и её безопасность. Ниже перечислены основные инструменты, которые могут понадобиться при обслуживании данной коробки передач.
- Набор ключей: Для работы с болтами и гайками коробки передач потребуется набор ключей различных размеров. Рекомендуется использовать как рожковые, так и торцевые ключи для удобства доступа к труднодоступным местам.
- Отвертки: Плоские и крестовые отвертки помогут в демонтаже различных элементов, таких как крышки и крепления. Обратите внимание на качество отверток, чтобы избежать повреждения головок винтов.
- Динамометрический ключ: Этот инструмент необходим для затяжки болтов с заданным моментом, что особенно важно для обеспечения герметичности и надежности соединений.
- Пробка для слива масла: Специальная пробка или шланг для слива масла из коробки передач поможет избежать загрязнения и упростит процесс замены масла.
- Масленка: Для заливки нового масла в коробку передач потребуется масленка с тонким носиком, что обеспечит точность и чистоту процесса.
- Контейнер для слива масла: Необходимо подготовить ёмкость для сбора отработанного масла, чтобы избежать загрязнения окружающей среды.
- Фильтр для масла: При замене масла рекомендуется также заменить фильтр, если он предусмотрен конструкцией коробки передач. Для этого потребуется специальный инструмент для его демонтажа.
- Силиконовый герметик: В случае необходимости замены прокладок или герметизации соединений, силиконовый герметик поможет обеспечить надежную защиту от утечек.
- Перчатки и защитные очки: Не забывайте о средствах индивидуальной защиты. Перчатки защитят руки от загрязнений и механических повреждений, а очки уберегут глаза от возможных брызг масла.
Перед началом работы убедитесь, что у вас есть все необходимые инструменты под рукой. Это не только ускорит процесс обслуживания, но и сделает его более безопасным и эффективным. Правильное использование инструментов поможет избежать повреждений как самой коробки передач, так и других компонентов мотоцикла.
Обзор аналогичных моделей коробок передач
Коробка передач Планета-5 и её аналоги
Коробка передач Планета-5 является одной из самых известных и распространённых моделей среди мотоциклов советского производства. Однако, на рынке существует множество аналогичных моделей, которые также заслуживают внимания. В этом разделе мы рассмотрим несколько таких коробок передач, их особенности и отличия.
Коробка передач ИЖ-49
Коробка передач ИЖ-49 была разработана для мотоциклов ИЖ и имеет схожую конструкцию с Планетой-5. Она также представляет собой механическую коробку с четырьмя передачами. Основное отличие заключается в том, что ИЖ-49 имеет более простую систему переключения, что делает её более надёжной в эксплуатации. Объём масла, необходимый для этой коробки, составляет около 1,5 литра.
Коробка передач Урал
Коробка передач, используемая в мотоциклах Урал, отличается от Планеты-5 более мощной конструкцией, что позволяет ей справляться с большими нагрузками. Урал также имеет четырёхступенчатую коробку, но с возможностью включения задней передачи. Объём масла для коробки передач Урал составляет примерно 2 литра. Эта модель известна своей долговечностью и способностью работать в сложных условиях.
Коробка передач Днепр
Коробка передач Днепр, как и Урал, предназначена для более мощных мотоциклов с боковыми прицепами. Она также имеет четырёхступенчатую конструкцию, но отличается от Планеты-5 более сложной системой синхронизаторов, что позволяет более плавно переключать передачи. Объём масла для коробки передач Днепр составляет около 1,8 литра. Эта модель часто используется в туристических мотоциклах благодаря своей надёжности и комфорту в эксплуатации.
Коробка передач Ява
Коробка передач Ява, производимая в Чехословакии, также является достойным аналогом. Она имеет пять передач и отличается более современным дизайном и конструкцией. Объём масла для коробки передач Ява составляет около 1,2 литра. Эта модель известна своей лёгкостью в управлении и высокой производительностью, что делает её популярной среди мотоциклистов.
Сравнительный анализ
При сравнении коробок передач Планета-5 с аналогичными моделями, можно выделить несколько ключевых аспектов: надёжность, объём масла, количество передач и простота в эксплуатации. Каждая из моделей имеет свои преимущества и недостатки, и выбор зависит от предпочтений мотоциклиста и условий эксплуатации. Например, для городских поездок может подойти ИЖ-49, тогда как для дальних путешествий лучше выбрать Урал или Днепр.
Таким образом, выбор коробки передач зависит от множества факторов, включая тип мотоцикла, стиль вождения и личные предпочтения. Коробка передач Планета-5 остаётся популярной благодаря своей простоте и надёжности, но её аналоги также предлагают интересные решения для различных потребностей мотоциклистов.
