Замена диска сцепления на ВАЗ 2107-2101: пошаговая инструкция

Замена диска сцепления на автомобилях ВАЗ 2107 и 2101 — важная процедура, которая может значительно улучшить характеристики работы трансмиссии и повысить безопасность вождения. В этой статье мы подробно рассмотрим, как выполнить замену сцепления без снятия коробки передач, что позволит сэкономить время и деньги. Вы узнаете об устройстве узла сцепления, о том, как правильно выбрать детали от различных производителей, а также получите пошаговую инструкцию по замене системы своими руками. Также мы обсудим стоимость данной процедуры, что поможет вам лучше спланировать свои расходы.

Устройство сцепления ВАЗ 2107-2101

Замена сцепления на ВАЗ 2107 своими руками может быть сложной задачей для тех, кто не знаком с принципами работы и конструкцией этого узла. Сцепление играет ключевую роль в передаче крутящего момента от двигателя к трансмиссии, обеспечивая движение автомобиля. Эта деталь была разработана давно и за время производства модели не претерпела значительных изменений. Поэтому независимо от года выпуска автомобиля используется один и тот же стандартный образец сцепления.

Одной из особенностей системы ВАЗ 2107 является наличие всего одного диска. Такая конструкция считается более простой, надежной и долговечной по сравнению с многодисковыми системами, которые могут передавать больший крутящий момент. Однако для маломощного двигателя ВАЗ 2107 не требуется высокая мощность передачи от двигателя к трансмиссии, поэтому применяется однодисковая схема.

Система сцепления состоит из нескольких ключевых компонентов:

1. Вилка – металлическая деталь, один конец которой упирается в подшипник, а другой соединен с педалью сцепления. При нажатии на педаль вилка передает усилие на муфту и подшипник, обеспечивая разъединение системы. Поломки вилки случаются редко, но на сильно изношенных автомобилях могут возникать из-за усталости металла.

2. Подшипник отвечает за включение и выключение сцепления. При нажатии на педаль вилка воздействует на подшипник, который размыкает диск с корзиной, позволяя переключать передачи. Этот элемент системы подвергается значительным нагрузкам, так как используется каждый раз при переключении. Поэтому одной из самых распространенных поломок, наряду с износом корзины, является выход из строя подшипника, замена которого требует значительных усилий.

3. Корзина сцепления, или ведущий диск, предназначена для передачи крутящего момента от двигателя. Она соединяется с мотором и при включении сцепления прижимается к его частям, передавая крутящий момент. Корзина работает в связке с другими компонентами системы.

4. Ведомый диск или барабан редко становится причиной замены сцепления на ВАЗ 2106, так как испытывает небольшие нагрузки и изготовлен из высокопрочных сталей. Эта деталь при выключении сцепления прижимается к трансмиссии.

ЗАМЕНА СЦЕПЛЕНИЯ ЗА 15 МИНУТ! ВАЗ 2101-2107

Какое сцепление лучше выбрать на ВАЗ 2107-2101

На рынке автомобильных запчастей представлено множество изделий от различных производителей. В некоторых случаях места установки для основных систем могут отличаться. Например, для модели ВАЗ 2105 при замене сцепления подходят детали от других классических моделей отечественного автопроизводителя. Завод-изготовитель также продолжает выпуск запасных частей.

Однако наряду с взаимозаменяемыми моделями на рынке встречается много контрафактных товаров. Они могут соответствовать оригинальным запчастям по геометрическим характеристикам, но по техническим параметрам часто не выдерживают критики.

Важно отметить, что такая продукция часто не проходит и 10 тысяч километров пробега, требуя замены.

Наиболее надежным вариантом для покупки являются детали от завода-изготовителя АвтоВАЗ. Их можно проверить на специализированных ресурсах по номеру партии и серии. Такие изделия реже подделывают, и, несмотря на более высокую стоимость по сравнению с конкурентами, вероятность столкнуться с фальсификатом значительно ниже. Также известные своей надежностью агрегаты предлагают официальные поставщики комплектующих, так как для некоторых моделей, начиная с ВАЗ 2101 и заканчивая ВАЗ 2103, завод прекратил выпуск запасных частей и передал эту функцию подрядчикам.

Эти агрегаты при ремонте сцепления в сборе ВАЗ 2107 также можно проверить по идентификационным номерам, что делает покупку более безопасной. Оригинальные детали при должном уходе и аккуратном стиле вождения могут преодолеть порог в 100 тысяч километров пробега или более 5 лет эксплуатации без необходимости в ремонте.

Существуют простые правила при покупке как системы в сборе, так и ее отдельных компонентов:

• отсутствие шероховатостей на металлических поверхностях;
• отсутствие грубой обработки с большими технологическими зазорами, которые могут привести к выходу детали из строя;
• отсутствие посторонних жидкостей, масла и пятен;
• отсутствие люфтов в отдельных частях системы; при покупке полного комплекта все детали должны быть плотно подогнаны друг к другу.

У официальных производителей, помимо качественной сборки, имеются различные знаки, такие как тиснение или выштамповка партии, логотипа компании и другие идентификационные знаки.

Кроме отечественных поставщиков, для классических моделей подходят изделия некоторых иностранных производителей, таких как Luk или Valeo. Эта продукция также пользуется значительным спросом, несмотря на высокую стоимость. Однако при высокой цене ресурс таких агрегатов значительно выше, а вероятность технологического брака гораздо ниже по сравнению с отечественными аналогами. В то же время иностранные агрегаты привлекают внимание недобросовестных изготовителей, поэтому к выбору такой продукции следует подходить особенно внимательно.

Интересные факты

Вот несколько интересных фактов о замене диска сцепления на автомобилях ВАЗ 2101-2107:

1. Совместимость деталей: Диски сцепления для моделей ВАЗ 2101-2107 часто взаимозаменяемы с деталями от других автомобилей советского производства, таких как ВАЗ 2105 и 2106. Это позволяет владельцам легко находить запчасти и улучшать характеристики сцепления, используя более современные или качественные компоненты.

2. Технология замены: Замена диска сцепления на ВАЗ 2107-2101 требует определенных навыков и инструментов, так как необходимо снимать коробку передач. Однако многие автолюбители предпочитают выполнять эту работу самостоятельно, что позволяет не только сэкономить на ремонте, но и лучше понять устройство своего автомобиля.

3. Улучшение характеристик: Установка диска сцепления с более высоким коэффициентом трения может значительно улучшить характеристики сцепления, что особенно важно для владельцев, которые используют свои автомобили для спортивной езды или в условиях повышенных нагрузок. Это может привести к более быстрому отклику на нажатие педали сцепления и улучшению динамики разгона.

Замена сцепления ВАЗ 2101 / Как поменять сцепление на Лада 2101 — САНЯ МЕХАНИК

Как поменять сцепление на ВАЗ 2107-2101 своими

Для замены диска сцепления на автомобиле ВАЗ 2107 владельцу понадобятся стандартные инструменты, ключ для центрирования детали, подъемник или яма в гараже, а также специальные ключи для фиксации трансмиссии. Процесс замены сцепления на инжекторной версии ВАЗ 2107 проходит в несколько этапов.

Фиксация системы с помощью ключа

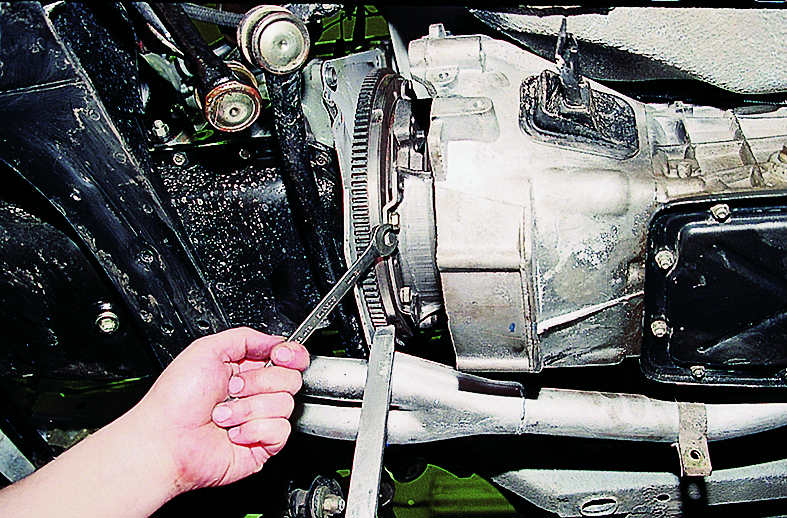

Сначала зафиксируйте трансмиссию с помощью ключа, открутив направляющие болты, которые удерживают агрегат. Затем, ослабив крепление, аккуратно отодвиньте деталь от сцепления в сторону бампера. Это обеспечит необходимый доступ к сцеплению. Без фиксации демонтаж детали будет практически невозможен.

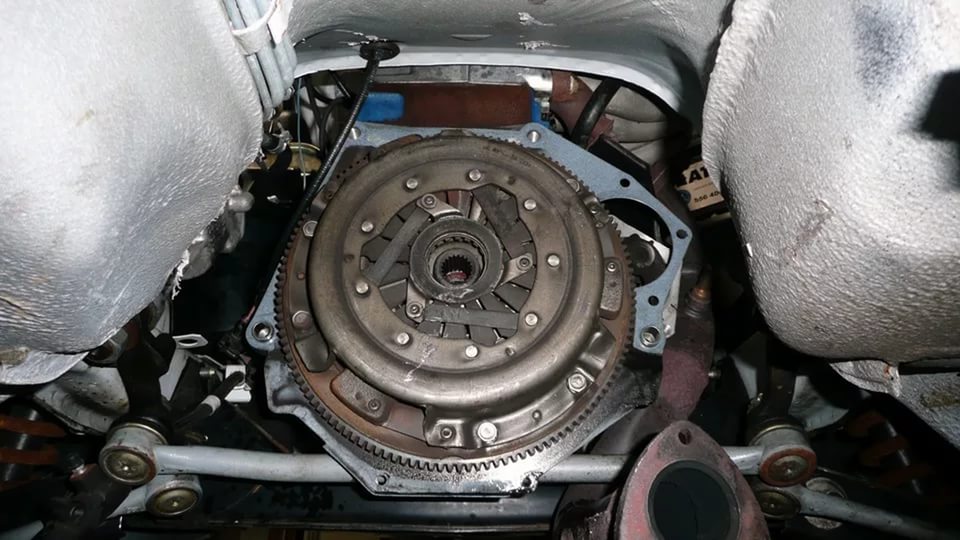

Теперь перейдите к сцеплению, которое находится ближе к моторному щиту и представляет собой единую конструкцию с двумя маховиками.

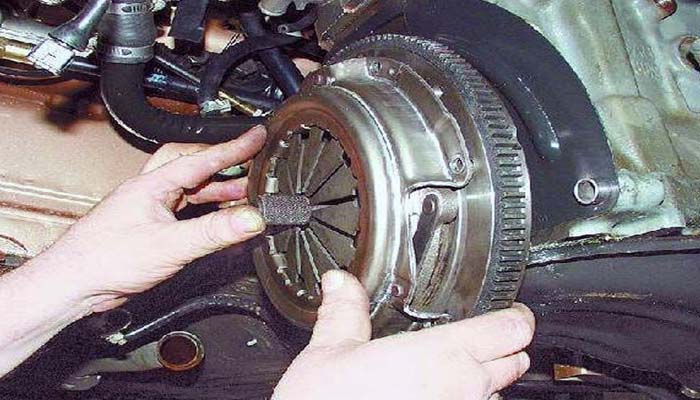

С помощью специального стопора, диаметр которого совпадает с отверстием в центре агрегата, выполните центровку, надежно зафиксировав деталь в неподвижном положении. Это позволит провести демонтаж агрегата в полном объеме.

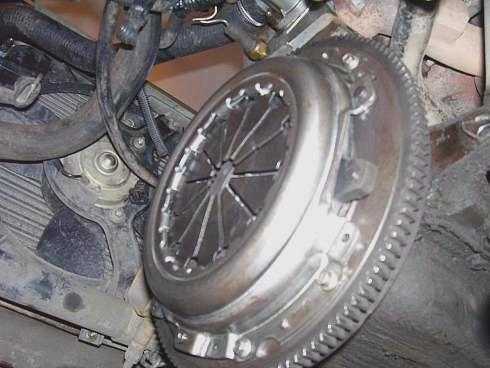

Демонтаж ведомого диска и корпуса маховика

1. Для надежного закрепления маховика необходимо с помощью ключа на 12 провернуть специальный болт на корпусе маховика. Это обеспечит дополнительную фиксацию и ослабит конструкцию, что упростит демонтаж ведущего и ведомого диска.

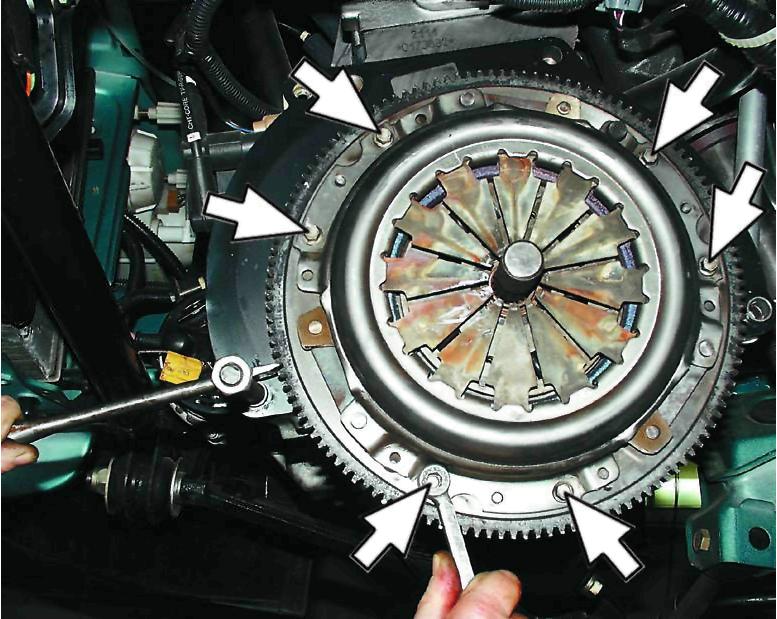

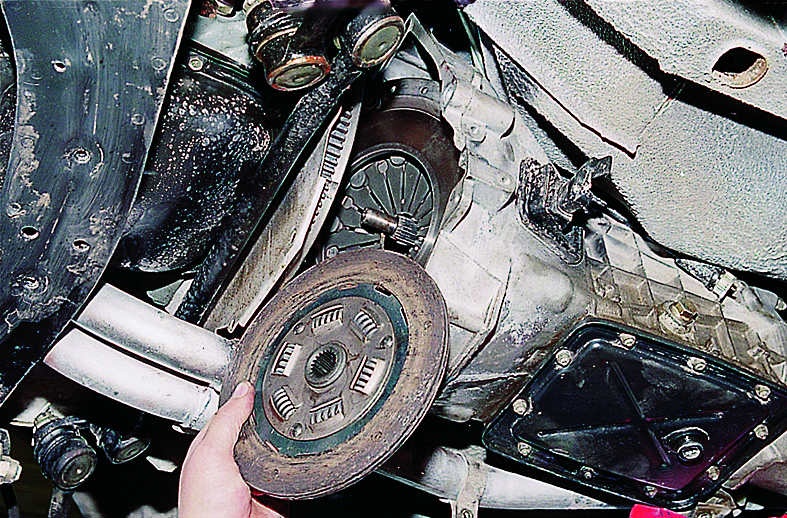

2. Затем, открутив болты, крепящие навесной кожух, следует отделить его вместе с ведомым (нажимным) диском. Это действие откроет доступ к внутреннему устройству агрегата.

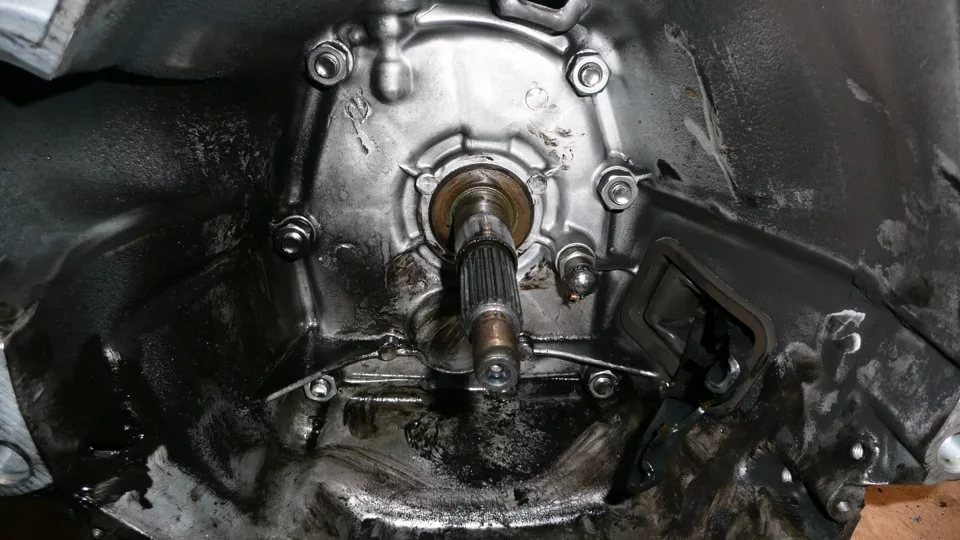

3. Завершающим этапом демонтажа является снятие ведущего диска, который фиксируется 5 болтами к основной системе. Эти болты расположены в центральной части, и при правильной фиксации с помощью центровочного ключа их откручивание не должно вызвать затруднений.

Обратная сборка

После снятия отработанного агрегата установка новой детали выполняется в обратной последовательности. Если в процессе диагностики выявлены неисправности в системе, сначала нужно полностью собрать агрегат, а затем установить его в автомобиль. Важно использовать специальный ключ для центровки, строго следуя обратному порядку, и внимательно контролировать момент затяжки всех болтов, чтобы обеспечить свободный ход диска в будущем.

Какой стороной ставить диск сцепления на ВАЗ 2107-2101

Одной из распространенных проблем при обратной сборке сцепления на ВАЗ 2107 является неверная установка корпуса диска. Это может привести к серьезным последствиям, таким как заклинивание системы при запуске двигателя и переключении передач. Неправильная сторона может подходить к посадочному месту по размерам, но это не гарантирует корректной работы. Чтобы избежать ошибок, важно устанавливать диск так, чтобы его сторона с внутренними лепестками была направлена к коробке передач. Некоторые производители наносят направляющие стрелки, что значительно упрощает задачу для автовладельцев.

Сколько стоит заменить сцепление на ВАЗ 2107-2101

В отличие от большинства производителей автомобилей, затраты на замену агрегата не создают значительной нагрузки на владельцев. В среднем, стоимость самого агрегата варьируется от 1200 до 3500 рублей в зависимости от бренда. Официальные сервисные центры по обслуживанию автомобилей ВАЗ берут за эту работу около 2-4 тысяч рублей. Многие неофициальные дилеры или гаражные мастера могут выполнить замену за сумму до 2 тысяч рублей, сохраняя высокое качество. Это связано с простотой процедуры и конструкцией агрегата, основанной на однодисковой системе.

Цена замены сцепления без снятия коробки на ВАЗ 2105 будет ниже, чем при демонтаже. Частичный разбор трансмиссии с отключением патрубков и основных систем требует значительно больше времени. Однако не так много специалистов готовы выполнять замену сцепления без снятия коробки, так как для этого необходима ловкость: обе детали расположены очень близко друг к другу в ограниченном пространстве под капотом.

Советы и рекомендации по замене сцепления ВАЗ 2107-2101

Основной совет — использовать только оригинальные пронумерованные запасные части при выполнении данной процедуры. Даже при ремонте или замене отдельных компонентов системы стоит выбирать качественные детали. Это поможет избежать поломок в будущем и не окажет значительного влияния на бюджет владельца, так как переплата за качественную запасную часть для автомобилей АвтоВАЗа незначительна по сравнению с дешевыми аналогами.

Кроме того, для проведения этих работ без снятия коробки необходима яма в гараже или подъемник. Ограниченное пространство под капотом практически не позволяет выполнять работу с верхней части автомобиля.

Заключение

Замена сцепления на ВАЗ 2107 без демонтажа коробки передач — задача сложная, но выполнимая. Для её выполнения потребуются не только инструменты, но и определённые навыки в ремонте, а также помощь. Тем не менее, выполнение этой процедуры без снятия трансмиссии позволит существенно сэкономить время и деньги.

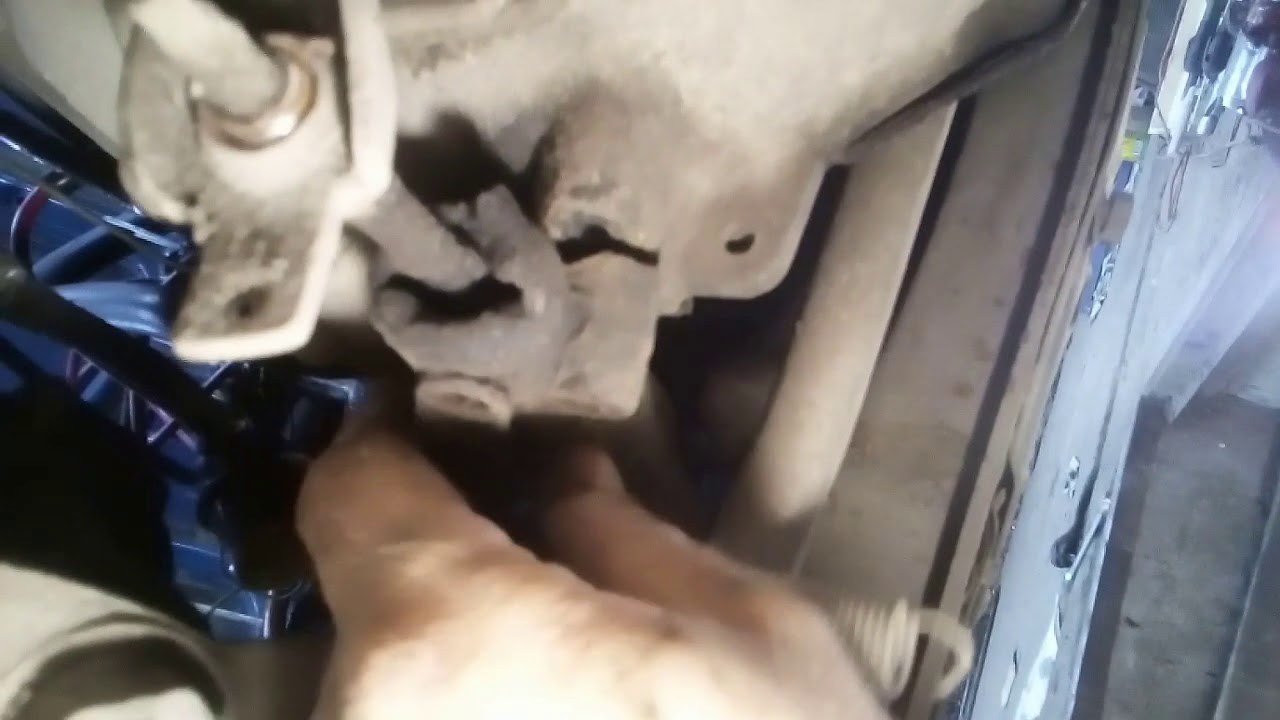

Замена сцепления ВАЗ 2101-2107

Необходимые инструменты для замены сцепления

Для успешной замены диска сцепления на автомобилях ВАЗ 2107-2101 необходимо подготовить ряд инструментов и материалов. Правильный выбор инструментов не только упростит процесс работы, но и обеспечит безопасность и качество выполненной замены.

Вот список необходимых инструментов:

• Набор ключей и головок: Для демонтажа и монтажа различных крепежных элементов потребуется набор ключей и головок. Рекомендуется использовать как метрические, так и дюймовые размеры, так как на некоторых деталях могут быть разные типы крепежа.
• Отвертки: Плоские и крестовые отвертки понадобятся для снятия защитных крышек и других элементов, которые могут мешать доступу к сцеплению.
• Динамометрический ключ: Этот инструмент необходим для затяжки болтов с заданным моментом, что особенно важно для обеспечения надежности соединений.
• Ключ на 13 и 17: Эти ключи часто используются для снятия и установки крепежа коробки передач и сцепления.
• Торцевые головки: Набор торцевых головок различных размеров поможет в работе с болтами и гайками, которые могут находиться в труднодоступных местах.
• Плоскогубцы: Плоскогубцы могут понадобиться для снятия хомутов и других крепежных элементов, а также для работы с проводкой.
• Ключ для снятия маховика: Специальный ключ для фиксации маховика может быть полезен при его демонтаже, чтобы предотвратить его вращение.
• Ломик или монтировка: Эти инструменты могут помочь в снятии старого диска сцепления, особенно если он застрял или прилип к маховику.
• Смазка: Не забудьте подготовить смазку для подшипника выжимного сцепления и других подвижных частей, чтобы обеспечить их бесперебойную работу после замены.
• Чистящие средства: Для очистки деталей от старой смазки и грязи понадобятся чистящие средства, такие как бензин или специальный очиститель.

Также стоит подготовить рабочее место: убедитесь, что у вас достаточно пространства для работы и все необходимые инструменты находятся под рукой. Это значительно упростит процесс замены диска сцепления и поможет избежать лишних задержек.

Не забывайте о безопасности: используйте защитные очки и перчатки, чтобы избежать травм во время работы. Следуя этому списку, вы сможете успешно выполнить замену диска сцепления на вашем автомобиле ВАЗ 2107-2101.

Проверка состояния других компонентов трансмиссии

Перед тем как приступить к замене диска сцепления на автомобилях ВАЗ 2107-2101, важно провести тщательную проверку состояния других компонентов трансмиссии. Это поможет избежать повторных ремонтов и обеспечит надежную работу всего механизма в будущем.

Первым делом стоит обратить внимание на состояние выжимного подшипника. Этот элемент отвечает за освобождение диска сцепления при нажатии на педаль сцепления. Если подшипник изношен или имеет люфт, его необходимо заменить. Признаки неисправности могут включать в себя шумы при нажатии на педаль сцепления или затрудненное переключение передач.

Следующим важным компонентом является диск сцепления. Даже если вы планируете заменить его, стоит проверить состояние старого диска. Обратите внимание на наличие трещин, износа фрикционных накладок и других повреждений. Если диск имеет значительные повреждения, это может указывать на проблемы с другими частями трансмиссии, такими как маховик.

Маховик также требует внимания. Он должен быть ровным и не иметь значительных задиров или трещин. Если на маховике есть следы износа, его следует отшлифовать или заменить. Неровности на поверхности маховика могут привести к неправильной работе сцепления и преждевременному износу нового диска.

Не забудьте проверить корзину сцепления. Она должна быть в хорошем состоянии, без трещин и деформаций. Если пружины корзины ослаблены или повреждены, это может привести к недостаточному прижиму диска сцепления, что негативно скажется на его работе.

Также стоит обратить внимание на трубки и шланги, которые отвечают за гидравлическую систему сцепления. Проверьте их на наличие утечек и повреждений. Убедитесь, что уровень жидкости в системе находится на нужном уровне, и нет признаков загрязнения.

Наконец, не забудьте проверить педаль сцепления и ее механизм. Убедитесь, что педаль свободно ходит и не заедает. Если есть проблемы с педалью, это может привести к неправильной работе сцепления и затруднениям при переключении передач.

Проведение тщательной проверки всех этих компонентов поможет не только успешно заменить диск сцепления, но и продлить срок службы всей трансмиссии вашего автомобиля ВАЗ 2107-2101. Не пренебрегайте этой важной частью процесса, так как от состояния трансмиссии зависит общая надежность и безопасность автомобиля.

Частые ошибки при замене сцепления

Замена диска сцепления на ВАЗ 2107-2101 — это процесс, требующий внимательности и аккуратности. Однако даже опытные автомобилисты могут столкнуться с рядом ошибок, которые могут привести к неправильной работе сцепления или даже повреждению других компонентов автомобиля. Рассмотрим наиболее распространенные ошибки, которые следует избегать при замене сцепления.

1. Неправильная установка диска сцепления. Одна из самых распространенных ошибок — это неправильная установка нового диска сцепления. Диск должен быть установлен с учетом направления вращения. На большинстве дисков есть стрелка, указывающая направление вращения. Установка диска в обратном направлении может привести к его быстрому износу и снижению эффективности сцепления.

2. Игнорирование состояния других компонентов. При замене диска сцепления важно также проверить состояние других элементов сцепления, таких как корзина сцепления и выжимной подшипник. Если они изношены, их также следует заменить. Игнорирование этого момента может привести к повторной разборке трансмиссии в ближайшем будущем.

3. Неправильная регулировка сцепления. После установки нового диска сцепления необходимо правильно отрегулировать его. Неправильная регулировка может привести к тому, что сцепление будет проскальзывать или, наоборот, будет слишком жестким. Это может вызвать дополнительные нагрузки на трансмиссию и другие компоненты автомобиля.

4. Пренебрежение моментом затяжки. При установке корзины сцепления и других крепежных элементов необходимо соблюдать рекомендованный производителем момент затяжки. Использование неправильного момента может привести к повреждению резьбы или неравномерному прижиму, что негативно скажется на работе сцепления.

5. Неправильная очистка поверхностей. Перед установкой нового диска сцепления необходимо тщательно очистить поверхности, на которые он будет установлен. Остатки старой смазки, грязь или ржавчина могут привести к неправильной работе сцепления и его быстрому износу.

6. Игнорирование рекомендаций по обкатке. После замены диска сцепления важно следовать рекомендациям по обкатке нового сцепления. Неправильная обкатка может привести к его преждевременному износу. Обычно рекомендуется избегать резких ускорений и перегрузок в первые 500-1000 км после замены.

Избегая этих распространенных ошибок, вы сможете обеспечить надежную и долгосрочную работу нового диска сцепления на вашем ВАЗ 2107-2101. Внимательность и тщательность на каждом этапе замены помогут избежать дополнительных затрат и проблем в будущем.
