АКПП CD4E: ремонт, схема, замена фильтров и масла для надежной работы

Автоматическая коробка передач CD4E является важным компонентом многих автомобилей, обеспечивая плавное переключение передач и комфортное вождение. В данной статье мы рассмотрим устройство и принцип работы АКПП CD4E, а также предоставим подробную инструкцию по замене трансмиссионной жидкости и фильтра. Вы также узнаете о распространенных неисправностях, которые могут возникнуть в этой коробке передач, и получите советы по ремонту своими руками. Эта информация будет полезна как для владельцев автомобилей, так и для автолюбителей, стремящихся самостоятельно поддерживать свою технику в исправном состоянии.

Устройство и принцип работы АКПП CD4E

Коробка передач представляет собой классическую четырехступенчатую автоматическую трансмиссию, разработанную для автомобилей с передним приводом и двигателями объемом до 2,5 литров. Она отличается продолжительным сроком службы — до 13 лет. Эта КПП часто устанавливается на различные модели автомобилей, что подтверждает её надежность и популярность среди автомобилистов. Долговечность достигается благодаря относительной простоте конструкции, что позволяет успешно ремонтировать её в случае поломки. Коробку можно условно разделить на четыре основные части:

1. Первая ось включает коронную шестерню, дифференциал, планетарные передачи и другие детали.
2. Вторая ось содержит металлические элементы КПП, включая масляный насос, двойной барабан, шестерни и ряд других компонентов.
3. Гидроблок CD4E, который включает блок соленоидов автоматической коробки передач CD4E.
4. Сервопоршень CD4E.

Работа данной трансмиссии осуществляется в автоматическом режиме, что означает, что все процессы контролируются электронным блоком управления.

При необходимости ремонта или обслуживания CD4E её можно снять, не разбирая двигатель.

6.Переборка АКПП CD4E Ford Escape.Подробно

Схема CD4E

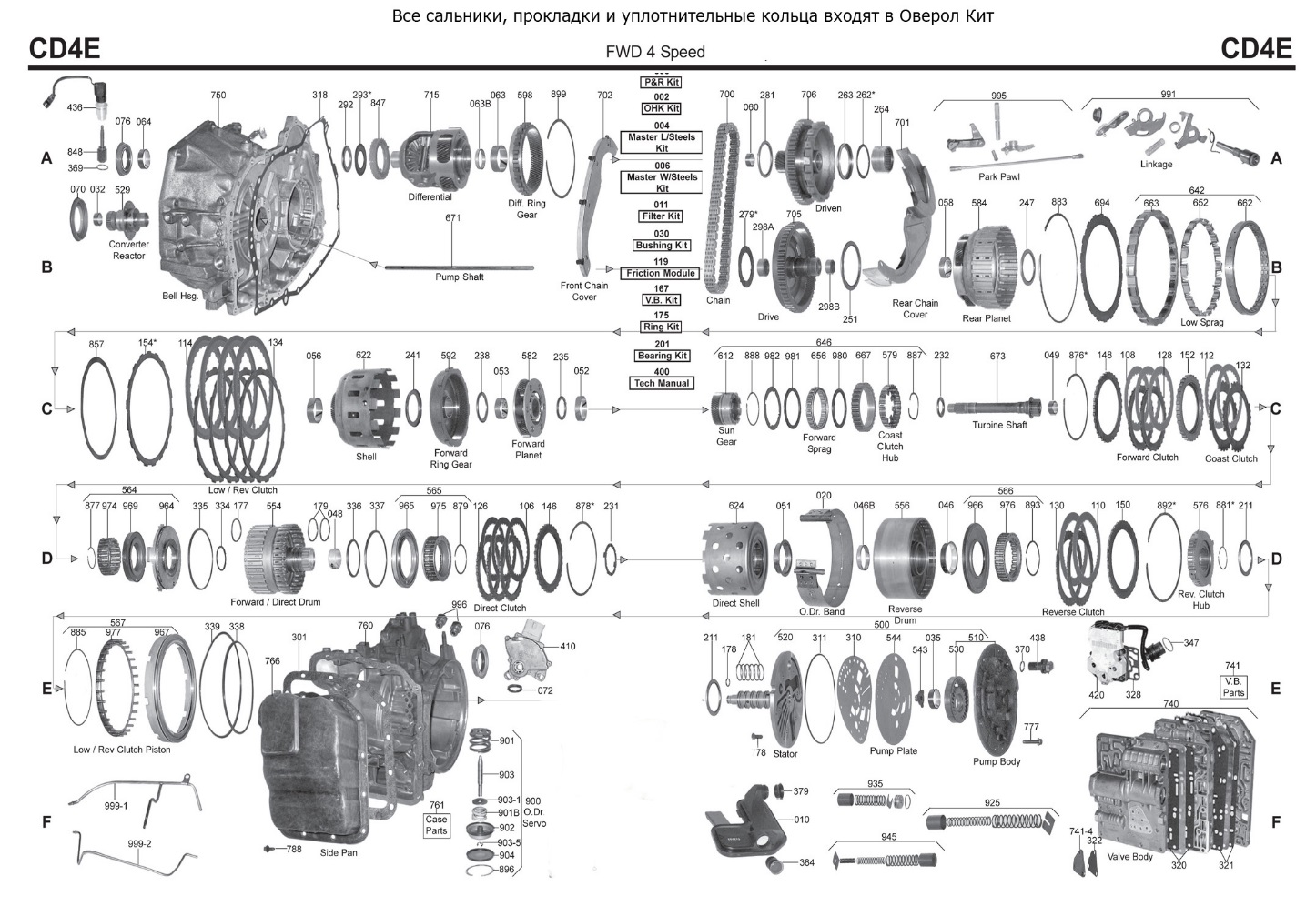

Подробная схема автоматической коробки передач CD4E представлена ниже:

В начальные годы эксплуатации этой трансмиссии были замечены недостатки, унаследованные от предыдущих моделей. Однако за время своего существования устройство значительно улучшилось, и все выявленные проблемы были успешно решены. Это обрадовало автомобилистов и сделало данную коробку передач известной как надежное решение для автомобилей.

Интересные факты

Вот несколько интересных фактов о автоматической коробке передач CD4E:

1. Универсальность применения: АКПП CD4E была разработана компанией Ford и использовалась в различных моделях автомобилей, включая Ford, Mazda и Mercury. Это делает её довольно распространенной и доступной для ремонта и замены, так как запчасти и информация о ремонте легко доступны.

2. Сложная конструкция: Несмотря на свою популярность, CD4E имеет довольно сложную конструкцию с множеством электронных компонентов и гидравлических систем. Это требует от механиков глубоких знаний и опыта для диагностики и ремонта, особенно в случае проблем с электронным управлением или гидравликой.

3. Регулярная замена масла: Для обеспечения долговечности и надежности работы АКПП CD4E крайне важно регулярно менять масло и фильтры. Рекомендуется проводить замену масла каждые 30,000-60,000 км, в зависимости от условий эксплуатации. Это помогает избежать перегрева и износа внутренних компонентов, что может привести к дорогостоящему ремонту.

Мануал по замене фильтра и масла АКПП CD4E

Трансмиссионное масло и фильтр в автоматической коробке передач играют ключевую роль в её работе. Для обеспечения бесперебойного функционирования важно следить за состоянием этих компонентов и своевременно их заменять. Обычно трансмиссионное масло рекомендуется менять каждые 50 000–70 000 километров пробега. Однако с развитием технологий производители предлагают новые виды трансмиссионных жидкостей, адаптированных к современным условиям эксплуатации. Это позволяет увеличить интервал замены до 100 000–120 000 километров. При замене масла также очищаются и заменяются фильтры коробки передач.

Важно помнить: конкретный срок замены масла может варьироваться в зависимости от его типа. Поэтому при принятии решения о замене стоит учитывать рекомендации производителя.

Как проверить уровень масла в CD4E

Коробка передач CD4E широко используется в автомобилях марок Ford и Mazda. Рассмотрим рекомендации по проверке уровня масла в автоматической коробке передач CD4E на автомобилях Ford. Процесс проверки включает несколько шагов:

1. Прогрев автомобиля. Необходимо не просто запустить двигатель, а проехать на автомобиле 5-10 минут для его полноценного прогрева.
2. Во время движения желательно использовать все доступные режимы работы трансмиссии.
3. Не выключая двигатель, проверьте уровень масла.

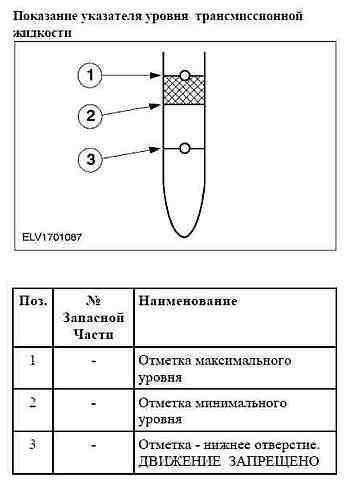

Опустите щуп в масляный картер до упора и подождите несколько секунд, чтобы масло оставило след. Затем сравните полученный результат с таблицей, представленной выше.

Какое масло лить в CD4E

Чтобы коробка передач работала эффективно и сохраняла свои характеристики, необходимо не только регулярно менять масло, но и правильно его подбирать.

Обратите внимание: качество трансмиссионной жидкости напрямую влияет на состояние коробки передач. Поэтому выбор масла требует особого внимания.

Для автоматической коробки передач CD4E подойдут масла Dexron III и Dexron IID. Также можно использовать Mobil ATF 320, Top Tec ATF 1100 и Mercon V. Хотя есть и другие бренды, перечисленные варианты идеально подходят для данной модели АКПП.

Замена масла в АКПП CD4E

Замена масла — это процедура, с которой сталкивается каждый автомобилист. Существует несколько методов её выполнения, среди которых выделяют два основных: частичную и полную замену. Полная замена считается наиболее эффективной, но и более рискованной. Этот процесс включает полное слиwanie масла вместе с продуктами его износа. Затем с помощью дилерского сканера сбрасываются все настройки. Обычно такая процедура восстанавливает работу коробки передач.

Полная замена подходит, когда коробка передач функционирует без сбоев и требуется для её технического обслуживания. Частичная замена выполняется, когда в автоматической коробке передач начинают проявляться первые признаки неисправностей. В этом случае часть старой жидкости сливается, а на её место добавляется новая. Продукты износа смешиваются, и процесс повторяется через определённый пробег. Такой подход позволяет не усугублять состояние уже повреждённой коробки, так как адаптация к новому маслу происходит в более щадящих условиях.

Подробную инструкцию по замене трансмиссионной жидкости в АКПП CD4E Ford Mondeo можно найти в видео:

Масло в АКПП CD4E // Mondeo 3 // Mercon 5

Замена фильтра в АКПП CD4E

При замене фильтра в трансмиссионной коробке важно сначала ознакомиться с технической документацией. В ней указано расположение фильтра. После получения необходимых сведений можно переходить к процессу замены, который включает несколько шагов:

1. Открутите корпус вспомогательной коробки и снимите защитные пластины.
2. Извлеките все детали CD4E, которые закрывают доступ к фильтру.
3. Установите новый фильтрующий элемент на место.
4. Закрутите корпус в обратной последовательности.

Обратите внимание! Данная процедура должна выполняться одновременно с заменой масла в коробке передач.

Частые неисправности коробки CD4E

Автоматическая коробка передач CD4E зарекомендовала себя как надежный механизм, но время от времени могут возникать проблемы. Наиболее распространенные неисправности включают:

• Ошибка с кодом p0707, указывающая на неисправность датчика селектора;
• Трещины в поршне;
• Износ зубьев шестерен, что может вызывать рывки при переключении;
• Утрата некоторых передач после прогрева автомобиля.

Это основные проблемы, с которыми может столкнуться данная коробка передач. В некоторых случаях ремонт можно выполнить самостоятельно, но в других лучше обратиться к специалисту.

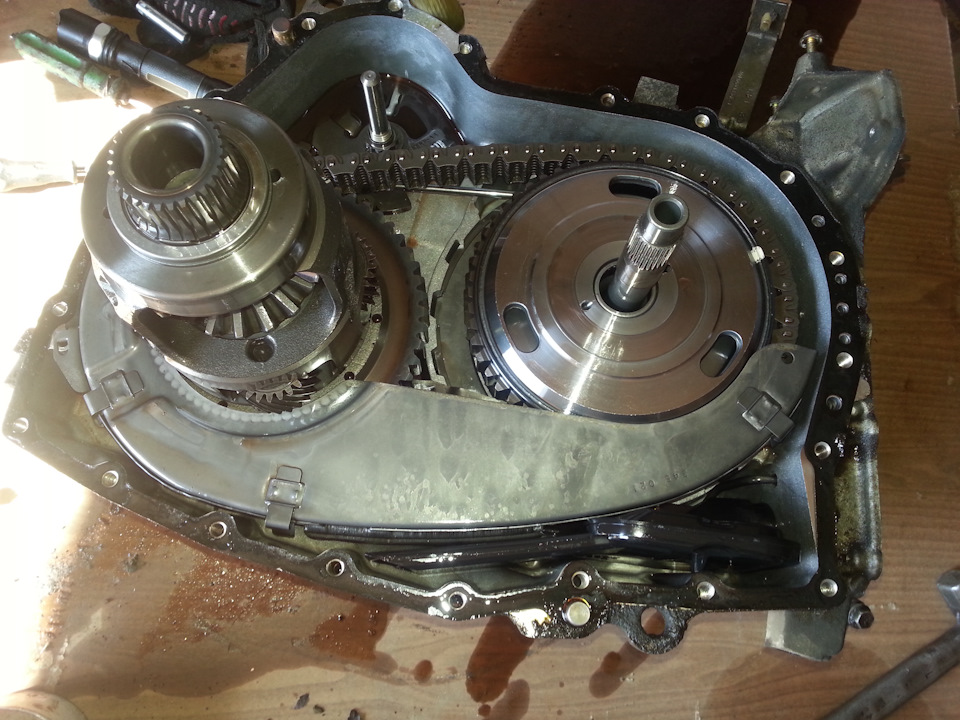

Ремонт АКПП CD4E своими руками

После выявления неисправностей в коробке передач (КПП) можно выполнить ремонт самостоятельно, особенно если требуется заменить какую-либо деталь. Для этого необходимо разобрать коробку и установить новые компоненты. Благодаря простой конструкции разборка автоматической коробки передач (АКПП) не представляет сложности. Главное — следовать порядку сборки, который включает следующие шаги:

• Установить тормозную ленту в корпус коробки;
• Собрать насос, не затягивая болты T30;
• Прикрутить резиновые уплотнения к КПП и смазать их маслом;
• Затянуть болты и зафиксировать подшипник с помощью монтажной смазки;
• Вставить ступицу в тормозной барабан;
• Собрать двойной барабан;
• Установить фрикционы CD4E и надеть тефлоновое уплотнение.

После замены всех необходимых деталей и корректной сборки процесс ремонта КПП можно считать завершенным. В некоторых случаях может потребоваться переборка гидроблока CD4E.

Что делать, если в КПП автомат CD4E попал антифриз

Если вы заметили, что антифриз попал в коробку передач, необходимо немедленно принять меры. Хотя такие ситуации редки, последствия могут быть серьезными, так как антифриз быстро наносит вред. Чтобы минимизировать риски, сразу замените трансмиссионную жидкость.

Помните: чем быстрее вы проведете замену масла, тем выше шансы сохранить работоспособность автоматической коробки передач.

Если вы упустили этот момент, обратитесь к специалисту, который сможет профессионально помочь вашей коробке передач.

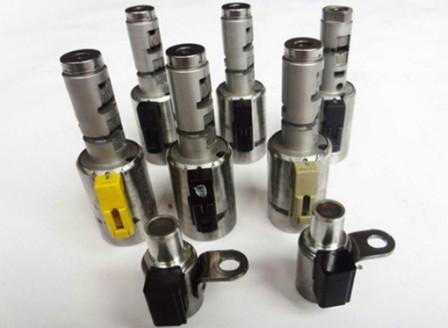

Как прозвонить соленоиды АКПП CD4E

Неисправность соленоидов — одна из основных причин сбоев в работе автоматической коробки передач (АКПП) и её перехода в аварийный режим.

Если проблема незначительная, замена трансмиссионной жидкости может быть эффективным решением. Если это не поможет, потребуется рассмотреть замену соленоидов. Это можно сделать самостоятельно, но важно точно определить, в чем заключается неисправность детали.

Смотрите видео о восстановлении соленоидов:

Восстановление соленоида гидроблока АКПП / Valve body solenoid repair

Можно ли заменить АКПП CD4E на C35F

Если ремонт автоматической коробки передач не принес результатов, стоит рассмотреть замену устройства. Это целесообразно только в случае, если коробка полностью вышла из строя и не подлежит восстановлению. В такой ситуации замена будет оптимальным решением. Многие владельцы автомобилей выбирают модель C35F.

Заключение

АКПП CD4E – надежная трансмиссия с простой конструкцией. Это позволяет даже начинающим автолюбителям самостоятельно выполнять ремонт, имея лишь базовые навыки. Однако, чтобы избежать неисправностей, рекомендуется регулярно проводить диагностику и следить за техническим состоянием автомобиля.

Советы по диагностике неисправностей АКПП CD4E

Диагностика неисправностей автоматической коробки передач CD4E требует внимательного подхода и знания основных признаков, указывающих на возможные проблемы. Первым шагом в диагностике является внимательное наблюдение за поведением трансмиссии во время эксплуатации. Обратите внимание на следующие симптомы:

• Проблемы с переключением передач: Если вы заметили задержки или резкие переключения, это может указывать на неисправность в системе управления или износ внутренних компонентов.
• Пробуксовка: Если двигатель работает, но автомобиль не разгоняется, это может свидетельствовать о проблемах с фрикционами или гидротрансформатором.
• Шумы и вибрации: Ненормальные звуки, такие как скрежет или гул, могут указывать на механические повреждения или недостаток масла.
• Проблемы с переключением в режим «Р» или «Д»: Если рычаг переключения передач заедает или не фиксируется в нужном положении, это может быть связано с неисправностью в механизме переключения.
• Проблемы с перегревом: Если индикатор температуры масла поднимается выше нормы, это может привести к серьезным повреждениям трансмиссии.

Для более точной диагностики рекомендуется использовать специализированное оборудование, такое как сканеры OBD-II, которые могут считывать коды ошибок и предоставлять информацию о состоянии системы управления трансмиссией. Также стоит обратить внимание на уровень и состояние трансмиссионного масла. Низкий уровень масла или его загрязнение могут быть причиной многих проблем с АКПП.

Если вы обнаружили какие-либо из вышеперечисленных симптомов, рекомендуется обратиться к квалифицированному специалисту для проведения более глубокой диагностики. Профессиональная проверка позволит выявить не только явные неисправности, но и скрытые проблемы, которые могут привести к серьезным поломкам в будущем.

Не забывайте, что регулярное техническое обслуживание и замена масла в АКПП CD4E могут значительно продлить срок службы трансмиссии и снизить вероятность возникновения неисправностей. Следите за состоянием вашего автомобиля и не игнорируйте признаки, указывающие на возможные проблемы.

Обслуживание и профилактика АКПП CD4E

Обслуживание автоматической коробки передач CD4E является ключевым аспектом, который позволяет продлить срок службы трансмиссии и обеспечить её надежную работу. Регулярное техническое обслуживание включает в себя замену масла и фильтров, а также диагностику состояния агрегата.

Замена масла

Масло в АКПП CD4E играет важную роль, так как оно не только смазывает детали, но и обеспечивает охлаждение и передачу усилия. Рекомендуется менять масло каждые 30 000 — 60 000 километров пробега, в зависимости от условий эксплуатации. При замене масла необходимо учитывать следующие моменты:

• Используйте только рекомендованное производителем трансмиссионное масло, которое соответствует спецификациям для CD4E.
• При замене масла желательно также заменить фильтр, так как он задерживает загрязнения и осадки, которые могут повредить трансмиссию.
• Не забывайте о необходимости слива старого масла и промывки системы перед заливкой нового.

Замена фильтров

Фильтры в АКПП CD4E выполняют функцию очистки масла от механических примесей и загрязнений. Существует два типа фильтров: основной и сетчатый. Основной фильтр обычно меняется при замене масла, тогда как сетчатый фильтр может требовать замены реже. Рекомендуется проверять состояние фильтров каждые 15 000 — 30 000 километров пробега. При замене фильтров следует:

• Сначала слить масло из коробки передач.
• Снять поддон трансмиссии, чтобы получить доступ к фильтрам.
• Установить новые фильтры, убедившись в их правильной установке и герметичности.

Профилактика

Профилактика АКПП CD4E включает в себя регулярную диагностику и осмотр. Важно обращать внимание на следующие признаки, которые могут указывать на проблемы с трансмиссией:

• Проблемы с переключением передач, такие как задержки или резкие переключения.
• Появление посторонних шумов при работе трансмиссии.
• Утечки масла из коробки передач.

При обнаружении подобных симптомов рекомендуется немедленно обратиться к специалистам для диагностики и устранения неисправностей, чтобы избежать более серьезных поломок и дорогостоящего ремонта.

Таким образом, регулярное обслуживание и профилактика АКПП CD4E являются необходимыми мерами для обеспечения её надежной и долговечной работы. Следуя рекомендациям по замене масла и фильтров, а также проводя диагностику, можно значительно снизить риск возникновения проблем с трансмиссией.

Сравнение АКПП CD4E с другими трансмиссиями

Автоматическая коробка передач CD4E, разработанная компанией Ford, была широко использована в различных моделях автомобилей, включая Mazda и Mercury. Важно понимать, как она соотносится с другими трансмиссиями, чтобы оценить её преимущества и недостатки.

Сравнивая CD4E с другими автоматическими трансмиссиями, такими как A4LD и 4F27E, можно выделить несколько ключевых аспектов:

• Конструкция и надежность: CD4E имеет более современную конструкцию по сравнению с A4LD, что делает её более надежной. Однако, в отличие от 4F27E, которая обладает улучшенной системой управления, CD4E может демонстрировать некоторые проблемы с переключением на высоких оборотах.
• Производительность: В плане производительности CD4E обеспечивает плавное переключение передач, что делает её предпочтительным выбором для городских условий. В то же время, A4LD может иметь более резкие переключения, что не всегда удобно для водителей.
• Обслуживание: Замена масла и фильтров в CD4E требует меньше усилий по сравнению с A4LD, где доступ к фильтру может быть затруднен. Однако, CD4E требует более частой замены масла для поддержания оптимальной работы, что может увеличить затраты на обслуживание.
• Совместимость: CD4E часто используется в моделях, которые также могут быть оснащены другими трансмиссиями, такими как 4F27E. Это позволяет владельцам автомобилей легко находить запчасти и проводить ремонт, но также может привести к путанице при выборе компонентов для замены.
• Экономия топлива: В сравнении с A4LD, CD4E демонстрирует лучшие показатели экономии топлива, что делает её более привлекательной для владельцев, стремящихся снизить эксплуатационные расходы. Однако, 4F27E может предложить еще более высокую эффективность благодаря своей более продвинутой конструкции.

Таким образом, АКПП CD4E имеет свои сильные и слабые стороны по сравнению с другими трансмиссиями. Выбор между ними зависит от конкретных потребностей водителя, условий эксплуатации автомобиля и бюджета на обслуживание. Понимание этих различий поможет сделать осознанный выбор и обеспечить долговечность трансмиссии.
