Раздатка ЗИЛ-131 является ключевым элементом трансмиссии этого легендарного грузовика, обеспечивая передачу мощности на все колеса и позволяя эффективно справляться с различными дорожными условиями. В данной статье мы подробно рассмотрим устройство раздатки, схему переключения скоростей, а также порядок работы цилиндров, что поможет владельцам и механикам лучше понять принципы функционирования данного агрегата. Знание особенностей раздатки и методов ее обслуживания и ремонта позволит избежать серьезных поломок и продлить срок службы автомобиля, что делает эту информацию особенно ценной для всех, кто работает с ЗИЛ-131.
Основные особенности устройства силового агрегата и трансмиссии ЗИЛ-131
ЗИЛ-131 — российский трехосный грузовик с высокой проходимостью. Он производился на заводе имени Лихачева с 1966 по 2002 год. Большинство выпущенных автомобилей предназначалось для армии. Модель включала множество полезных и современных для своего времени технических решений.
Порядок работы цилиндров ЗИЛ-131
На грузовике установлен V-образный карбюраторный двигатель с восемью цилиндрами, оснащенный системой зажигания на основе электронного коммутатора.
Распределительный вал и система зажигания обеспечивают работу цилиндров ЗИЛ-131 в порядке: 1-5-4-2-6-3-7-8. Мощность двигателя составляет не менее 150 л.с. при 3200 оборотах в минуту.
| Параметр | Описание | Рекомендации по ремонту |
|---|---|---|
| Устройство | Раздатка ЗИЛ-131 состоит из корпуса, шестерен, валов и механизмов переключения. | Регулярно проверяйте уровень масла. |
| Переключение скоростей | Переключение осуществляется с помощью рычага, который соединен с механизмом. | Убедитесь в исправности тросов и рычагов. |
| Проблемы и их решение | Частые проблемы: шум, трудности с переключением, утечки масла. | При наличии шума проверьте подшипники. |
Интересные факты
Вот несколько интересных фактов о раздатке ЗИЛ-131:
-
Уникальная конструкция: Раздаточная коробка ЗИЛ-131 имеет уникальную конструкцию, которая позволяет переключать режимы работы между задним и полным приводом без остановки автомобиля. Это достигается благодаря использованию синхронизаторов, что делает управление более удобным и безопасным в условиях сложного рельефа.
-
Механизм переключения: Раздатка ЗИЛ-131 оснащена механическим приводом переключения, который позволяет водителю легко переключаться между режимами 4×2 и 4×4. Важно отметить, что переключение на полный привод рекомендуется производить при скорости не более 30 км/ч, чтобы избежать повреждения трансмиссии.
-
Ремонт и обслуживание: Раздатка ЗИЛ-131 достаточно проста в обслуживании и ремонте. Основные проблемы, с которыми сталкиваются владельцы, связаны с износом подшипников и сальников. Регулярная проверка уровня масла и его замена каждые 20-30 тысяч километров пробега помогут продлить срок службы раздатки и предотвратить серьезные поломки.
Схема переключения коробки передач ЗИЛ-131
На автомобиле установлена пятиступенчатая механическая коробка передач (КПП).
Все передачи, кроме первой и заднего хода, оснащены синхронизаторами. Переключение передач на ЗИЛ-131 осуществляется с помощью рычага, расположенного на верхней части КПП.
Передаточные соотношения КПП следующие:
- первая – 7,44;
- вторая – 4,10;
- третья – 2,29;
- четвертая – 1,47;
- пятая – 1,00;
- задний ход – 7,09.
Первая передача предназначена исключительно для старта в условиях бездорожья и расположена на одном уровне с задним ходом. Это позволяет «раскачать» автомобиль, застрявший в грязи или рыхлом снегу, чередуя первую скорость и задний ход.

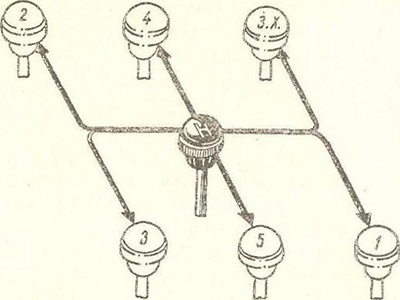

Схема переключения КПП ЗИЛ-131 представлена ниже.
Сухой вес коробки передач ЗИЛ-131 составляет около 100 кг.
Сцепление
Сцепление модели ЗИЛ-131 — это однодисковая, сухая и герметичная конструкция, которая эффективно работает даже в условиях водных преград. Включение и отключение сцепления осуществляется с помощью рычага, управляемого педалью водителя в кабине.
Коробка передач (КПП) трансмиссии ЗИЛ-131 передает мощность на раздаточную коробку (РК) через карданный вал, что в профессиональной среде часто называют «раздаткой».
Устройство раздаточной коробки ЗИЛ-131
Раздаточная коробка ЗИЛ-131 преобразует и распределяет крутящий момент от коробки передач к переднему и заднему мостам, а затем к колесам грузовика.
Передний привод можно активировать в ручном или автоматическом режимах. Раздатка ЗИЛ-131 также позволяет включать пониженную передачу с коэффициентом 2,08, что особенно полезно в сложных условиях, таких как рыхлый снег, мокрая земля или бездорожье. Это удваивает крутящий момент на колесах, что помогает избежать перегрузки двигателя и трансмиссионных компонентов в тяжелых дорожных ситуациях.
Коробка раздатки имеет двухвальную конструкцию с косозубыми шестернями, а ее корпус выполнен из чугуна. В состав раздаточной коробки входят задняя и верхняя крышки.

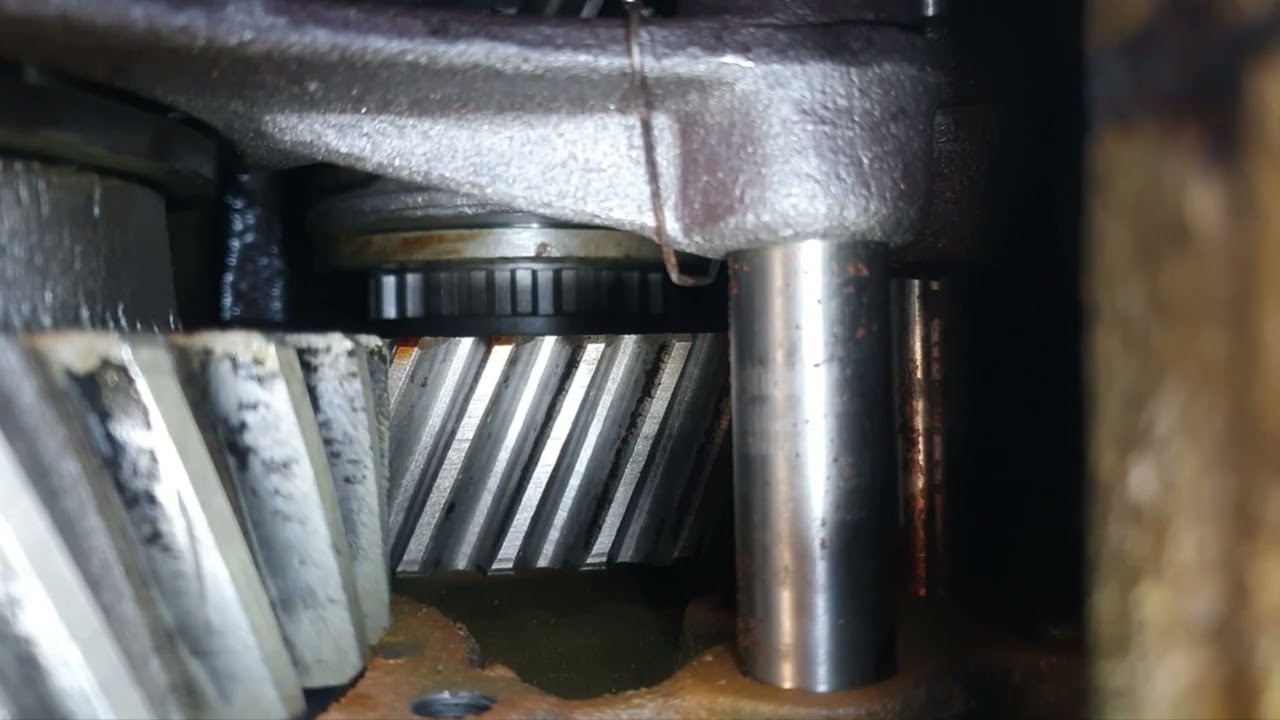

При необходимости на верхнюю часть раздатки устанавливается коробка отбора мощности (КОМ), предназначенная для передачи мощности от двигателя к различным агрегатам и устройствам, используемым в специальных машинах на базе ЗИЛ-131.

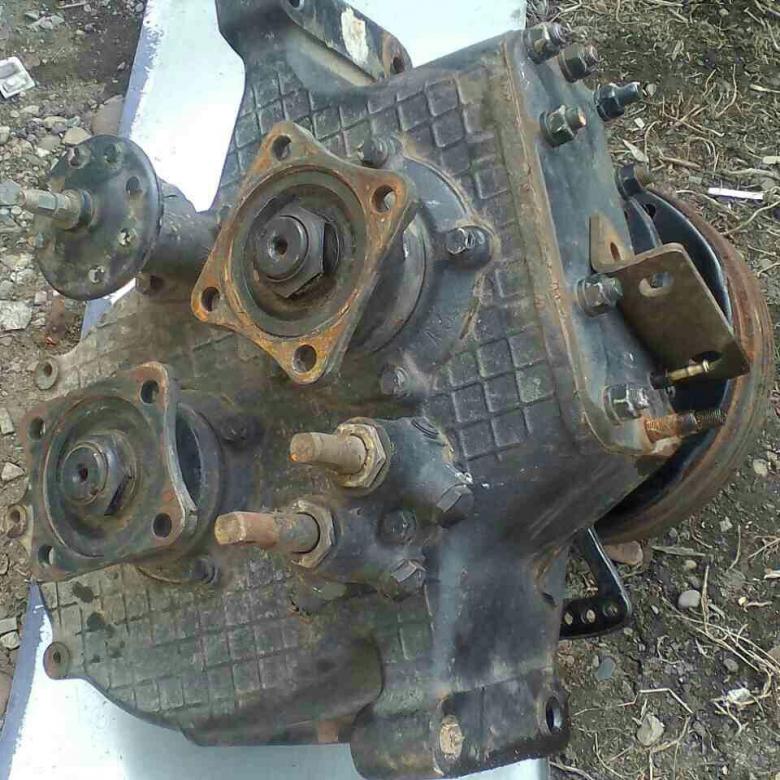

Внешний вид раздаточной коробки ЗИЛ-131:
- сверху расположена крышка, закрепленная на корпусе восемью гайками, закрывающая место для установки КОМ;
- в центре находится фланец ведущего вала раздатки;
- внизу справа расположен фланец привода переднего моста ЗИЛ-131;
- внизу слева находится пневматическая камера для включения переднего привода;
- справа, на одном уровне с ведущим фланцем раздатки, находятся штоки управления прямой и пониженной передачами.
Раздатка ЗИЛ-131, вид сзади:
- вверху слева можно увидеть штоки управления для включения прямой и пониженной скорости;
- вверху справа крышка, закрепленная восемью гайками, закрывает фланец для подключения коробки отбора мощности ЗИЛ-131;
- внизу справа находится тормозной барабан стояночного тормоза, совмещенный с фланцем для крепления кардана задних мостов;
- слева расположено маслозаливное отверстие раздатки с четырехгранной резьбовой пробкой.
На иллюстрации в разрезе раздаточной коробки ЗИЛ-131 можно ознакомиться с ее внутренним устройством.
Режимы работы раздатки
Есть несколько основных режимов.
Активирована прямая (вторая) передача
Режим предназначен для движения грузовиков по дорогам с твердым покрытием.
Рычаг управления РК переводится в крайнее заднее положение. В этом случае крутящий момент от карданного вала коробки передач через фланец (9) передается с ведущего вала (15) на вторичный вал задних мостов (22) с минимальными механическими потерями. Все шестерни коробки вращаются свободно, а передний мост отключен.
На сложных участках дороги водитель может активировать привод переднего моста с помощью электрического тумблера на панели управления в кабине. Это приводит к срабатыванию пневмоэлектроклапана, и сжатый воздух поступает в пневматическую камеру (8), выдвигая шток управления. Шток перемещает вилку (32) включения переднего моста, и крутящий момент передается через ведущую (21) и ведомую (2) шестерни прямой передачи, а также каретку зубчатой муфты (35) на фланец (6) раздатки, далее к переднему приводу грузовика. На панели приборов загорается индикатор включения привода.
Включение пониженной передачи
При движении по сложным маршрутам водитель переводит рычаг управления раздаточной коробкой в крайнее переднее положение. В этом случае тяги от рычага воздействуют на штоки, отвечающие за переключение режимов трансмиссии. Верхний шток управления, с помощью своей вилки, перемещает каретку (18), что разъединяет ведущий вал (15) и вал привода задних мостов (22).
Вилка нижнего штока перемещает зубчатую каретку (37), объединяя шестерни (3) и (2). Параллельно нижний шток активирует микровключатель внутри раздаточной коробки, который подает электрический сигнал на пневмоэлектроклапан. Этот клапан, используя сжатый воздух через пневматическую камеру (8) и вилку (32), соединяет кареткой (35) вал привода переднего моста (5). Таким образом, крутящий момент от КПП ЗИЛ-131 через карданный вал и фланец (9) передается на первичный вал раздатки (15), проходит через шестерни (17), (3), (2) и (21), и поступает на выходной вал привода задних мостов (22). От шестерни (2) крутящий момент через зубчатую каретку (35) передается на вал привода переднего моста (5) и далее на фланец (6).
Важно отметить, что при активации пониженной (первой) передачи раздаточной коробки скорость вращения выходных валов (22) и (5) снижается вдвое по сравнению с оборотами на прямой (второй) передаче. Однако крутящий момент на этих валах увеличивается также вдвое, что обеспечивает грузовику уверенное движение по бездорожью.
При переключении раздаточной коробки на пониженную передачу активация переднего моста ЗИЛ-131 происходит автоматически, без вмешательства водителя.
Режим «нейтраль»
Третий режим работы раздаточной коробки ЗИЛ-131 – нейтральное положение. Рычаг управления раздаточной коробкой устанавливается в центральное положение, что отключает валы (15), (22) и (5). Это отключение всех мостов необходимо для передачи крутящего момента от первичного вала (15) и шестерни (17) на привод коробки отбора мощности. В этом режиме автомобиль остается неподвижным.
Вес раздатки ЗИЛ-131
«Сухой» вес раздаточной коробки составляет 115 кг. После заливки трансмиссионного масла её вес увеличится на 2,5 кг.
Как включить передний мост ЗИЛ-131
Передний привод можно включить с помощью электрического переключателя из салона, когда раздаточная коробка находится в положении первой (прямой) передачи.
Если в раздаточной коробке есть понижающая передача, передний привод подключится автоматически.
Обслуживание раздаточной коробки автомобиля ЗИЛ-131
Обслуживание раздаточной коробки включает:
- Ежедневное обслуживание (ЕО);
- Регламентные технические обслуживания (ТО-1 и ТО-2), предусмотренные производителем;
- Сезонное техническое обслуживание (СО).
Ежедневное обслуживание подразумевает визуальный осмотр основных компонентов грузовика перед выездом. Также необходимо проверить поверхность под двигателем, коробкой передач, раздаточной коробкой и мостами на наличие утечек масла.
В процессе ТО-2 проверяется надежность крепления раздаточной коробки к силовому каркасу автомобиля, а также очищается вентиляционный сапун раздатки.
Замена масла в раздаточной коробке производится согласно карте смазки. Рекомендуется использовать всесезонное масло ТСп-15. Если автомобиль эксплуатируется при температурах -30 °C и ниже, следует применять масло ТСп-10.
Слив масла из раздаточной коробки осуществляется путем откручивания резьбовой пробки (38, см. «разрез» РК). Заливка нового масла производится через маслоналивное отверстие при открученной пробке (39).
Ремонт раздаточной коробки ЗИЛ-131
Раздаточная коробка ЗИЛ-131 — надежное и долговечное устройство. Если вы заметили признаки неисправности, такие как повышенный шум, скрежет при переключении режимов, трудности с переключением скоростей или утечка масла, необходимо снять коробку с автомобиля.
На ремонтном участке коробку разбирают и тщательно проверяют. Все неисправные компоненты заменяются новыми. После завершения ремонта коробка собирается и устанавливается обратно на грузовик. После заливки свежего масла проводится пробная поездка для проверки работоспособности отремонтированной раздаточной коробки.
Заключение
Трансмиссия автомобиля ЗИЛ-131 сделала этот трехосный грузовик надежным средством транспортировки в различных сферах экономики и основной армейской машиной универсального назначения. Однако отсутствие мощного, компактного и экономичного дизельного двигателя ограничило срок службы этого легендарного автомобиля.
Проблемы и неисправности раздаточной коробки ЗИЛ-131
Раздаточная коробка ЗИЛ-131, как и любое другое механическое устройство, может сталкиваться с различными проблемами и неисправностями, которые могут негативно сказаться на работе всего автомобиля. Понимание возможных неисправностей и их симптомов поможет своевременно выявить и устранить проблемы, что в свою очередь обеспечит надежную работу трансмиссии.
Одной из наиболее распространенных проблем является неисправность переключения скоростей. Водитель может заметить, что переключение между режимами (например, между высоким и низким диапазоном) становится затруднительным. Это может быть вызвано износом синхронизаторов или недостатком смазки в раздаточной коробке. Важно регулярно проверять уровень масла и его состояние, так как загрязненное или старое масло может привести к ухудшению работы механизмов.
Еще одной распространенной проблемой является появление посторонних звуков при работе раздаточной коробки. Если вы слышите стуки, скрежет или другие необычные звуки, это может свидетельствовать о наличии износа зубьев шестерен или повреждении подшипников. В таких случаях рекомендуется немедленно остановить эксплуатацию автомобиля и провести диагностику.
Также стоит обратить внимание на утечки масла. Если вы замечаете, что уровень масла в раздаточной коробке снижается, это может указывать на наличие трещин или повреждений в корпусе. Утечки могут происходить через уплотнители, которые со временем теряют свою эластичность. Регулярная проверка состояния уплотнителей и их замена при необходимости поможет избежать серьезных проблем.
Не менее важным аспектом является перегрев раздаточной коробки. Перегрев может быть вызван недостатком смазки, перегрузкой автомобиля или длительной работой в тяжелых условиях. При перегреве могут происходить изменения в структуре масла, что приводит к ухудшению его смазывающих свойств. Важно следить за температурным режимом работы раздаточной коробки и при необходимости устанавливать дополнительные системы охлаждения.
В случае возникновения серьезных неисправностей, таких как разрушение внутренних компонентов, может потребоваться полная разборка раздаточной коробки для диагностики и ремонта. Это сложный процесс, который требует специальных знаний и инструментов. Поэтому, если вы не уверены в своих силах, лучше обратиться к профессионалам.
В заключение, регулярное техническое обслуживание и внимательное отношение к работе раздаточной коробки ЗИЛ-131 помогут избежать многих проблем и продлить срок службы автомобиля. Важно не игнорировать любые изменения в работе трансмиссии и своевременно проводить диагностику и ремонт.
Советы по выбору запчастей для раздатки ЗИЛ-131
При выборе запчастей для раздатки ЗИЛ-131 важно учитывать несколько ключевых факторов, чтобы обеспечить надежную работу трансмиссии и избежать дополнительных затрат на ремонт. В этом разделе мы рассмотрим основные рекомендации, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти против аналогов
Первое, что следует учитывать, это выбор между оригинальными запчастями и их аналогами. Оригинальные детали, как правило, имеют более высокое качество и лучше подходят для конкретной модели автомобиля. Однако их стоимость может быть значительно выше. Аналоги могут быть более доступными, но важно тщательно проверять их качество и репутацию производителя, чтобы избежать проблем с совместимостью и долговечностью.
2. Проверка совместимости
Перед покупкой запчастей обязательно проверьте их совместимость с вашей моделью раздатки. ЗИЛ-131 имел несколько модификаций, и некоторые детали могут отличаться в зависимости от года выпуска и конфигурации автомобиля. Используйте каталоги запчастей или проконсультируйтесь с профессионалами, чтобы убедиться, что вы выбираете правильные компоненты.
3. Качество материалов
Обратите внимание на материалы, из которых изготовлены запчасти. Высококачественные детали должны быть выполнены из прочных и устойчивых к износу материалов. Например, шестерни и валы должны быть изготовлены из легированной стали, что обеспечит их долговечность и надежность в эксплуатации.
4. Рейтинг и отзывы производителей
Перед покупкой запчастей стоит ознакомиться с отзывами о производителе. Изучите рейтинги компаний, которые предлагают запчасти для раздатки ЗИЛ-131. Отзывы других автовладельцев могут дать представление о качестве и надежности продукции. Выбирайте проверенных производителей с положительной репутацией на рынке.
5. Гарантия и возврат
При покупке запчастей обязательно уточняйте условия гарантии и возможность возврата. Надежные продавцы предоставляют гарантию на свои товары, что позволяет вам быть уверенным в качестве приобретаемых деталей. Если запчасть не подошла или оказалась дефектной, возможность возврата поможет избежать дополнительных затрат.
6. Консультация с профессионалами
Если у вас возникают сомнения при выборе запчастей, не стесняйтесь обращаться за консультацией к профессионалам. Механики и специалисты по ремонту автомобилей могут дать полезные советы и рекомендации, основанные на их опыте. Это поможет вам избежать ошибок и сэкономить время и деньги.
Следуя этим рекомендациям, вы сможете выбрать качественные и надежные запчасти для раздатки ЗИЛ-131, что обеспечит долгую и бесперебойную работу вашего автомобиля.
Сравнение раздаточной коробки ЗИЛ-131 с аналогами
Раздаточная коробка ЗИЛ-131, как и любая другая трансмиссия, имеет свои уникальные особенности, которые отличают её от аналогичных устройств, используемых в других автомобилях. В первую очередь, стоит отметить, что раздатка ЗИЛ-131 предназначена для работы в условиях сложного рельефа и обеспечивает высокую проходимость автомобиля. Это достигается благодаря наличию нескольких режимов работы, включая полный и частичный привод.
В отличие от раздаточных коробок, установленных на легковых автомобилях, раздатка ЗИЛ-131 имеет более мощную конструкцию, что позволяет ей выдерживать большие нагрузки. Например, в раздаточной коробке ЗИЛ-131 предусмотрены два режима передачи: низкий и высокий. Это позволяет водителю выбирать оптимальный режим в зависимости от условий эксплуатации. В то время как многие легковые автомобили имеют только один режим полного привода, раздатка ЗИЛ-131 предлагает больше возможностей для маневрирования и адаптации к различным дорожным условиям.
Кроме того, раздаточная коробка ЗИЛ-131 отличается простотой в обслуживании и ремонте. Конструкция раздатки позволяет легко получить доступ к внутренним компонентам, что значительно упрощает процесс диагностики и устранения неисправностей. В отличие от более сложных систем, используемых в современных внедорожниках, раздатка ЗИЛ-131 не требует специализированного оборудования для ремонта, что делает её более доступной для владельцев.
Сравнивая раздаточную коробку ЗИЛ-131 с аналогами, такими как раздатки автомобилей УАЗ или ГАЗ, можно отметить, что ЗИЛ-131 имеет более высокую степень надежности и долговечности. Это связано с использованием более качественных материалов и более строгими стандартами производства. Например, в раздаточной коробке ЗИЛ-131 применяются подшипники и шестерни, которые способны выдерживать большие нагрузки и имеют длительный срок службы.
Однако стоит отметить, что раздатка ЗИЛ-131 имеет и свои недостатки. Например, она может быть более тяжелой по сравнению с аналогичными устройствами, что может негативно сказаться на общей массе автомобиля и его динамических характеристиках. Кроме того, раздатка ЗИЛ-131 может быть менее эффективной на высоких скоростях, так как её конструкция ориентирована на работу в условиях низкой скорости и высокой нагрузки.
Таким образом, раздаточная коробка ЗИЛ-131 представляет собой надежное и проверенное решение для автомобилей, предназначенных для работы в сложных условиях. Несмотря на наличие аналогов, она сохраняет свои преимущества, которые делают её популярной среди владельцев внедорожников и грузовых автомобилей.
