В данной статье мы подробно рассмотрим процесс замены ступичного подшипника на Ford Fusion, как заднего, так и переднего колеса. Ступичные подшипники играют ключевую роль в обеспечении безопасности и комфорта при движении автомобиля, и их неисправность может привести к серьезным последствиям. Мы расскажем о том, где находятся эти узлы, почему они выходят из строя и как определить их состояние. Также вы найдете информацию о выборе оригинальных и аналоговых запчастей, а пошаговая инструкция и видео помогут вам самостоятельно выполнить ремонт, сэкономив время и деньги.
Где находится ступичный подшипник на Форд Фьюжн
Задний шарикоподшипник находится в барабане тормозной системы и легко обслуживается. Передний подшипник, установленный в поворотном кулаке вместе со ступицей, требует полного снятия узла для замены на модели Форд Фьюжн. Процесс включает освобождение цапф, демонтаж тяг, суппорта, тормозного диска и амортизаторной стойки.
Причины и признаки поломки ступичных подшипников
Задний узел автомобиля имеет более простую и надежную конструкцию. Замена шарикоподшипников на задних колесах требуется реже, чем на передних. При эксплуатации на ровных и твердых дорогах автомобиль может проехать до 100 тыс. км и более без признаков неисправности.
Рекомендуется заменять ступичный подшипник на передних колесах моделей Форд Фьюжн с двигателями 1,4 и 1,6 после достижения пробега в 75 тыс. км. Это максимальный срок, и в редких случаях автомобиль может проехать до 85 тыс. км без посторонних звуков.
Шарикоподшипники, как и другие расходные материалы, имеют ограниченный срок службы. Преждевременный выход из строя может быть вызван рядом факторов:
- Превышение допустимой нагрузки на полуоси для модели Форд Фьюжн.
- Движение по грязным и неровным дорогам.
- Неправильный выбор производителя или подшипника при замене.
- Повреждение пыльника, что приводит к попаданию влаги и грязи внутрь узла.
- Неисправности в смежных узлах, связанных со ступицей.
Признаки износа ступичных подшипников на задних и передних колесах Форд Фьюжн имеют небольшие отличия.
Когда требуется замена заднего подшипника:
- при увеличении скорости слышен шум, который почти исчезает на максимальной скорости;
- ощущается вибрация в салоне;
- наблюдается перегрев полуоси;
- в критическом состоянии появляется явный скрежет.
Основной признак необходимости замены переднего ступичного подшипника: на скорости свыше 70 км/ч слышен воющий звук, который усиливается с увеличением скорости. Второстепенный симптом – нагрев тормозного диска.
| Этап работы | Описание действий | Необходимые инструменты |
|---|---|---|
| Подготовка автомобиля | Поднять автомобиль и снять колесо | Домкрат, подставки |
| Снятие ступичного подшипника | Открутить гайки и снять тормозной диск | Гаечный ключ, отвертка |
| Установка нового подшипника | Установить новый подшипник и собрать все обратно | Молоток, смазка, динамометр |
Интересные факты
Вот несколько интересных фактов о замене ступичных подшипников на Ford Fusion:
-
Специфические инструменты: Для замены ступичных подшипников на Ford Fusion может потребоваться специальный инструмент, такой как съемник подшипников. Это связано с тем, что подшипники часто сильно застревают в ступице, и использование стандартных инструментов может привести к повреждению деталей.
-
Признаки износа: Перед заменой ступичных подшипников водители могут заметить определенные признаки, такие как гул или шум при движении, особенно при поворотах. Эти звуки могут указывать на то, что подшипник начинает выходить из строя, и его замена необходима для предотвращения более серьезных проблем.
-
Влияние на безопасность: Изношенные ступичные подшипники могут существенно повлиять на управляемость автомобиля и безопасность. Если подшипник полностью выйдет из строя, это может привести к потере контроля над автомобилем, что делает регулярную проверку и своевременную замену критически важными для безопасности водителя и пассажиров.
Как проверить ступичный подшипник
Необходимость замены на Ford Fusion можно определить следующим образом:
- Поднимите кузов автомобиля домкратом так, чтобы одно из колес (переднее или заднее) не касалось земли.
- Включите передачу, чтобы колесо начало вращаться, или прокрутите его вручную, и обратите внимание на наличие необычных звуков.
- Возьмите подвешенное колесо за верхнюю и нижнюю части и покачайте его. Если подшипник в порядке, люфта не должно быть. Допустимое отклонение в осевом направлении составляет 0,1-0,25 мм.
Важно! Также можно проверить состояние передней полуоси во время движения, изменяя нагрузку. Если шум исчезает при повороте влево, это указывает на проблему с правым колесом.
Какие инструменты и материалы потребуются для замены
Для замены подшипников ступиц на передней и задней оси Ford Fusion вам понадобятся следующие инструменты и материалы:
- домкрат;
- баллонный ключ;
- противооткатное устройство;
- длинный торцевой ключ на 30 и звездочный ключ Т-50;
- головки на 32, 5, 13 и 10 мм;
- оправка диаметром 52,5 мм;
- большая плоская отвертка;
- круглогубцы;
- зубило;
- смазка ВД-40;
- молоток;
- жидкий ключ «Унисма-1»;
- вороток.
Обратите внимание: для запрессовки подшипников на передней и задней полуоси используйте только пневматический пресс или специальное съемное устройство.
Ступица Ford Fusion изготовлена из закаленной стали, поэтому удары молотком могут привести к повреждению или деформации.
Как правильно выбрать ступичный подшипник
Оригинальные номера ступичного двухрядного переднего подшипника для автомобилей Форд Фьюжн с двигателями 1,4 и 1,6 л: 1112547, 1201569, 1085569. Все они имеют одинаковые размеры и артикулы, поэтому для замены можно использовать аналоги с наружным диаметром 72 мм, внутренним диаметром 39 мм и шириной 3 мм:
- FAG 713 6781 00;
- IPD GmbH IPD 30-7810;
- Autlog RS1122;
- SKF VKBA 3531;
- Ruville 5255;
- Optimal 301 045;
- SNR R152.55;
- NK 752530.
Задний узел Форд Фьюжн оснащен двухрядным радиально-упорным подшипником, оригинальный номер которого – 5401762529/1/0. Для подбора замены учитывайте его характеристики: диаметр отверстия – 29 мм, наружный диаметр – 53 мм, ширина – 37 мм.
Рекомендуемые бренды для замены подшипников на Форд Фьюжн:
- SKF VKBA 3532 или 6515 (Швеция);
- FAG 713678030 (Германия);
- NTN-SNR R152.55 (Франция).
Стоит отметить, что ступичные детали на одной оси Форд Фьюжн изнашиваются практически одновременно, поэтому рекомендуется заменять их на обоих задних или передних колесах. Для выполнения ремонта потребуется две детали.

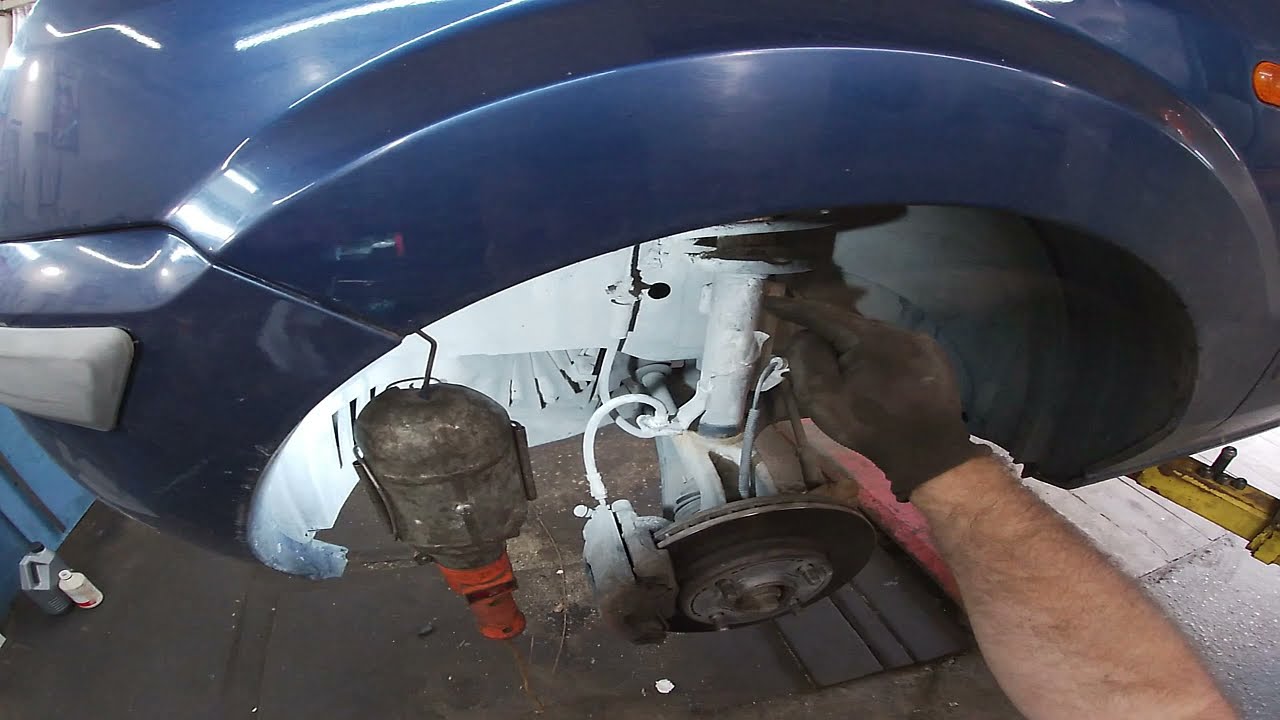

Замена переднего ступичного подшипника на Форд Фьюжн

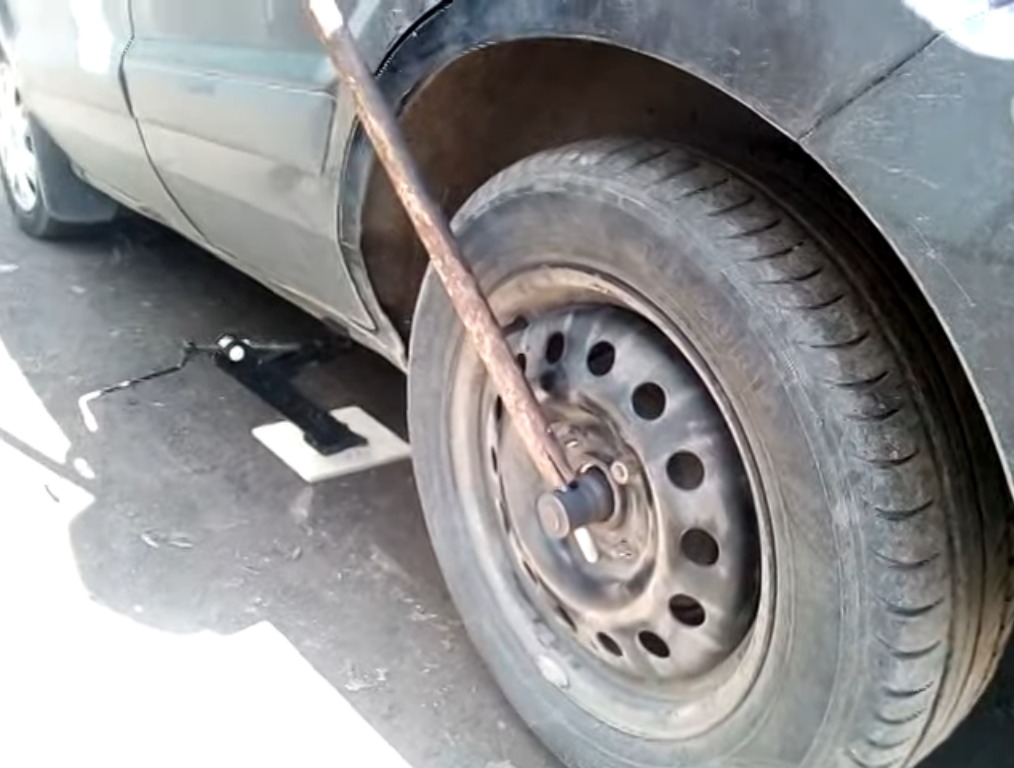

Перед началом работы выполните стандартные действия: поднимите кузов с помощью домкрата, установите противооткатные устройства, открутите болты с помощью баллонного ключа и снимите колесо.
Как правильно заменить передний ступичный подшипник на Ford Fusion:
Рекомендуется обработать все болты проникающей жидкостью «Унисмой», чтобы облегчить процесс, особенно если они заржавели.

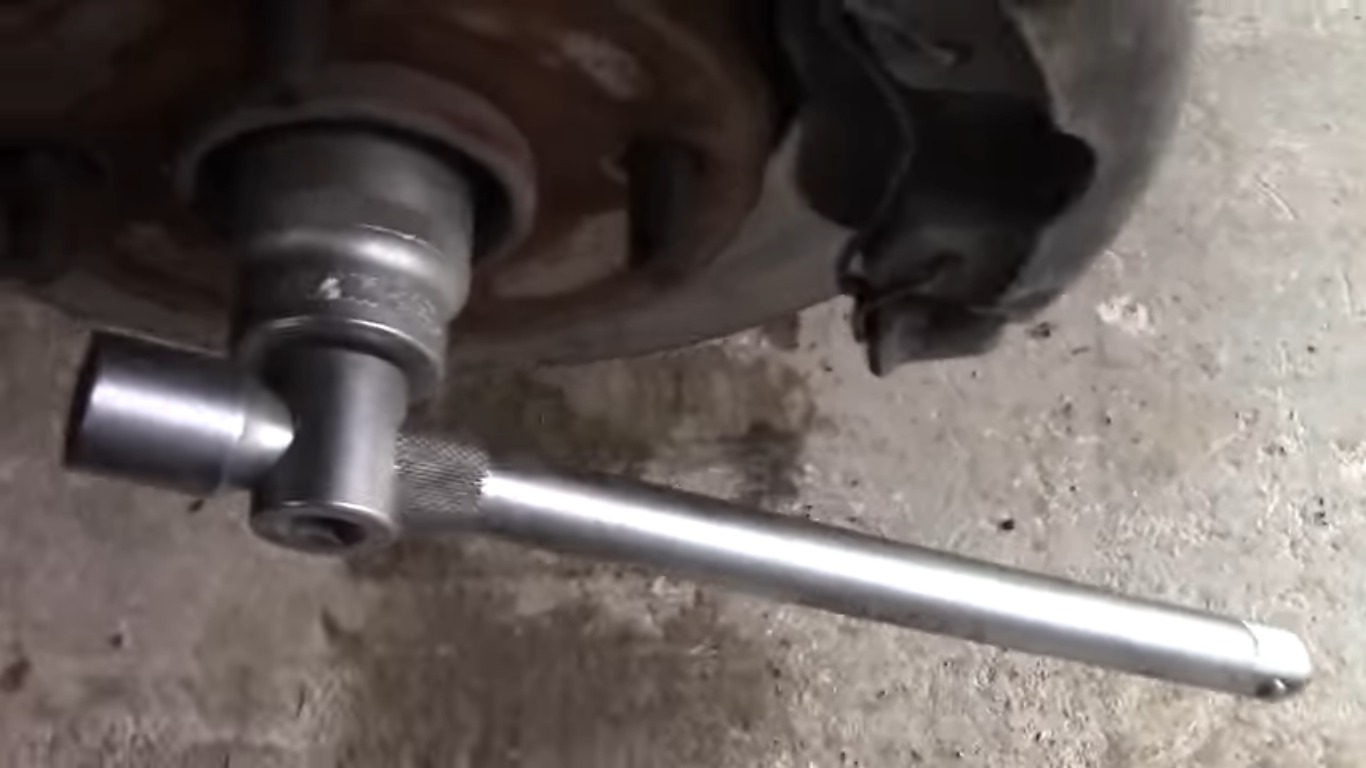

Сначала открутите ступичную гайку, используя головку на 32 и вороток.
Чтобы колесо не прокручивалось, зафиксируйте его отверткой, вставив её через суппорт в тормозной диск.
Далее снимите гайку рулевого наконечника, используя головку на 15.

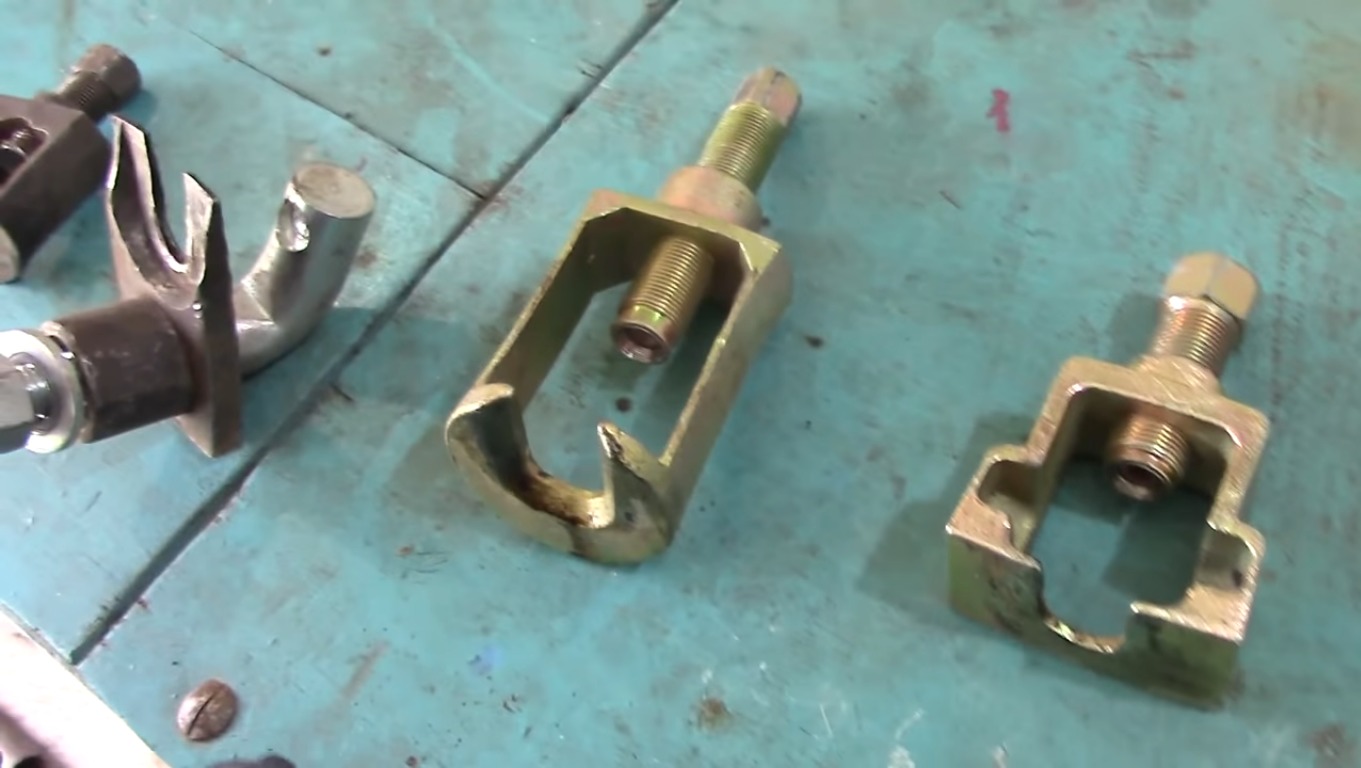

С помощью специального съемника извлеките деталь из поворотного кулака.
Открутите два болта суппорта сверху и снизу, затем отведите его в сторону и зафиксируйте проволокой, чтобы не повредить тормозные шланги. Удаление тормозных колодок упростит установку суппорта после замены подшипника.
Снимите тормозной диск.
Открутите гайку датчика АБС с помощью головки на 10.
Аккуратно извлеките датчик из гнезда, расшатывающими движениями, чтобы избежать повреждений.
Демонтируйте нижний шаровый шарнир. Вставьте торцевой ключ с одной стороны, а с противоположной открутите гайку и вытяните болт.
Выщелкните палец шарового из поворотного кулака, используя металлическую трубу с упором на противоположном конце и нажимая вниз.
Уберите ступичный шрус, отводя его в сторону, чтобы он не мешал.
Отсоедините стойку, ослабляя гайку и вынимая болт.
Снимите поворотный кулак, который легко демонтируется при постукивании молотком.
Далее извлеките ступицу и старый подшипник, используя подходящую головку и выбивая их с помощью молотка или кувалды.
Удалите обойму.
Перед установкой нового подшипника очистите место его размещения от грязи.

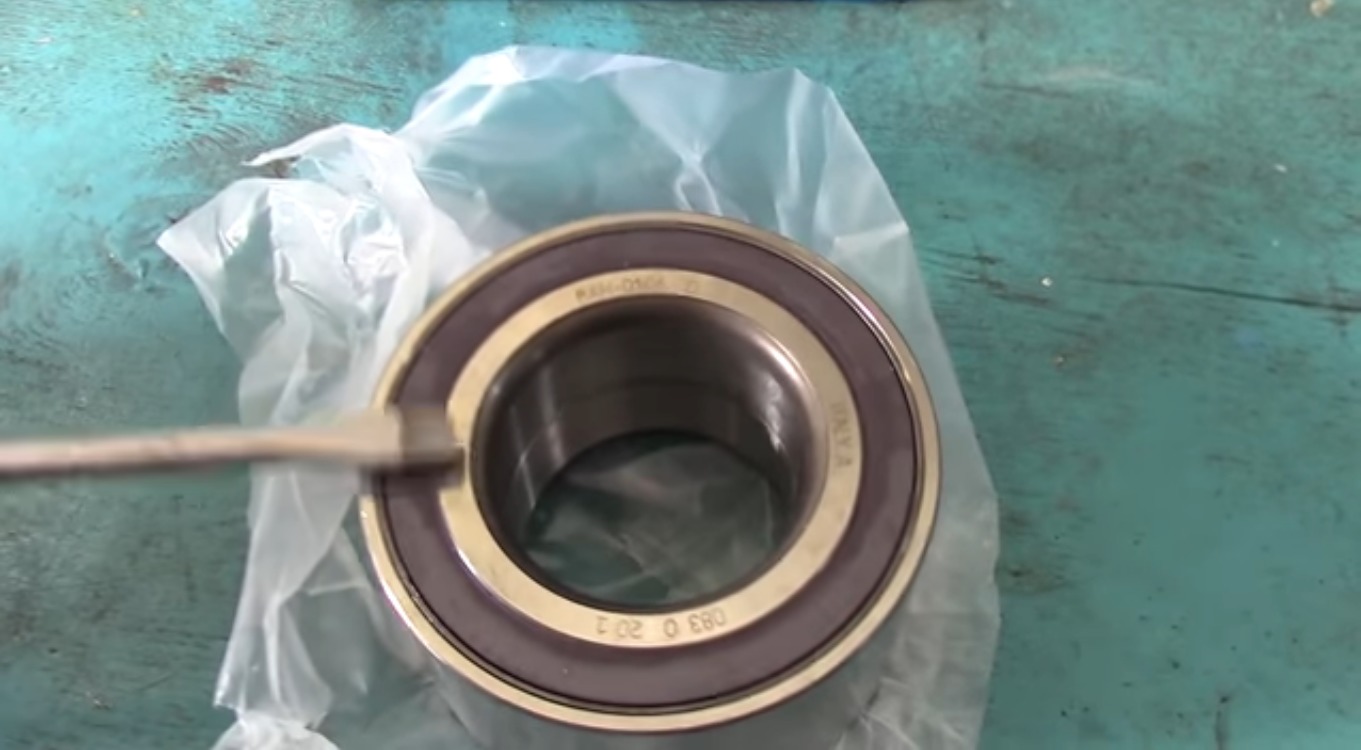

Установите новую деталь в кулак (магнитным кольцом вниз), предварительно смазав поверхность. Запрессуйте подшипник с помощью специального съемника.
Установите полуось на место, используя то же устройство.
После установки деталей соберите агрегат в обратном порядке.
Замена подшипника ступицы заднего колеса на Форд Фьюжн
На автомобиле задняя тормозная система выполнена в виде барабана, что упрощает процесс ремонта по сравнению с дисковыми тормозами спереди. Перед началом работы рекомендуется включить первую передачу и освободить ручной тормоз.
Рассмотрим пошаговую инструкцию по замене подшипника задней ступицы на примере Ford Fusion 2008 года:
- Перед подъемом кузова открутите болты колеса и ослабьте ступичную гайку, предварительно сняв колпачок. Для этого потребуется головка на 30 и вороток.
- Снимите колесо и открутите гайку полуоси с помощью головки и трещотки.
- Уберите барабан. Удобнее всего это сделать с использованием специального инструмента.
- Извлеките магнитное и стопорное кольцо; последнее может потребовать замены. Аккуратно подденьте его отверткой.
- В отверстие барабана вставьте головку на 30, поместите конструкцию под гидравлический пресс и выдавите старый подшипник.
- Обработайте внутренние поверхности смазкой и установите новый подшипник с помощью пресса.
- Установите стопор на место. Если старый элемент в плохом состоянии, рекомендуется приобрести новый.
- Установите магнитное кольцо. С помощью деревянного бруска аккуратно осаживайте его на место легкими ударами.
После завершения установки всех деталей сборку производите в обратном порядке.
Заключение
Замена заднего ступичного подшипника на Ford Fusion проще, чем переднего. Вы можете выполнить эту процедуру самостоятельно, следуя правильной последовательности разборки и сборки. Важно бережно обращаться с новой деталью во время запрессовки, поэтому используйте специальное оборудование.
Советы по безопасности при замене ступичного подшипника
Замена ступичного подшипника на Ford Fusion — это задача, требующая внимательности и соблюдения мер безопасности. Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы, а также следуйте приведённым ниже рекомендациям.
1. Подготовка рабочего места: Выберите хорошо освещенное и просторное место для работы. Убедитесь, что у вас есть доступ ко всем необходимым инструментам, таким как домкрат, подставки, ключи, отвертки и специальные инструменты для снятия подшипников.
2. Использование защитного оборудования: Обязательно наденьте защитные очки, чтобы избежать попадания мелких частиц в глаза. Рекомендуется также использовать перчатки, чтобы защитить руки от острых краев и загрязнений.
3. Правильная установка автомобиля: Перед началом работы убедитесь, что автомобиль установлен на ровной поверхности. Используйте домкрат, чтобы поднять автомобиль, и установите подставки под кузов для дополнительной безопасности. Это предотвратит случайное падение автомобиля во время работы.
4. Обращение с тяжелыми деталями: Ступичные подшипники могут быть тяжелыми и громоздкими. При их снятии и установке используйте правильные техники подъема, чтобы избежать травм. Если необходимо, попросите помощи у другого человека.
5. Проверка состояния деталей: При замене ступичного подшипника также стоит проверить состояние других компонентов, таких как тормозные колодки, диски и подвеска. Если вы заметили повреждения или износ, замените эти детали сразу, чтобы избежать дополнительных затрат и работы в будущем.
6. Утилизация старых деталей: Не забывайте о правильной утилизации старых подшипников и других деталей. Многие автосервисы принимают использованные детали для переработки, что поможет вам избежать загрязнения окружающей среды.
7. Следование инструкциям: Всегда следуйте инструкциям производителя и используйте руководство по ремонту для вашего Ford Fusion. Это поможет избежать ошибок и обеспечит правильную установку новых деталей.
Соблюдение этих советов по безопасности поможет вам успешно и безопасно заменить ступичный подшипник на вашем Ford Fusion. Не спешите и уделяйте внимание каждой детали, чтобы работа была выполнена качественно и без травм.
Общие ошибки при замене ступичного подшипника
Замена ступичного подшипника на Ford Fusion может показаться простой задачей, однако многие автолюбители совершают ряд распространенных ошибок, которые могут привести к дополнительным проблемам и затратам. Важно знать, на что обратить внимание, чтобы избежать неприятностей.
1. Неправильный выбор подшипника. При замене ступичного подшипника необходимо убедиться, что вы используете оригинальные запчасти или качественные аналоги, соответствующие спецификациям вашего автомобиля. Некачественные или неподходящие подшипники могут быстро выйти из строя и привести к повторной замене.
2. Игнорирование состояния других компонентов. При замене подшипника важно также проверить состояние тормозных дисков, суппортов и других элементов подвески. Если они изношены, их следует заменить одновременно с подшипником, чтобы избежать повторной разборки в будущем.
3. Неправильная установка подшипника. Установка подшипника требует особого внимания. Необходимо следить за тем, чтобы он был установлен ровно и без перекосов. Использование неправильных инструментов или методов может привести к повреждению подшипника или ступицы.
4. Пренебрежение моментом затяжки. При установке ступичного подшипника необходимо соблюдать рекомендованный производителем момент затяжки. Слишком слабая или слишком сильная затяжка может привести к быстрому износу подшипника или его поломке.
5. Неправильная смазка. Некоторые подшипники требуют предварительной смазки перед установкой, в то время как другие уже имеют необходимую смазку. Важно следовать рекомендациям производителя и использовать подходящие смазочные материалы, чтобы обеспечить долговечность подшипника.
6. Пропуск проверки состояния тормозной системы. Замена ступичного подшипника – это отличная возможность проверить тормозную систему. Зачастую проблемы с подшипниками могут быть связаны с износом тормозных колодок или дисков. Игнорирование этого аспекта может привести к ухудшению тормозных характеристик автомобиля.
7. Неправильная диагностика проблемы. Перед тем как приступить к замене ступичного подшипника, важно правильно диагностировать проблему. Шумы или вибрации могут быть вызваны не только износом подшипника, но и другими неисправностями в подвеске или трансмиссии. Рекомендуется провести полную диагностику автомобиля.
Избегая этих распространенных ошибок, вы сможете не только успешно заменить ступичный подшипник на Ford Fusion, но и продлить срок службы других компонентов вашего автомобиля, обеспечив его надежную работу на дороге.
Рекомендации по обслуживанию ступичных подшипников
Ступичные подшипники являются важной частью ходовой системы автомобиля, обеспечивая плавное вращение колес и поддерживая стабильность при движении. Для обеспечения их долговечности и надежности необходимо следовать ряду рекомендаций по обслуживанию.
Регулярная проверка состояния подшипников. Рекомендуется периодически осматривать ступичные подшипники на наличие признаков износа или повреждений. Обратите внимание на посторонние звуки при движении, такие как гул или скрежет, которые могут указывать на необходимость замены подшипников.
Смазка подшипников. Важно следить за состоянием смазки в подшипниках. Если вы заметили, что смазка высохла или загрязнена, необходимо заменить ее. Используйте только качественные смазочные материалы, рекомендованные производителем.
Проверка зазоров и натяжения. Зазоры между подшипниками и ступицей должны быть в пределах нормы. Излишний зазор может привести к быстрому износу, а недостаточный — к перегреву и повреждению. Регулярно проверяйте натяжение подшипников и при необходимости корректируйте его.
Замена подшипников при необходимости. Если вы заметили, что подшипники начали издавать посторонние звуки или проявляют другие признаки неисправности, не откладывайте их замену. Замену следует проводить в комплекте с другими компонентами, такими как тормозные диски и колодки, чтобы избежать дополнительных затрат в будущем.
Использование качественных запчастей. При замене ступичных подшипников выбирайте только оригинальные или высококачественные аналоги. Это обеспечит надежность и долговечность работы вашего автомобиля.
Соблюдение правил эксплуатации. Избегайте резких маневров и перегрузок автомобиля, так как это может негативно сказаться на состоянии ступичных подшипников. Также старайтесь избегать частых поездок по плохим дорогам, так как это может ускорить износ подшипников.
Следуя этим рекомендациям, вы сможете значительно продлить срок службы ступичных подшипников вашего Ford Fusion и обеспечить безопасность на дороге.
