Замена выжимного подшипника на ВАЗ-2114 — важная процедура, которую должен знать каждый автовладелец, поскольку от состояния этого компонента зависит работа сцепления и, как следствие, безопасность и комфорт вождения. В данной статье мы рассмотрим основные признаки поломки выжимного подшипника, причины его преждевременного выхода из строя, а также предложим рекомендации по выбору качественных заменителей. Кроме того, вы узнаете, как самостоятельно выполнить замену подшипника, что позволит сэкономить на ремонте и продлить срок службы вашего автомобиля.
Где находится выжимной подшипник ВАЗ-2114
Запчасть выполняет важную функцию, воздействуя на нажимной диск по оси при нажатии на педаль. Этот диск разрывает сцепление между маховиком и корзиной, что позволяет переключать передачи как при старте, так и во время движения. За плавность этого процесса отвечает ВП.
Эта деталь состоит из трех основных компонентов:
- фиксирующая шайба;
- обойма с направляющей втулкой;
- роликовый или шариковый подшипник.
Признаки поломки выжимного подшипника ВАЗ-2114
Гарантийный срок службы выжимного подшипника (ВП) от производителя составляет миллион циклов включения и выключения. Однако его замена может потребоваться по нескольким причинам:
- недостаток смазки на детали и в узле её установки;
- попадание влаги в трансмиссию;
- нарушение правил эксплуатации сцепления — резкое нажатие и медленное отпускание;
- длительное удерживание педали в нажатом состоянии.
Основным признаком необходимости замены выжимного подшипника на ВАЗ-2114 является появление посторонних стуков или свистящих звуков в двигателе при переключении передач во время движения.
Важно учитывать, что зимой, когда двигатель ещё не достиг рабочей температуры, может возникать шум со стороны муфты сцепления. Это не всегда указывает на неисправность выжимного подшипника; причиной необычного звука может быть неравномерное температурное расширение компонентов. Муфта изготовлена из низколегированной стали, а кольца — из высокозакаленной. После полного прогрева двигателя посторонние звуки обычно исчезают.
Среди причин поломки выжимного подшипника, требующих его замены, можно выделить деформацию внутренних дорожек, что приводит к шуму при нажатии на педаль. При отсутствии смазки слышен отчетливый свист, когда сцепление выжато. Если педаль сцепления невозможно отжать или это требует значительных усилий, состояние детали критическое, возможно, ухо на ВП сломано. В худшем случае может произойти полное разрушение муфты. Замена в этом случае обязательна, так как дальнейшая эксплуатация автомобиля станет невозможной без ремонта.
| Этап работы | Описание действий | Необходимые инструменты и материалы |
|---|---|---|
| Подготовка автомобиля | Установите автомобиль на ровную поверхность, поднимите его на домкратах. | Домкрат, подставки, ключи |
| Снятие коробки передач | Отсоедините карданный вал, снимите коробку передач. | Набор ключей, отвертка, возможно, баллонный ключ |
| Замена выжимного подшипника | Извлеките старый подшипник, установите новый. | Новый выжимной подшипник, смазка, молоток |
| Установка коробки передач | Установите коробку на место, подключите карданный вал. | Набор ключей, отвертка |
| Проверка работы | Запустите двигатель и проверьте работу сцепления. | — |
Интересные факты
Вот несколько интересных фактов о замене выжимного подшипника на ВАЗ-2114 своими руками:
-
Необходимость снятия коробки передач: Для замены выжимного подшипника на ВАЗ-2114 необходимо снять коробку передач, что делает эту процедуру более сложной. Однако, многие автолюбители предпочитают выполнять эту работу самостоятельно, так как это позволяет не только заменить подшипник, но и проверить состояние сцепления и других компонентов трансмиссии.
-
Использование специальных инструментов: Для успешной замены выжимного подшипника потребуется ряд специальных инструментов, таких как съемник подшипников и ключи для откручивания крепежных болтов. Наличие этих инструментов значительно упростит процесс и поможет избежать повреждений деталей.
-
Проверка других компонентов: Во время замены выжимного подшипника рекомендуется проверить состояние других элементов сцепления, таких как диск сцепления и маховик. Это может предотвратить дополнительные расходы в будущем, так как замена этих компонентов также требует снятия коробки передач.
Какие инструменты и материалы потребуются для замены
Для демонтажа коробки переключения передач на ВАЗ-2114 и разборки узлов, необходимых для установки и замены выжимного подшипника, вам понадобятся:
- трещотка;
- накидные или гаечные ключи;
- набор головок;
- плоские отвертки;
- монтировка или металлическая труба;
- контейнер для слива масла из коробки.
При замене используйте смазку Литол-24 или ШРУС-4.
Какой выжимной подшипник лучше для ВАЗ-2114

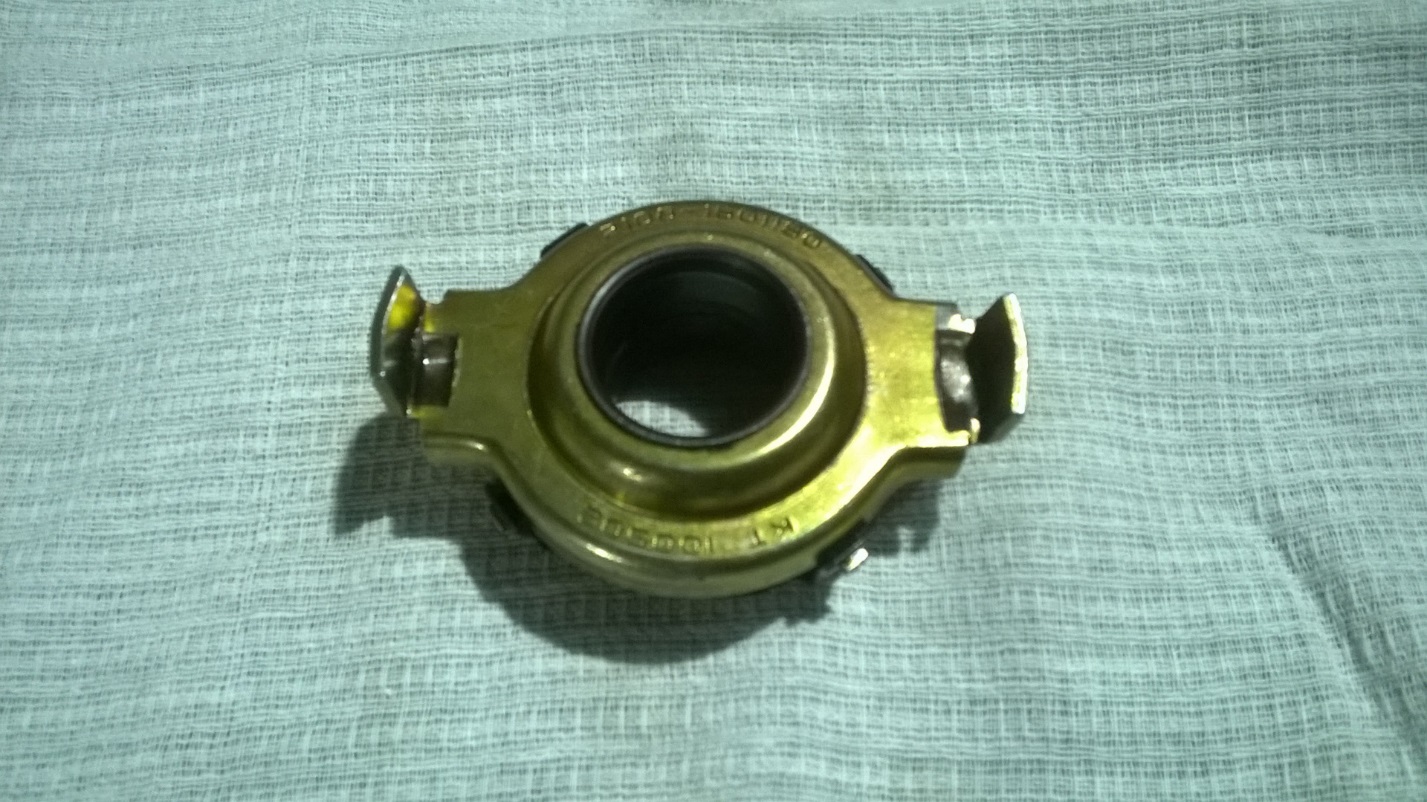

На автомобиле ВАЗ-2114 используется оригинальная деталь ТЗА (АвтоВАЗ) 6-520806 — радиальный шарикоподшипник закрытого типа с широкой внутренней обоймой. Он может быть стандартным или с усиленной муфтой. Индикационный номер для установки в сборе — 2110-1601180, а выжимной подшипник без муфты имеет номер 2109-1601182.
Кроме оригинального выжимного подшипника, на ВАЗ-2114 можно установить детали от других производителей, соответствующие размерам, указанным в технической документации. Для замены подойдут изделия следующих брендов:
- ДК;
- TORQUE;
- FAG;
- VBF;
- UBP;
- SKF;
- СБ3 ТА;
- LUK;
- LSA.
При выборе замены важно обратить внимание на маркировку, которая должна соответствовать российским стандартам РФ — 6-520806ЕС23 или международным стандартам ISO — 520806K1Y.P6R21.31Q6/L20.
Рекомендация: при покупке замены стоит приобретать выжимной подшипник в комплекте с сальником.
Как поменять выжимной подшипник ВАЗ-2114
Перед началом работы откройте капот и отсоедините минусовую клемму от аккумулятора. Затем отключите датчик расхода воздуха от воздушного фильтра, снимите заслонки и хомуты, а также демонтируйте кожух и отложите его в сторону.
Пошаговая инструкция по замене выжимного подшипника с демонтажом коробки передач на ВАЗ-2114:
- С помощью ключа или головки на 17 открутите трос сцепления.
- Отсоедините клемму от стартера.
- Открутите болты, крепящие коробку передач (два верхних – один справа и один снизу).
- Спуститесь в яму, снимите пробку, поставьте емкость для слива масла и слейте его.
- Отключите датчик задней передачи.
- Открутите три гайки со стартера и снимите его, чтобы получить доступ к маховику.
- Демонтируйте шток кулисы.
- Освободите все болты внутри передних колес (стойки стабилизатора, шаровая), чтобы их можно было открутить вручную.
- С помощью трещотки с удлинителем и трубы открутите верхний болт коробки передач головкой на 19.
- Ослабьте передние ступичные гайки, поднимите кузов домкратом и снимите колеса.
- Освободите полуось и открутите все крепления, мешающие опустить коробку передач вниз.

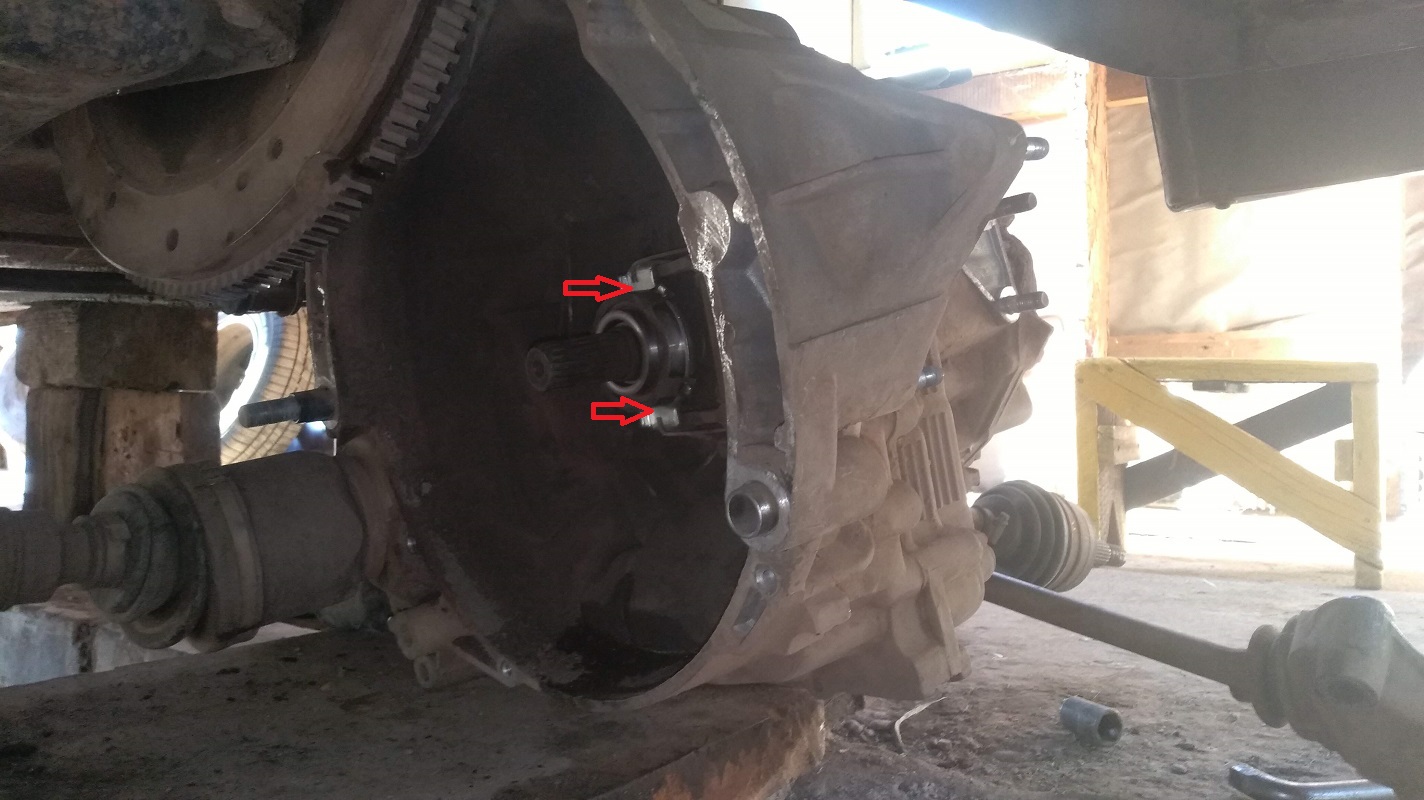

- Снимите коробку, отсоединив ее от маховика.
- Отожмите две фиксирующие пружины и извлеките шарикоподшипник.
- Нанесите смазку на место посадки и внутреннюю часть новой детали.
- На точку соприкосновения вилки с металлической поверхностью нанесите машинное масло.
После этого установите новый выжимной подшипник и зафиксируйте его пружинами. Завершите сборку, начиная с установки коробки передач на место и заканчивая подключением клеммы к аккумулятору.
Заключение
Замена выжимного подшипника на ВАЗ-2114 лучше всего проводится после снятия коробки передач. Хотя возможна и замена без демонтажа, этот процесс требует значительных усилий и определенных навыков. Без опыта есть риск неправильной установки новой детали, что может привести к поломкам смежных узлов и высоким затратам на ремонт.
Подготовка автомобиля к замене выжимного подшипника
Перед тем как приступить к замене выжимного подшипника на ВАЗ-2114, необходимо тщательно подготовить автомобиль и рабочее место. Это поможет избежать неприятностей в процессе работы и обеспечит безопасность.
1. Подготовка рабочего места:
- Выберите чистое и хорошо освещенное место для работы. Это может быть гараж или площадка с ровным покрытием.
- Убедитесь, что у вас есть все необходимые инструменты и материалы, такие как ключи, отвертки, домкрат, подставки под автомобиль, новый выжимной подшипник, смазка и другие расходные материалы.
2. Подготовка автомобиля:
- Паркуйте автомобиль на ровной поверхности и включите стояночный тормоз для предотвращения его движения.
- Снимите аккумулятор, чтобы избежать короткого замыкания и других электрических проблем во время работы.
- Снимите защитный кожух, если он есть, чтобы получить доступ к трансмиссии.
3. Подъем автомобиля:
- Используйте домкрат, чтобы поднять переднюю часть автомобиля. Убедитесь, что он установлен на прочной и ровной поверхности.
- Установите подставки под автомобиль для дополнительной безопасности. Это важно, так как работа с трансмиссией требует надежной фиксации автомобиля.
4. Снятие коробки передач:
- Перед тем как снять коробку передач, необходимо отсоединить все соединения, включая трос сцепления, карданный вал и электропроводку.
- Снимите болты крепления коробки передач к двигателю и аккуратно отделите коробку от двигателя. Это может потребовать некоторого усилия, так как детали могут быть закисшими.
5. Проверка состояния других компонентов:
- Пока коробка передач снята, рекомендуется проверить состояние сцепления, маховика и других компонентов, чтобы избежать повторной разборки в будущем.
- Если вы заметили износ или повреждения, замените эти детали сразу же, чтобы избежать дополнительных затрат и времени в будущем.
После завершения всех подготовительных работ вы сможете перейти к непосредственной замене выжимного подшипника. Важно следовать инструкциям и соблюдать осторожность, чтобы избежать повреждений как автомобиля, так и себя.
Процесс установки нового выжимного подшипника
Замена выжимного подшипника на ВАЗ-2114 — это задача, которую можно выполнить самостоятельно, если у вас есть необходимые инструменты и немного опыта в ремонте автомобилей. В этом разделе мы подробно рассмотрим процесс установки нового выжимного подшипника, начиная с подготовки и заканчивая финальной сборкой.
Подготовка к замене
Перед началом работы убедитесь, что у вас есть все необходимые инструменты и запчасти. Вам понадобятся:
- Новый выжимной подшипник
- Набор ключей и головок
- Отвертки
- Домкрат и подставки для автомобиля
- Смазка для подшипников
- Специальный инструмент для снятия сцепления (при необходимости)
Также рекомендуется подготовить рабочее место, чтобы все инструменты были под рукой, а детали не потерялись.
Снятие старого выжимного подшипника
1. Поднимите автомобиль: Используйте домкрат, чтобы поднять переднюю часть автомобиля, и установите подставки для безопасности.
2. Снимите коробку передач: Для доступа к выжимному подшипнику необходимо снять коробку передач. Для этого отключите аккумулятор, отсоедините все необходимые провода и тросы, а затем открутите болты, крепящие коробку к двигателю. Не забудьте снять карданный вал, если он мешает.
3. Снимите сцепление: После того как коробка передач будет снята, вам нужно будет снять сцепление. Обычно это делается путем откручивания болтов, которые крепят сцепление к маховику. Обратите внимание на порядок снятия деталей, чтобы потом было легче установить их обратно.
4. Извлеките старый выжимной подшипник: Выжимной подшипник обычно находится между сцеплением и корзиной. Аккуратно извлеките его, проверяя состояние других деталей на наличие износа.
Установка нового выжимного подшипника
1. Подготовьте новый подшипник: Перед установкой нового выжимного подшипника рекомендуется смазать его специальной смазкой, чтобы обеспечить плавную работу.
2. Установите новый подшипник: Установите новый выжимной подшипник на место старого, убедившись, что он правильно зафиксирован и не имеет люфта.
3. Соберите сцепление: Установите сцепление обратно на маховик, затяните болты в порядке, обратном снятию, и убедитесь, что оно правильно центрировано.
4. Установите коробку передач: Аккуратно поднимите коробку передач на место и закрепите ее болтами. Подключите все провода и тросы, которые были отсоединены ранее.
Завершение работы
После завершения установки нового выжимного подшипника и сборки всех деталей, опустите автомобиль с подставок и проверьте работу сцепления. Запустите двигатель и убедитесь, что сцепление работает плавно, без посторонних звуков и заеданий.
Если все в порядке, вы успешно завершили замену выжимного подшипника на ВАЗ-2114 своими руками!
Советы по обслуживанию выжимного подшипника после замены
После замены выжимного подшипника ВАЗ-2114 важно уделить внимание его дальнейшему обслуживанию, чтобы обеспечить долговечность и надежность работы системы сцепления. Вот несколько советов, которые помогут вам правильно ухаживать за новым подшипником:
- Регулярная проверка уровня жидкости в системе сцепления: Убедитесь, что уровень тормозной жидкости, используемой в системе сцепления, находится в пределах нормы. Низкий уровень жидкости может привести к неправильной работе сцепления и преждевременному износу подшипника.
- Проверка на наличие утечек: После установки нового выжимного подшипника необходимо внимательно осмотреть все соединения и шланги на предмет утечек жидкости. Утечки могут привести к недостаточному давлению в системе и, как следствие, к поломке подшипника.
- Своевременная замена масла: Регулярно меняйте трансмиссионное масло, так как его загрязнение может негативно сказаться на работе сцепления и выжимного подшипника. Используйте масло, рекомендованное производителем, чтобы избежать проблем с совместимостью.
- Избегайте перегрева: Перегрев сцепления может привести к быстрому износу выжимного подшипника. Избегайте длительного пробуксовывания сцепления и старайтесь не держать ногу на педали сцепления во время остановки.
- Регулярная диагностика: Периодически проверяйте работу сцепления и выжимного подшипника. Обратите внимание на посторонние звуки, вибрации или трудности при переключении передач. Эти симптомы могут указывать на проблемы, требующие немедленного внимания.
- Правильная эксплуатация: Соблюдайте правила эксплуатации автомобиля. Избегайте резких стартов и торможений, а также не перегружайте автомобиль, так как это может негативно сказаться на работе сцепления и выжимного подшипника.
Следуя этим рекомендациям, вы сможете значительно продлить срок службы выжимного подшипника и обеспечить надежную работу сцепления вашего автомобиля ВАЗ-2114. Помните, что профилактика всегда лучше, чем ремонт, поэтому не пренебрегайте регулярным обслуживанием.
