Замена ГРМ (газораспределительного механизма) на Ford Mondeo 4, включая дизельные и бензиновые версии, является важной процедурой, которую не следует игнорировать. В этой статье мы подробно рассмотрим, зачем и когда необходимо проводить замену цепи или ремня ГРМ, а также последствия их выхода из строя. Вы узнаете, где находятся эти элементы, как правильно диагностировать их состояние, а также получите пошаговую инструкцию по самостоятельному демонтажу и установке, дополненную видео и фото материалами. Эта информация поможет вам избежать серьезных поломок и сэкономить на ремонте, обеспечивая надежную работу вашего автомобиля.
Зачем и когда менять ГРМ на Форд Мондео 4
Эффективная работа газораспределительного механизма (ГРМ) как дизельных, так и бензиновых двигателей зависит от состояния ремня или цепи. Их основная задача — синхронизация работы распредвала и коленвала. Правильные интервалы обеспечивают одновременное открытие впускных клапанов и закрытие выпускных, что позволяет системе функционировать корректно.
Производитель рекомендует замену ремня ГРМ на дизельных моделях Ford Mondeo 4 примерно после 80-90 тыс. км пробега. Цепь может прослужить дольше — около 200-250 тыс. км. Однако для дизельной версии Ford Mondeo Ecoboost, при агрессивном стиле вождения, замена цепи может понадобиться уже после 150 тыс. км.
Эти сроки ориентировочные и не всегда соответствуют реальности. На преждевременный износ и необходимость внеплановой замены ГРМ на дизельном Ford Mondeo 4 могут влиять несколько факторов:
- Высокие нагрузки на коленчатый вал при буксировке тяжелых грузов или превышении скорости на плохих дорогах.
- Агрессивное воздействие технических жидкостей (масел или антифризов) в случае утечек. Они могут разрушать структуру ремня, что приводит к необходимости замены.
- Заклинивание натяжного или паразитного устройства может вызвать растяжение цепи или разрыв ремня.
- Использование неоригинальных деталей при предыдущей замене, изготовленных из низкокачественных материалов или не соответствующих требованиям дизельного двигателя.
- Поломка водяной помпы, которая может вызвать резкие рывки на ремень или цепь, что приводит к их растяжению, разрыву или потере зубцов.
Необходимость в преждевременной замене ГРМ на дизельном Ford Mondeo 4 можно определить по ряду характерных признаков:
- Неправильное распределение фаз приводит к прерывистой работе двигателя на холостых оборотах.
- При низком давлении масла слышен металлический шорох (в случае с цепью), что ранее не наблюдалось у Ford Mondeo 4.
- Из двигателя (независимо от типа) доносятся стуки.
- Снижение мощности двигателя.
- Полная остановка автомобиля во время движения.
- Стартер вращается легче, чем раньше, но двигатель не запускается.
К возможным причинам также можно отнести увеличение расхода дизельного топлива или появление выстрелов из выхлопной трубы. Однако эти проблемы могут быть связаны с неправильной установкой ремня или цепи во время замены.
Где находится и как проверить ремень, цепь ГРМ
Газораспределительный механизм находится в моторном отсеке, между радиатором и блоком цилиндров, с правой стороны от колеса. Он защищен пластиковой оболочкой, которую нужно снять для доступа. Место установки механизма не зависит от типа двигателя — дизельного или бензинового.
Рекомендуется проводить диагностику каждые 40 тысяч километров для ремня и один раз в год для цепи. Оценить состояние привода можно только после удаления защитного кожуха. Для дизельного двигателя Ford Mondeo 4 на необходимость замены указывают следующие признаки:
- натяжное устройство на пределе, цепь провисает, и других признаков износа нет;
- наличие технической жидкости на ремне. Важно выявить и устранить источник утечки;
- трещины на поверхности, что может привести к разрыву. В этом случае замена обязательна;
- повреждение краев, известное как «разлохмачивание»;
- наличие резиновой пыли на рабочей поверхности механизма.
Передвижение на дизельном Ford Mondeo 4 крайне нежелательно, если на приводе замечены отслаивание или износ зубцов, а также ослабление натяжения цепи. В таких случаях замену следует проводить в экстренном порядке.
Читайте также:
| Этап замены | Описание действий | Рекомендуемые инструменты |
|---|---|---|
| Подготовка | Отключите аккумулятор, снимите защиту двигателя | Набор ключей, отвертка |
| Снятие ремня/цепи | Снимите крышку ГРМ, ослабьте натяжитель | Гаечный ключ, динамометр |
| Установка нового | Установите новый ремень/цепь, проверьте метки | Набор ключей, индикатор |
| Проверка натяжения | Проверьте натяжение ремня/цепи, отрегулируйте при необходимости | Динамометр, линейка |
| Сборка | Установите крышку ГРМ, подключите аккумулятор | Набор ключей, отвертка |
Интересные факты
Вот несколько интересных фактов о замене цепи и ремня ГРМ на Ford Mondeo 4 с моторами 2.0, 2.3 и 1.6:
-
Разные системы ГРМ: На Ford Mondeo 4 используются как цепные, так и ременные приводы ГРМ в зависимости от типа двигателя. Например, двигатели 2.0 и 2.3 могут иметь цепной привод, который требует меньше обслуживания, в то время как 1.6 может быть оснащен ремнем, который необходимо заменять через определенные интервалы пробега.
-
Сложность замены: Замена ремня ГРМ на Ford Mondeo 4 может быть довольно сложной процедурой, требующей специальных инструментов и навыков. Неправильная установка может привести к серьезным повреждениям двигателя, поэтому рекомендуется доверять эту работу профессионалам или тщательно следовать инструкциям.
-
Пробег и замена: Рекомендуемый интервал замены ремня ГРМ для Ford Mondeo 4 с двигателем 1.6 составляет около 120,000 км, в то время как цепь может служить значительно дольше. Однако, даже при цепном приводе, важно следить за состоянием цепи и натяжителей, так как износ может привести к проблемам с синхронизацией клапанов и поршней.

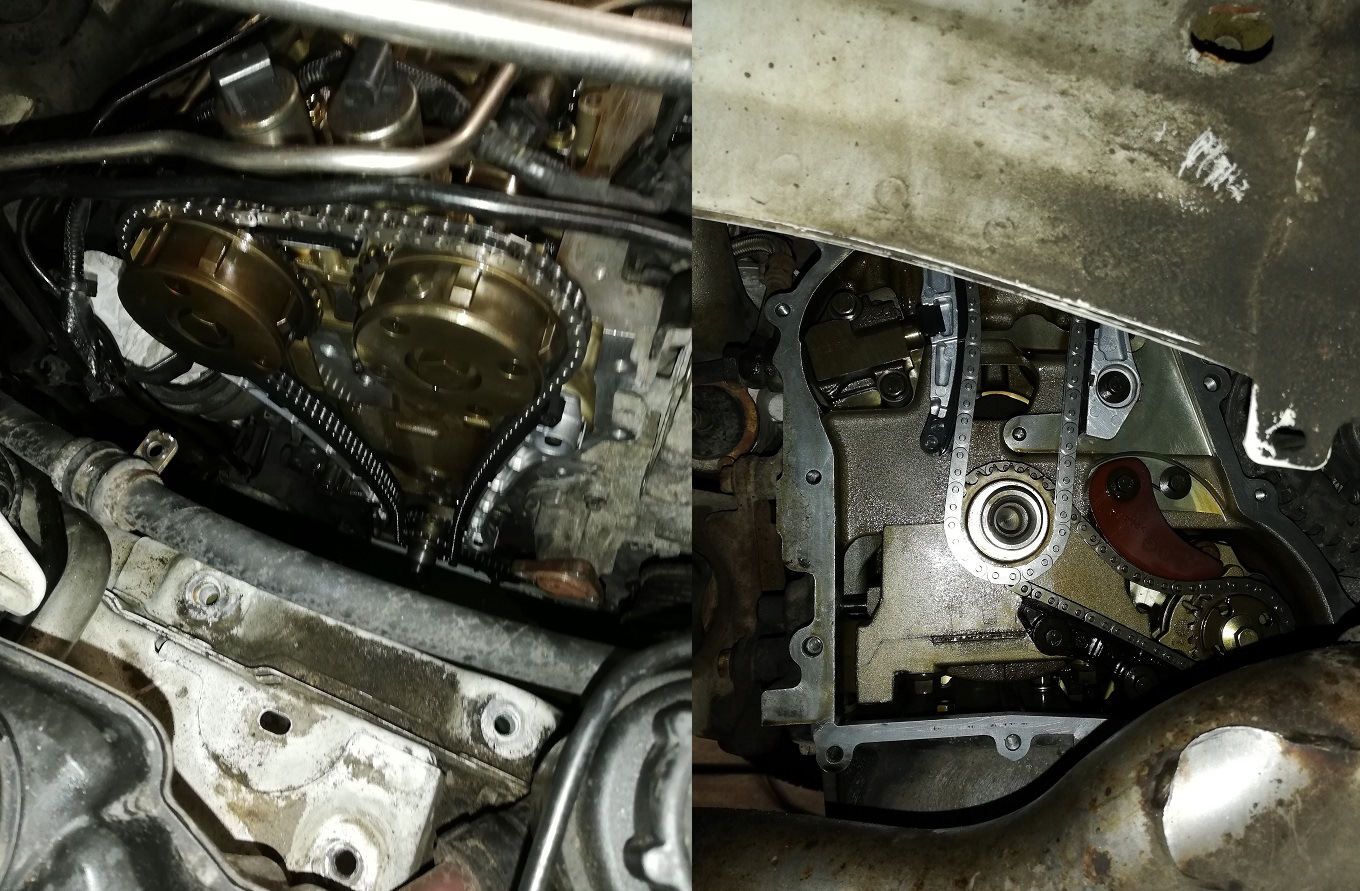

Замена цепи ГРМ на Форд Мондео 4 2.3, 2.0
Ремонт проводится на смотровой яме. Здесь можно либо приподнять правую сторону кузова, либо полностью поднять автомобиль с помощью подъемника. Сначала открывают капот, затем снимают декоративную крышку с двигателя, откручивают расширительный бачок и отсоединяют провода, мешающие доступу. Далее демонтируют колесо и подкрылок.
Процесс замены металлического привода ГРМ на дизельном двигателе Ford Mondeo 4 включает следующие шаги:

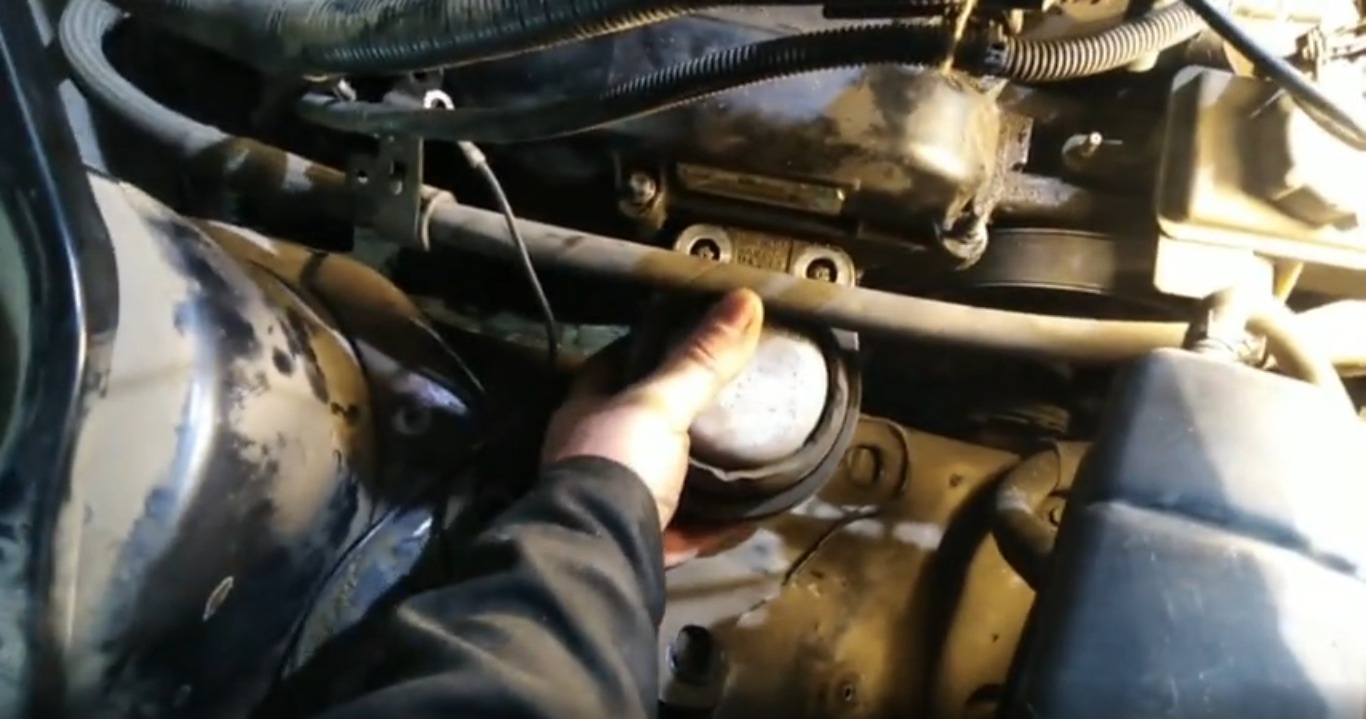

- Откручивают подушку от кузова и убирают ее в сторону.
- Устанавливают опорное устройство под грушу.
- Ослабляют болт на коленвале, снимают шкив и ремень.
- Демонтируют клапанную крышку.
- Убирают приводной ремень и связанные с ним ролики.
- Снимают гидроусилитель (насос).
- Убирают защитный кожух ГРМ и откручивают свечу.
- Фиксируют распредвал с помощью подходящей пластины.
- Снимают заглушку с блока и вкручивают винт, чтобы он упирался в коленвал.
- Демонтируют башмаки и натяжитель, ослабляют крепежные гайки на звездочках и снимают цепь.
После установки новой цепи все ранее снятые компоненты возвращаются на свои места.
Замена ремня ГРМ на Форд Мондео 4 дизеле, 1.6, 2.0
Кузов автомобиля поднимается с правой передней стороны. Затем снимается колесо, демонтируются подкрыльник и защита двигателя с днища. Если вы хотите проверить состояние помпы на вашем Форде, слейте антифриз. Для этого открутите крышку расширительного бачка, отсоедините клемму от аккумулятора и слейте жидкость через специальное отверстие в радиаторе.
Как правильно выполнить замену ремня:

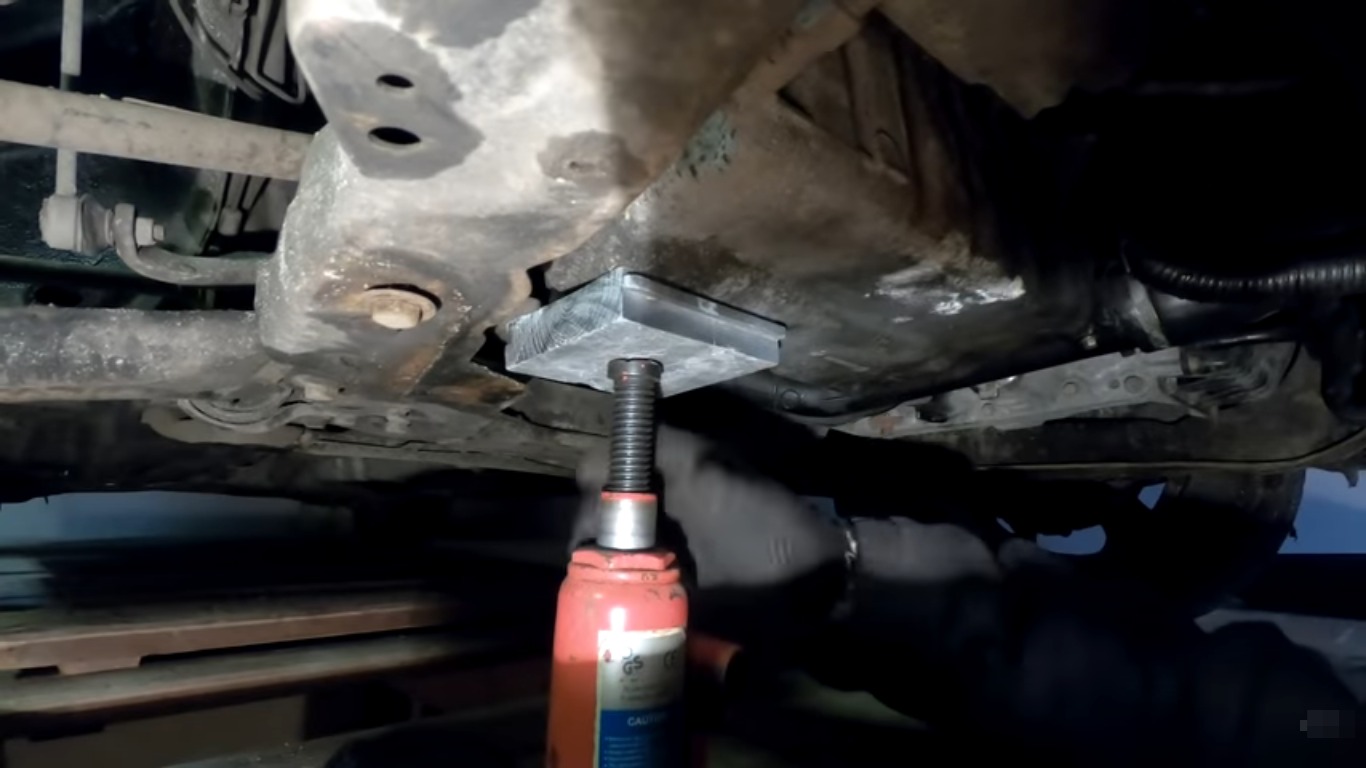

- Установите опору под поддон для фиксации двигателя.
- Снимите крепежные болты с шланга гидроусилителя руля и поднимите его вверх.
- Открутите расширительный бачок.
- Отсоедините и уберите подушку.
- От защитного кожуха отключите все провода и узлы, мешающие его снятию. Уберите ремень вспомогательных агрегатов (компрессора, генератора, кондиционера), отводя ролик и фиксируя его.
- Включите заднюю скорость и ручной тормоз, затем снимите маховик.
- Снимите нижний защитный кожух ГРМ.
- Открутите болт коленвала, снимите металлическую крышку и отметьте положение ремня белым маркером сверху и снизу.

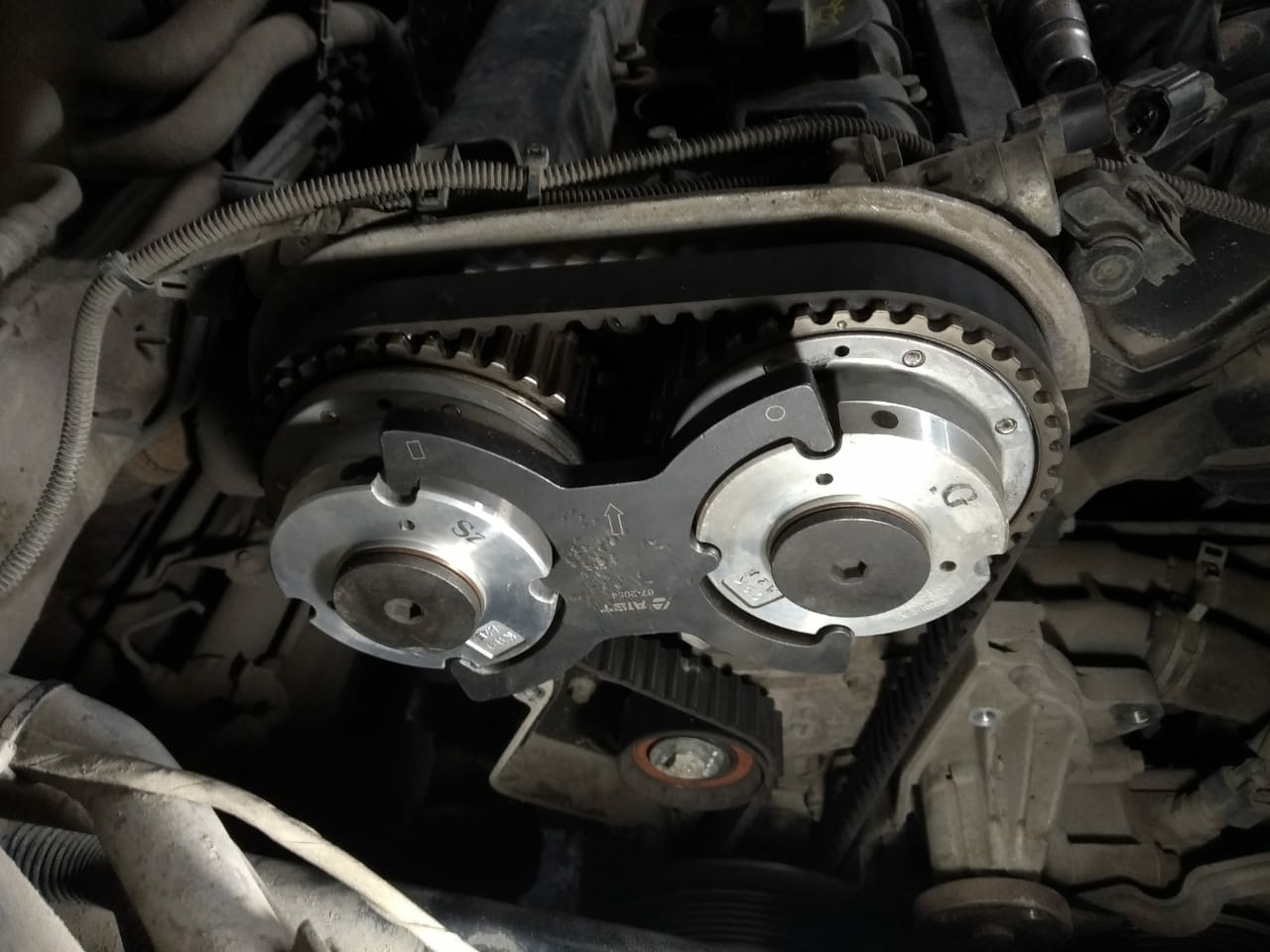

- Зафиксируйте распредвал.
- Снимите натяжной ролик.
Удалите старый ремень и установите новый. Затем верните все демонтированные узлы на свои места в обратном порядке.
Замена ГРМ на Форд Мондео 4 Экобуст
На Ford Mondeo 4 с двигателем 2,5 Экобуст используется цепной привод в системе газораспределительного механизма (ГРМ). Процедура его замены аналогична таковой на других моделях Ford с дизельными моторами. Однако техническое обслуживание усложняется отсутствием гидрокомпенсаторов: в этом автомобиле предусмотрена механическая регулировка зазоров между клапанами и распределительным валом с помощью толкателя. Поэтому после замены цепи ГРМ необходимо вручную установить зазоры. Заводские значения для Ford Mondeo 4 Экобуст составляют 0,20 мм между толкателем и распределительным валом на впускном клапане и 0,35 мм на выпускном.
Обратите внимание! Измерения следует проводить специальным щупом в теплом помещении (двигатель должен быть холодным) при поднятом кулачке распределительного вала.
Что будет, если не сменить ремень, цепь вовремя
Ремень на дизельном Ford Mondeo 4 — это зубчатая конструкция из прочного резиносодержащего материала. Обычно он не подвержен растяжению, но возможна потеря зубцов или смещение ремня. При значительном износе на его поверхности могут появляться трещины, надрезы и расслоение, что может привести к разрыву.
Важно отметить, что даже небольшие повреждения в системе ГРМ могут нарушить синхронизацию. В результате головки блока могут открываться раньше времени и сталкиваться с поршнями.
Цепной привод, установленный на Ford Mondeo 4, не рвется, но склонен к растяжению. В этом автомобиле используется зубчатая цепь. При повреждении звеньев цепь может проскочить и не обеспечивать необходимую синхронизацию. Если растяжение достигнет критической отметки, цепь может слететь со звездочек, что также приведет к столкновению головок с поршнями.
В итоге клапаны подлежат полной замене. В случае дизельного двигателя Ford Mondeo 4 также может выйти из строя распредвал, а в критических ситуациях и головка блока. Если нарушения в системе ГРМ незначительные, капитальный ремонт может решить проблему. Однако при серьезных повреждениях восстановление мотора становится невозможным.
Заключение
Замена ГРМ на дизельном Ford Mondeo 4 с двигателем 2.0 имеет среднюю степень сложности. При наличии определенных навыков эту процедуру можно выполнить самостоятельно. Процесс разборки сопутствующих узлов для установки нового ремня или цепи ГРМ зависит от материала, из которого изготовлена деталь.
Необходимые инструменты и материалы для замены ГРМ
Замена цепи или ремня ГРМ (газораспределительного механизма) на Ford Mondeo 4 является важной процедурой, которая требует тщательной подготовки. Для успешного выполнения работы необходимо иметь под рукой определенные инструменты и материалы. Ниже перечислены основные из них:
-
Читайте также:
Инструменты
- Набор ключей и головок: Для демонтажа различных элементов, таких как крышка ГРМ, натяжитель и шкивы, вам понадобятся ключи и головки различных размеров. Рекомендуется иметь как метрическую, так и дюймовую систему.
- Торцевые ключи: Для работы с болтами и гайками, которые могут находиться в труднодоступных местах.
- Отвертки: Плоские и крестовые отвертки помогут при снятии пластиковых защитных крышек и других элементов.
- Динамометрический ключ: Необходим для затяжки болтов с заданным моментом, что особенно важно для обеспечения надежности соединений.
- Ключ для натяжителя цепи/ремня: Специальный инструмент, который может понадобиться для установки или снятия натяжителя.
- Стяжки для цепи/ремня: Помогают удерживать цепь или ремень в нужном положении во время замены.
- Лоток для масла: Для сбора масла, которое может вытекать во время работы.
- Фонарик: Для освещения труднодоступных мест под капотом.
Материалы
- Новый ремень или цепь ГРМ: Обязательно используйте оригинальные или качественные аналоги, чтобы избежать преждевременного износа.
- Натяжитель и ролики: Рекомендуется заменять натяжитель и все ролики одновременно с ремнем или цепью для обеспечения надежной работы.
- Уплотнительные кольца и прокладки: При замене ГРМ часто требуется замена прокладок, чтобы избежать утечек масла.
- Масло и фильтр: После завершения работы рекомендуется заменить масло и масляный фильтр, особенно если они не менялись недавно.
- Смазка для натяжителей: Некоторые натяжители требуют специальной смазки, которая должна быть использована в процессе установки.
Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс замены ГРМ на Ford Mondeo 4. Не забывайте о безопасности: используйте защитные очки и перчатки, а также следуйте инструкциям по эксплуатации вашего автомобиля.
Пошаговая инструкция по замене цепи и ремня ГРМ
Замена цепи или ремня ГРМ (газораспределительного механизма) на Ford Mondeo 4 является важной процедурой, которая требует внимательности и точности. Неправильная установка может привести к серьезным повреждениям двигателя. В данной инструкции мы подробно рассмотрим все этапы замены.
Необходимые инструменты и материалы
- Набор ключей и головок
- Торцевые ключи
- Отвертки (плоская и крестовая)
- Стяжки для ремня ГРМ
- Новый ремень или цепь ГРМ
- Новые натяжители и ролики (рекомендуется)
- Масло для двигателя (если требуется замена)
- Смазка для резьбовых соединений
- Прокладки (если необходимо)
Подготовка автомобиля
Перед началом работы убедитесь, что автомобиль находится на ровной поверхности и зафиксирован на стояночном тормозе. Снимите аккумулятор для предотвращения случайного короткого замыкания.
Снятие старого ремня или цепи ГРМ
- Снимите защитный кожух двигателя, чтобы получить доступ к ремню или цепи ГРМ.
- Отсоедините все необходимые компоненты, которые могут мешать доступу к ГРМ, такие как генератор, насос ГУР и другие.
- Убедитесь, что коленчатый вал и распределительный вал находятся в верхней мертвой точке (ВМТ). Это можно сделать, проверив метки на шкивах.
- Ослабьте натяжитель ремня или цепи, используя соответствующий инструмент, и аккуратно снимите старый ремень или цепь.
Установка нового ремня или цепи ГРМ
- Установите новый натяжитель и ролики, если вы решили их заменить.
- Следуя указаниям производителя, установите новый ремень или цепь, убедившись, что все метки совпадают.
- Затяните натяжитель до рекомендованного момента, чтобы избежать провисания ремня или цепи.
Сборка и проверка
- Установите все снятые компоненты обратно на место, следя за тем, чтобы все крепления были надежно затянуты.
- Установите защитный кожух двигателя.
- Подключите аккумулятор и проверьте уровень масла в двигателе.
- Запустите двигатель и дайте ему поработать несколько минут, следя за работой ГРМ и отсутствием посторонних звуков.
Заключение
Замена цепи или ремня ГРМ на Ford Mondeo 4 — это задача, требующая аккуратности и внимания к деталям. Следуя данной инструкции, вы сможете выполнить замену самостоятельно, но если у вас нет уверенности в своих силах, лучше обратиться к профессионалам.
Советы по обслуживанию и профилактике ГРМ
Обслуживание и профилактика системы газораспределения (ГРМ) являются важными аспектами ухода за автомобилем Ford Mondeo. Правильное внимание к этой системе может значительно продлить срок службы двигателя и предотвратить серьезные поломки. Ниже представлены ключевые рекомендации по обслуживанию ГРМ на моделях Ford Mondeo с двигателями 2.0, 2.3 и 1.6.
Регулярная проверка состояния ГРМ
Первым шагом в профилактике является регулярная проверка состояния цепи или ремня ГРМ. Важно обращать внимание на:
- Износ: Ремень ГРМ может трескаться или изнашиваться, что может привести к его обрыву. Цепь, хотя и более долговечна, также может растягиваться со временем.
- Состояние натяжителей: Натяжители ремня или цепи должны быть в исправном состоянии. Их неисправность может привести к неправильному натяжению, что увеличивает риск повреждения.
- Утечки масла: Утечки масла могут негативно сказаться на состоянии ГРМ, особенно если они попадают на ремень. Регулярно проверяйте наличие утечек и устраняйте их.
Соблюдение интервалов замены
Каждый производитель устанавливает свои интервалы замены ГРМ. Для Ford Mondeo рекомендуется следить за рекомендациями в руководстве пользователя. Обычно замена ремня ГРМ должна производиться каждые 100 000 — 150 000 км пробега, в то время как цепь может служить дольше, но также требует периодической проверки.
Использование качественных запчастей
При замене ГРМ важно использовать оригинальные или качественные аналоговые запчасти. Некачественные детали могут привести к быстрому износу и поломкам. Рекомендуется приобретать запчасти у проверенных поставщиков и следить за их совместимостью с вашим автомобилем.
Профессиональная установка
Замена ГРМ — это сложная процедура, требующая специальных знаний и инструментов. Рекомендуется доверять эту работу профессиональным механикам, которые имеют опыт работы с Ford Mondeo. Неправильная установка может привести к серьезным повреждениям двигателя.
Проверка других компонентов
При замене ГРМ также стоит обратить внимание на другие компоненты, такие как:
- Помпа охлаждающей жидкости: Часто помпа заменяется одновременно с ремнем ГРМ, так как доступ к ней открывается во время замены.
- Сальники: Проверьте состояние сальников, так как их замена в процессе работы с ГРМ может предотвратить утечки масла в будущем.
Регулярное техническое обслуживание
Не забывайте о регулярном техническом обслуживании автомобиля. Это включает в себя замену масла, фильтров и других расходных материалов, что также влияет на общее состояние двигателя и системы ГРМ.
Следуя этим рекомендациям, вы сможете значительно продлить срок службы ГРМ вашего Ford Mondeo и избежать дорогостоящих ремонтов в будущем.
