Замена тормозных колодок на Kia Rio (Киа Рио) 4 поколения: пошаговая инструкция

Замена тормозных колодок на Kia Rio 4 поколения — важная процедура, которая напрямую влияет на безопасность и эффективность тормозной системы вашего автомобиля. В данной статье мы рассмотрим, когда необходимо менять колодки, какие признаки указывают на их износ, а также предоставим информацию о рекомендованном пробеге для замены. Вы узнаете о различиях между оригинальными комплектующими и аналогами, а также получите пошаговую инструкцию по демонтажу и сборке узла. Эта информация поможет вам не только сэкономить на ремонте, но и обеспечить надежную работу тормозной системы вашего Kia Rio.

Зачем и когда менять колодки на Киа Рио 4

На автомобилях Киа Рио, независимо от года выпуска и комплектации, передние тормоза оснащены вентилируемыми дисковыми системами. Износ тормозных колодок происходит быстрее, поэтому их замена рекомендуется каждые 45 тысяч километров. На задней оси в базовой версии установлены барабанные тормоза, а в более дорогих комплектациях – дисковые. Замена задних тормозных колодок для Киа Рио четвертого поколения должна проводиться каждые 80-90 тысяч километров.

Важно! Если толщина фрикционного слоя достигает 1,5 мм, это свидетельствует о максимальном износе.

При полном износе накладок металлическая часть колодки может прилипнуть к диску, что приведет к блокировке тормозной системы. Если это произойдет на ходу, существует высокая вероятность аварии. В таком случае автомобиль необходимо будет отбуксировать на сервис или стоянку.

Определить степень износа расходных материалов на Киа Рио 4 можно по нескольким признакам:

1. Автомобиль оснащен датчиком износа, который сигнализирует о критической толщине фрикционного слоя. При маневрах может быть слышен громкий металлический скрип или скрежет, а на панели загорается индикатор или срабатывает зуммер. Замена в этом случае обязательна.
2. Если датчик не работает, признаком износа станет увеличение тормозного пути.
3. Педаль тормоза может проваливаться и срабатывать только в конце хода или начинать вибрировать, что в критической ситуации приводит к тряске кузова. Замена требуется немедленно после появления таких симптомов.
4. При неравномерном износе передних колодок Киа Рио 4 может уходить в сторону при резком торможении.

Необязательной, но возможной причиной может быть неисправность ручного тормоза. Если после подтягивания тросика ситуация не изменилась, это может указывать на недостаточный ресурс фрикционного слоя. В таком случае на Киа Рио 4 проводится диагностика всей тормозной системы и замена проблемных компонентов.

По визуальным признакам (после снятия колеса) можно оценить степень износа колодок:

• накладки выглядят тонкими или отслаиваются;
• на рабочей поверхности видны следы смазки (это недопустимо);
• заметны сколы или трещины.

Совет! Рекомендуется проводить диагностику передних тормозных колодок на Киа Рио 4 не реже одного раза в полтора года, а задних – раз в два года.

Новая Киа Рио — замена колодок

Где находятся тормозные колодки

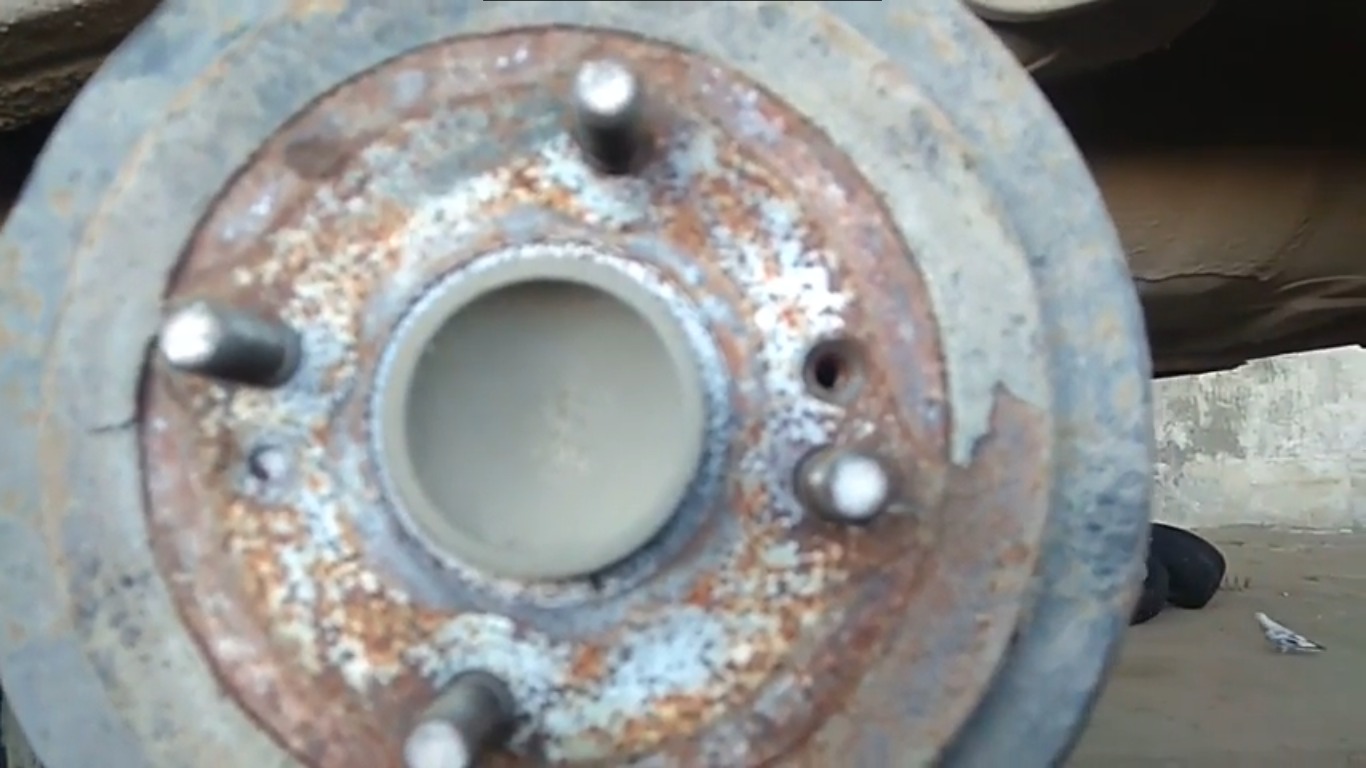

Барабанная тормозная система автомобиля Киа Рио 4 установлена на ступице колеса. Для доступа к расходным материалам необходимо снять барабан.

Передние и задние дисковые тормозные механизмы имеют схожую конструкцию.

После их снятия замена расходных материалов не вызывает трудностей. Они находятся в удобном доступе как для передних, так и для задних тормозов.

Интересные факты

Вот несколько интересных фактов о замене тормозных колодок на Kia Rio 4 поколения:

1. Система тормозов: Kia Rio 4 поколения оснащена дисковыми тормозами спереди и барабанными сзади (в зависимости от комплектации). Это означает, что при замене передних колодок необходимо учитывать, что они могут иметь разные характеристики и требования к установке по сравнению с задними.

2. Индикация износа: На некоторых моделях Kia Rio 4 поколения предусмотрены датчики износа тормозных колодок. При замене колодок важно не забыть заменить и эти датчики, если они повреждены, чтобы избежать проблем с предупреждением о необходимости замены в будущем.

3. Процесс замены: Замена тормозных колодок на Kia Rio может быть выполнена самостоятельно, но важно следовать рекомендациям производителя. Например, необходимо использовать специальные инструменты для сжатия тормозного поршня и следить за состоянием тормозных дисков, так как их износ также может повлиять на эффективность торможения.

Установка новых тормозных колодок Maviko на Kia Rio 4

Какие инструменты и детали потребуются

Ремонт автомобиля в домашних условиях не займет много времени. Для замены передних и задних деталей на Киа Рио вам понадобятся следующие инструменты:

• газовый баллонник;
• домкрат (если нет подъемного устройства);
• противооткатные башмаки;
• отвертка с плоским широким лезвием;
• ключи на 17 и 14;
• универсальная смазка для направляющих и противоскрипная (высокотемпературная);
• плоскогубцы;
• инструмент для вдавливания поршня в дисковой тормозной системе (для задней оси).

Также может понадобиться металлическая щетка. Если пробег автомобиля значительный, не забудьте заменить тормозную жидкость.

Какие колодки лучше выбрать

На автомобиле Киа Рио 4 в стандартной комплектации установлены передние тормозные колодки Mando с номером 58101H5A25. Задние колодки могут быть дисковыми (номер 58302H5A00) или барабанными (номер 58350H5A20). Для замены также подойдут детали от Solaris второго поколения.

При выборе запчастей важно учитывать их длину, толщину и ширину, указанные в технической документации для Киа Рио 4, в зависимости от года выпуска. Не рекомендуется приобретать расходные материалы с асбестом. Его наличие можно определить по белым вкраплениям на поверхности, так как срок службы таких материалов значительно короче.

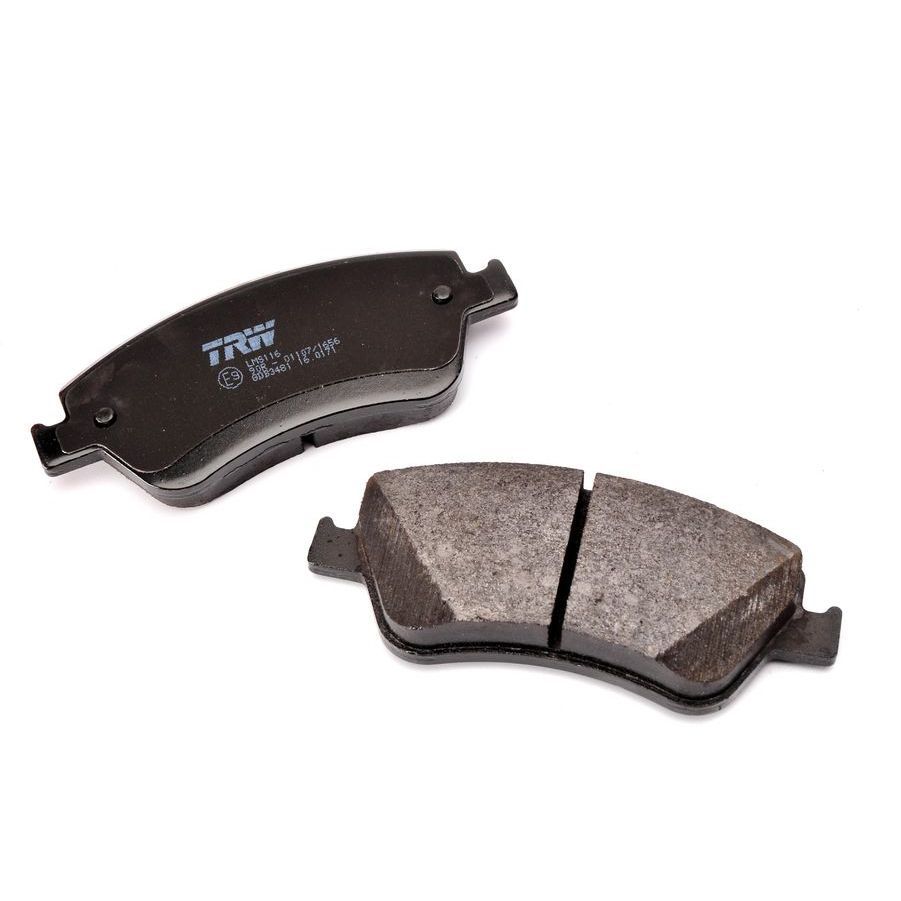

Вот некоторые аналоги для передних тормозных колодок:

• TRW GDB3548;
• Frixa S1K01N, FPK05, S1H27;
• SANGSIN BRAKE SP1186;
• Bosch 0986494144, 0986494139, 0986494146;
• NIBK PN0436;
• HONG SUNG BRAKE HP1002;
• Finwhale V1017;
• Valeo 301021;
• BM-Motorsport АВ 60001;
• Hankook Frixa S1;
• ADR 250311;
• Bosch 0986494563;
• Fenox BP 43152;
• Sangsin SP1239 или Sangsin Brake Sp1399A.

Для задних дисковых тормозов подойдут следующие варианты:

• NIBK PN 0538;
• Marshall M2624934, M2624320;
• Frixa FPK01NR;
• BLUE PRINT ADG042138;
• SANGSIN BRAKE SP1187.

Для барабанного тормозного узла можно рассмотреть:

• Frixa FLK15 или FLK18;
• MANDO MLH15;
• KORTEX KS009;
• Bosch 098648776.

Обратите внимание: замену тормозных колодок рекомендуется проводить на обоих колесах одной оси. Это необходимо для предотвращения быстрого износа комплектующих.

Как поменять передние колодки на Киа Рио 4

Замена расходных материалов на дисковых тормозах спереди и сзади осуществляется по схожей схеме. Однако на передних колесах поршень просто вдавливают, а на задних его нужно прокручивать. Для этого рекомендуется использовать специальный инструмент.

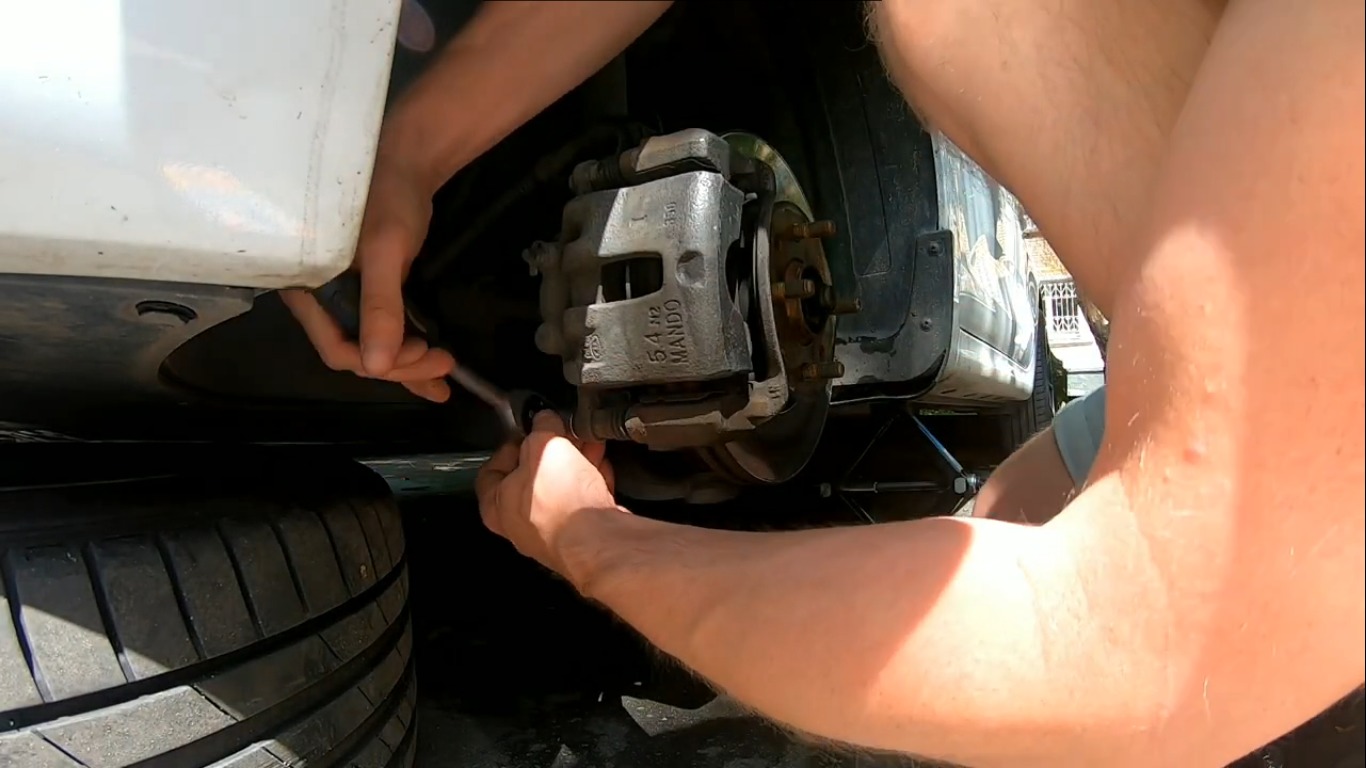

Замена передних тормозных колодок своими руками:

1. Поднимите кузов автомобиля и снимите колесо.
2. Открутите верхний и нижний болты направляющей. Зафиксируйте гайку ключом на 17 и открутите головку на 14.
3. Снимите суппорт и аккуратно положите его, чтобы не повредить шланг, подающий тормозную жидкость.
4. Уберите крепежные пружины, они понадобятся для установки новых тормозных деталей.
5. Извлеките старый комплект. Убедитесь, что толщина прокладок не сильно отличается от новых.
6. С помощью металлической щетки очистите места, где находились расходники. Прочистите стопора и установите крепления на верхнюю и нижнюю части суппорта.
7. Вдавите поршень. На передних тормозах его не нужно прокручивать; он находится в снятой части и соединен со шлангом, подающим жидкость.

На этом этапе открутите крышку расширительного бачка. Установите новый комплект. На точки крепления нанесите высокотемпературную смазку. Смазывайте пальцы направляющей и гнезда, в которых они находятся. Соберите агрегат обратно и прокачайте тормоза. В видео можно увидеть, как правильно заменить передние колодки на Киа Рио 4.

https://youtube.com/watch?v=lvve-NdiAU8

Замена задних тормозных колодок на Киа Рио 4

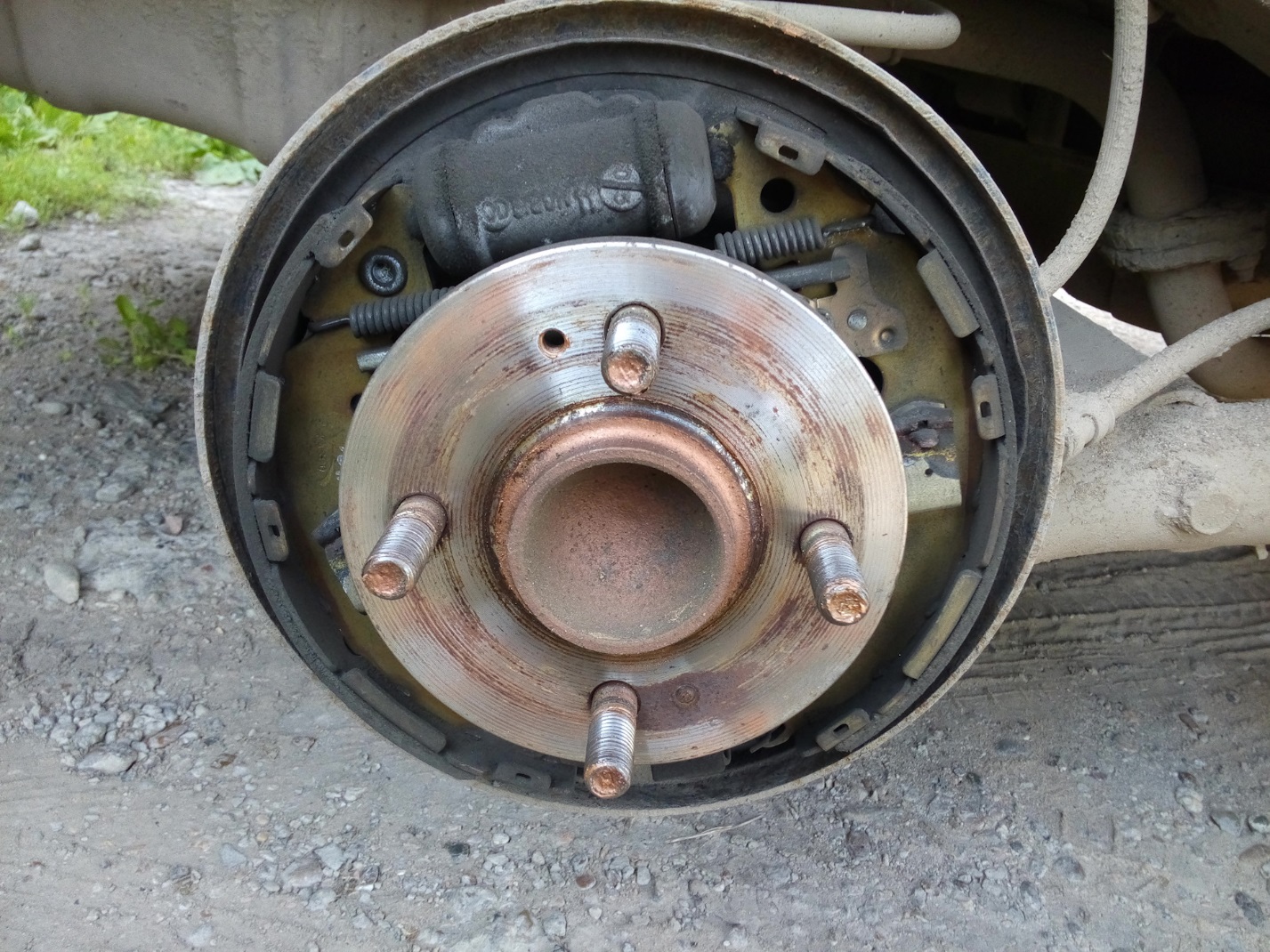

Ремонт тормозной барабанной системы:

1. Сначала снимите колесо.
2. Открутите крепежные болты. С помощью отвертки подденьте и аккуратно снимите барабан.
3. Удалите верхнюю пружину, проявляя осторожность, чтобы она не выскочила и не повредила руки.
4. Снимите вилку, отвечающую за ручной тормоз, а также две боковые пружины.
5. Ослабьте крепежные скобы.
6. Извлеките правую деталь и отсоедините тросик ручного тормоза.
7. Установите новый элемент, начиная с правого расходника, и прикрепите к нему тросик.
8. Замените вторую часть комплекта.

Сборка тормозного узла осуществляется в обратном порядке. Если вы впервые выполняете этот ремонт, рекомендуется зафиксировать этапы демонтажа на видео или фото для удобства.

Заключение

Замена передних тормозных колодок на Киа Рио 4 аналогична снятию задних колодок при дисковых тормозах. В случае барабанных тормозов процесс имеет свои особенности, включая различия в форме расходных материалов. При дисковых тормозах износ колодок можно оценить через специальное смотровое окно. Для барабанного узла ресурс колодок определяется только после полного снятия агрегата. Если в ходе ремонта обнаруживаются дополнительные неисправности, такие как сколы или трещины на дисках тормозов, рекомендуется произвести их замену.

Проверка состояния тормозных дисков

Перед заменой тормозных колодок на Kia Rio 4 поколения крайне важно провести проверку состояния тормозных дисков. Это позволит избежать потенциальных проблем с тормозной системой и обеспечить безопасность при эксплуатации автомобиля.

Первым шагом в проверке состояния тормозных дисков является визуальный осмотр. Для этого необходимо поднять автомобиль с помощью домкрата и снять колесо. Осмотрите поверхность тормозного диска на наличие трещин, вмятин или коррозии. Если вы заметили какие-либо повреждения, это может указывать на необходимость замены диска.

Следующим этапом является измерение толщины тормозного диска. Для этого вам потребуется специальный инструмент — штангенциркуль или микрометр. Стандартная толщина тормозного диска для Kia Rio 4 составляет около 22 мм, но перед проверкой обязательно ознакомьтесь с рекомендациями производителя, так как значения могут варьироваться в зависимости от модели и года выпуска. Если толщина диска меньше минимально допустимого значения, его необходимо заменить.

Также стоит обратить внимание на состояние тормозных дисков на предмет износа. Если вы заметили, что поверхность диска имеет значительные бороздки или неровности, это может негативно сказаться на эффективности торможения. В таком случае рекомендуется провести шлифовку дисков или заменить их на новые.

Не забывайте о том, что тормозные диски должны быть установлены парами. Если один диск требует замены, рекомендуется заменить и второй, чтобы обеспечить равномерное торможение и избежать неравномерного износа тормозных колодок.

После завершения проверки состояния тормозных дисков, убедитесь, что все детали установлены правильно и надежно. Это поможет избежать проблем в будущем и обеспечит безопасность на дороге.

Советы по уходу за тормозной системой

Уход за тормозной системой вашего Kia Rio 4 поколения является важной частью общего обслуживания автомобиля. Правильный уход не только продлевает срок службы тормозных колодок, но и обеспечивает безопасность на дороге. Вот несколько советов, которые помогут вам поддерживать тормозную систему в отличном состоянии.

Регулярная проверка тормозной жидкости

Тормозная жидкость играет ключевую роль в работе тормозной системы. Она передает усилие от тормозного педали к тормозным механизмам. Рекомендуется проверять уровень тормозной жидкости каждые 6 месяцев. Если уровень жидкости ниже минимальной отметки, это может указывать на утечку или износ тормозных колодок. Также важно следить за состоянием жидкости: она должна быть прозрачной и не содержать примесей. Если жидкость потемнела, ее следует заменить.

Проверка состояния тормозных колодок

Тормозные колодки необходимо проверять на износ каждые 10 000 километров пробега. Если вы слышите скрип или вой при торможении, это может быть признаком того, что колодки изношены и требуют замены. Также стоит обратить внимание на визуальные признаки: если толщина колодок меньше 3 мм, их необходимо заменить. Не забывайте, что замена тормозных колодок должна производиться парами (на передней или задней оси) для равномерного распределения тормозного усилия.

Очистка тормозных механизмов

Регулярная очистка тормозных механизмов поможет избежать накопления грязи и пыли, которые могут негативно сказаться на работе тормозов. Используйте специальный очиститель для тормозов, чтобы удалить загрязнения с колодок и дисков. Это поможет улучшить сцепление и снизить вероятность скрипов при торможении.

Проверка тормозных дисков

Тормозные диски также требуют внимания. При проверке обращайте внимание на наличие трещин, вмятин и коррозии. Если поверхность дисков неравномерная или имеет значительные повреждения, их следует заменить. Рекомендуется проверять диски на наличие износа каждые 20 000 километров. Если толщина диска меньше минимально допустимой, его замена обязательна.

Своевременная замена комплектующих

Не забывайте о том, что тормозная система состоит не только из колодок и дисков, но и из других важных компонентов, таких как суппорты, пружины и направляющие. Если вы заметили какие-либо проблемы с этими элементами, их следует заменить как можно скорее. Это поможет избежать более серьезных поломок и обеспечит надежную работу тормозов.

Профессиональное обслуживание

Если вы не уверены в своих силах или не имеете достаточного опыта для самостоятельного обслуживания тормозной системы, лучше обратиться к профессионалам. Квалифицированные механики смогут провести полную диагностику и обслуживание тормозов, что обеспечит вашу безопасность на дороге.

Следуя этим простым советам, вы сможете поддерживать тормозную систему вашего Kia Rio 4 поколения в отличном состоянии, что обеспечит надежность и безопасность вашего автомобиля на протяжении многих лет.

Частые ошибки при замене тормозных колодок

Замена тормозных колодок на Kia Rio 4 поколения – это важная процедура, которая требует внимательности и аккуратности. Однако даже опытные автомобилисты могут допустить ошибки, которые могут негативно сказаться на работе тормозной системы. Рассмотрим наиболее распространенные ошибки, которые следует избегать при замене тормозных колодок.

1. Игнорирование состояния тормозных дисков. Перед установкой новых колодок необходимо тщательно осмотреть тормозные диски. Если на дисках имеются глубокие царапины, трещины или значительный износ, их также следует заменить. Установка новых колодок на изношенные диски может привести к неравномерному износу и снижению эффективности торможения.

2. Неправильная установка колодок. При установке тормозных колодок важно следить за их правильной ориентацией. Каждая колодка имеет свою сторону, и установка их в неправильном положении может привести к ухудшению тормозных характеристик. Убедитесь, что колодки установлены в соответствии с рекомендациями производителя.

3. Пренебрежение смазкой. Многие автомобилисты забывают о необходимости смазки направляющих и контактных поверхностей тормозных колодок. Использование специальной смазки для тормозов поможет избежать скрипа и заедания колодок. Наносите смазку только на те участки, которые не контактируют с тормозным диском.

4. Отсутствие проверки тормозной системы. После замены колодок необходимо провести полную проверку тормозной системы. Убедитесь, что тормоза работают корректно, нет посторонних звуков, а педаль тормоза имеет необходимую жесткость. Это поможет выявить возможные проблемы на ранней стадии.

5. Игнорирование пробега и срока службы колодок. Замена тормозных колодок должна проводиться не только по визуальному осмотру, но и в соответствии с рекомендациями производителя по пробегу. Не стоит дожидаться полного износа колодок, так как это может привести к повреждению тормозных дисков и увеличению затрат на ремонт.

6. Неправильное затягивание крепежных элементов. При установке тормозных колодок важно правильно затянуть все крепежные элементы. Слишком слабое или слишком сильное затягивание может привести к проблемам с тормозами. Используйте динамометрический ключ для достижения необходимого момента затяжки.

Избегая этих распространенных ошибок, вы сможете обеспечить надежную и безопасную работу тормозной системы вашего Kia Rio 4 поколения. Помните, что правильная замена тормозных колодок – это залог вашей безопасности на дороге.
