Ремонт главного цилиндра сцепления ВАЗ 2107-2101: советы и рекомендации

В данной статье мы подробно рассмотрим процесс замены главного цилиндра сцепления на автомобилях ВАЗ 2107 и 2101, а также его устройство и принцип работы. Главный цилиндр сцепления играет ключевую роль в системе управления сцеплением, и его неисправности могут привести к серьезным проблемам в эксплуатации автомобиля. Мы обсудим типовые неисправности, которые могут возникнуть, и предложим пошаговую инструкцию по ремонту и замене данного агрегата, что поможет владельцам автомобилей самостоятельно справиться с возникшими проблемами и обеспечить надежную работу сцепления.

Устройство главного цилиндра сцепления ВАЗ 2107-2101

Данная деталь передает давление от педали к системе сцепления, а затем к тормозной жидкости в рабочий цилиндр. Это обеспечивает необходимое рабочее давление, позволяющее переключать передачи. Для выполнения этой функции требуется стабильная работа всех компонентов, так как конструкция устройства проста. При нормальных условиях эксплуатации деталь демонстрирует хорошую надежность. Однако со временем, особенно при значительных пробегах, в системе могут возникнуть неисправности, приводящие к поломкам. Эти неисправности могут вызвать отказ сцепления, что создает риск аварийной ситуации на дороге. За время производства заднеприводных автомобилей конструкция детали практически не изменилась.

Узел не только подлежит ремонту, его можно легко заменить самостоятельно. Устройство детали считается простым по сравнению с современными иностранными аналогами:

1. Поршень – ключевой элемент системы. Давление на поршень позволяет рабочей жидкости поступать в систему и выполнять свою функцию. Он расположен в корпусе устройства, как и все остальные элементы.
2. Шток – металлическая деталь, соединяющаяся с системой педали сцепления с одной стороны, а с другой, при нажатии на педаль, надавливает на поршень, создавая избыточное давление в системе.
3. Уплотнительное кольцо и прокладки обеспечивают герметичность, предотвращая утечку жидкости за пределы корпуса. Эти элементы часто выходят из строя первыми из-за естественного износа или механических повреждений, возникающих при нарушении стандартного давления в системе.
4. Перепускное отверстие также играет роль в герметизации системы, когда сцепление отключено. При нажатии на педаль в нем создается давление, открывающее отверстие и позволяющее штоку надавить на поршень.
5. Металлический корпус, форма которого остается неизменной на всех классических моделях. Внутри располагаются все механические части агрегата.

Все эти компоненты образуют единый агрегат. Производитель не устанавливает конкретный ресурс для детали, так как надежность зависит не только от качества сборки, но и от других компонентов системы, с которыми цилиндр взаимодействует, а также от условий эксплуатации автомобиля. При правильном использовании в нормальных температурных условиях и без чрезмерных нагрузок агрегат может прослужить более 200 тысяч километров. Однако, учитывая возраст моделей, так как выпуск последней классики завершился в 2011 году, средние пробеги давно превышают 200 тысяч километров. Соответственно, у большинства автомобилей могут возникнуть проблемы из-за естественного износа элементов.

Ремонт главного цилиндра сцепления БЕЗ СНЯТИЯ ВАЗ классика 2101-07

Принцип работы главного цилиндра сцепления ВАЗ 2107-2101

Принцип работы данного устройства заключается в создании гидравлического давления в системе сцепления после нажатия на педаль в салоне автомобиля. Шток, соединенный с педалью сцепления и главным цилиндром модели ВАЗ 2104, нажимает на поршень агрегата. Это освобождает поршень из перепускного отверстия, и под действием подаваемой жидкости формируется гидравлическое давление, которое затем распределяется в рабочий цилиндр.

Перепускной клапан обеспечивает подачу жидкости внутрь корпуса. Поршень, под воздействием давления штока и с помощью пружины, перемещает жидкость в следующую камеру, вплоть до основной системы. После попадания жидкости в рабочий цилиндр она направляется к рабочей вилке, а затем, под воздействием муфты, на подшипник сцепления. Когда педаль сцепления отпускается, давление на поршень исчезает, и он возвращается в исходное положение, как и шток. Перепускной клапан закрывается, а пружина прекращает свое воздействие на поршень. Подача тормозной жидкости останавливается до следующего нажатия на педаль.

Таким образом, главный цилиндр сцепления ВАЗ 2101-2107 является ключевым элементом всей системы сцепления и первой деталью, отвечающей за контроль гидравлического давления.

Интересные факты

Вот несколько интересных фактов о ремонте главного цилиндра сцепления автомобилей ВАЗ 2107-2101:

1. Конструкция и материалы: Главный цилиндр сцепления ВАЗ 2107-2101 имеет простую конструкцию, что делает его ремонт достаточно доступным для большинства автолюбителей. Однако важно использовать качественные запчасти, такие как манжеты и поршни, чтобы избежать повторных поломок.

2. Проблемы с утечками: Одной из самых распространенных проблем с главным цилиндром сцепления является утечка тормозной жидкости. Это может привести к снижению эффективности сцепления и даже к полной его потере. Регулярная проверка уровня жидкости и состояния цилиндра может помочь предотвратить серьезные проблемы.

3. Советы по ремонту: При ремонте главного цилиндра важно правильно прокачать систему сцепления после замены деталей. Неправильная прокачка может привести к образованию воздушных пробок, что негативно скажется на работе сцепления. Использование специального устройства для прокачки может значительно упростить этот процесс.

Эти факты подчеркивают важность регулярного обслуживания и внимательного подхода к ремонту главного цилиндра сцепления.

Ремонт главного цилиндра сцепления ,замена манжетов не снимая цилиндра с автомобиля

Неисправности главного цилиндра сцепления ВАЗ 2107-2101

Список неисправностей и признаков поломок главного цилиндра сцепления ВАЗ 2107 достаточно обширен. Они могут возникать как из-за естественного износа материалов, так и из-за установки некачественных деталей в ходе предыдущих ремонтов. Часто встречаются случаи механического повреждения корпуса и внутренних компонентов, что нарушает синхронизацию работы устройства. К распространенным поломкам, которые могут вывести из строя всю систему сцепления, относятся:

1. Повреждение корпуса из-за механического воздействия или износа металла. При разгерметизации корпуса, когда водитель нажимает на педаль сцепления, жидкость под давлением может вытекать не только в систему, но и за её пределы, попадая в подкапотное пространство. Это приводит к снижению уровня жидкости и выходу системы из строя. Чтобы избежать таких проблем, рекомендуется периодически проверять корпус на наличие течей или запотеваний. При их обнаружении следует незамедлительно заменить поврежденную деталь.

2. Заклинивание поршня – еще одна распространенная проблема. Эта неисправность может возникнуть из-за чрезмерного механического воздействия на шток, ударных нагрузок или естественного износа. При профилактическом осмотре невозможно оценить состояние поршня, так как он находится внутри корпуса. Однако признаки неисправности могут проявляться в виде течей, недостаточного включения сцепления или самопроизвольного переключения передач.

3. Неисправности перепускного клапана также могут привести к серьезным поломкам в системе сцепления. В этом случае жидкость перестает поступать в систему, и главный с рабочими цилиндрами не могут создать необходимое гидравлическое давление для перемещения маховиков. Это делает невозможным переключение передач. Подобная поломка может быть выявлена только при разборке устройства и устраняется заменой клапана.

4. Выход из строя прокладок может привести к течи корпуса, что вызовет потерю жидкости и повреждение частей корпуса. Обнаружить такую неисправность можно лишь при демонтаже и разборке всего устройства.

Несмотря на скрытый характер большинства неисправностей, владельцу следует проверять состояние системы сцепления каждые несколько тысяч километров. Для этого не требуется разбирать детали или поднимать автомобиль – достаточно провести визуальный осмотр. Поскольку проблемы со сцеплением могут быть вызваны повреждениями других компонентов, ремонт в некоторых случаях может не дать ожидаемого результата.

Замена главного цилиндра сцепления ВАЗ 2107-2101 своими руками

Замена главного цилиндра сцепления на автомобиле ВАЗ 2106 выполняется в несколько шагов с использованием различных инструментов: ключей с набором головок, крестовых и плоских отверток, нового масла, контейнера для слива отработанной жидкости и новых металлических хомутов. Процесс замены включает следующие этапы:

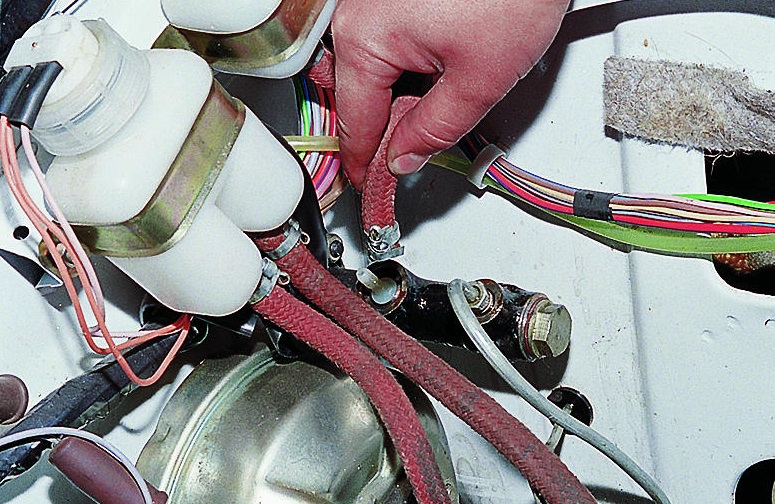

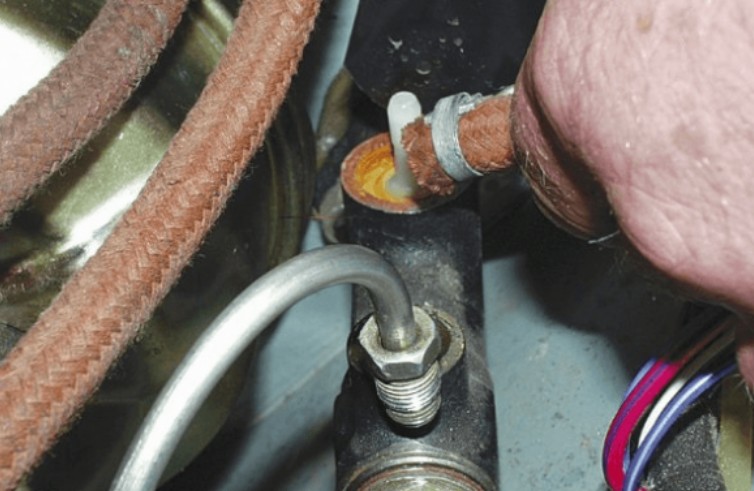

1. В подкапотном пространстве с помощью ключей на 12 и 14 отсоедините бачок с жидкостью для сцепления. Снимите хомуты, соединяющие корпус сцепления с педалью и главным диском.
2. Аккуратно извлеките главный цилиндр из его посадочного места, который крепится несколькими болтами на 12.

Важно! Сборку следует производить в обратной последовательности, чтобы избежать повреждения системы.

Ремонт главного цилиндра сцепления ВАЗ 2107-2101

Ремонт оригинального агрегата начинается после его демонтажа. Для замены детали необходимо разобрать корпус с помощью отвертки и молотка. Затем следует разобрать деталь на составные части и отремонтировать главный цилиндр сцепления автомобиля ВАЗ 2106. Ремонт может включать как замену неисправного элемента, так и восстановление старого узла. После сборки обязательно проверьте работоспособность всей системы, пропустив через агрегаты корпуса новую жидкость. Только после этой проверки можно устанавливать агрегат обратно в подкапотное пространство.

Советы и рекомендации

При покупке новой детали владельцам важно учитывать качество агрегата, так как недорогие изделия часто имеют короткий срок службы. На рынке встречаются подделки главного цилиндра сцепления для ВАЗ 2104, отличающиеся низким качеством и ограниченным ресурсом. Лучший вариант — приобретение деталей от заводского производителя, который соблюдает строгие стандарты и нормы ГОСТ. По идентификационному номеру можно определить номер партии в случае заводского брака.

При выборе новой детали стоит обратить внимание на качество изготовления. В подвижных частях не должно быть люфтов, детали должны обеспечивать оптимальную подвижность. Наличие трещин, пятен неизвестной жидкости или заусенцев на корпусе недопустимо. Корпус и другие элементы должны быть пронумерованы заводским клеймом.

Во время ремонта важно иметь под рукой емкость для отработанной тормозной жидкости. Рекомендуется запастись примерно литром жидкости для компенсации потерь при вскрытии системы. Сборка системы после ремонта должна выполняться в строгом обратном порядке, иначе могут возникнуть новые неисправности. Все детали должны плотно прилегать друг к другу, чтобы избежать возможных поломок в будущем.

Заключение

Замена главного цилиндра сцепления на ВАЗ 2107 — это технологически простая, но важная процедура для поддержания системы в хорошем состоянии. Этот процесс не требует от владельца обширного опыта в ремонте, специальных инструментов или посторонней помощи.

https://youtube.com/watch?v=ccFMMinqWZI

Инструменты и материалы для ремонта главного цилиндра сцепления

Для успешного ремонта главного цилиндра сцепления автомобиля ВАЗ 2107-2101 необходимо подготовить определённые инструменты и материалы. Правильный выбор и наличие всех необходимых предметов значительно упростят процесс ремонта и обеспечат его качество.

Необходимые инструменты

• Набор ключей: Для демонтажа и монтажа цилиндра потребуется набор гаечных ключей, включая ключи на 10, 12 и 13 мм. Также может понадобиться трещотка с набором головок.
• Отвертки: Плоская и крестовая отвертка помогут в работе с креплениями и при снятии различных элементов.
• Плоскогубцы: Используются для снятия хомутов и других мелких деталей, которые могут быть труднодоступными.
• Ключ для прокачки тормозов: Этот инструмент необходим для удаления воздуха из системы после завершения ремонта.
• Мультиметр: Для проверки электрических соединений, если ваш автомобиль оборудован датчиками.

Материалы для ремонта

• Ремкомплект главного цилиндра: Включает в себя все необходимые уплотнители, манжеты и пружины. При выборе ремкомплекта убедитесь, что он подходит именно для вашей модели.
• Тормозная жидкость: Используйте только ту жидкость, которая рекомендована производителем. Обычно это жидкость класса DOT 3 или DOT 4.
• Смазочные материалы: Специальная смазка для уплотнителей поможет продлить срок службы нового ремкомплекта и предотвратить его преждевременный износ.
• Очиститель тормозов: Для удаления грязи и старой тормозной жидкости с деталей цилиндра перед установкой нового ремкомплекта.
• Тканевые салфетки: Для протирки деталей и удаления излишков жидкости.

Дополнительные рекомендации

Перед началом ремонта убедитесь, что у вас есть все необходимые инструменты и материалы. Это поможет избежать ненужных задержек в процессе работы. Также рекомендуется ознакомиться с инструкцией по ремонту главного цилиндра, чтобы понимать последовательность действий и особенности работы с конкретной моделью автомобиля.

Не забывайте о безопасности: работайте в перчатках и защитных очках, чтобы избежать контакта с химическими веществами и мелкими частями, которые могут повредить кожу или глаза.

Пошаговая инструкция по ремонту главного цилиндра сцепления

Ремонт главного цилиндра сцепления автомобиля ВАЗ 2107-2101 — это задача, с которой может столкнуться любой владелец данного автомобиля. Главный цилиндр сцепления отвечает за передачу усилия от педали сцепления к рабочему цилиндру, и его неисправность может привести к проблемам с переключением передач. В этой инструкции мы рассмотрим все этапы ремонта главного цилиндра сцепления.

Необходимые инструменты и материалы

• Набор ключей (включая ключи на 10 и 13)
• Отвертки (плоская и крестовая)
• Плоскогубцы
• Новый комплект уплотнительных колец
• Мастика или герметик для резьбовых соединений
• Тормозная жидкость
• Чистая тряпка
• Контейнер для сбора жидкости

Этап 1: Снятие главного цилиндра сцепления

Перед началом работ необходимо обеспечить доступ к главному цилиндру сцепления. Для этого:

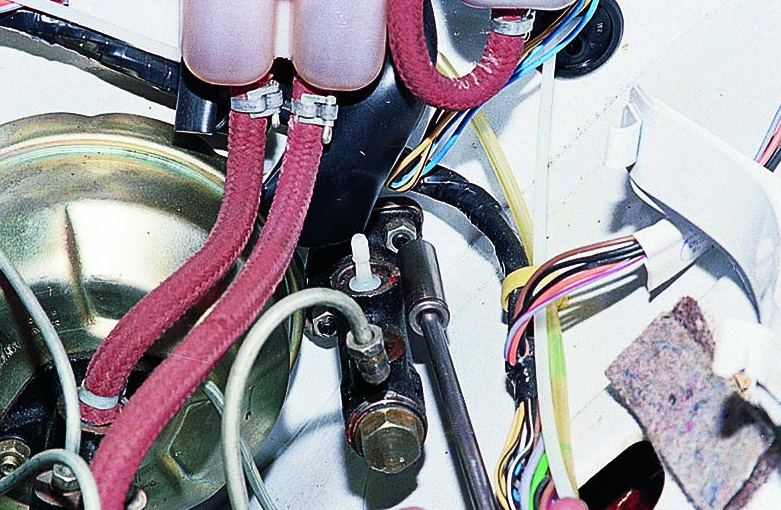

1. Откройте капот автомобиля и найдите главный цилиндр сцепления, который расположен на кузове рядом с педалью сцепления.

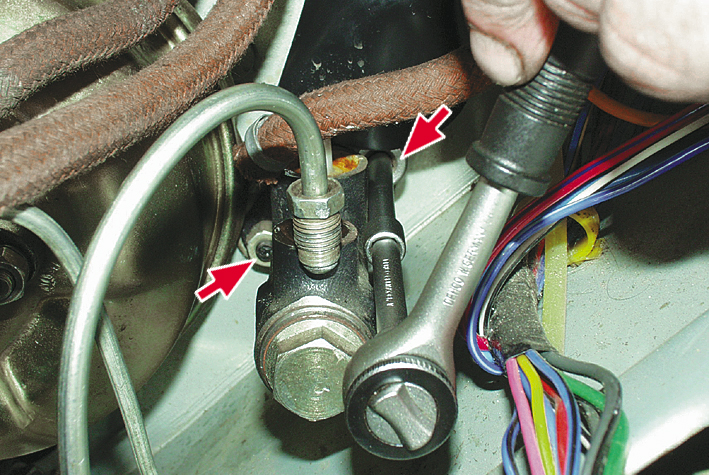

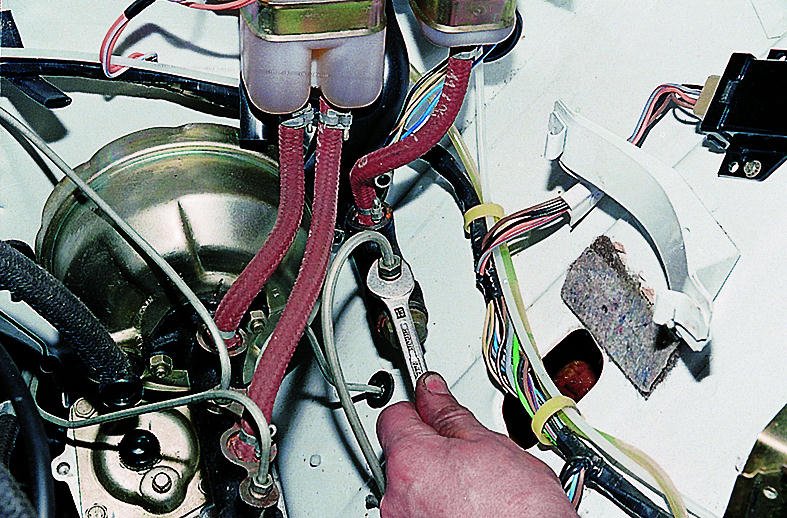

2. Отсоедините трубку, ведущую к рабочему цилиндру. Для этого используйте ключ на 10, чтобы открутить гайку.
3. С помощью плоской отвертки аккуратно отсоедините провод от датчика уровня тормозной жидкости, если он имеется.
4. Открутите крепежные болты, фиксирующие главный цилиндр к кузову, используя ключ на 13.
5. Снимите главный цилиндр сцепления с места установки.

Этап 2: Разборка главного цилиндра

После снятия главного цилиндра необходимо его разобрать:

1. Поместите цилиндр на чистую рабочую поверхность.
2. Снимите крышку цилиндра, открутив два винта с помощью крестовой отвертки.
3. Аккуратно извлеките поршень и пружину из цилиндра. Обратите внимание на порядок сборки, чтобы не допустить ошибок при обратной сборке.
4. Осмотрите все детали на наличие повреждений, коррозии или износа. Особое внимание уделите уплотнительным кольцам.

Этап 3: Замена уплотнительных колец

Если вы обнаружили, что уплотнительные кольца изношены или повреждены, их необходимо заменить:

1. С помощью плоскогубцев аккуратно извлеките старые уплотнительные кольца из канавок.
2. Перед установкой новых колец рекомендуется смазать их тормозной жидкостью для облегчения установки.
3. Установите новые уплотнительные кольца в соответствующие канавки, убедившись, что они плотно сидят.

Этап 4: Сборка главного цилиндра

После замены уплотнительных колец можно приступать к сборке главного цилиндра:

1. Установите поршень и пружину обратно в цилиндр, соблюдая порядок сборки.
2. Закройте крышку цилиндра и закрепите ее винтами, не перетягивая.

Этап 5: Установка главного цилиндра на место

Теперь, когда главный цилиндр собран, его необходимо установить обратно:

1. Установите главный цилиндр на место, совместив отверстия для крепежных болтов.
2. Закрепите цилиндр с помощью болтов, затянув их с необходимым усилием.
3. Подсоедините трубку к рабочему цилиндру и затяните гайку.
4. Подсоедините провод от датчика уровня тормозной жидкости, если он был отсоединен.

Этап 6: Прокачка системы сцепления

После установки главного цилиндра необходимо прокачать систему сцепления, чтобы удалить воздух:

1. Заполните резервуар тормозной жидкостью.
2. Попросите помощника нажать на педаль сцепления несколько раз и удерживать ее в нажатом положении.
3. Откройте клапан на рабочем цилиндре, чтобы выпустить воздух и жидкость, затем закройте его.
4. Повторяйте процесс до тех пор, пока не будет получена стабильная струя жидкости без пузырьков воздуха.

Заключение

Ремонт главного цилиндра сцепления ВАЗ 2107-2101 — это вполне выполнимая задача, если следовать приведенной инструкции. Правильная диагностика и своевременный ремонт помогут избежать серьезных проблем с трансмиссией и обеспечат надежную работу сцепления. Не забывайте о регулярной проверке состояния системы сцепления и замене тормозной жидкости в соответствии с рекомендациями производителя.

Проверка и тестирование отремонтированного цилиндра сцепления

После завершения ремонта главного цилиндра сцепления ВАЗ 2107-2101 крайне важно провести его проверку и тестирование. Это позволит убедиться в правильности выполненных работ и надежности восстановленного компонента. Процесс проверки включает несколько этапов, каждый из которых имеет свои особенности и требования.

1. Визуальный осмотр

Первым шагом является визуальный осмотр отремонтированного цилиндра. Необходимо проверить, нет ли видимых повреждений, трещин или коррозии на корпусе. Обратите внимание на состояние уплотнительных колец и других элементов, которые были заменены или восстановлены. Убедитесь, что все детали установлены правильно и надежно закреплены.

2. Проверка герметичности

Герметичность цилиндра сцепления можно проверить, заполнив его тормозной жидкостью. Для этого необходимо подключить цилиндр к системе и прокачать его, чтобы удалить воздух. После этого следует внимательно осмотреть соединения на наличие утечек. Если жидкость не просачивается, это свидетельствует о том, что ремонт выполнен качественно.

3. Тестирование на стенде

Для более точной проверки целесообразно провести тестирование на специальном стенде. Это позволит оценить рабочие характеристики цилиндра под нагрузкой. На стенде можно проверить давление, создаваемое цилиндром, а также его реакцию на изменения в системе. Важно, чтобы цилиндр обеспечивал стабильное давление на протяжении всего теста.

4. Установка и проверка в автомобиле

После успешного тестирования на стенде, цилиндр можно устанавливать обратно в автомобиль. При установке необходимо следить за правильностью подключения всех трубок и шлангов. После установки следует прокачать систему сцепления, чтобы удалить воздух. Это можно сделать с помощью помощника, который будет нажимать на педаль сцепления, пока вы открываете и закрываете клапан на цилиндре.

5. Дорожные испытания

После завершения всех вышеуказанных этапов рекомендуется провести дорожные испытания. Это позволит оценить работу сцепления в реальных условиях. Обратите внимание на плавность работы педали сцепления, отсутствие посторонних звуков и вибраций. Если все работает корректно, значит, ремонт главного цилиндра сцепления выполнен успешно.

Таким образом, проверка и тестирование отремонтированного цилиндра сцепления являются неотъемлемой частью процесса ремонта. Это гарантирует надежность и безопасность работы системы сцепления вашего автомобиля.
