Планетарные передачи представляют собой уникальные механизмы, которые находят широкое применение в различных отраслях, от автомобилестроения до промышленного оборудования. В данной статье мы подробно рассмотрим принцип работы планетарной коробки передач, ее основные виды, а также схемы и расчеты, необходимые для понимания ее функционирования. Кроме того, мы обсудим достоинства и недостатки этих механизмов, особенности их эксплуатации и ремонтопригодность. Эта информация будет полезна как специалистам, работающим с планетарными передачами, так и тем, кто интересуется их устройством и применением в современных технологиях.
Что такое планетарная передача
Планетарная передача, или планетарная коробка передач, — это устройство для переключения передач в автомобилях. Она широко используется не только в автомобильной промышленности, но и в других сферах благодаря своей способности эффективно передавать значительный крутящий момент на вал и управлять трансмиссиями. Название «планетарная» связано с аналогией с движением планет в солнечной системе: сателлиты шестерни вращаются вокруг центральной шестерни, как планеты вокруг солнца. Этот принцип лежит в основе работы планетарной передачи.
Механизм применяется не только в автомобилях, но и в судостроении, проектировании мотоциклов и строительной технике. В современных коробках передач используется не просто планетарная передача, а целый планетарный ряд автоматической коробки передач (АКПП), состоящий из множества подвижных и неподвижных компонентов.

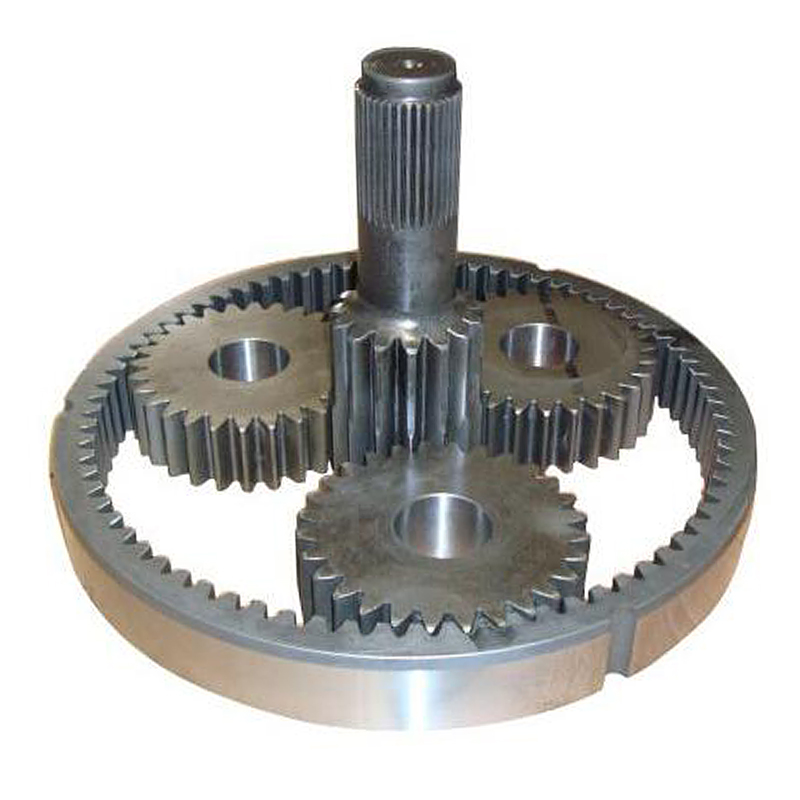

Трансмиссия планетарного типа представляет собой единый механизм, состоящий из нескольких основных элементов:
-
Коронная шестерня — основа механизма. Она имеет круглую форму с зубьями, расположенными внутри. Остальные компоненты коробки вращаются внутри этой шестерни, которая фиксирована, и весь рабочий процесс происходит в её пределах.
-
Сателлит — шестерня, соприкасающаяся с коронной шестерней с одной стороны и вращающаяся вокруг солнечной шестерни с другой. Этот элемент важен, так как именно благодаря вращению сателлита вокруг солнечной шестерни происходит вращение главного вала и передача крутящего момента на солнечную шестерню.
-
Солнечная шестерня расположена в центре механизма и является основным передатчиком момента на вал. Она получает момент от сателлитов и регулируется водилом. Хотя скорость вращения шестерен может различаться, при работе механизма с несколькими передачами сумма скоростей солнечной шестерни и сателлитов должна быть равной.
Все эти элементы взаимосвязаны и образуют слаженно работающий механизм.
Плюсы и минусы планетарной трансмиссии
С учетом длительного процесса разработки планетарная раздаточная коробка претерпела множество усовершенствований, что принесло ей значительные преимущества. К основным из них относятся:
- В автомобилестроении основным достоинством такой коробки является низкая вибрационная нагрузка на агрегат и минимальные вибрации по кузову. Эта конструкция снижает нагрузку и уменьшает вибрации, что положительно влияет на комфорт в салоне автомобиля.
- Компактные размеры. Планетарный ряд позволяет передавать значительный крутящий момент, а передаточное число планетарной передачи дает возможность разместить мощный механизм в компактных габаритах по сравнению с другими типами коробок.
- Способность выдерживать большие нагрузки и высокая выносливость при эксплуатации. Благодаря большому количеству зубьев и равномерному распределению нагрузки каждый элемент планетарной коробки надежен как в отдельности, так и в составе планетарного ряда. Низкая нагрузка даже при высоком крутящем моменте обеспечивает минимальный уровень шума, что положительно сказывается на работе коробки передач и повышает комфорт во время движения.
Тем не менее, планетарная КПП имеет и свои недостатки, вызванные технологическим прогрессом:
- Сложность производства. Высокая точность изготовления каждой детали и всего механизма в целом требует специализированного оборудования с минимальными допусками и низким уровнем брака. Общая сложность конструкции планетарной автоматической коробки требует учета всех нюансов в процессе производства.
- Сложность изготовления приводит к высокой стоимости. Использование качественных материалов, работа сложных станков и необходимость точного проектирования оправдывают высокую цену готового изделия.
- Кроме того, такая коробка передач требует сложных ремонтных операций. Из-за точности конструкции поломка любого элемента может привести к дорогостоящему и сложному ремонту.
Несмотря на определенные недостатки, преимущества данного механизма перевешивают, и планетарная коробка продолжает пользоваться широкой популярностью среди производителей.
| Параметр | Описание | Примеры видов планетарных передач |
|---|---|---|
| Определение | Планетарная передача — это механизм, состоящий из центральной шестерни (Солнце), планетарных шестерен и внешней шестерни (короны). | — Простая планетарная передача |
| Устройство | Включает в себя центральную шестерню, несколько планетарных шестерен, которые вращаются вокруг центральной, и внешнюю шестерню. | — Планетарная передача с двумя рядами |
| Применение | Используются в трансмиссиях автомобилей, редукторах, робототехнике и других механизмах для изменения крутящего момента и скорости. | — Автомобильные трансмиссии |
Интересные факты
Вот несколько интересных фактов о планетарных передачах:
-
Компактность и высокая передаточная способность: Планетарные передачи позволяют достичь высокой передаточной способности в компактных размерах. Это делает их идеальными для использования в ограниченных пространствах, таких как трансмиссии автомобилей и промышленные машины. Например, в некоторых спортивных автомобилях используются планетарные передачи для достижения высокой мощности при меньшем весе.
-
Многофункциональность: Планетарные передачи могут выполнять несколько функций одновременно, таких как изменение передаточного отношения, распределение крутящего момента и уменьшение скорости. Это делает их универсальными в различных приложениях, от автоматических трансмиссий до робототехники и авиации.
-
Долговечность и надежность: Благодаря своей конструкции, планетарные передачи обеспечивают равномерное распределение нагрузки на зубья шестерен, что снижает износ и увеличивает срок службы. Это делает их особенно популярными в тяжелых условиях эксплуатации, таких как в горнодобывающей промышленности и строительстве, где надежность и долговечность являются критически важными.
Виды планетарных передач
Существует несколько типов данных механизмов:
- Однорядные устройства чаще всего используются как вспомогательные компоненты в различных отраслях промышленности. Они состоят из одной передачи и способны передавать крутящий момент на силовые элементы двигателя.
- Двухрядные системы имеют более сложную конструкцию и включают несколько комбинаций передач, работающих на разных скоростях и с различными передаточными числами. Эти системы могут передавать более высокий крутящий момент, достигая КПД до 98%.

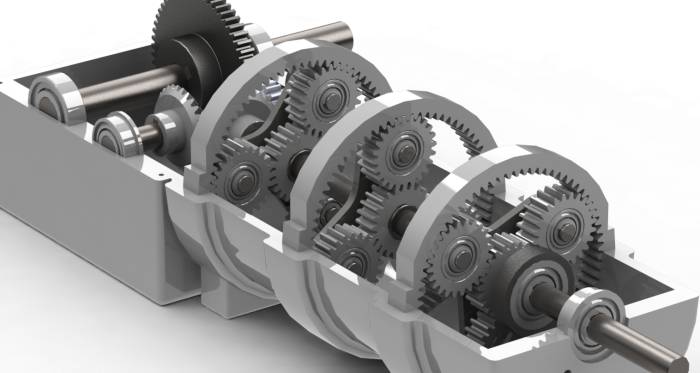

- Многорядные системы применяются в сложных конструкциях автомобильных трансмиссий или промышленных станках. Эти устройства состоят из нескольких валов, тормозов и множества шестерен, соединенных между собой.
Каждый из этих типов имеет свои уникальные характеристики.

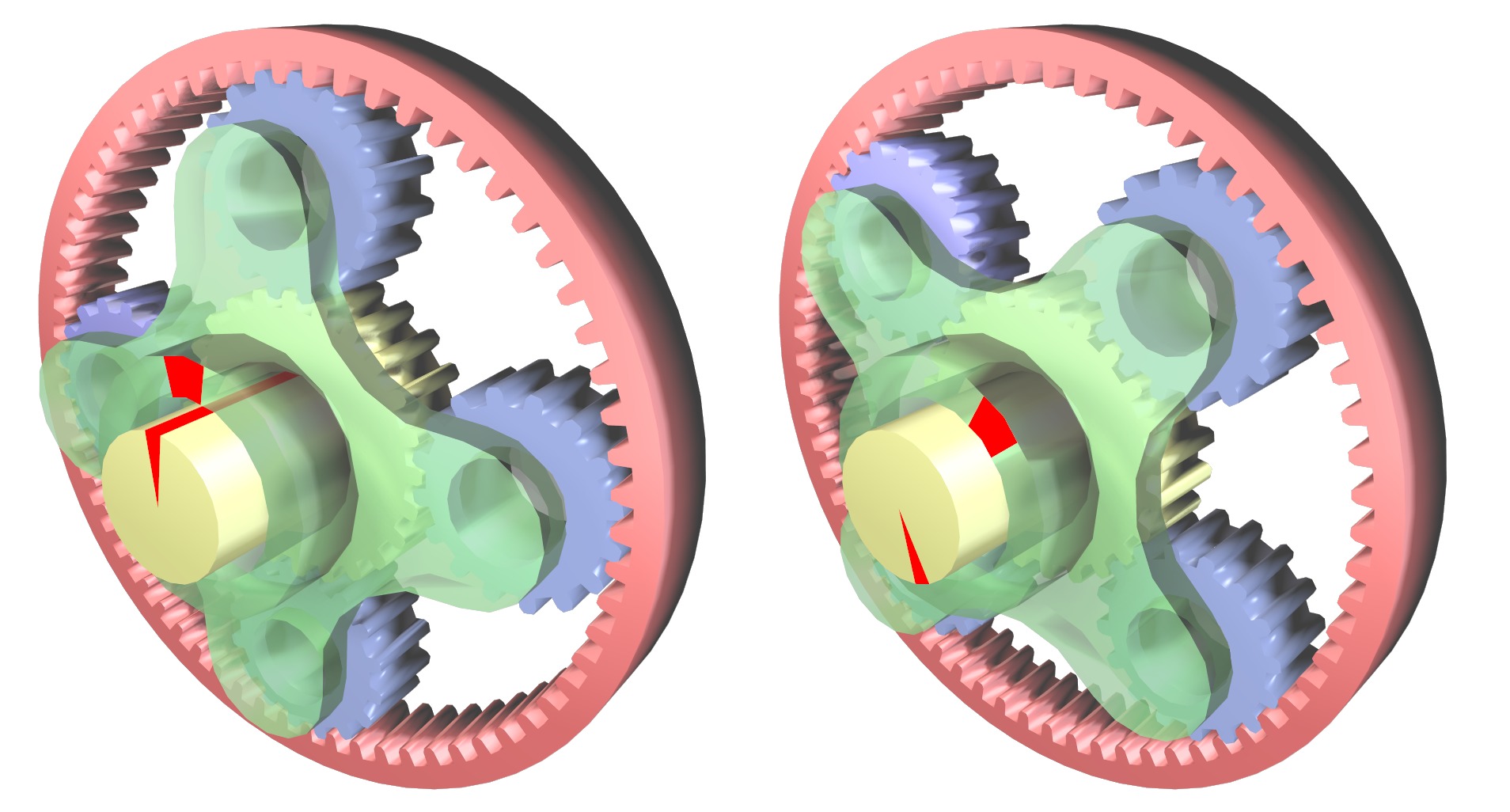

Принцип работы планетарной коробки передач
Принцип работы этого механизма основан на фиксации одной из ключевых деталей — шестерни — в неподвижном состоянии. В качестве такой детали может выступать либо коронная, либо солнечная шестерня. Именно через эту шестерню осуществляется передача момента.
К фиксированной части подключается ведущий вал, который передает момент на другую шестерню. Если коронная шестерня жестко зафиксирована, момент передается на солнечную. Затем солнечная шестерня передает момент на водило, а далее — на выходной вал, продолжая движение в механизме.

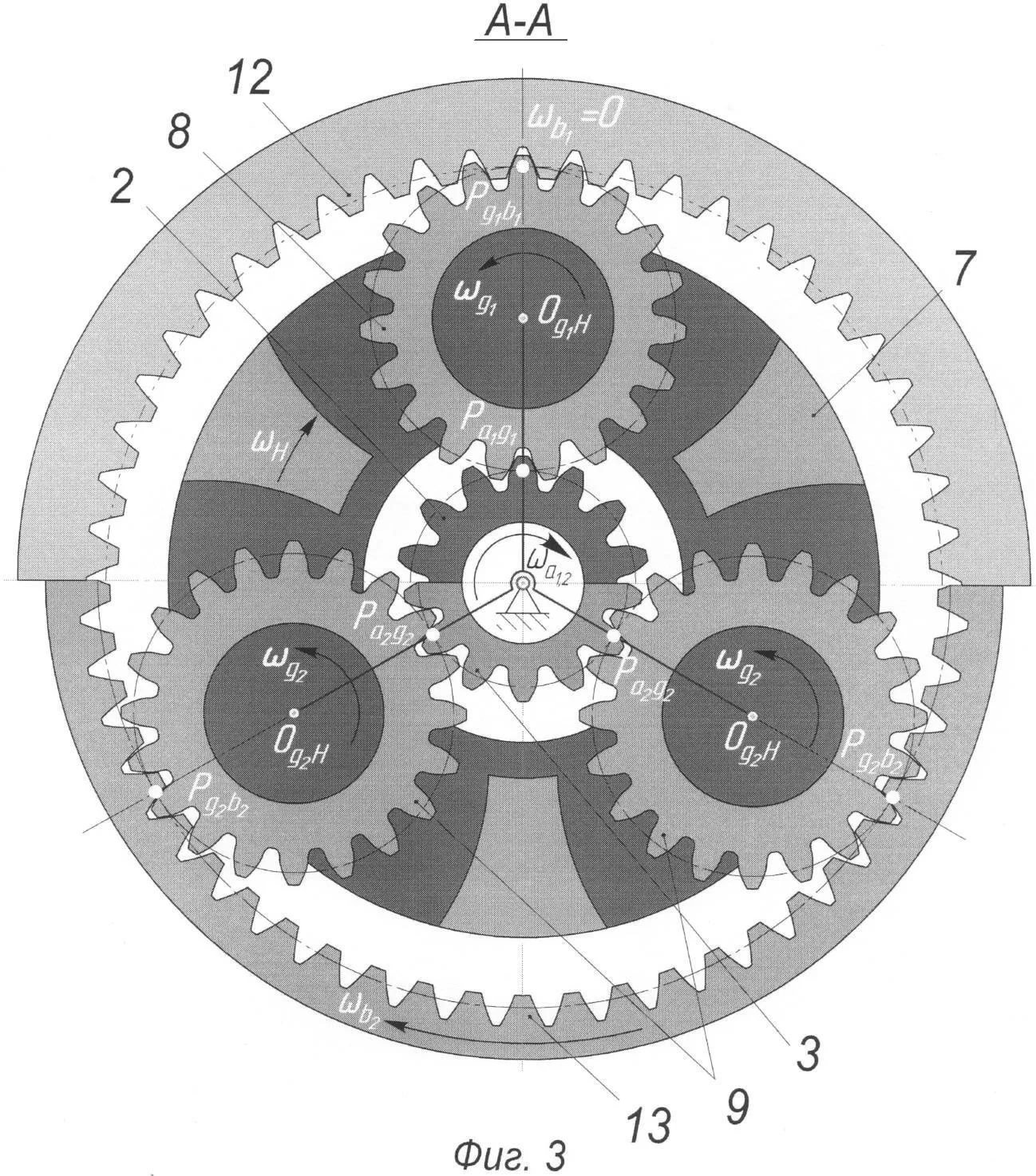

Схема планетарной передачи
Простая конструкция устройства включает следующие элементы:
- вал в центре, который передает крутящий момент на весь механизм;
- вал передает усилие на солнечную шестерню, которая последовательно передает момент на сателлиты, движущиеся с различными скоростями в зависимости от их размеров;
- сателлиты приводят в действие коронную шестерню, соединяемую с другими механизмами.
Обратите внимание! Схема расположения может быть традиционной с симметричными сателлитами или асимметричной, в зависимости от используемой системы. Такие конструкции чаще всего применяются в промышленности.
Передаточное отношение планетарной передачи
Определение передаточного отношения в планетарной передаче важно для анализа скорости разгона и динамики вращения зубьев. Для его вычисления используется метод Виллиса. Этот коэффициент показывает соотношение между числом зубцов ведущей шестерни и ведомыми шестернями. Он зависит от конструкции механизма, будь то простая коробка передач или сложная планетарная система с несколькими шестернями, валами и системой управления.
Правила эксплуатации планетарной системы передач
К основным правилам эксплуатации планетарного ряда автоматических коробок передач (АКПП) относятся:
- Снижение чрезмерных нагрузок на трансмиссию. К ним относятся длительная езда по плохим дорожным условиям, таким как вязкая грязь или мокрый снег. Эти факторы могут вызвать сбои в работе узлов и искривление зубьев шестерен.
- Предотвращение перегрева трансмиссии. Перегрев может возникнуть по разным причинам, включая неправильный стиль вождения (частые резкие старты) и несоблюдение графика замены рабочих жидкостей.
- Регулярное проведение профилактических осмотров агрегата в авторизованных сервисных центрах. Диагностику следует проводить не реже чем каждые 130-150 тысяч километров с частичной или полной разборкой коробки.
- Обеспечение необходимого уровня масла в трансмиссии, установленного производителем.
Кроме того, производители предоставляют рекомендации по замене жидкости, которые необходимо строго соблюдать.
Как проверить планетарку АКПП
Чтобы проверить исправность данного агрегата в автомобиле, выполните несколько шагов:
- Запустите двигатель и дайте автомобилю поработать на холостом ходу в течение 5-15 минут.
- Поочередно переключайте режимы работы автоматической коробки передач (АКПП). Если при переключении ощущаются резкие толчки или коробка с трудом переходит в другой режим, это может указывать на неисправность.
- Во время ускорения передачи должны переключаться плавно, без рывков и посторонних шумов.
- При замене масла из поддона коробки передач не должно вытекать металлической стружки вместе с отработанным маслом, так как это свидетельствует о износе механизма и возможном скором выходе агрегата из строя.
Наиболее надежным методом проверки работоспособности механизма является полная разборка коробки. Однако эта процедура затратная и должна выполняться только квалифицированными специалистами.
Ремонт планетарки АКПП
Ремонт данного устройства, учитывая особенности его конструкции и принцип работы планетарной передачи, является технически сложным процессом. При повреждении какого-либо элемента необходимо выполнить несколько этапов восстановления:
- Снятие коробки или ее компонента, если в конструкции есть планетарный ряд. Эта процедура зависит от размеров устройства и его расположения.
- Частичная или полная разборка узла в зависимости от характера и места повреждения. Наиболее распространенные проблемы — это срезание зубцов на одной из шестерен или механическая деформация узла, возникающая из-за несоблюдения температурного режима или чрезмерных нагрузок.
- Исправление шестерен редко возможно из-за сложности выправления высокопрочных сплавов. Чаще всего специалисты заменяют поврежденный элемент на новый, который можно приобрести или изготовить при наличии соответствующего оборудования.
Важно! При первых признаках неисправности механизма, независимо от его расположения, следует незамедлительно обратиться в сервисный центр. Повреждение одной шестерни может привести к поломке всего агрегата и его необратимому выходу из строя.
Заключение
Планетарная трансмиссия отличается простотой работы и высокой эффективностью, что делает её популярной в автомобильных и промышленных системах. Производители постоянно улучшают основные принципы работы устройства и усложняют кинематическую схему планетарной передачи.
История развития планетарных передач
Планетарные передачи имеют долгую и интересную историю, которая начинается с древних времен. Первые упоминания о механизмах, использующих принципы планетарных передач, можно найти в работах древнегреческих ученых, таких как Архимед. Однако настоящая эволюция этих механизмов началась в XVIII веке, когда инженеры начали осознавать их потенциал в области механики и машиностроения.
В начале XIX века планетарные передачи начали активно использоваться в различных механизмах, включая часы и паровые машины. Это было связано с необходимостью создания более компактных и эффективных систем передачи движения. Одним из первых промышленных применений планетарных передач стало использование в паровых двигателях, что позволило значительно увеличить их мощность и эффективность.
С развитием автомобилестроения в начале XX века планетарные передачи стали неотъемлемой частью трансмиссий. В 1904 году компания «Oldsmobile» представила первую серийную автоматическую трансмиссию с планетарной передачей, что стало настоящей революцией в автомобильной промышленности. Это устройство позволяло водителям не переключать передачи вручную, что значительно упростило управление автомобилем.
В последующие десятилетия планетарные передачи продолжали совершенствоваться. Инженеры начали разрабатывать новые материалы и технологии, что позволило создавать более легкие и прочные конструкции. В 1950-х годах появились гидромеханические трансмиссии, которые использовали планетарные передачи в сочетании с гидравлическими системами, что обеспечивало еще более плавное и эффективное переключение передач.
С конца XX века и до наших дней планетарные передачи находят применение не только в автомобилях, но и в различных отраслях, таких как авиация, космическая техника и робототехника. Современные планетарные передачи используются в электромобилях, где они помогают оптимизировать работу электродвигателей и увеличивать эффективность использования энергии.
Таким образом, история развития планетарных передач демонстрирует их эволюцию от простых механических устройств до сложных систем, которые играют ключевую роль в современных технологиях. Их универсальность и эффективность делают планетарные передачи важным элементом в различных областях, от автомобильной промышленности до высоких технологий.
Применение планетарных передач в различных отраслях
Планетарные передачи находят широкое применение в различных отраслях благодаря своей высокой эффективности, компактности и способности передавать большие нагрузки. Они используются в механизмах, где требуется высокая передаточная способность и надежность. Рассмотрим подробнее, где именно применяются планетарные передачи.
Автомобильная промышленность
Одним из самых распространенных применений планетарных передач является автомобильная промышленность. Они используются в автоматических трансмиссиях, где обеспечивают плавное переключение передач и оптимизацию работы двигателя. Благодаря своей конструкции, планетарные передачи позволяют значительно уменьшить размеры трансмиссии, что важно для современных автомобилей, стремящихся к снижению веса и увеличению топливной эффективности.
Промышленное оборудование
В промышленности планетарные передачи применяются в различных механизмах, таких как конвейеры, подъемные устройства и станки. Их способность передавать большие крутящие моменты делает их идеальными для работы в условиях высокой нагрузки. Например, в горнодобывающей промышленности планетарные редукторы используются в экскаваторах и буровых установках, где требуется высокая надежность и долговечность.
Аэрокосмическая отрасль
В аэрокосмической отрасли планетарные передачи применяются в системах управления полетом и приводах различных механизмов. Их высокая степень надежности и возможность работы в экстремальных условиях делают их незаменимыми в данной сфере. Например, в спутниках и космических аппаратах планетарные редукторы используются для управления солнечными панелями и антеннами.
Энергетика
В энергетическом секторе планетарные передачи применяются в ветряных турбинах и гидроэлектростанциях. Они позволяют эффективно преобразовывать механическую энергию в электрическую, обеспечивая высокую производительность и надежность работы оборудования. Ветряные турбины, оснащенные планетарными редукторами, способны работать при различных скоростях ветра, что увеличивает их эффективность.
Медицинская техника
В медицине планетарные передачи используются в различных устройствах, таких как хирургические инструменты и диагностическое оборудование. Их компактность и высокая точность позволяют создавать надежные и эффективные механизмы, которые необходимы для выполнения сложных медицинских процедур. Например, в роботизированных хирургических системах планетарные передачи обеспечивают точное движение инструментов.
Робототехника
В области робототехники планетарные передачи играют ключевую роль в создании манипуляторов и мобильных роботов. Их способность передавать большие крутящие моменты при компактных размерах позволяет создавать высокоэффективные и маневренные устройства. Планетарные редукторы обеспечивают точное управление движением, что особенно важно в задачах, требующих высокой точности и скорости.
Таким образом, планетарные передачи находят применение в самых различных отраслях, обеспечивая высокую эффективность, надежность и компактность. Их универсальность и способность адаптироваться к различным условиям делают их незаменимыми в современном производстве и технологиях.
Будущее планетарных передач и новые технологии
Планетарные передачи продолжают эволюционировать, и их будущее выглядит многообещающим благодаря внедрению новых технологий и материалов. Современные разработки направлены на повышение эффективности, уменьшение веса и улучшение надежности этих механизмов. Одним из ключевых направлений является использование современных композитных материалов, которые позволяют снизить массу передачи без потери прочности и долговечности.
Кроме того, активно исследуются возможности интеграции планетарных передач с электронными системами управления. Это открывает новые горизонты для автоматизации и повышения точности работы трансмиссий. Например, в автомобилях с гибридными и электрическими двигателями планетарные передачи могут быть использованы для оптимизации работы силовых установок, что способствует улучшению топливной эффективности и снижению выбросов.
Важным аспектом будущего планетарных передач является их применение в области возобновляемых источников энергии. Ветряные турбины и солнечные установки требуют надежных и эффективных систем передачи, которые могут работать в условиях переменных нагрузок. Планетарные передачи, благодаря своей конструкции, способны справляться с такими вызовами, обеспечивая стабильную работу оборудования.
Также стоит отметить, что в последние годы наблюдается рост интереса к 3D-печати в производстве планетарных передач. Эта технология позволяет создавать сложные геометрические формы и конструкции, которые ранее были невозможны или экономически нецелесообразны. 3D-печать может значительно сократить время на разработку и производство прототипов, а также снизить затраты на изготовление малых серий.
В заключение, будущее планетарных передач обещает быть ярким и инновационным. С развитием технологий и материалов, а также с учетом растущих требований к эффективности и экологичности, планетарные передачи будут продолжать занимать важное место в различных отраслях, от автомобилестроения до возобновляемой энергетики. Интеграция новых технологий и подходов позволит создать более совершенные и надежные механизмы, способные удовлетворить потребности современного мира.
