Вопрос корректировки спидометра и одометра волнует многих автолюбителей, особенно тех, кто сталкивается с проблемами точности показаний или желает изменить их в связи с установкой новых колес или других модификаций. В данной статье мы рассмотрим, для чего нужен одометр, а также возможные способы его корректировки как для механических, так и для электронных спидометров. Вы узнаете о необходимых инструментах и последовательности работ, что позволит вам самостоятельно справиться с этой задачей и обеспечить точность показаний вашего автомобиля.
Важные элементы приборной доски

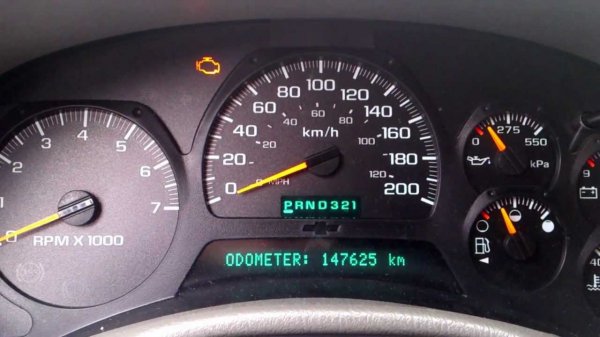

На любой приборной панели автомобиля спидометр с одометром занимает центральное место. Одометр – это датчик, который отображает пробег транспортного средства.
Спидометр необходим для контроля скорости движения и соблюдения правил на участках с ограничениями по скорости.
Одометр, встроенный в спидометр, обычно отображает два значения: текущее пробег, который может быть суточным или фиксироваться от одной заправки до другой. Это значение можно сбросить, и отсчет начнется заново.
Второе значение – общий пробег автомобиля.
Этот датчик важнее временных показаний, которые можно сбросить в любой момент.
На основе данных одометра осуществляется необходимое техническое обслуживание.
Периодичность обслуживания указывается в технической документации, которая идет в комплекте с автомобилем, и выражается в общем пробеге, фиксируемом одометром.
Ранее в автомобилях использовались механические одометры с тросовым приводом от коробки передач.
Сегодня более распространены электронные устройства, которые выводят информацию о пробеге на небольшой экран.
Данные на дисплее предоставляет электронный блок управления, основываясь на показаниях различных датчиков.
Несмотря на компактные размеры, одометр имеет сложную конструкцию, и его выход из строя возможен.
Проблемы могут возникнуть, например, с самой приборной панелью, что приведет к неправильным показаниям или отсутствию информации на дисплее.
В таком случае потребуется корректировка показаний одометра.

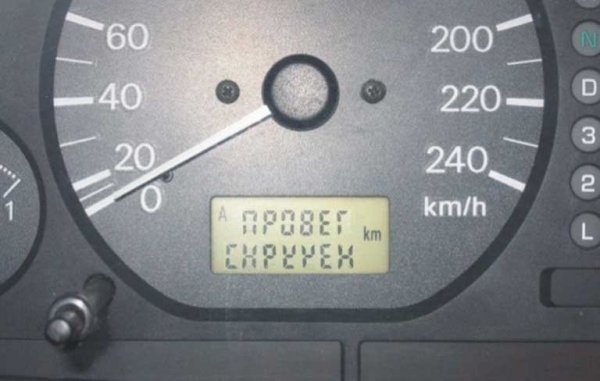

Важно отметить, что некоторые недобросовестные владельцы автомобилей прибегают к корректировке показаний перед продажей, уменьшая их.
Что делать, если спидометр и тахометр перестали работать?

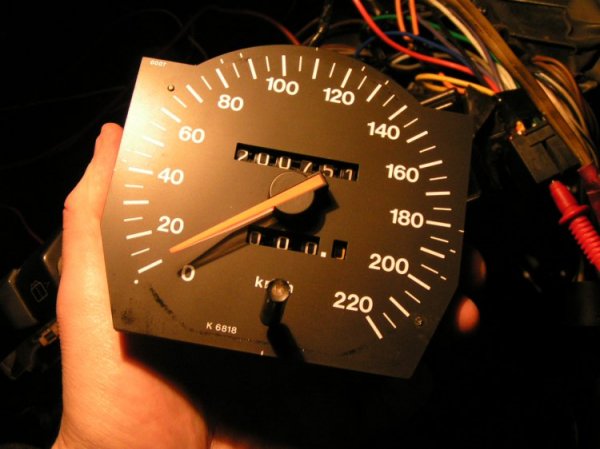

Корректировка механического одометра
Ранее, когда использовались механические одометры, корректировка пробега не вызывала трудностей.
Механизм одометра работал по принципу двустороннего действия. При вращении в одну сторону значение пробега увеличивалось, и именно в эту сторону вращался тросовый привод.
Если же механизм одометра поворачивать в обратном направлении, показания пробега уменьшались.
Для корректировки пробега достаточно было снять приборную панель и отключить тросовый привод.
Затем на место привода подключался микромотор, которому подавалось питание, и он уменьшал показания до нужного значения.
Это был основной недостаток механического одометра: определить реальный пробег автомобиля становилось практически невозможно. При покупке подержанного автомобиля с таким одометром оставалось надеяться на добросовестность продавца.
| Шаг | Описание | Необходимые инструменты |
|---|---|---|
| 1 | Проверка точности спидометра | GPS-навигатор или мобильное приложение |
| 2 | Снятие панели приборов | Отвертка, пластиковые лопатки |
| 3 | Доступ к спидометру | Инструкция по разборке для вашей модели автомобиля |
| 4 | Настройка спидометра | Потенциометр или программное обеспечение для калибровки |
| 5 | Сборка панели приборов | Отвертка, внимание к деталям |
| 6 | Тестирование после коррекции | Дорога с известной длиной, GPS-навигатор |
Интересные факты
Вот несколько интересных фактов о корректировке спидометра своими руками:
-
Калибровка с помощью GPS: Современные GPS-устройства могут помочь в калибровке спидометра. Сравнив показания спидометра с данными GPS, можно определить, насколько точно работает спидометр. Некоторые автомобилисты используют мобильные приложения для GPS, чтобы проверить скорость и затем откорректировать спидометр.
-
Изменение размера колес: Если вы заменили стандартные колеса на более крупные или меньшие, это может повлиять на показания спидометра. В таких случаях корректировка может потребовать изменения в настройках автомобиля или замены спидометра на более подходящий.
-
Электронные и механические спидометры: Корректировка спидометра может различаться в зависимости от его типа. Механические спидометры часто требуют физического вмешательства, например, изменения зубчатых передач, в то время как электронные спидометры могут быть откалиброваны с помощью программного обеспечения или специальных диагностических инструментов.
Корректировка электронного одометра
С появлением электронных одометров ситуация изменилась: подделать пробег стало гораздо сложнее.
Показания пробега на электронном одометре сохраняются во флеш-памяти, интегрированной в плату приборной панели.
Кроме того, информация о пробеге хранится в электронном блоке управления, где сбросить данные практически невозможно.
Таким образом, даже если попытаться изменить показания одометра, определить реальный пробег не составит труда — достаточно подключить специальный сканер к электронному блоку и считать необходимые данные.
В связи с этим уменьшение показаний одометра перед продажей автомобиля стало менее актуальным, хотя иногда возникает необходимость в корректировке.
Часто причиной этого служит неисправность приборной панели. После её замены или ремонта показания на дисплее одометра могут не совпадать с данными электронного блока.
Чтобы избежать проблем в будущем, существует возможность изменения данных, записанных во флеш-памяти микросхемы приборной панели.
Многие автолюбители, столкнувшиеся с проблемами в показаниях одометра, обращаются в специализированные сервисы, где с помощью оборудования, подключаемого к электронному блоку, выполняется корректировка показаний дисплея одометра.
Однако некоторые предпочитают выполнять эту работу самостоятельно.
В целом, изменить показания — задача не такая уж сложная, если есть навыки работы с радиоэлектроникой и компьютером. Если таких навыков нет, лучше обратиться в сервис.
Требуемое оснащение и последовательность работ
Ключевой особенностью изменения показаний является то, что работа с флеш-памятью невозможна, пока она находится в микросхеме.

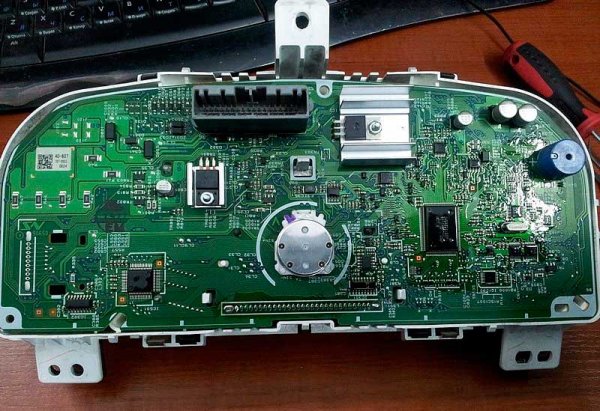

Первый шаг — демонтаж приборной панели и полная разборка для извлечения платы.
Затем необходимо найти флеш-память на плате.
Она обычно расположена рядом с центральным процессором и легко узнаваема по восьми ножкам — по четыре с каждой стороны.
Флеш-память может выглядеть следующим образом:
Или вот так.
Внешний вид зависит от марки автомобиля.
Эту флеш-память нужно аккуратно выпаять с платы. Рекомендуется использовать маломощный паяльник, чтобы избежать повреждения дорожек.
Далее потребуется специальное устройство — программатор.
Сборка программатора включает три резистора по 4,7 кОм, СОМ-разъем для подключения к компьютеру и три стабилитрона.
Питание флеш-памяти будет осуществляться от компьютера, для чего необходимо подключить СОМ-разъем к любым красному и черному проводам в системном блоке.
Важно соблюдать полярность: красный провод обозначает положительный контакт, а черный — отрицательный.
Также существуют другие самодельные устройства для изменения показаний одометра.
Кроме программатора, понадобятся соответствующие программы на компьютере.

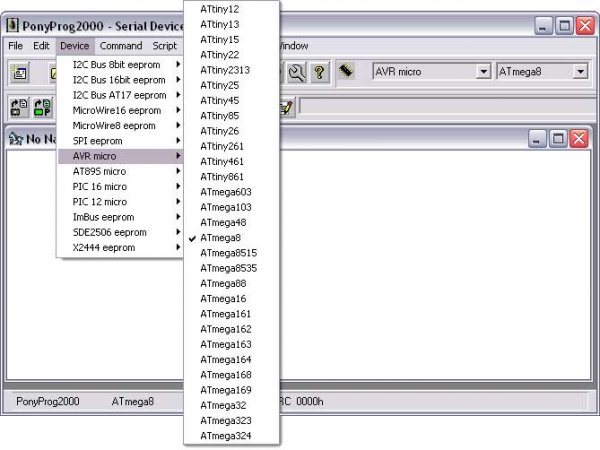

Одна из таких программ называется PonyProg, но есть и ее аналоги.
Также потребуется калькулятор пробега, например, TachoSoft, который преобразует цифровое значение пробега в шестнадцатеричный код. Именно в таком формате данные о пробеге хранятся во флеш-памяти.
Изменение показания одометра
Подключите программатор к компьютеру и запустите соответствующее программное обеспечение.
В программе PonyProg выберите модель автомобиля и год его выпуска. В нижней части экрана появится 16-ричный код, состоящий из двух строк.
Этот код содержит информацию о текущем пробеге, записанном во флеш-памяти.
Запустите калькулятор пробега и введите желаемое значение. Калькулятор преобразует его в 16-ричный код, который нужно заменить на полученный в PonyProg.
После этого установите флеш-память обратно на плату приборной панели, соберите её и установите в автомобиль.
Если все действия выполнены корректно, на дисплее одометра отобразится новое значение пробега.
Вывод
Из вышеизложенного видно, что самостоятельно откорректировать спидометр (одометр) удается не каждому, и необходимость в таких манипуляциях возникает довольно редко.
Если вам все же потребуется изменить показания одометра, лучше не тратить время на самостоятельные попытки, а обратиться в автосервис или к специалистам, занимающимся подобными работами.
Проверка точности показаний спидометра
Перед тем как приступить к корректировке спидометра, важно убедиться в его точности. Для этого существует несколько методов проверки, которые помогут вам определить, насколько правильно ваш спидометр отображает скорость автомобиля.
Первый и самый простой способ — это использование GPS-навигатора. Современные GPS-устройства способны точно определять скорость движения автомобиля. Для проверки вам нужно будет проехать определенное расстояние, например, 10 километров, и сравнить показания спидометра с данными GPS. Если разница составляет более 5%, это может указывать на необходимость корректировки спидометра.
Второй метод включает использование специализированного оборудования, такого как стенд для проверки спидометров. Эти устройства могут быть найдены на станциях технического обслуживания или в автосервисах. Они позволяют проверить точность спидометра на различных скоростях и выявить возможные отклонения.
Также можно воспользоваться методом «поездки по известному маршруту». Выберите участок дороги с известным расстоянием, например, между двумя знаками километража. Проедьте этот участок на постоянной скорости, а затем сравните показания спидометра с реальным расстоянием. Этот метод менее точен, но может дать общее представление о работе спидометра.
Если вы обнаружили, что спидометр показывает неверные данные, стоит обратить внимание на возможные причины. Часто проблемы возникают из-за неправильной установки колес, изменения размера шин или износа механических частей. В таких случаях корректировка может потребовать замены или настройки определенных компонентов автомобиля.
Важно помнить, что точность спидометра критически важна не только для соблюдения правил дорожного движения, но и для безопасности. Неправильные показания могут привести к превышению скорости, что в свою очередь может стать причиной аварийных ситуаций. Поэтому регулярная проверка и, при необходимости, корректировка спидометра — это важная часть обслуживания вашего автомобиля.
Использование специализированного программного обеспечения
Для корректировки спидометра своими руками можно воспользоваться специализированным программным обеспечением, которое позволяет произвести необходимые настройки и калибровку. Это программное обеспечение обычно разрабатывается производителями автомобилей или сторонними компаниями и может быть доступно для скачивания на официальных сайтах или специализированных форумах.
Первым шагом в использовании такого ПО является подключение автомобиля к компьютеру или ноутбуку. Для этого потребуется специальный адаптер, который соединяет бортовую систему автомобиля с USB-портом компьютера. Наиболее распространённые адаптеры — это ELM327 и его аналоги, которые поддерживают протоколы OBD-II. Убедитесь, что адаптер совместим с вашим автомобилем и установленное программное обеспечение поддерживает его.
После подключения адаптера к автомобилю и компьютеру необходимо установить соответствующее программное обеспечение. Существует множество программ, таких как Torque, Car Scanner, Forscan и другие, которые могут помочь в калибровке спидометра. Выбор программы зависит от марки и модели автомобиля, а также от доступных функций. Некоторые программы могут предоставлять более широкий функционал, включая диагностику других систем автомобиля.
Запустив программу, вы сможете получить доступ к данным автомобиля, включая информацию о скорости. В большинстве случаев программное обеспечение позволяет сравнить показания спидометра с реальной скоростью, измеренной с помощью GPS. Если обнаружены расхождения, программа предложит вам внести изменения в настройки спидометра.
Калибровка может включать в себя изменение коэффициента, который отвечает за преобразование данных с датчиков скорости в показания спидометра. В зависимости от программы, вам может понадобиться ввести значение, которое соответствует реальной скорости, или воспользоваться функцией автоматической калибровки, если такая имеется.
Важно помнить, что после внесения изменений необходимо провести тест-драйв, чтобы убедиться, что спидометр показывает правильные данные. В процессе тестирования стоит сравнить показания спидометра с показаниями GPS-навигатора или мобильного приложения, чтобы удостовериться в точности калибровки.
Также стоит отметить, что некоторые автомобили могут иметь ограничения на изменение настроек спидометра, и в таких случаях может потребоваться обращение к специалистам. Важно следовать инструкциям, предоставленным программным обеспечением, и быть внимательным, чтобы избежать ошибок, которые могут повлиять на работу других систем автомобиля.
Использование специализированного программного обеспечения для корректировки спидометра — это удобный и эффективный способ, который позволяет владельцам автомобилей самостоятельно настраивать свои транспортные средства, обеспечивая точность показаний и безопасность на дороге.
Советы по предотвращению ошибок при корректировке
Корректировка спидометра может быть сложной задачей, и чтобы избежать ошибок, важно следовать нескольким рекомендациям. Во-первых, перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Это может включать в себя отвертки, мультиметр, а также специальное программное обеспечение, если ваш автомобиль поддерживает диагностику через OBD-II.
Во-вторых, обязательно ознакомьтесь с руководством пользователя вашего автомобиля. В нем могут быть указаны специфические для вашей модели инструкции по корректировке спидометра. Некоторые автомобили имеют встроенные функции для калибровки, которые могут значительно упростить процесс.
Третий совет — это проверка состояния датчиков скорости. Если спидометр показывает неправильные значения, причиной может быть неисправный датчик. Перед тем как приступить к корректировке, проверьте его работоспособность и замените при необходимости.
Четвертое — используйте надежные источники информации. Существуют различные форумы и сообщества автолюбителей, где можно найти советы и рекомендации по корректировке спидометра для конкретных моделей автомобилей. Однако будьте осторожны и проверяйте информацию, чтобы избежать распространенных мифов и ошибок.
Пятый совет касается тестирования после корректировки. После того как вы внесли изменения, обязательно проведите тест-драйв, чтобы убедиться, что спидометр показывает правильные значения. Сравните показания спидометра с GPS-устройством или мобильным приложением, чтобы убедиться в точности.
Наконец, если вы не уверены в своих силах или не имеете достаточного опыта, лучше обратиться к профессионалам. Неправильная корректировка спидометра может привести к серьезным последствиям, включая штрафы за превышение скорости или проблемы с гарантией автомобиля.
