КПП на ВАЗ 2106: схема, размеры, как снять и поставить правильно

Коробка передач ВАЗ 2106 — это ключевой элемент трансмиссии, который обеспечивает передачу мощности от двигателя к колесам автомобиля. В данной статье мы подробно рассмотрим устройство и схему КПП, её размеры, а также порядок снятия и установки. Знание этих аспектов поможет владельцам ВАЗ 2106 самостоятельно проводить диагностику и ремонт, что может существенно сэкономить время и деньги, а также повысить уверенность в своих силах при решении проблем с трансмиссией.

Устройство коробки передач ВАЗ 2106

Коробка передач для ВАЗ 2106 отличается простотой и понятной конструкцией. Она состоит из валов, картерной части и механизмов переключения. На первичном валу установлена шестеренка, которая глубоко посажена и взаимодействует с другими элементами. Вращение вала обеспечивается парой подшипников: передний фиксирует гнездо коленвала, а задний помещается внутрь картерной части и уплотняется сальником. Это уплотнение необходимо, так как в картер заливаются масляные смеси.

Вторичный вал коробки передач ВАЗ вращается благодаря игольчатым подшипникам. В передней части узла жестко фиксируется шариковый подшипник, который помещается в гнездо первичного вала, а в центральной части он заглубляется в посадочное место картера. Задний подшипник запрессовывается сзади по стенке. Сальниковая часть предотвращает утечки, которые в нормальных условиях не должны возникать.

Промежуточный вал коробки ВАЗ 2106 представляет собой вал с блочными шестернями и вращается на двух подшипниках. Спереди устанавливается шариковый подшипник, а сзади — роликовый цилиндрический. Сбоку располагается шестерня, обеспечивающая обратное движение. Синхронизаторы имеют одинаковую конструкцию и включают муфты, пружины, ступицу и блокираторы-кольца.

Качественная и надежная коробка передач ВАЗ 2106 обеспечивает отличную динамику и высокие скоростные характеристики автомобиля.

Ремонт КПП ВАЗ 2106

Схема КПП ВАЗ 2106

Трансмиссия ВАЗ 2106 имеет уникальную конструкцию, которую можно увидеть на иллюстрации. Переключение передач осуществляется благодаря взаимодействию муфты и синхронизаторов. Механизмы переключения представлены вилками с штоками. После завершения переключения скоростей происходит фиксация с помощью пружин и шариков, которые удерживают шток на месте. Инженеры также предусмотрели защиту, предотвращающую одновременное включение двух передач.

В коробке передач ВАЗ 2106 имеются резьбовые отверстия с пробками и резиновыми уплотнителями.

При выборе эксплуатационных характеристик деталей коробки передач учитываются особенности трансмиссионного масла. Некачественная жидкость может негативно сказаться на работе коробки передач.

Интересные факты

Вот несколько интересных фактов о коробке передач (КПП) на ВАЗ 2106:

1. Схема и конструкция: КПП на ВАЗ 2106 имеет классическую конструкцию с четырьмя передачами вперед и одной задней. Она использует механическую схему переключения, что делает ее достаточно надежной и простой в обслуживании. В отличие от более современных автомобилей, где применяются автоматические трансмиссии, КПП ВАЗ 2106 требует от водителя большей вовлеченности в процесс управления.

2. Размеры и совместимость: Коробка передач ВАЗ 2106 имеет размеры, которые позволяют ей быть совместимой с другими моделями ВАЗ, такими как ВАЗ 2101 и ВАЗ 2103. Это делает ее замену и ремонт более доступными, так как запчасти и узлы легко найти на рынке.

3. Процесс снятия и установки: Снятие и установка КПП на ВАЗ 2106 — это процесс, который можно выполнить самостоятельно при наличии базовых навыков механики. Для этого потребуется поднять автомобиль на подъемнике или домкрате, отсоединить карданный вал, вытащить тросы и электрические соединения, а затем открутить крепежные болты. Установка производится в обратном порядке, что делает процесс достаточно понятным даже для начинающих автолюбителей.

как БЫСТРО (НЕ разбирая) отличить КПП ВАЗ 2101,2105,2106… #Фсёпро100

Размеры КПП ВАЗ 2106

При выборе ремкомплекта для коробки передач ВАЗ 2106 у владельцев автомобилей часто возникает вопрос о размерах самой коробки. Обычно размеры составляют 20 на 40 см без учета колокола и 1 м на 40 см с ним.

Вес коробки передач ВАЗ 2106

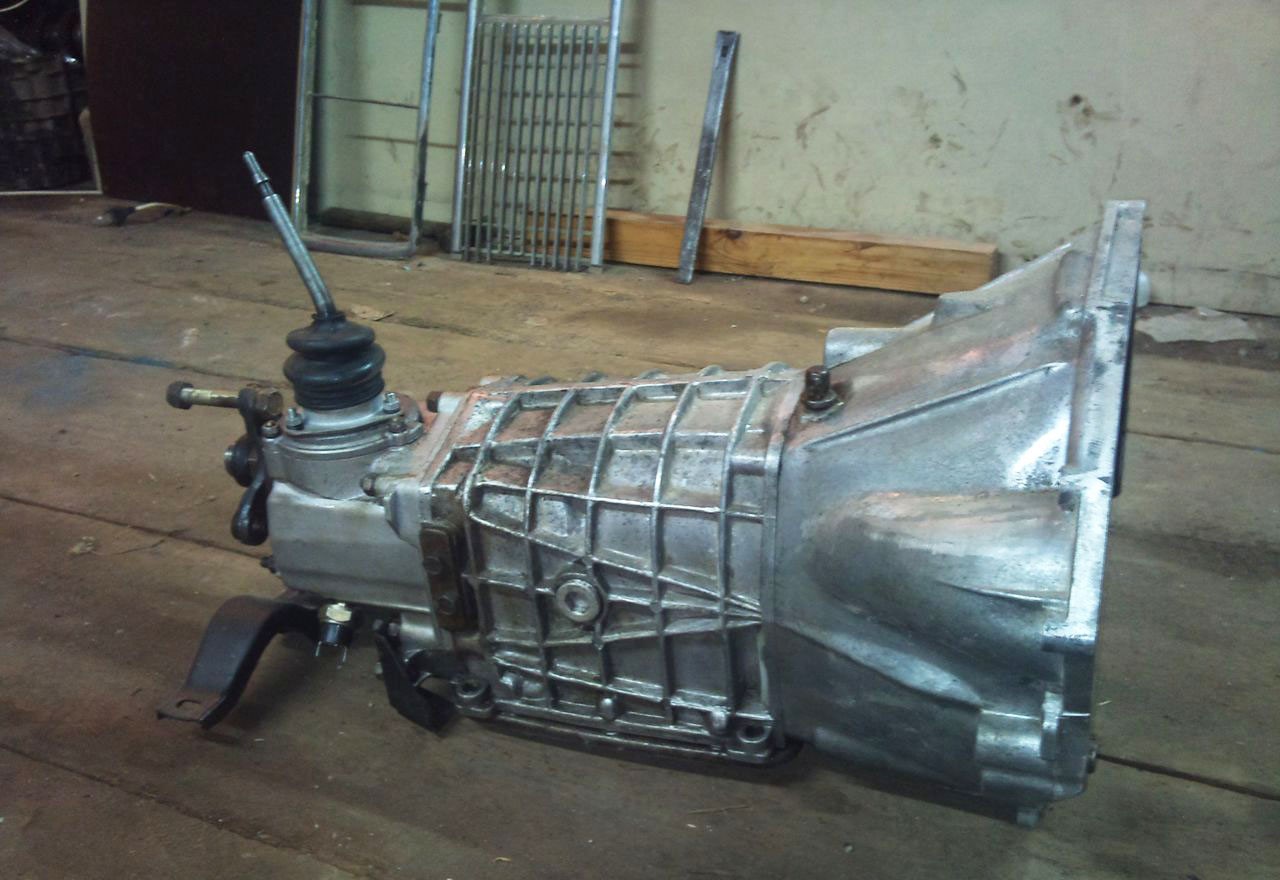

На изображении коробки передач ВАЗ 2106 представлен её внешний вид. Для точной оценки размеров и параметров лучше обратиться к чертежам. Вес КПП ВАЗ 2106 — 34 кг.

Какая коробка подойдет на ВАЗ 2106

Установка коробки передач на ВАЗ 2106 должна проводиться в соответствии с рекомендациями производителя. Для этого можно использовать два типа трансмиссий:

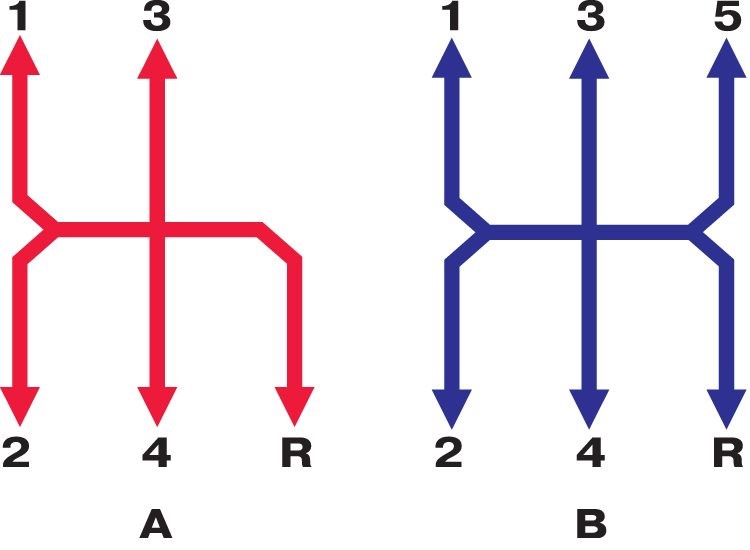

• механическая, 4-ступенчатая коробка;
• механическая, 5-ступенчатая коробка.

Обе версии коробок передач для ВАЗ 2106 взаимозаменяемы. Однако 5-ступенчатая модель дороже и требует более тщательного обслуживания. Например, оригинальная коробка «Эталон» предпочтительнее, чем аналог от Фиат Полонез.

Ремонт коробки ВАЗ 2106

Если переключение передач на ВАЗ 2106 стало проблематичным, это может указывать на другие неисправности. В таком случае необходимо провести диагностику и, при необходимости, отремонтировать узел. Однако восстановление не всегда возможно, и иногда стоит рассмотреть замену коробки.

В конструкции КПП ВАЗ много деталей, которые могут быть схожи. Чтобы избежать путаницы, рекомендуется раскладывать их на больших листах белой бумаги и нумеровать.

Этапы ремонта коробки передач КПП ВАЗ:

1. Слить масло и снять коробку.
2. Удалить приводную вилку и извлечь подшипник.
3. Очистить и промыть картер КПП.
4. С помощью двух отверток развести сектора втулки распора, снять её и втулку демпферного механизма.
5. Демонтировать муфту и фланец вторичного вала КПП.
6. Открутить пару гаек опорного крепления и снять опору.
7. Открутить гайку спидометра и демонтировать приводной участок.
8. Снять выключатель заднего хода.
9. Ослабить упор перемещения рычажного механизма.
10. Открутить пару гаек крепления кронштейна.
11. Снять кронштейн и извлечь болт (ориентируйтесь на квадратную головку).
12. Открутить остальные гайки, снять заднюю крышку, сдвинув рычаг переключения вправо для освобождения от штоков.
13. Аккуратно снять прокладку с задней крышки.
14. Извлечь задний подшипник, шестерню и фиксатор.
15. Снять вилку включений (сзади) и промежуточную шестерню.
16. Убрать дистанционную втулку со штока включения.
17. С помощью съемника снять стопорное кольцо с промежуточного вала.
18. Извлечь ведущую шестерню заднего хода и шайбу-пружину.
19. Убрать стопорное кольцо с вторичного вала, ведомую шестерню и шайбу-пружину.
20. Ударной отверткой открутить 4 винта, крепящие пластину-стопор, снять пластину и вынуть ось с промежуточной шестерни.
21. Головкой открутить десять гаек крепления нижней крышки.

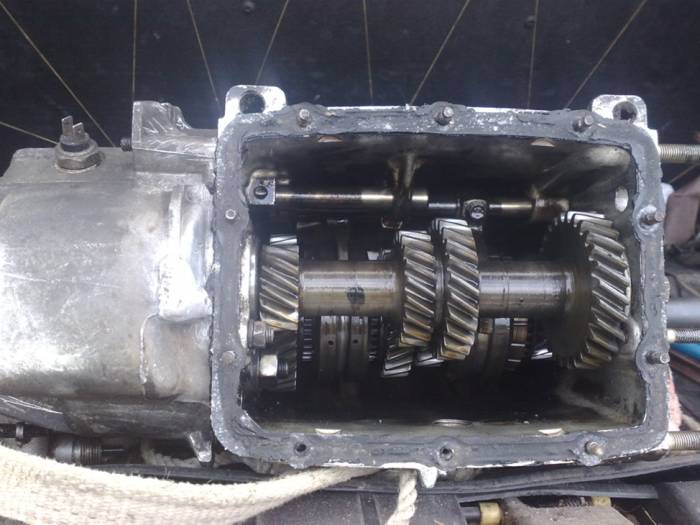

Постепенно можно разобрать коробку ВАЗ для диагностики. Некоторые неисправности автомобилист может выявить самостоятельно. Если проблема очевидна, но её причина не ясна, лучше обратиться в сервисный центр.

После разборки узла необходимо промыть все детали в дизельном топливе или керосине и тщательно осмотреть их на наличие дефектов. На зубцах муфт и шестерен не должно быть сколов, а сильный износ крайне нежелателен. Поверхности должны быть гладкими, а на картере не должно быть вмятин и других повреждений. Проверяются подшипники на наличие следов износа и проворотов. На валовых шлицах недопустимы вмятины, ржавчина и заедания.

Важно! Если дефекты незначительные, их можно зашкурить и отполировать. Лучшим вариантом будет замена всех изношенных узлов на новые.

Подшипники должны быть в идеальном состоянии, максимально допустимый люфт радиуса – 0.05 мм, дефекты на телах качения и дорожках недопустимы. Сепараторы проверяются на наличие разрывов, оплавлений и касаний колец. Если пробег коробки ВАЗ превышает 120 тыс. км, рекомендуется проводить ремонт с разборкой и заменой всех подшипников. Манжеты также следует заменить, а детали КПП промазать. Порядок сборки будет обратным.

Как поменять коробку на ВАЗ 2106

Снятие коробки передач с автомобиля ВАЗ 2106 можно выполнить самостоятельно. Однако перед началом процесса стоит убедиться, что проблема действительно в КПП. Рекомендуется провести следующие проверки:

1. Проверьте уровень масла в коробке передач ВАЗ 2106. Если он ниже допустимого, это может быть причиной проблемы. Громкий хруст при включении КПП и необходимость значительного усилия также указывают на неисправность.
2. Проверьте надежность креплений коробки. Ослабленные болты и гайки могут стать заметными при движении по неровным участкам дороги.

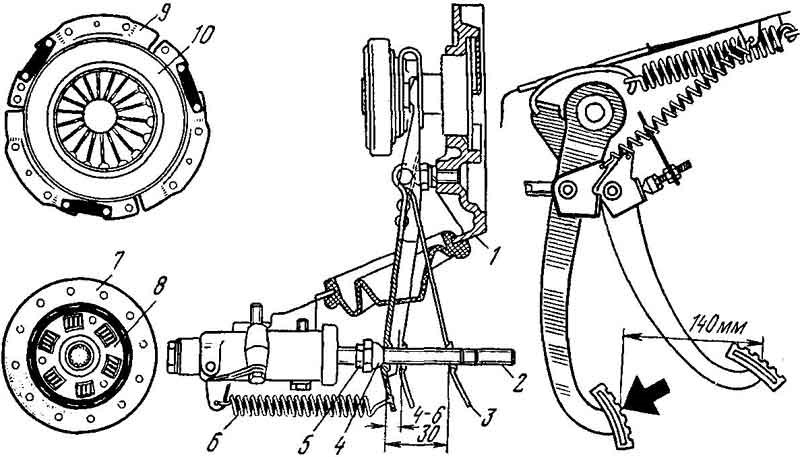

3. Оцените состояние сцепления. Если привод выходит из строя, педаль может заедать, что требует внимания.

Когда вы убедитесь, что причина, скорее всего, связана с КПП, можно переходить к её снятию. Демонтаж коробки передач ВАЗ не представляет особой сложности, но важно следовать инструкции.

Как снять коробку на ВАЗ 2106

Разборка коробки передач ВАЗ 2106 выполняется по следующему алгоритму:

1. Установите автомобиль на смотровую яму. Если возможно, используйте подъемник, хотя это не всегда доступно.
2. Под заднюю часть колесной базы разместите упоры, чтобы предотвратить откатывание. Поверните рычаг тормоза вниз и уберите переключатели. На кулисе останется три втулки, которые нужно отвинтить с помощью двух отверток.
3. Открутите винты, удерживающие крышку, и снимите её. Ослабьте винты под передними сиденьями, фиксирующие тормозной чехол.
4. Отодвиньте передние сиденья назад до упора и отогните края ковриков.
5. Открутите гайки на передних сиденьях, которые крепят их к кронштейнам.
6. Снимите накладку на пороге, открутив четыре самореза с обеих сторон.
7. Приподнимите напольный коврик и сдвиньте его вперед. Открутите винты, фиксирующие пластиковую крышку кулис.
8. Открутите шланг и болты, крепящие стартер, затем сдвиньте его вперед. Снимите пробку слива и слейте масло в подготовленную емкость.
9. Уберите систему выхлопа, начиная с выпускного коллектора. Отсоедините муфту карданного вала от фланцевой части и уберите колодку датчиковых проводов.
10. Ослабьте гайку на спидометре коробки передач и снимите конец троса, который обычно находится на редукторе.
11. Снимите рабочий цилиндр сцепления, открутив четыре болта.

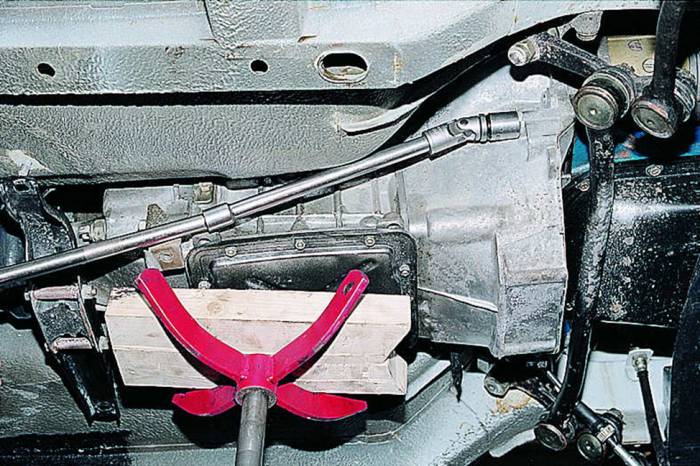

После этого установите бруски для упора кронштейна, открутите гайки и уберите их. Используйте тот же брусок, чтобы подпереть двигатель спереди. Открутите верхние болтовые соединения, которые крепят картер к мотору. В завершение аккуратно выведите коробку передач назад, пока первичный вал не освободится от маховика.

Как поставить коробку на ВАЗ 2106

Сборка коробки передач ВАЗ 2106 начинается с нанесения специальной смазки на шлицевые части, например, «Литол» или аналог. Далее выполняются следующие шаги:

1. Включите передачу (1 или 3) и начните устанавливать детали в обратном порядке, как указано ранее.
2. Не затягивайте гайки на трубе глушителя слишком сильно. Сначала аккуратно затяните соединение выпускного коллектора и трубы-приемника, затем переходите к крепежам кронштейна КПП и приемника выхлопной системы.
3. После установки КПП залейте новую трансмиссионную жидкость и проверьте работу передач. Каждая из них должна включаться легко, без лишних усилий.

Монтаж коробки передач ВАЗ лучше выполнять с помощником. Узел тяжелый, и совместная работа обеспечит более точный и качественный результат.

В сравнении с современными трансмиссиями, особенно автоматическими, коробка на 4-5 ступеней выглядит довольно просто, даже примитивно. Однако она отличается надежностью, доступной ценой, легкостью в ремонте и возможностью восстановления без сложного оборудования. Именно за эти качества классические решения от концерна по-прежнему высоко ценятся.

Сборка пятиступенчатой коробки переменных передач ВАЗ 2107.

Неисправности коробки передач ВАЗ 2106

Замена коробки передач на ВАЗ 2106 — крайняя мера. В некоторых случаях можно обойтись ремонтом. Рассмотрим основные неисправности коробки и способы их устранения:

1. Если коробка передач издает свист или другие странные звуки, это может указывать на проблемы с педалью сцепления. Звуки могут исчезнуть при нажатии на нее.
2. Нехватка масла в картере требует проверки уровня. Необходимо долить масло и очистить или заменить сапун.
3. Износ подшипников и шестерен требует их замены.
4. Если нет посторонних звуков, но переключение передач затруднено, это может быть связано с повреждением рычажного механизма, износом шайбы-сферы или винтов, ограничивающих ход рычага. В этом случае поможет замена.
5. Если заедает рычаговый шарнир, необходимо провести смазку или заменить изношенные детали.
6. Если заедают сухарные части и забиваются гнезда вилочных штоков, потребуется их замена.
7. Если муфта плохо перемещается по ступице, нужно очистить шлицы и удалить заусенцы.
8. Деформированные вилки следует заменить новыми.
9. При отсутствии отключения рабочих сцеплений необходимо провести диагностику и устранить неисправность.
10. Если пружина оттяга повреждена, ее нужно вернуть на место или заменить.
11. Если передачи отключаются сами по себе, это может быть связано с износом деталей коробки.

Проблема может заключаться в кольцах узлов, зубцах муфт, венце синхронизатора, люфте валов, манжетах или нехватке масла в картере. Для точной диагностики рекомендуется обратиться в сервисное обслуживание.

Заключение

Коробка передач ВАЗ 2106 имеет длительный срок службы, но требует регулярного обслуживания и своевременного ремонта. Удалить и установить её можно самостоятельно, следуя инструкции. Несмотря на устаревшие технологии, коробки передач остаются простыми и надежными, что делает их популярными среди автовладельцев.

Советы по выбору КПП для ВАЗ 2106

При выборе коробки передач (КПП) для ВАЗ 2106 важно учитывать несколько ключевых факторов, которые могут существенно повлиять на эксплуатационные характеристики автомобиля. Правильный выбор КПП обеспечит не только надежность работы трансмиссии, но и комфорт при вождении.

1. Тип КПП

Для ВАЗ 2106 наиболее распространены механические коробки передач. Однако, в зависимости от ваших предпочтений и стиля вождения, можно рассмотреть варианты с автоматической трансмиссией. Механическая КПП обеспечивает более высокий уровень контроля над автомобилем, что особенно важно при активной езде или в условиях сложного рельефа.

2. Состояние и пробег

Если вы планируете приобрести б/у КПП, обязательно проверьте ее состояние. Обратите внимание на наличие следов износа, утечек масла и посторонних звуков при работе. Рекомендуется также узнать пробег автомобиля, с которого была снята коробка. Чем меньше пробег, тем выше вероятность, что КПП прослужит вам долго.

3. Совместимость

Необходимо убедиться, что выбранная КПП совместима с вашим автомобилем. ВАЗ 2106 имеет свои особенности, и не каждая коробка подойдет. Лучше всего выбирать оригинальные запчасти или проверенные аналоги, которые были специально разработаны для этой модели.

4. Передаточные числа

Передаточные числа КПП влияют на динамику автомобиля. Если вы хотите улучшить разгонные характеристики, выбирайте коробки с более короткими передаточными числами. Для экономии топлива и комфортной езды на трассе подойдут КПП с длинными передаточными числами. Определитесь с тем, какие характеристики вам важнее, и выбирайте соответствующую коробку.

5. Ремонтопригодность

При выборе КПП также стоит учитывать возможность ее ремонта. Некоторые модели могут быть сложными в обслуживании, и запчасти на них могут быть труднодоступными. Лучше выбирать коробки, для которых легко найти запчасти и которые можно отремонтировать без особых затрат.

6. Отзывы и рекомендации

Перед покупкой стоит ознакомиться с отзывами других владельцев ВАЗ 2106. Это поможет вам составить представление о надежности и производительности различных моделей КПП. Также можно обратиться за советом к опытным механикам или знакомым, которые уже сталкивались с заменой коробки на данной модели.

В заключение, выбор КПП для ВАЗ 2106 — это важный шаг, который требует внимательного подхода. Учитывая все вышеперечисленные аспекты, вы сможете сделать правильный выбор и обеспечить своему автомобилю долгую и надежную службу.

Обслуживание коробки передач ВАЗ 2106

Обслуживание коробки передач (КПП) ВАЗ 2106 является важной частью ухода за автомобилем, так как от состояния трансмиссии зависит не только комфорт, но и безопасность вождения. Регулярное обслуживание поможет избежать серьезных поломок и продлить срок службы коробки передач.

Первым шагом в обслуживании КПП является проверка уровня масла. Для этого необходимо установить автомобиль на ровную поверхность и дать ему немного постоять, чтобы масло стекло в поддон. Затем, используя щуп, проверьте уровень масла. Если уровень ниже нормы, добавьте масло, соответствующее спецификациям производителя.

Следующий этап — замена масла в коробке передач. Рекомендуется проводить эту процедуру каждые 30-50 тысяч километров пробега. Для замены масла необходимо:

• Поднять автомобиль с помощью домкрата и установить на подставки.
• Слить старое масло через сливное отверстие, открутив пробку.
• Заменить масляный фильтр, если он предусмотрен конструкцией КПП.
• Залить новое масло через заливное отверстие, используя воронку для удобства.

Также стоит обратить внимание на состояние сальников и уплотнителей. Если вы заметили утечки масла, это может свидетельствовать о необходимости замены сальников. Утечка масла может привести к недостатку смазки, что в свою очередь может вызвать серьезные повреждения КПП.

Не менее важным аспектом является проверка работы сцепления. Если сцепление начинает буксовать или плохо включается, это может указывать на необходимость регулировки или замены деталей. Регулярная проверка и настройка сцепления помогут избежать проблем с переключением передач.

Кроме того, стоит следить за состоянием тросов и механизмов переключения передач. Если переключение происходит с затруднениями, возможно, потребуется смазка или замена тросов. Регулярная смазка механизмов поможет предотвратить их износ и обеспечит плавное переключение передач.

В заключение, регулярное обслуживание коробки передач ВАЗ 2106 включает в себя проверку и замену масла, контроль состояния сальников, сцепления и механизмов переключения. Это позволит не только продлить срок службы КПП, но и обеспечить безопасность и комфорт при вождении автомобиля.

Частые вопросы по КПП ВАЗ 2106

Как выбрать и заменить КПП на ВАЗ 2106

При выборе и замене коробки передач (КПП) на ВАЗ 2106 важно учитывать несколько факторов, чтобы обеспечить надежную и долгосрочную работу автомобиля. В первую очередь, необходимо определить тип КПП, который подходит для вашего автомобиля. ВАЗ 2106 обычно комплектуется механической коробкой передач, но могут быть варианты с автоматической трансмиссией.

Проверка состояния КПП

Перед заменой КПП рекомендуется тщательно проверить ее состояние. Обратите внимание на следующие моменты:

• Утечки масла: Проверьте наличие масла под автомобилем. Утечки могут указывать на износ уплотнителей или повреждение корпуса КПП.
• Шумы при работе: Посторонние звуки, такие как скрежет или гул, могут свидетельствовать о проблемах с подшипниками или шестернями.
• Проблемы с переключением передач: Если передачи переключаются с трудом или не включаются вовсе, это может быть признаком износа синхронизаторов или других внутренних компонентов.

Выбор новой КПП

При выборе новой коробки передач для ВАЗ 2106 стоит обратить внимание на следующие аспекты:

• Совместимость: Убедитесь, что выбранная КПП совместима с вашим автомобилем. Это касается как механических, так и автоматических трансмиссий.
• Производитель: Рекомендуется выбирать КПП от проверенных производителей, чтобы избежать проблем с качеством и надежностью.
• Гарантия: Обратите внимание на наличие гарантии на новую КПП. Это может стать дополнительной защитой от возможных дефектов.

Процесс замены КПП

Замена КПП на ВАЗ 2106 — это достаточно сложная процедура, требующая определенных навыков и инструментов. Вот основные шаги, которые необходимо выполнить:

1. Подготовка: Поднимите автомобиль на подъемнике или установите на домкрат. Обязательно используйте подставки для безопасности.
2. Слив масла: Слейте масло из КПП, открутив сливную пробку. Это поможет избежать загрязнения и утечек во время замены.
3. Снятие КПП: Отсоедините все необходимые элементы: тросы, проводку, карданный вал и крепежные болты. После этого аккуратно снимите коробку передач.
4. Установка новой КПП: Установите новую коробку на место, следуя обратной последовательности снятия. Убедитесь, что все соединения надежно закреплены.
5. Заполнение маслом: После установки залейте новое масло в КПП, следуя рекомендациям производителя.

Проверка работы КПП

После завершения установки новой КПП необходимо провести проверку ее работы. Запустите двигатель и проверьте, как переключаются передачи. Обратите внимание на наличие посторонних звуков и утечек масла. Если все работает исправно, можно считать замену успешной.
